nRF52840 Bluetooth 5.0 Evaluierungs-Kit

Kurzbeschreibung: nRF52840 Bluetooth 5.0 Evaluierungs-Kit, BLE, MESH, 2.4G, Arduino / Raspberry Pi Konnektivität

Das Kit enthält nur ein NRF52840-Modul. Bitte beachten Sie, dass für Bluetooth MESH-Netzwerke mindestens drei NRF52840-Module erforderlich sind.

Übersicht

NRF52840 Eval Kit ist ein Entwicklungs-/Evaluierungs-Kit auf Basis des nRF52840, mit Arduino / Raspberry Pi Konnektivität und mehreren gängigen Peripheriegeräten.

Es unterstützt die neue Generation Bluetooth 5.0. Im Vergleich zu Bluetooth 4.0 ist die Datenrate doppelt so hoch, bis zu 2 Mbps, und die Übertragungsentfernung ist viermal so groß. Basierend auf der ARM Cortex-M4F-Architektur erreicht die CPU-Frequenz bis zu 64 MHz. Bluetooth MESH und 2,4-GHz-Funk sind ebenfalls verfügbar, was eine höhere Leistung und geeignetere Anwendungen bedeutet.

Dank der onboard Arduino / Raspberry Pi kompatiblen Header können sowohl Arduino-Shields als auch Raspberry Pi HATs gleichzeitig angeschlossen werden, was die Nutzung weiterer Erweiterungsmodule erleichtert.

Eigenschaften

• Arduino-Konnektivität, unterstützt Arduino-Shields
• Raspberry Pi-Konnektivität, unterstützt Raspberry Pi HATs
• Integriertes CP2102 USB-zu-UART, für serielle Debugging
• Onboard mehrere Peripheriegeräte und Schnittstellen, bequem für Studium / Entwicklung
• Liefert Entwicklungsressourcen und Handbuch (Beispiele für Bluetooth 5.0 / Bluetooth MESH)

Onboard-Ressourcen

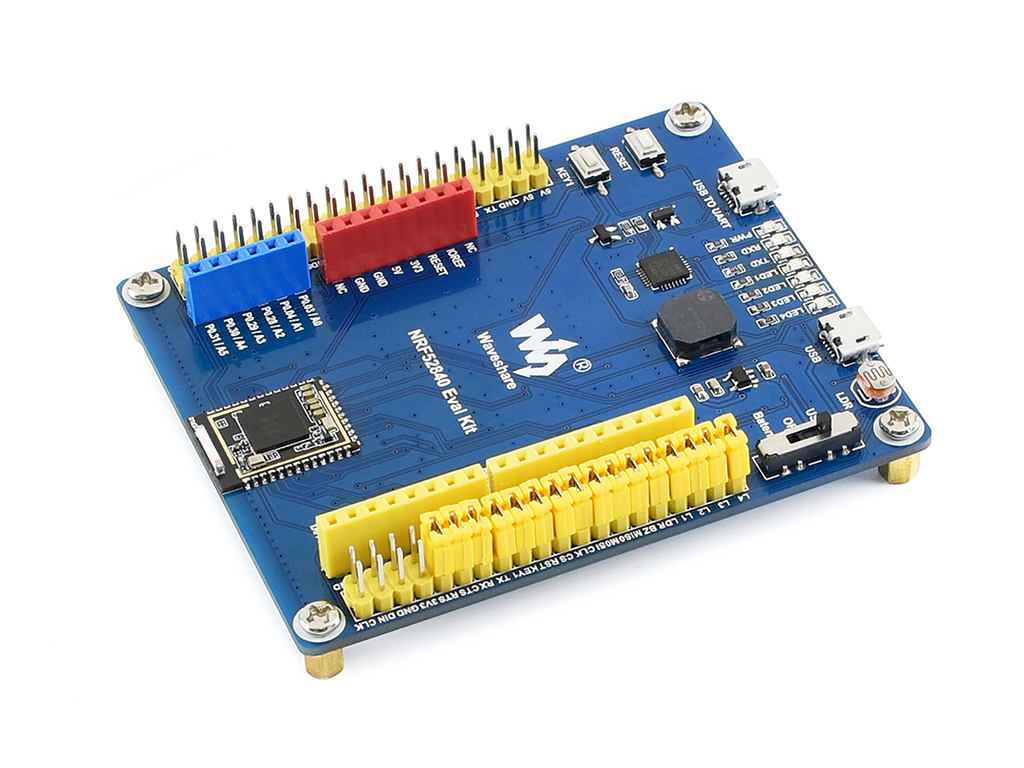

1. Arduino-Header: zum Anschließen von Arduino-Shields
2. Raspberry Pi GPIO-Header: zum Anschließen von Raspberry Pi HATs
3. USB-zu-UART-Schnittstelle
4. USB-Anschluss: der USB-Anschluss des nRF52840
5. 4PIN SWD-Debugging-Schnittstelle: zum Anschließen eines ARM-Debuggers zum Programmieren / Debuggen
6. 3.3V/5V Stromversorgungsein-/ausgang: bietet Stromausgabe ODER Stromversorgung von externer Stromversorgung
7. Core52840: nRF52840 Kernmodul
8. CP2102: USB-zu-UART-Konverter
9. Buzzer
10. RT9193-33: 3.3V Spannungsregler
11. Optischer Sensor
12. Tasten: RESET und USER KEY
13. LEDs PWR: Stromanzeige RXD/TXD: nRF52840 UART RX/TX-Anzeige LED1~LED4: USER LEDs
14. Netzschalter USB: Stromversorgung über USB-Verbindung Battery: Stromversorgung über CR2032-Batterie
15. NFC-Antennenanschluss
16. TF-Kartensteckplatz
17. CR2032-Batteriefach
18. Jumper Jumper schließen: Verbinden der Onboard-Peripheriegeräte mit I/Os im Beispielcode Jumper öffnen: Verbinden mit benutzerdefinierten I/Os über Jumperkabel
19. Strommesspads: 0Ω-Widerstand ist standardmäßig gelötet, Widerstand entfernen, um den Strom der Platine zu testen

Core52840 Spezifikationen

• Onboard-Chip: nRF52840
• Kommunikationsreichweite: 150m (offenes Freigelände), 40m (drinnen)
• Datenrate: 2Mbps, 1Mbps, 500kbps, 125kbps
• Frequenzbereich: 2.4GHz
• Betriebsspannung: 2.0V ~ 3.6V (3.0V empfohlen)
• Betriebstemperatur: -40℃ ~ 85℃
• Lagertemperatur: -55℃ ~ 125℃
• Abmessungen: 18mm × 13.5mm
• Antenne: Onboard-Antenne

nRF52840 Eigenschaften

nRF52840 ist ein ultra-niedriges Stromverbrauch, flexibles drahtloses System-on-Chip (SoC), es ist die ideale Wahl für drahtlose Anwendungen mit kurzer Reichweite wie tragbare Geräte, interaktive Unterhaltungsgeräte usw.

• Bluetooth 5.0, IEEE 802.15.4-2006, Multiprotokoll 2.4 GHz Transceiver
• Kompatibel mit nRF52, nRF51, nRF24L und nRF24AP Serie
• ARM Cortex-M4F 32-Bit-Prozessor (mit FPU, 64MHz)
• 1MB Flash und 256kB RAM
• 48x GPIOs
• 2x Zwei-Draht-Schnittstelle (I2C-kompatibel)
• 1x I2S Digital-Audioschnittstelle
• 12-Bit / 200KSPS ADC
• 1x USB2.0
• 1x QSPI seriell (32Mbps)
• 4x SPI Master-Schnittstellen, 3x SPI Slave-Schnittstellen
• 2x UART
• 4-ch PWM
• 1x SWD
• Betriebsspannung: 1.7V~5.5V

Core52840 Anwendungen

• Tragbare Geräte
• Bluetooth intelligente Anwendung
• Smart Home Geräte
• Industrielles IoT-Steuerung
• Interaktive Unterhaltungsgeräte

Zusammenarbeit mit Arduino / Raspberry Pi Erweiterungen

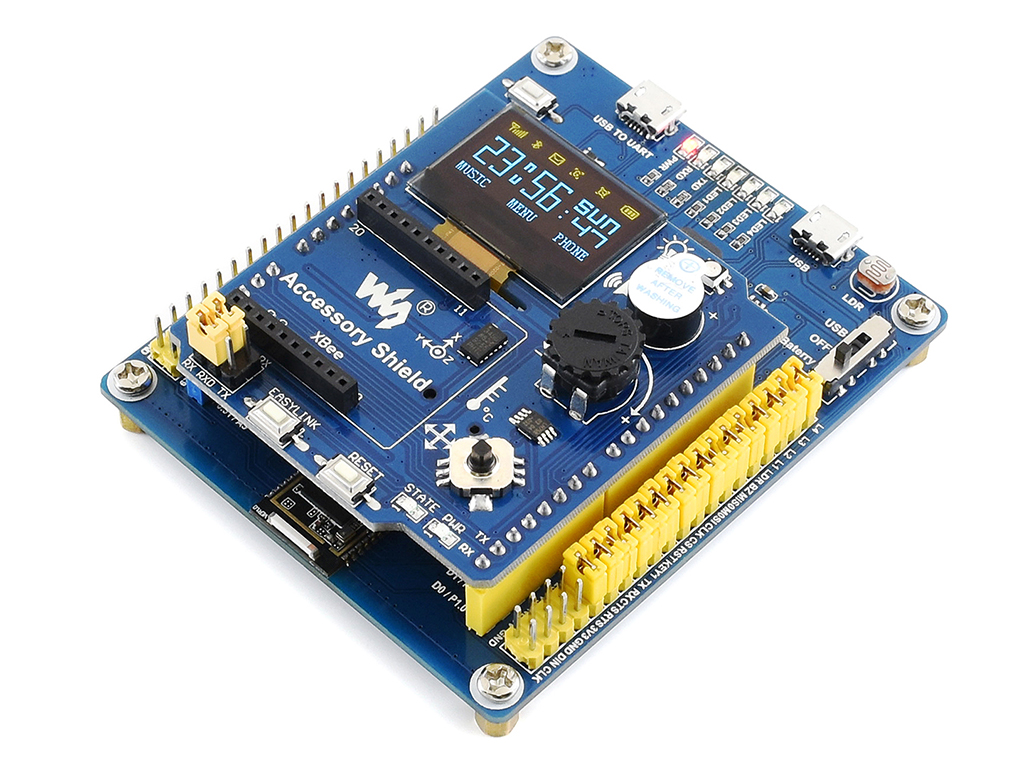

Arduino-Shield anschließen

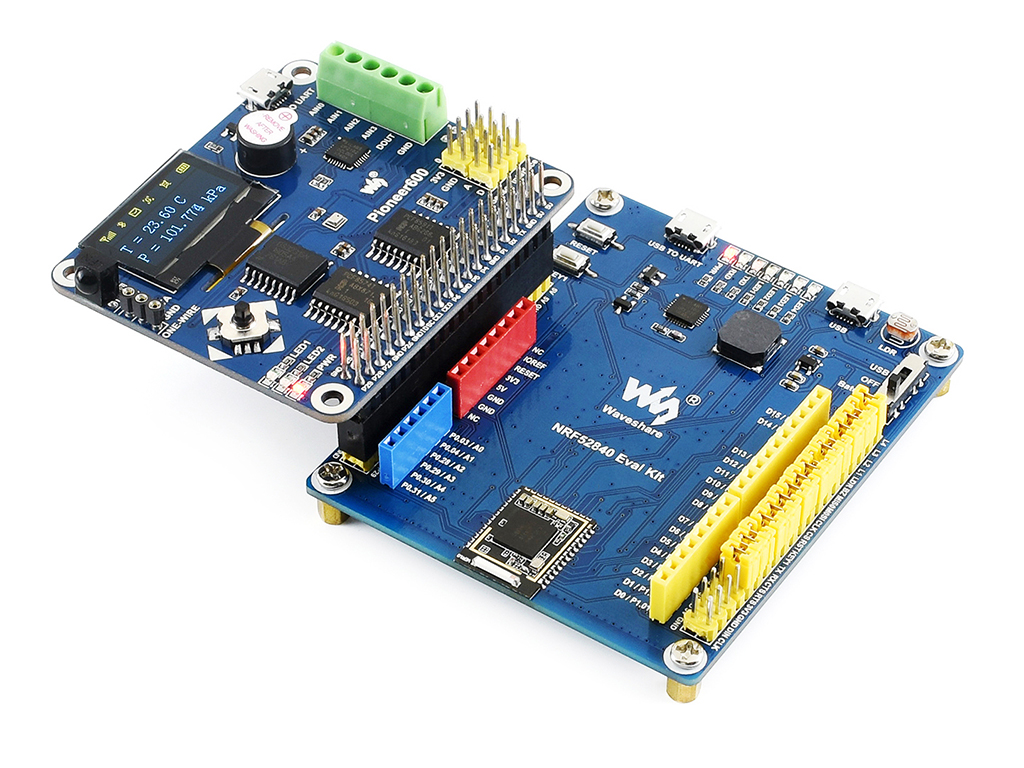

Raspberry Pi HAT anschließen

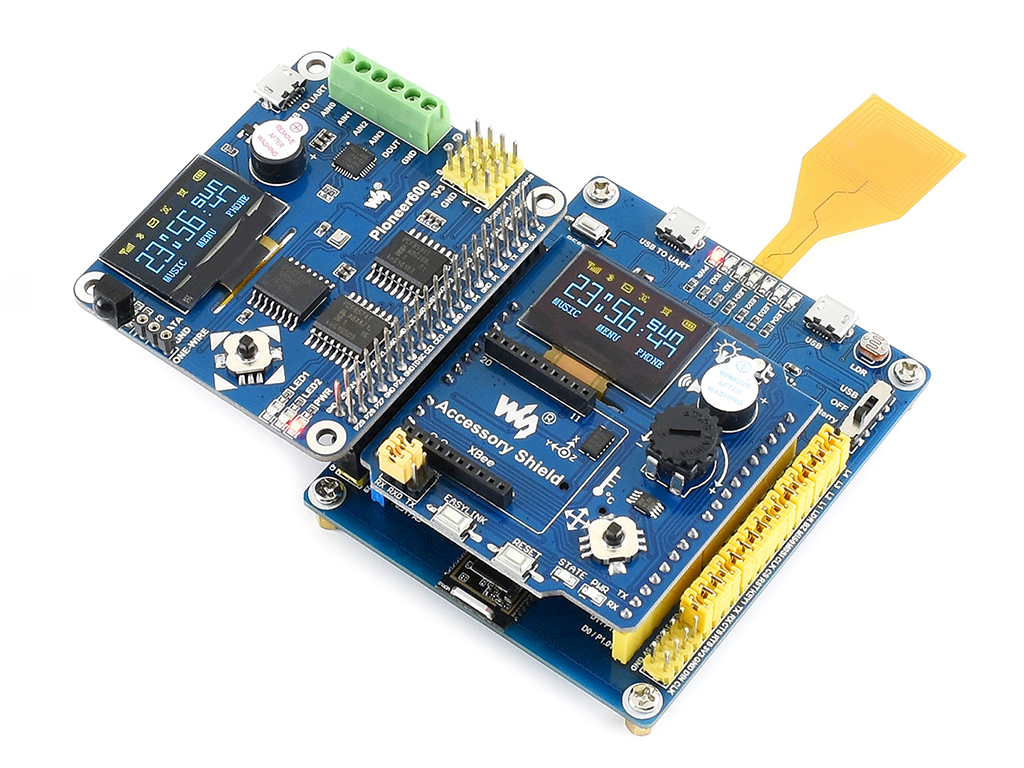

Zusammenarbeiten mit Arduino-Shield und Raspberry Pi HAT

Hinweis: Arduino-Shield und Raspberry Pi HAT auf den Fotos sind nicht enthalten.

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/NRF52840_Eval_Kit

Empfehlung

Sie möchten vielleicht auch ein ST-LINK/V2 (mini) für einfaches Programmieren / Debuggen.

Lieferumfang

1. NRF52840 Eval Kit x1
2. USB Typ A Stecker zu Micro B Stecker Kabel x1
3. NFC-Antenne x1
