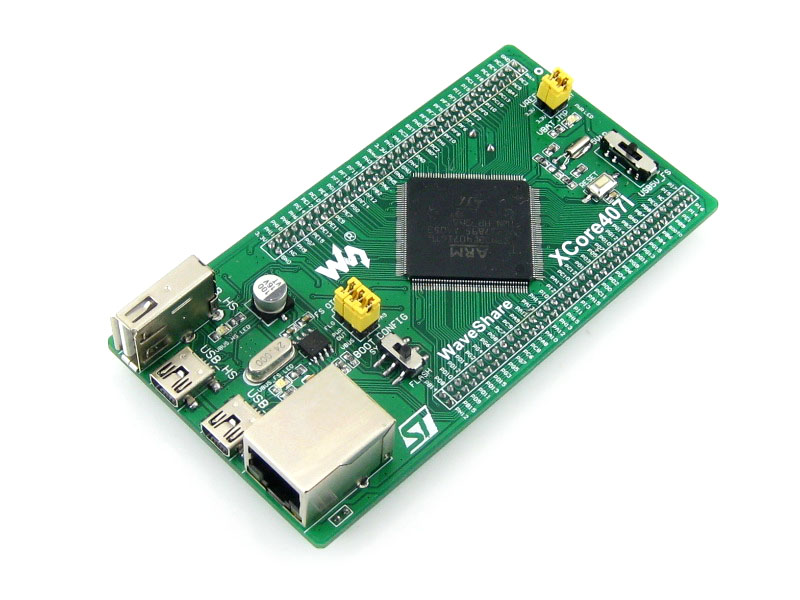

XCore407I, STM32F4 Kernplatine

Übersicht

XCore407I ist eine STM32-MCU-Grundplatine, die den STM32F407IGT6 an Bord hat.

• Taktkreis, USB-Stromversorgungsmanagement
• An Bord befindliche Geräte: USB HS PHY, Ethernet PHY, 1 GBit NandFlash
• Steckverbinder: USB HS (Mini / Typ A), USB FS (Mini), Ethernet (RJ45)
• Alle freien I/O-Anschlüsse sind auf den Stiftleisten zugänglich
• Stiftleistenabstand von 2,0 mm, kleinere Abmessungen, einfachere Integration in das Benutzersystem

Hinweis: Bitte beachten Sie auch das EVK407I, das eine einfache Programmierung/Debugging unterstützt.

Ausstattung an Bord

1. STM32F407IGT6: Der leistungsstarke STM32-MCU mit folgenden Merkmalen:
   • Core: Cortex-M4 32-Bit RISC
   • Merkmal: Vollständige Reihe von DSP-Befehlen mit einem Taktzyklus
   • Betriebshäufigkeit: 168 MHz, 210 DMIPS/1,25 DMIPS/MHz
   • Betriebsspannung: 1,8 V–3,6 V
   • Gehäuse: LQFP176
   • Speicher: 1024 kB Flash, 192+4 kB SRAM
   • MCU-Kommunikationsschnittstellen:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 High-Speed/Full-Speed-Gerät/Host/OTG-Controller mit dediziertem DMA, ULPI und on-chip Full-Speed-PHY
     • 1 x 10/100 Ethernet MAC
     • 1 x 8- bis 14-Bit-Parallel-Kameraschnittstelle
   • AD- & DA-Wandler: 3 x AD (12-Bit, 1μs, teilt sich 24 Kanäle); 2 x DA (12-Bit)
   • Debugging/Programmierung: Unterstützt JTAG/SWD (Serial Wire Debug)-Schnittstellen, unterstützt IAP
2. MIC2075-2, An Bord befindliches USB-FS-Stromversorgungsgerät
3. AMS1117-3.3, 3,3-V-Spannungsregler
4. K9F1G08U0E, 1 GBit NandFlash
5. DP83848, Ethernet-PHY
6. MIC2075-1, An Bord befindliches USB-HS-Stromversorgungsgerät
7. USB3300, USB-HS-PHY
8. Stromversorgungsschalter, gespeist von 5Vin oder USB-Anschluss
9. Boot-Modus-Schalter, zur Konfiguration des BOOT0-Pins
10. Stromversorgungsanzeige
11. USB-FS-LED
12. USB-HS-LED
13. Reset-Taste
14. 8-MHz-Kristall, MCU-Takt, ermöglicht den Betrieb der MCU mit höherer Geschwindigkeit durch Frequenzmultiplikation
15. 24-MHz-Kristall, USB3300-Takt
16. 50-MHz-Kristall, DP83848-Takt
17. 32,768-kHz-Kristall, für internen RTC mit Kalibrierung
18. Ethernet-Anschluss
19. USB-FS-Mini-Anschluss
20. USB-HS-Mini-Anschluss
21. USB-HS-Typ-A-Anschluss
22. MCU-Pin-Expander, VCC, GND und alle freien I/O-Anschlüsse sind auf Erweiterungssteckern zugänglich für weitere Erweiterungen
23. USB-OTG/HOST-Jumper
24. VREF/VBAT-Jumper
25. Lötstelle zur Ethernet-I/O-Auswahl
26. Lötstelle zur USB-HS-I/O-Auswahl
27. PDR-Auswahl-Lötstelle: 1,8–3,6 V, -40～105 °C ODER 1,7–3,6 V, 0～70 °C

Fotos

Hinweis: XCore407I integriert KEINE Programmier-/Debugging-Schnittstelle. Hauptplatine und Zubehör auf den Fotos sind NICHT im Preis enthalten.

Abmessungen

Entwicklungsressourcen

• Verwandte Software (KEIL usw.)
• Beispiele in C
• Schaltplan (PDF)
• Entwicklungsdokumentationen

Wiki:www.waveshare.com/wiki/XCore407I

Lieferumfang
