X-NUCLEO-6180XA1, Näherungs- und Umgebungslichtsensor-Erweiterungsplatine

Beschreibung

Die Erweiterungsplatine X-NUCLEO-6180XA1 verfügt über den VL6180X-Näherungs-, Gesten- und Umgebungslichtsensor (ALS), der auf der FlightSense™-Technologie von ST (Time-of-Flight) basiert. Es handelt sich um eine Evaluierungsplatine, die einen ersten Einblick in die Näherungs-, Abstandsmessungs- und Lichtsensorkapazitäten des VL6180X-Moduls bietet.

Sie ist mit der STM32-Nucleo-Platinenfamilie sowie mit dem Arduino-UNO-R3-Steckverbinderlayout kompatibel. Mehrere ST-Erweiterungsplatinen können über die Arduino-Steckverbinder übereinander gestapelt werden, was beispielsweise die Entwicklung von VL6180X-Anwendungen mit Bluetooth- oder WiFi-Schnittstelle ermöglicht.

Hauptmerkmale

• VL6180X-Modul für Näherung, Gestenerkennung und Umgebungslichtmessung (ALS).
• Schiebeschalter zur Steuerung von 2 Funktionen:
  • Abstandsmessung, über 400 mm hinaus.
  • Umgebungslichtmessung, bis zu 100 kLux1.
• 4-stellige Anzeige, die entweder den Abstand eines Ziels vom Näherungssensor oder den Lux-Wert der Umgebungslichtmessung (ALS) anzeigt.
• Hervorragende Messgenauigkeit, unabhängig von der Reflexionseigenschaft des Ziels.
• Um mehrere VL6180X-Sensoren einfach in Kundenprodukte zu integrieren, können bis zu 3 externe Satelliten-VL6180X-Platinen an die Erweiterungsplatine angeschlossen werden.
• Satellitenplatinen können unter der Referenz VL6180X-SATEL auf http://www.st.com/web/en/catalog/tools/PF261466 bestellt werden.
• Eine grundlegende Gestenerkennungsanwendung kann mit einem oder mehreren VL6180X-Modulen entwickelt werden.
• Kompatibel mit der STM32-Nucleo-Platinenfamilie.
• Ausgestattet mit ArduinoTMUNO R3-Steckverbinder.
• RoHS-konform.
• Vollständiges System-Softwarepaket enthalten, Download unter www.st.com/vl6180x.

Fotos

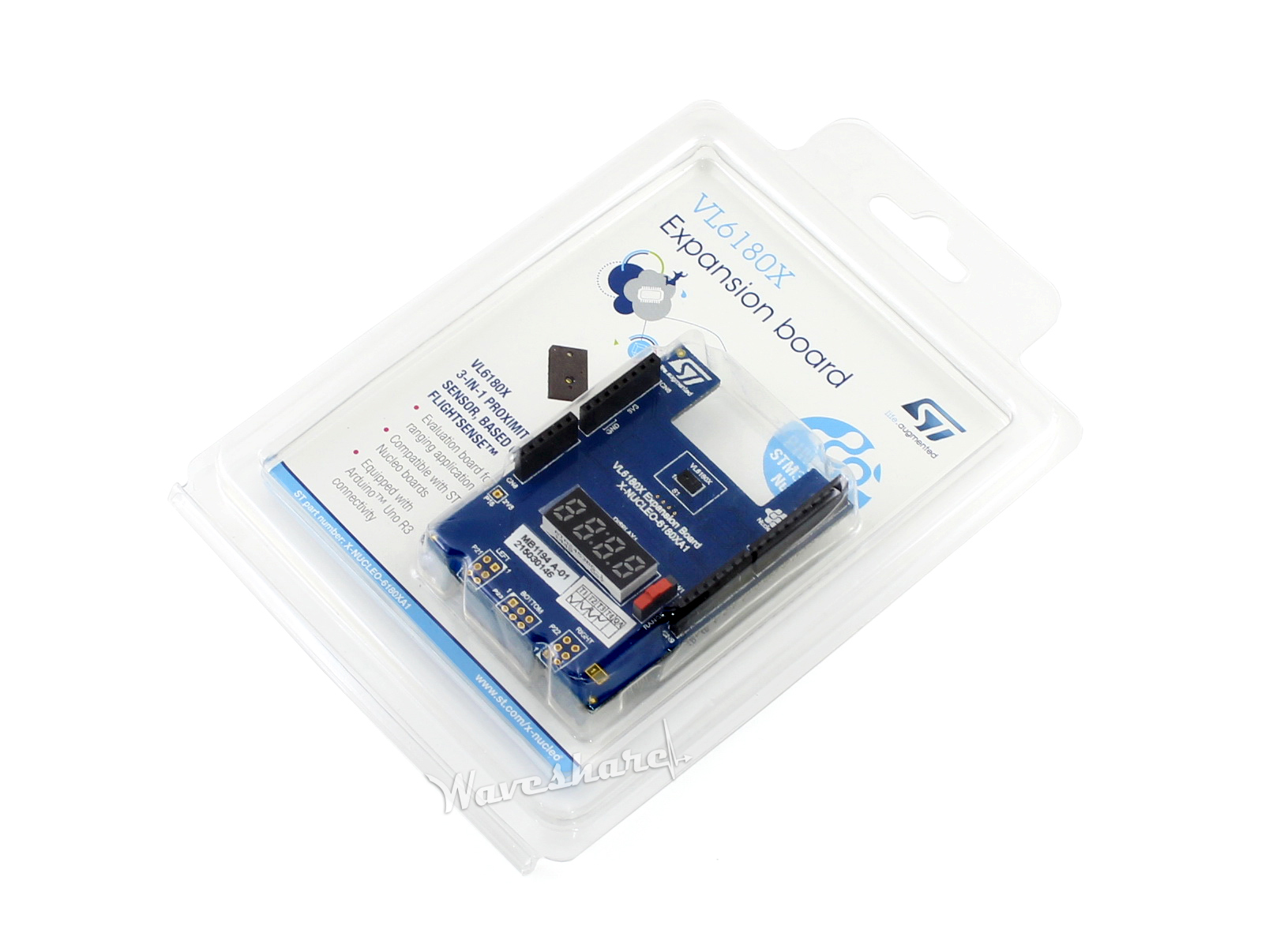

X-NUCLEO-6180XA1 Verpackung

X-NUCLEO-6180XA1 Rückseite der Verpackung

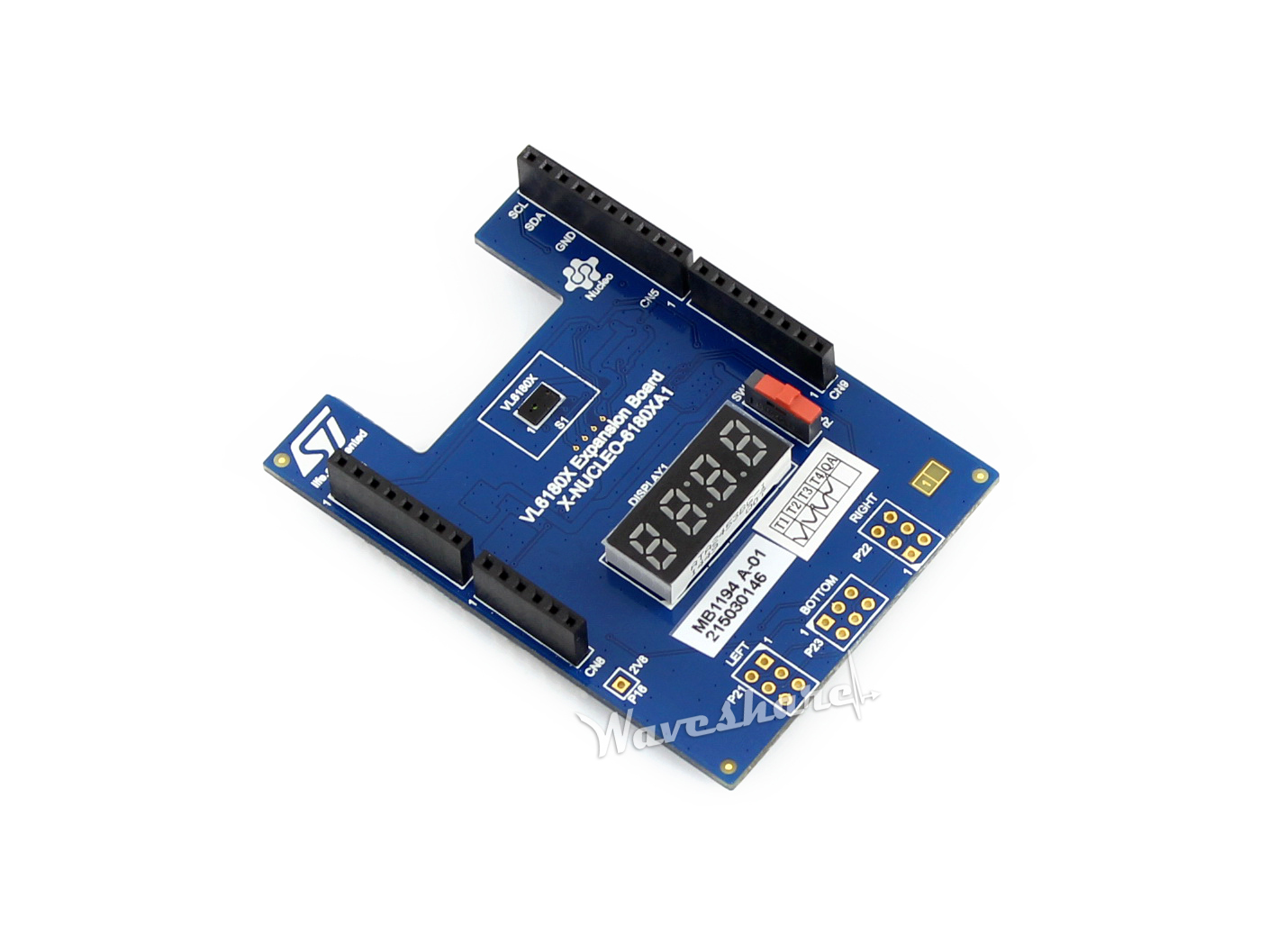

X-NUCLEO-6180XA1

X-NUCLEO-6180XA1 Rückseite

X-NUCLEO-6180XA1

X-NUCLEO-6180XA1 Rückseite

Ausstattung

Schaltplan

Entwicklungsressourcen

• Benutzerhandbuch
• Schaltplan
• Democode
• Entwicklungsumgebung

Wiki : www.waveshare.com/wiki/X-NUCLEO-6180XA1

Lieferumfang

1. X-NUCLEO-6180XA1 × 1
