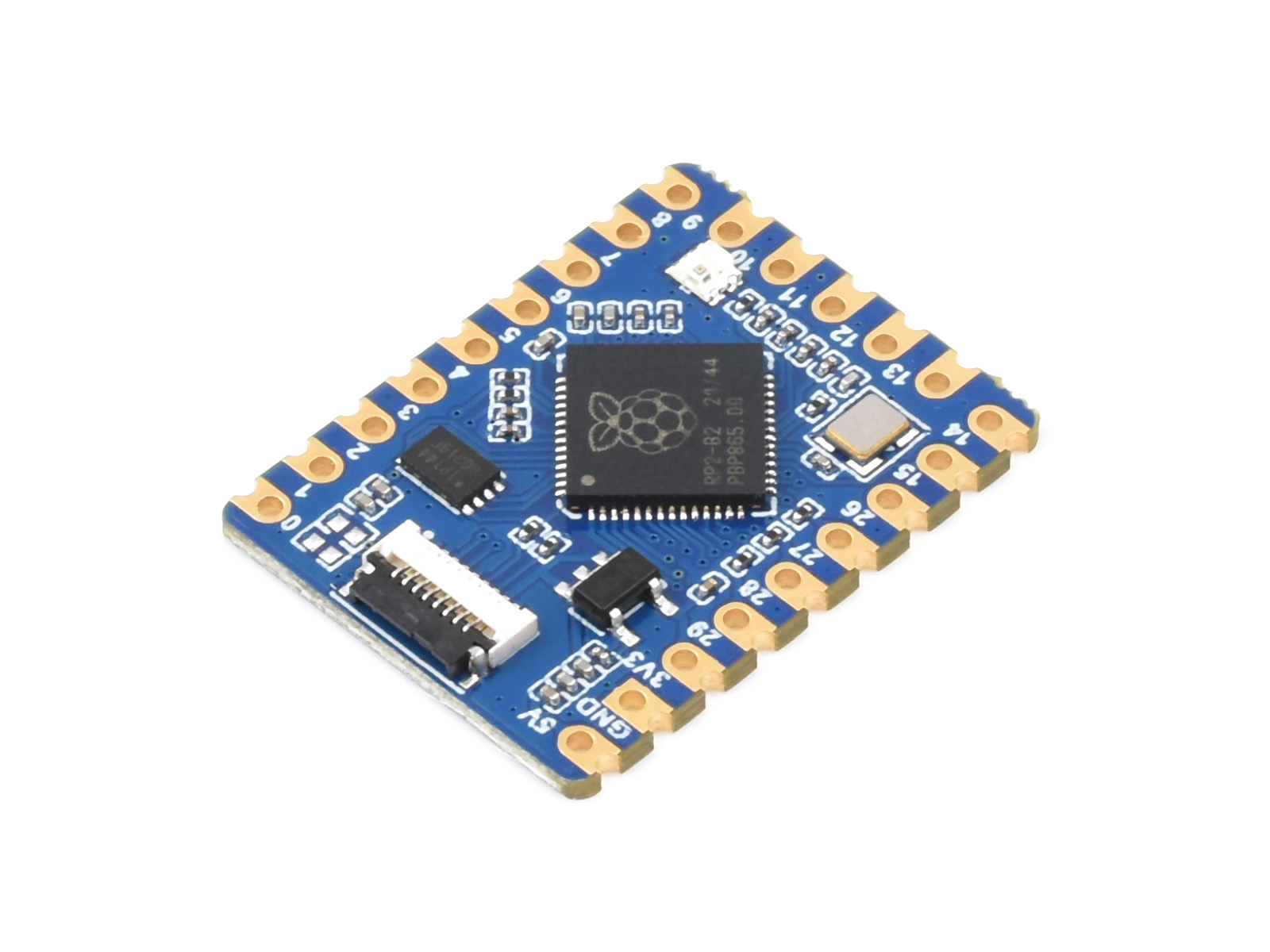

Waveshare RP2040-Tiny Entwicklungsboard, basierend auf dem offiziellen RP2040 Dual-Core-Prozessor, USB-Port-Adapterboard optional
5,94 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL24665
Produktinformationen "Waveshare RP2040-Tiny Entwicklungsboard, basierend auf dem offiziellen RP2040 Dual-Core-Prozessor, USB-Port-Adapterboard optional"
Waveshare RP2040-Tiny Entwicklungsboard, Raspberry Pi Mikrocontroller Entwicklungsboard, Basierend auf dem offiziellen RP2040 Dual-Core Prozessor, USB-Port Adapterboard Optional
RP2040-Tiny Entwicklungsboard
Basierend auf RP2040, USB-Port Adapterboard Optional
Board-Spezifikationen
- RP2040 Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich
- Dual-Core Arm Cortex M0+ Prozessor, flexibler Takt bis zu 133 MHz
- 264 KB SRAM und 2 MB onboard Flash-Speicher
- Onboard FPC 8PIN Anschluss, Anpassung an USB Type-C Port über Adapterboard
- Castellated Module ermöglicht direktes Löten auf Trägerplatinen
- USB 1.1 mit Device- und Host-Unterstützung
- Low-Power Sleep- und Dormant-Modi
- Drag-and-Drop Programmierung über Massenspeicher via USB
- 20 × Multifunktions-GPIO-Pins
- 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit ADC, 16 × steuerbare PWM-Kanäle
- Präziser Taktgeber und Timer on-chip
- Temperatursensor
- Beschleunigte Floating-Point-Bibliotheken on-chip
- 8 × Programmable I/O (PIO) State Machines für benutzerdefinierte Peripherieunterstützung
Versionsoptionen

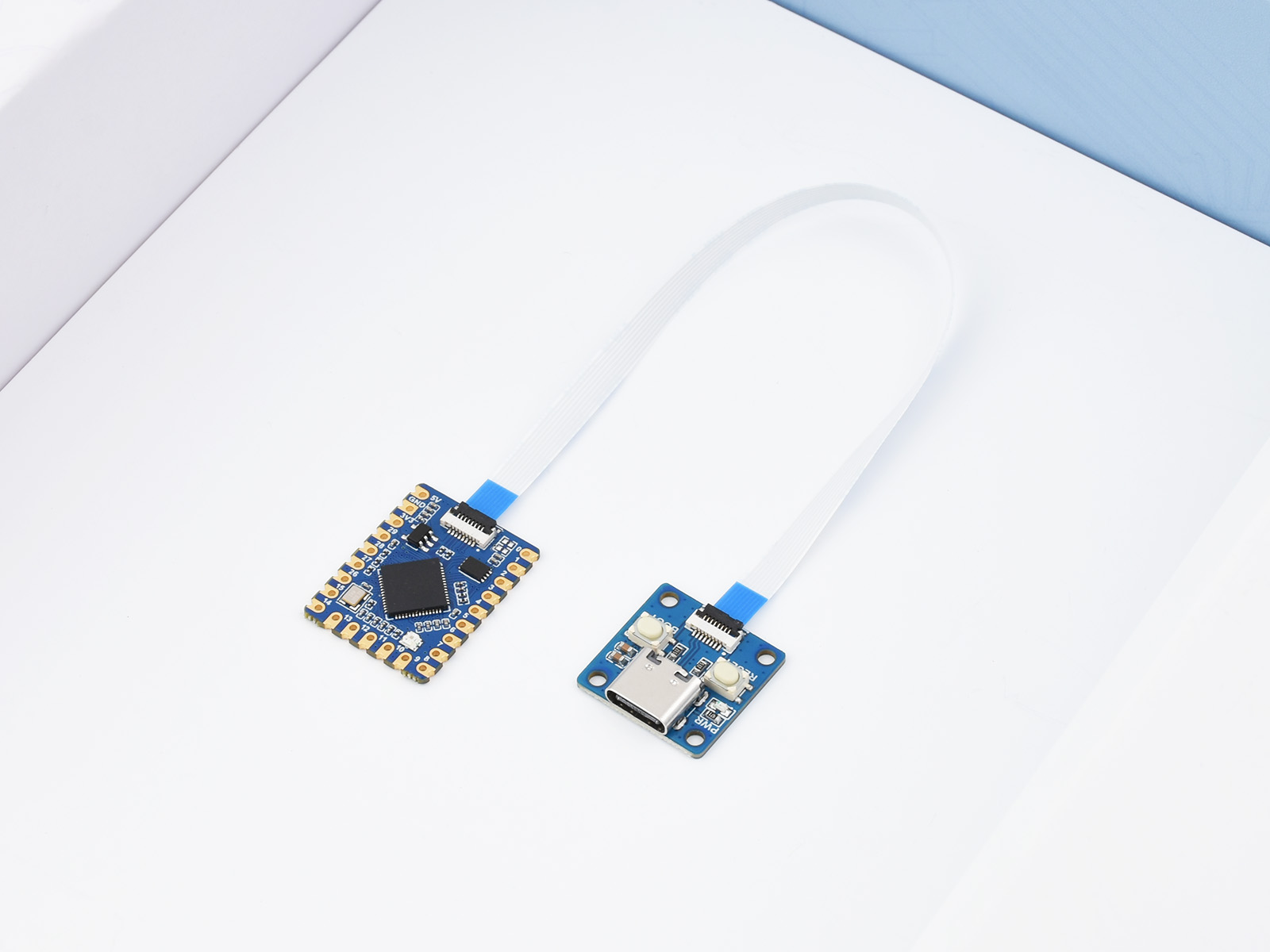

RP2040-Tiny-KitEntwicklungsboard + RP2040-Tiny-Adapter + FPC-Kabel
RP2040-Tiny Nur das Entwicklungsboard
Unterstützt C/C++, MicroPython, Arduino
Umfassendes SDK, Entwicklungsressourcen und Tutorials, um Ihnen den einfachen Einstieg zu ermöglichen
Kompakte Größe, separates Adapterboard-Design
Castellated-Löcher mit Immersionsgold-Design, hochintegrierte Verpackung, einfach in verschiedene Produktanwendungen zu integrieren
Anpassung an USB Type-C Port über Adapterboard
Dual-Core Arm Prozessor
Dual-Core Arm Cortex M0+ Prozessor, flexibler Takt bis zu 133 MHz
20 × Multifunktions-GPIO-Pins
Konfigurierbare Pin-Funktionen, ermöglichen flexible Entwicklung und Integration
* Zwei 0402 Widerstandspads für die Benutzermodusauswahl reserviert, Sie müssen die entsprechenden Widerstände löten oder die Pads überbrücken und die entsprechende Programmierung abschließen.
Was ist auf dem Board
- FPC-Anschluss 0,5 mm Rastermaß 8PIN
- RT9193-33 500mA Low Dropout, rauscharm, ultraschneller LDO
- W25Q16JVUXIQ 2MB NOR-Flash
- RP2040 Dual-Core Prozessor, bis zu 133 MHz Betriebstakt
- WS2812 RGB-LED-Anzeige

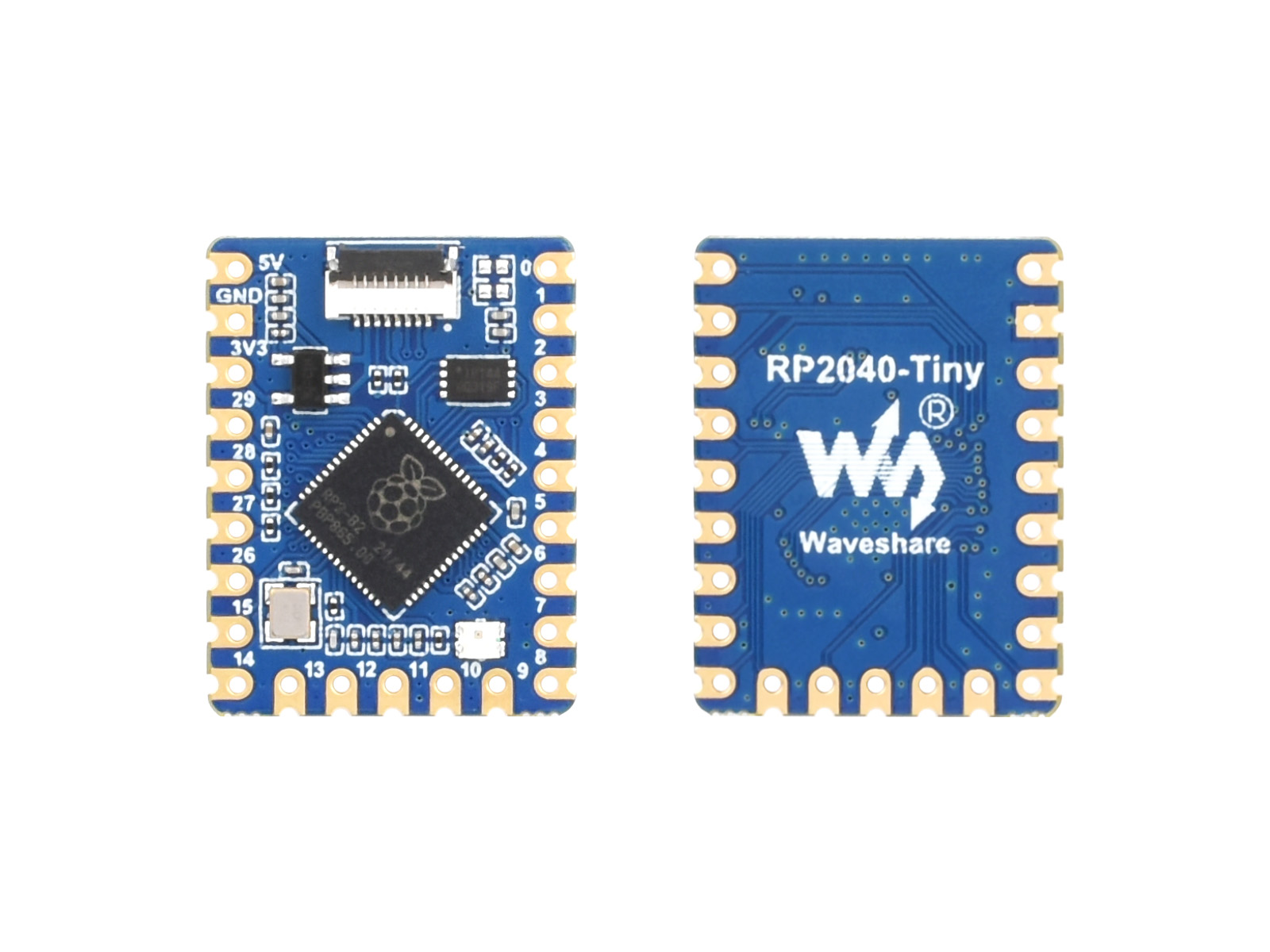

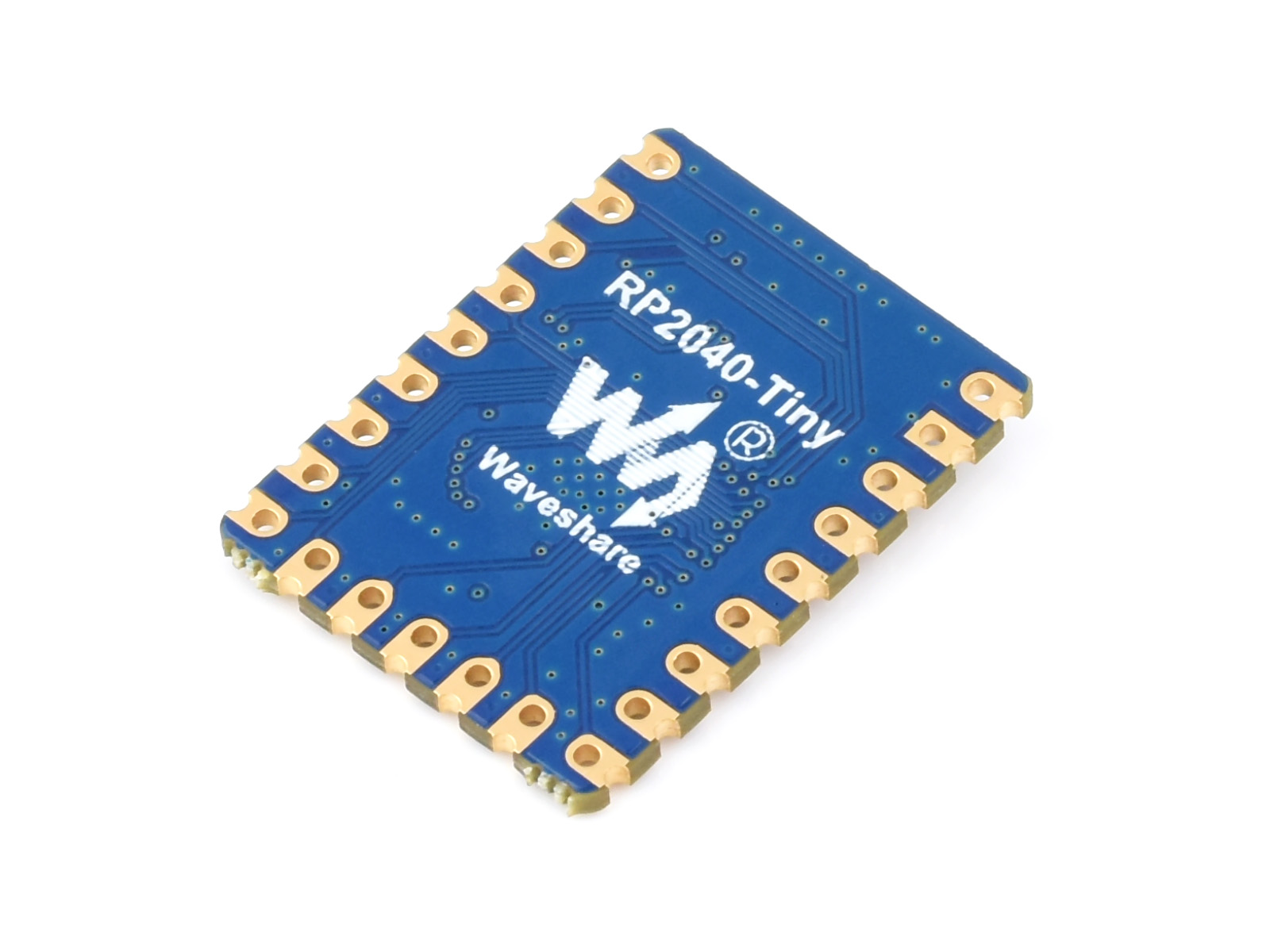

Produktansicht
Außenmaße
Pico Produktauswahl
| PRODUKT | Spannungsregler-Chip | USB | Flash | Lithium-Batterieanschluss | Onboard LCD |
|---|---|---|---|---|---|
| RP2350 Chip | |||||
 Raspberry Pi Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Raspberry Pi Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 Raspberry Pi Pico 2 WH | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 CAN Version | DC-DC, 2000mA | Type-C | 4MB | - | CAN-Schnittstelle |
 Type-A Version | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C Version | LDO, 800mA | Type-C | 4MB | - | - |
 Tiny Version | LDO, 800mA | Separater Type-C Port Adapter | 4MB | - | Separates Adapterboard-Design, Anpassung an USB Type-C Port über FPC |
 RGB Matrix Version | LDO, 800mA | Type-C | 16MB | - | Onboard 8 x 8 RGB LED Matrix |
 ETH Port Version | LDO, 800mA | Type-C | 4MB | - | mit Ethernet-Port |
 USB Version | LDO, 500mA | Type-A, Type-C | 2MB | - | mit PIO-USB Type-A und USB Type-C Port |
 Core-Board | LDO, 800mA | Separater Type-C Port Adapter | 16MB | - | - |
 Wireless Plus Version | LDO, 800mA | Type-C | 16MB | - | Unterstützt Wi-Fi und Bluetooth |
 1,28 Zoll Rund LCD Version | LDO, 300mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll IPS LCD |
 1,28 Zoll Rund Touch LCD Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll IPS Touch LCD |
 1,43 Zoll Rund Touch AMOLED Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,43 Zoll AMOLED Touch LCD |
 1,64 Zoll Touch AMOLED Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,64 Zoll AMOLED Touch LCD |
 1,75 Zoll Rund Touch AMOLED Version | DC-DC, 2000mA LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,75 Zoll AMOLED Touch LCD |
 1,8 Zoll Touch AMOLED Version | DC-DC, 2000mA LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,8 Zoll AMOLED Touch LCD |
 1,46 Zoll Rund Touch Version | DC-DC, 2000mA | Type-C | 16MB | - | 1,46 Zoll Touch LCD |
 1,47 Zoll LCD Version | LDO, 300mA | Type-C | 16MB | - | 1,47 Zoll IPS LCD |
 1,47 Zoll LCD USB Version | LDO, 300mA | Type-A | 16MB | - | 1,47 Zoll IPS LCD |
 1,54 Zoll LCD Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,54 Zoll IPS LCD |
 1,54 Zoll Touch LCD Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,54 Zoll IPS Touch LCD |
 1,69 Zoll Touch LCD Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,69 Zoll Touch LCD |
 2 Zoll Touch LCD Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2 Zoll Touch LCD |
 2,1 Zoll Rund Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2,1 Zoll Touch LCD |
 2,1 Zoll Rund Gebogenes Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2,1 Zoll 2.5D Gebogenes Touch LCD |
 2,41 Zoll Touch AMOLED Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2,41 Zoll Touch AMOLED |
 2,8 Zoll Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2,8 Zoll IPS Touch LCD |
 2,8 Zoll Rund Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 2,8 Zoll IPS Touch LCD, RGB-Schnittstelle |
 3,49 Zoll Touch LCD Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 3,49 Zoll IPS Touch LCD |
 3,5 Zoll Touch LCD Version | DC-DC, 2000mA LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 3,5 Zoll Touch LCD |
 4 Zoll LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 4 Zoll IPS LCD, RGB-Schnittstelle |
 4 Zoll Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 4 Zoll IPS Touch LCD, RGB-Schnittstelle |
 4,3 Zoll Touch LCD Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 4,3 Zoll IPS Touch LCD, RGB-Schnittstelle |
 7 Zoll Touch LCD Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 7 Zoll IPS Touch LCD, RGB-Schnittstelle |
 7 Zoll LCD Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 7 Zoll IPS LCD, RGB-Schnittstelle |
 0,96 Zoll LCD Version | DC-DC, 2000mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 0,96 Zoll IPS LCD |
 Plus Version | DC-DC, 2000mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | - |
 DVI Port Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | Onboard DVI-Schnittstelle, TF-Kartenslot und PIO-USB-Port |
| RP2040 Chip | |||||
 Raspberry Pi Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Raspberry Pi Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A Version | LDO, 500mA | Type-A | 4MB | - | - |
 Mini Version | LDO, 800mA | Type-C | 2MB | - | - |
 Tiny Version | LDO, 500mA | Separater Type-C Port Adapter | 2MB | - | Separates Adapterboard-Design, Anpassung an USB Type-C Port über FPC |
 RGB Matrix Version | LDO, 500mA | Type-C | 2MB | - | Onboard 5×5 RGB LED Matrix |
 BLE Version | LDO, 300mA | Separater Type-C Port Adapter | 2MB | - | Unterstützt Bluetooth 5.1, separates Adapterboard-Design, Anpassung an USB Type-C Port über FPC |
 ETH Port Version | LDO, 500mA | Type-C | 4MB | - | mit Ethernet-Port |
 0,99 Zoll Rund LCD mit Gehäuse Version | LDO, 500mA | Type-C | 2MB | - | 0,99 Zoll IPS LCD, CNC Metallgehäuse |
 1,28 Zoll Rund LCD Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll IPS LCD |
 1,28 Zoll Rund LCD mit Gehäuse Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll IPS LCD, CNC Metallgehäuse |
 1,28 Zoll Rund Touch LCD Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll Touch LCD |
 1,28 Zoll Rund Touch LCD mit Gehäuse Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,28 Zoll Touch LCD, CNC Metallgehäuse |
 1,69 Zoll Touch LCD Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,69 Zoll Touch LCD |
 1,85 Zoll Touch LCD Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 1,85 Zoll Touch LCD |
 0,96 Zoll LCD Version | DC-DC, 1800mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | 0,96 Zoll IPS LCD |
 Plus Version | DC-DC, 1800mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | - |
 DVI Port Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen des Boards) | Onboard DVI-Schnittstelle, TF-Kartenslot und PIO-USB-Port |
 Cam & LCD Version | - | Type-C | 16MB | - | Onboard Graustufenkamera und 1,14 Zoll IPS LCD-Display |
Lieferumfang
- RP2040-Tiny x1
- OPTIONEN RP2040-Tiny-Adapter x1
- OPTIONEN 8PIN FPC-Kabel ~15cm x1
