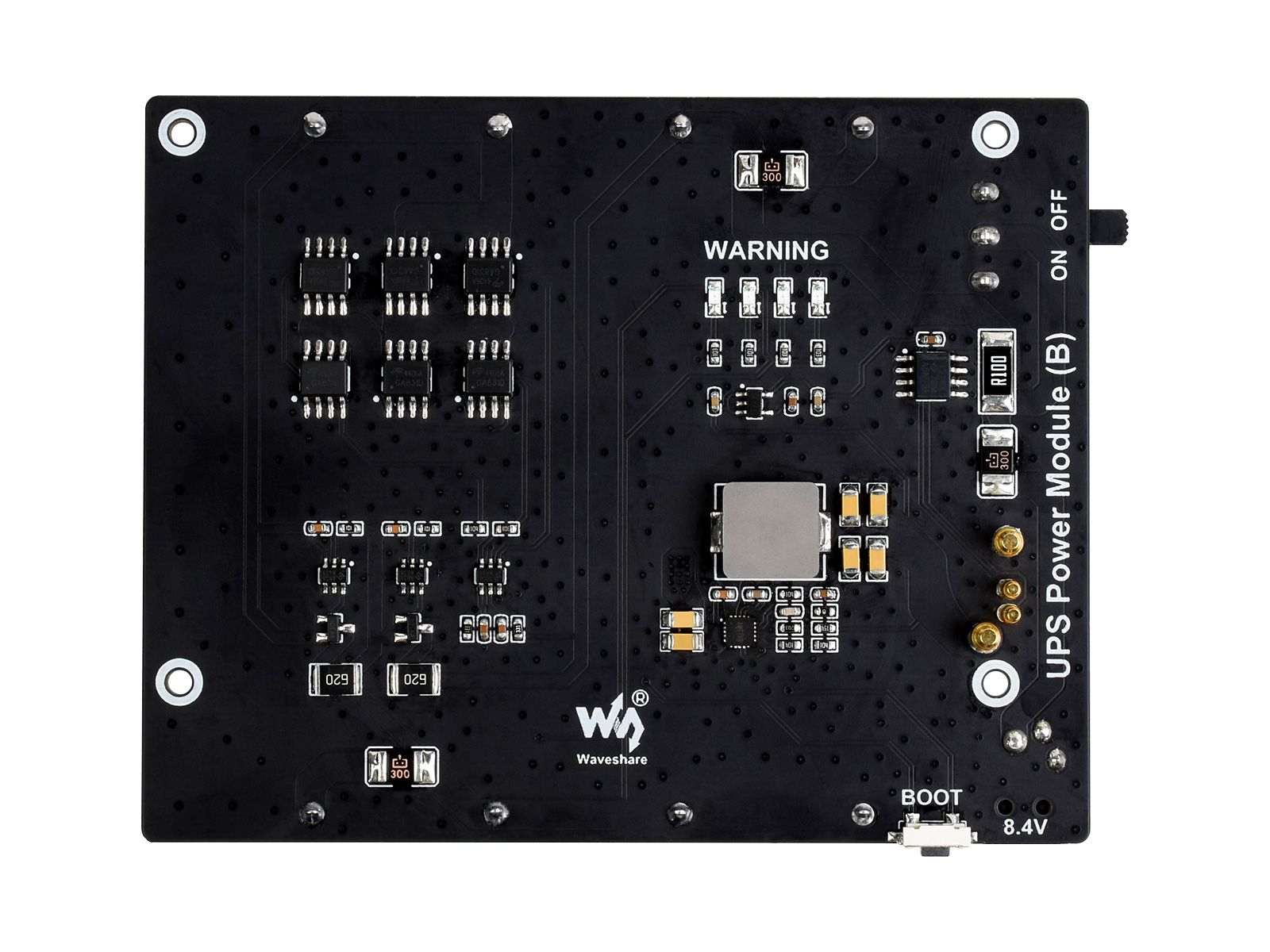

Unterbrechungsfreie Stromversorgung (USV) Modul (B) für Jetson Nano, 5V Ausgang, bis zu 5A Strom, Pogo Pins Anschluss
30,93 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Unterbrechungsfreie Stromversorgung (USV) Modul (B) für Jetson Nano, 5V Ausgang, bis zu 5A Strom, Pogo Pins Anschluss"
Versorgen Sie den Jetson Nano nahtlos über die Stromverbindung ODER die Backup-Batterien
5A Hochstrom, Pogo-Pins-Stecker
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Akkus sind recht instabil. Sie können Brände, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.
- Verbinden Sie die Polaritäten beim Laden oder Entladen des Akkus nicht verkehrt herum. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Aufladen des Akkus.
- Mischen Sie alte Akkus nicht mit neuen, vermeiden Sie die Verwendung von Akkus verschiedener Marken.
- Beim Kauf von Lithiumbatterien sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
- Lithiumbatterien haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zyklenlebensdauer erreicht haben oder länger als zwei Jahre in Betrieb waren, je nachdem, was zuerst eintritt.
- Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Sicherheitsunfälle durch unachtsame Lagerung zu vermeiden.
- I2C-Bus-Kommunikation, Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität in Echtzeit
- Mehrfache Batterieschutzschaltungen: Überladeschutz/Entladeschutz, Überstromschutz, Kurzschlussschutz und Polungsschutz, zusammen mit der Ausgleichsladefunktion, sicherer und stabiler
- Onboard-5V-Regler, bis zu 5A (MAX) kontinuierlicher Ausgangsstrom, ausreichendere Stromquelle für Jetson Nano
- Batterie-Warnanzeigen, einfach zu prüfen, ob der Akku korrekt angeschlossen ist
- Liefert Entwicklungsressourcen und Handbuch
| Ausgangsspannung | 5V | Ladegerät | 8.4V 2A |
|---|---|---|---|
| Steuerbus | I2C | Abmessungen | 100 × 79mm |
| Batterieunterstützung | 4x 18650 Li-Akku (NICHT enthalten) | Montagelochgröße | 2.5mm |
Es kann die Batterien laden und gleichzeitig Stromausgang aus der externen Stromversorgung bereitstellen. Automatischer Umschaltung auf Batterieausgang, wenn die externe Stromversorgung nicht verfügbar ist, hält das System ohne Probleme am Laufen

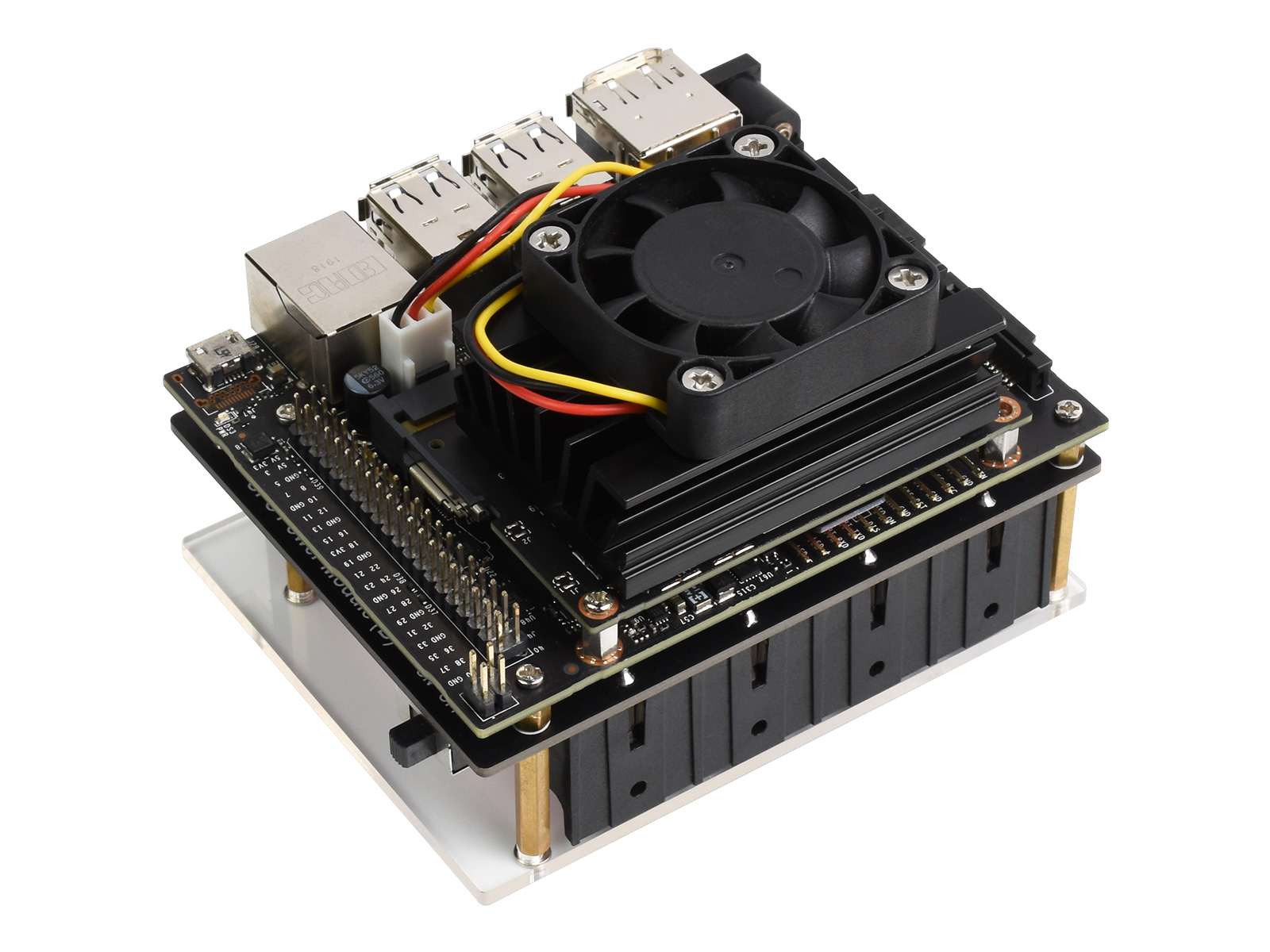

Die Montagelöcher sind kompatibel mit Jetson Nano Developer Kit (B01)und Jetson Nano 2GB Developer Kit
Kommunikation über I2C-Bus über Pogo-Pins, keine anderen IO-Pins erforderlich
Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität über I2C
Wenn die Spannung zu stark absinkt, ist es möglich, Dateien ordnungsgemäß zu speichern und das System dann softwaregesteuert herunterzufahren, um Datenverlust zu vermeiden
Schutzschaltungen für Überladung/Entladung, Überstrom, Kurzschluss und Polungsschutz zusammen mit der Ausgleichsladefunktion, sicherer und stabiler

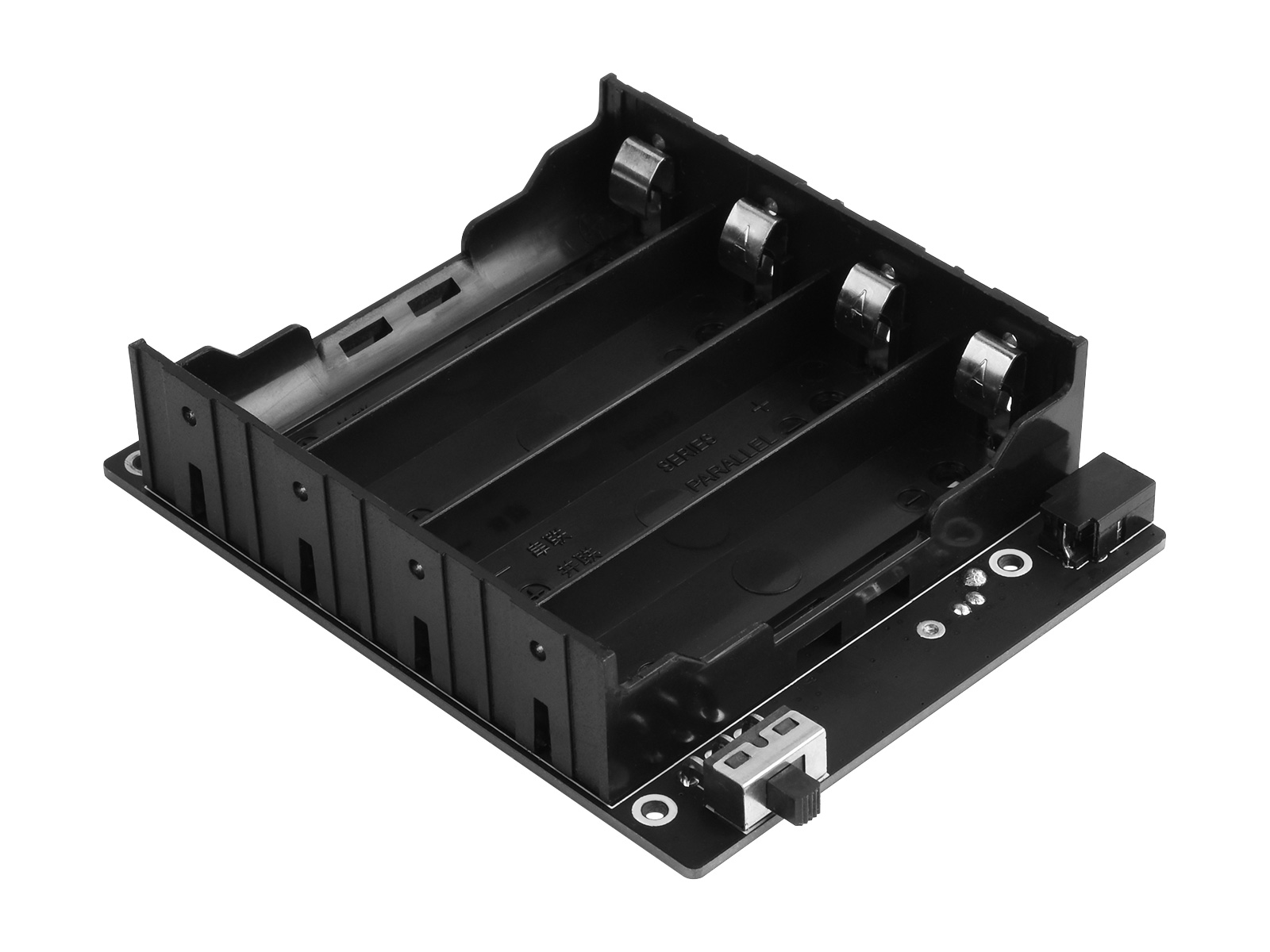

Unterstützt 4x 18650 Batterien
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Modell | Geräteunterstützung | Batterieunterstützung | Feature |
|---|---|---|---|
 Pico-UPS-A | Raspberry Pi Pico | 14500 Li-Ion-Akku (NICHT enthalten) | Bereitstellung der Stromversorgung über Pin-Header |
 Pico-UPS-B | 600mAh 3.7V Li-Po-Akku | Bereitstellung der Stromversorgung über Pin-Header | |
 UPS HAT (C) | Raspberry Pi Zero | 803040 Li-Po-Akku 1000mAh 3.7V | Bereitstellung der Stromversorgung über Pogo-Pins |
 Li-Ion Battery HAT | 14500 Li-Ion-Akku (NICHT enthalten) | UPS nicht unterstützt | |
 UPS HAT (B) | Raspberry Pi 5/4B/3B+ | 18650 Li-Akku × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8.4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang |
 UPS HAT (E) | 21700 Li-Akku × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionaler Schnellladetyp-C-Anschluss | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 UPS HAT | Raspberry Pi 4B/3B+ | 18650 Li-Akku × 2 (NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 8.4V Batterieladegerät | Bereitstellung der Stromversorgung über Pin-Header, mit 5V USB-Ausgang |
 UPS HAT (D) | 21700 Li-Akku × 2 (parallel, NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 5V Typ-C-Anschluss Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 Li-Polymer Battery HAT | 3.7V 3000mAh 104060 Li-Polymer-Akku, bis zu 2A Ausgangsstrom | Bereitstellung der Stromversorgung über Pin-Header, UPS nicht unterstützt | |
 UPS Power Module | Jetson Nano | 18650 Li-Akku × 4 (NICHT enthalten), bis zu 2.5A Ausgangsstrom, mit 8.4V Batterieladegerät | Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm |
 UPS Power Module (B) | 18650 Li-Akku × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8.4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins | |
 UPS Power Module (C) | Jetson Orin Nano Jetson Orin NX | 21700 Li-Akku × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung, wenn Strom eingeleitet wird, oder gleich der Batteriespannung (9V~12.6V), wenn kein Strom eingeleitet wird, unterstützt 15V~19V Eingangsspannung | Bereitstellung der Stromversorgung über Pogo-Pins |
 UPS Module 3S | Geeignet für Geräte mit Typ-C-Stromanschluss | 18650 Li-Akku × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12.6V Batterieladegerät | Anpassung verschiedener Schnittstellen über Kabel |
 UPS Module Mini | Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine, usw. | 10440 Lithium-Akku × 3 (parallel, NICHT enthalten), bis zu 5V 2.5A Ausgang | Bereitstellung der Stromversorgung über Pads oder Pin-Header |
Lieferumfang
- Die 18650-Akkus sind NICHT enthalten
- Bitte beachten Sie, dass die Akkulänge KLEINER als 67mm SEIN SOLLTE, einige Akkus mit Schutzplatte auf dem Markt werden NICHT unterstützt, mehr erfahren
- UPS Power Module (B) x1

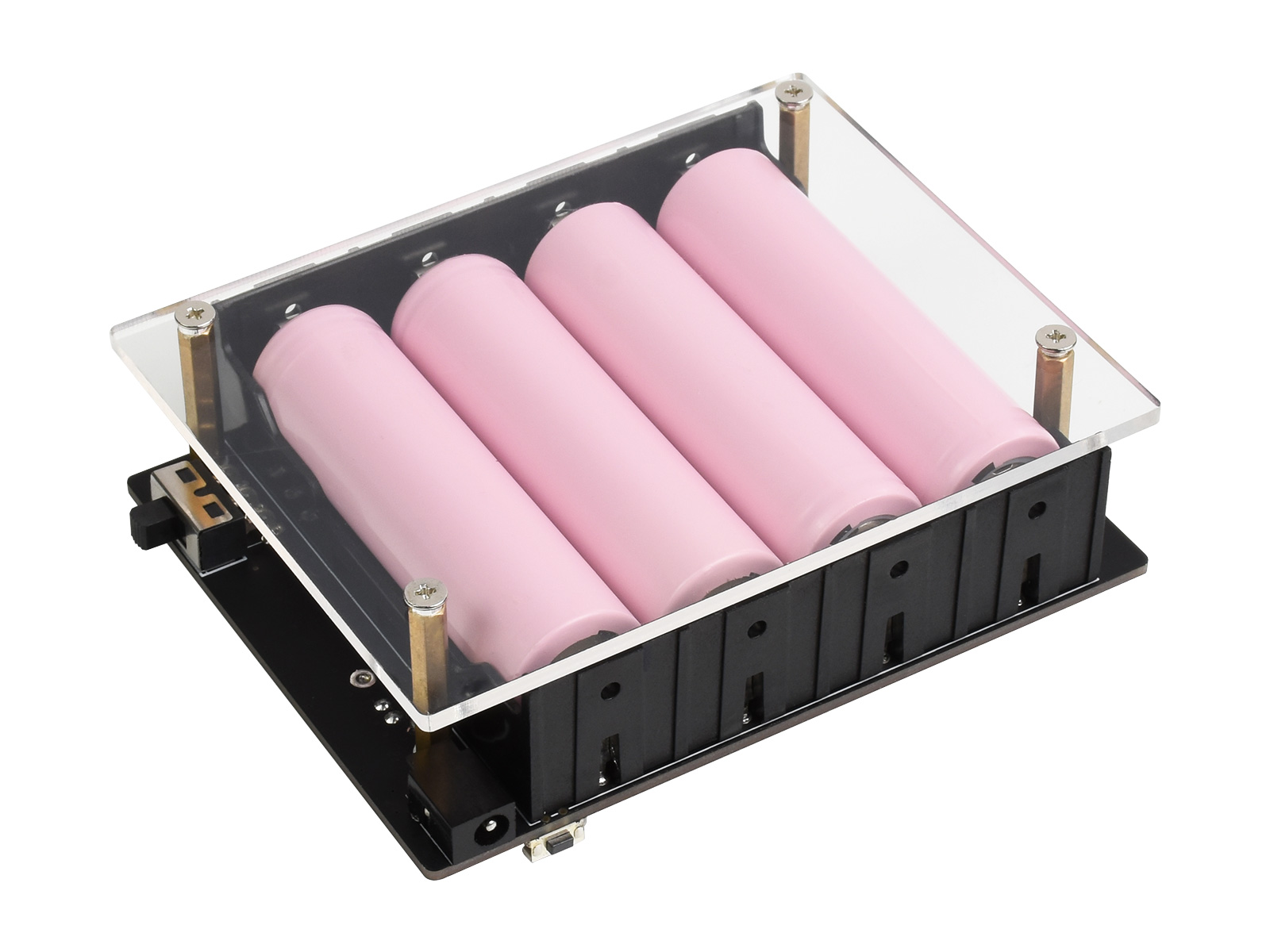

- Acryl-Schutzplatte x1
- OPTIONEN 8.4V Batterieladegerät x1
- Schraubenpackung x1
