Unterbrechungsfreie Stromversorgung (USV) HAT für Raspberry Pi Zero, stabile 5V-Stromausgabe
28,55 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Unterbrechungsfreie Stromversorgung (USV) HAT für Raspberry Pi Zero, stabile 5V-Stromausgabe"
Versorgen Sie Ihren Pi Zero nahtlos über die Stromverbindung ODER die Backup-Batterien. Unterstützt gleichzeitiges Laden und geregelte 5V-Ausgabe, I2C-Überwachung
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Batterien sind sehr instabil. Sie können Brände, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß geladen oder verwendet werden.
- Verbinden Sie die Polaritäten beim Laden oder Entladen der Batterie nicht verkehrt herum. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Laden der Batterie.
- Mischen Sie alte Batterien nicht mit neuen, vermeiden Sie die Verwendung von Batterien verschiedener Marken.
- Beim Kauf einer Lithiumbatterie sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
- Lithiumbatterien haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zyklenlebensdauer erreicht haben oder länger als zwei Jahre in Betrieb waren, je nachdem, was zuerst eintritt.
- Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Sicherheitsunfälle durch unachtsame Lagerung zu vermeiden.

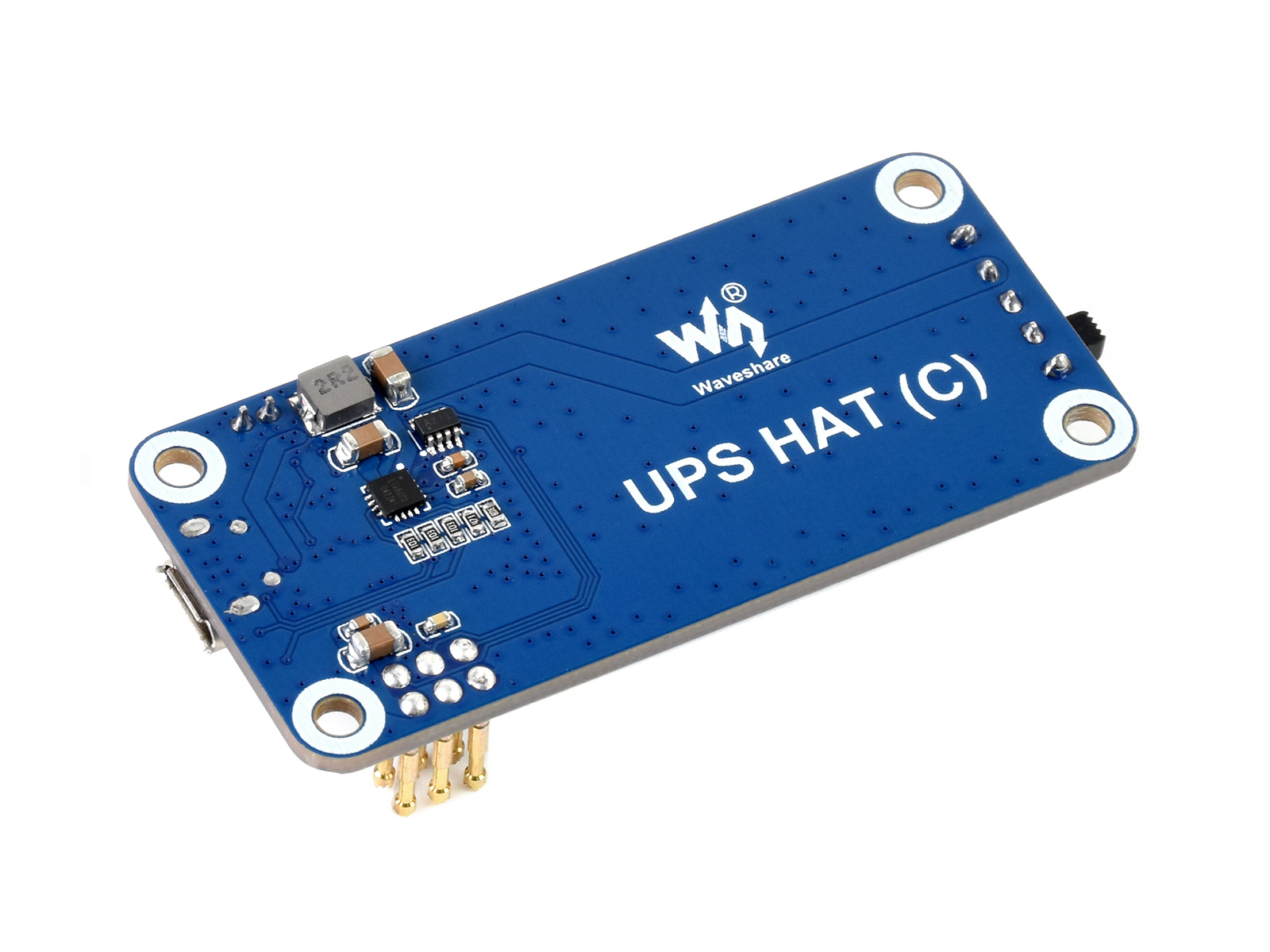

Das UPS HAT (C) ist ein unterbrechungsfreies Stromversorgungsmodul, das speziell für die Raspberry Pi Zero-Serie entwickelt wurde. Es integriert einen Li-Po-Batterieschaltnetzteil mit Pfadmanagement, einen Spannungsboost-Chip und einen Spannungs-/Strommonitor, der die Überwachung des Batteriebetriebsstatus über den I2C-Bus ermöglicht.
- Onboard-Feder-Pogo-Pins zur Verbindung mit Raspberry Pi Zero-Serie-Platinen
- Li-Po-Batterieladechip mit dynamischem Pfadmanagement, stabilere Stromversorgung
- Spannungsboost-Chip, der eine geregelte 5V-Stromausgabe bereitstellt
- I2C-Bus-Kommunikation, Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität in Echtzeit
- Mehrfache Batterieschutzschaltungen: Überlade-/Entladeschutz, Überstromschutz und Kurzschlussschutz, sicherer und stabiler
- Ladeanzeige zur Überwachung des Batteriebetriebsstatus
- Liefert Entwicklungsressourcen und Handbuch
| Ausgangsspannung | 5V | Ladegerät | 5V |
|---|---|---|---|
| Steuerbus | I2C | Batterie | 803040 Li-Po-Batterie 1000mAh 3,7V |
| Montagelochgröße | 3,0mm | Abmessungen | 65 × 30mm |
Es kann die Batterie laden und gleichzeitig Stromausgabe aus der externen Stromversorgung bereitstellen. Wechselt automatisch zur Batterieausgabe, wenn die externe Stromversorgung nicht verfügbar ist, und hält das System ohne Probleme am Laufen.

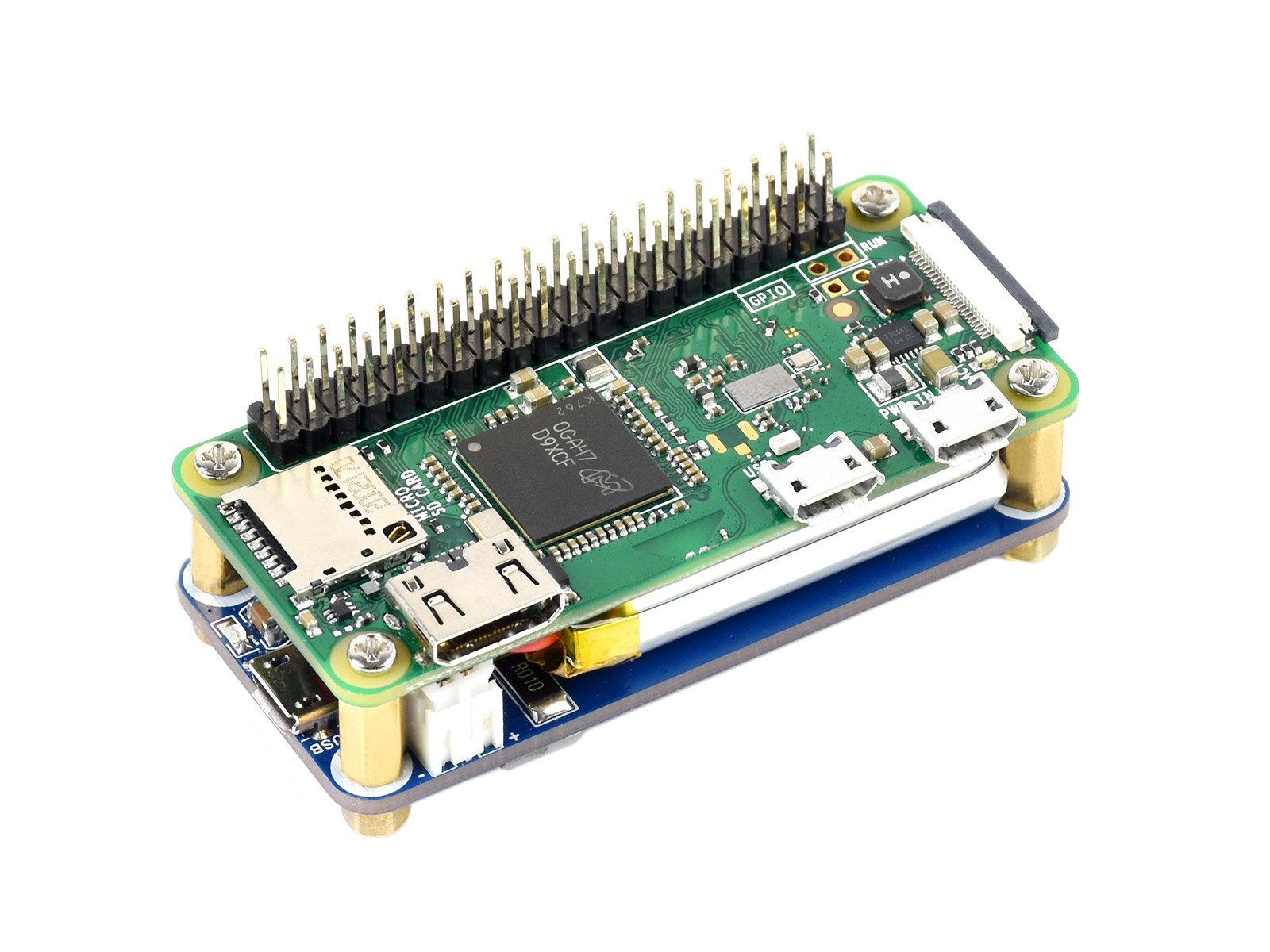

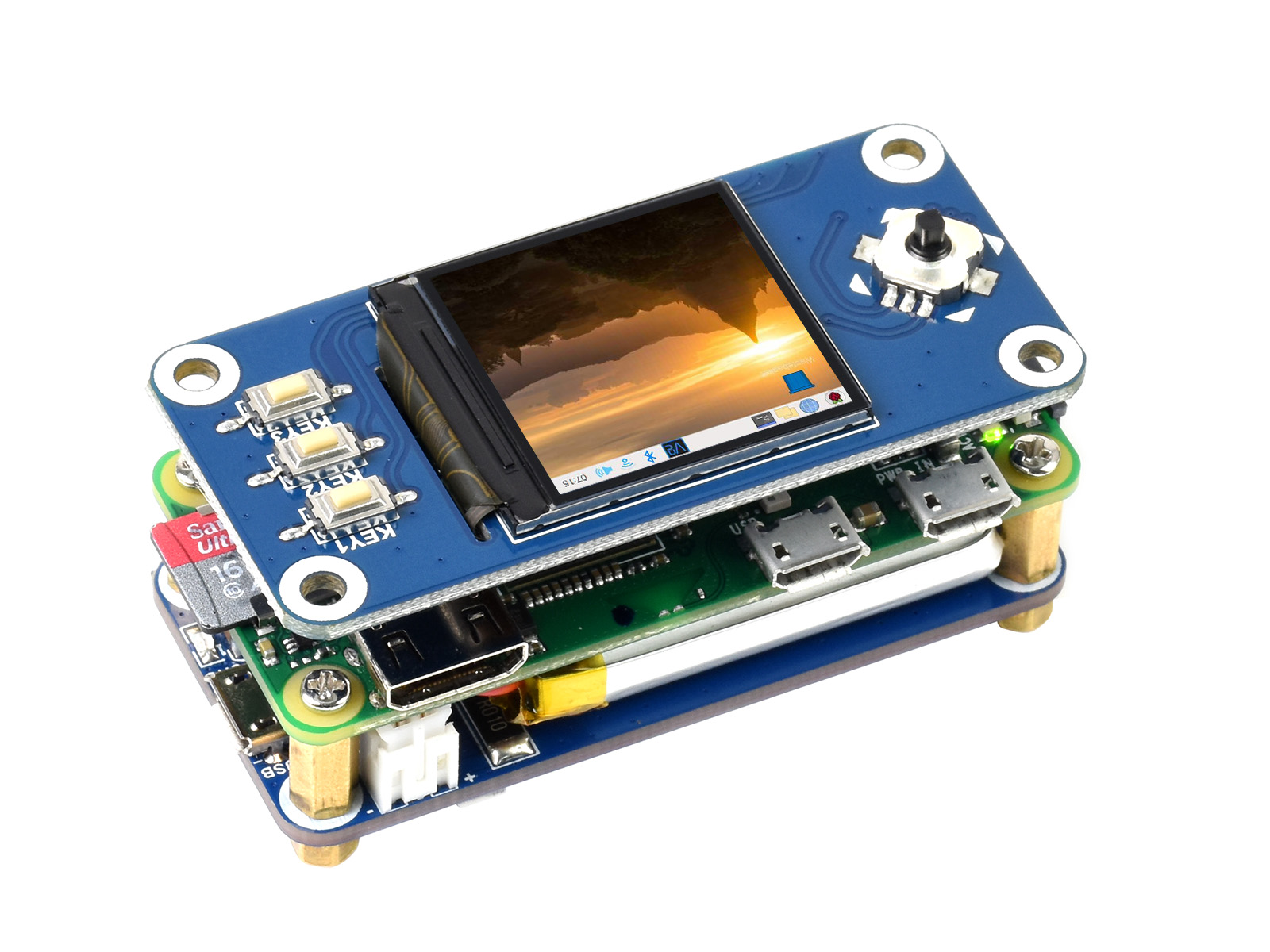

Unterstützt Raspberry Pi Zero-Serie (Stiftleiste muss gelötet werden), ermöglicht das Anbringen anderer HATs oben
Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität über I2C
Wenn die Spannung zu stark absinkt, ist es möglich, Dateien ordnungsgemäß zu speichern und das System dann softwareseitig herunterzufahren, um Datenverlust zu vermeiden.
- ETA6003: Lade-Manager
- TPS61088: Spannungsboost-Chip
- INA219: Spannungs-/Strommonitor
- S8261: Li-Po-Batterieschutzchip
- FS8205: Li-Po-Batterieschutz-MOS
- Pogo-Pins: zur Verbindung mit Raspberry Pi Zero
- USB-Ladeanschluss: 5V-Ladegeräteeingang

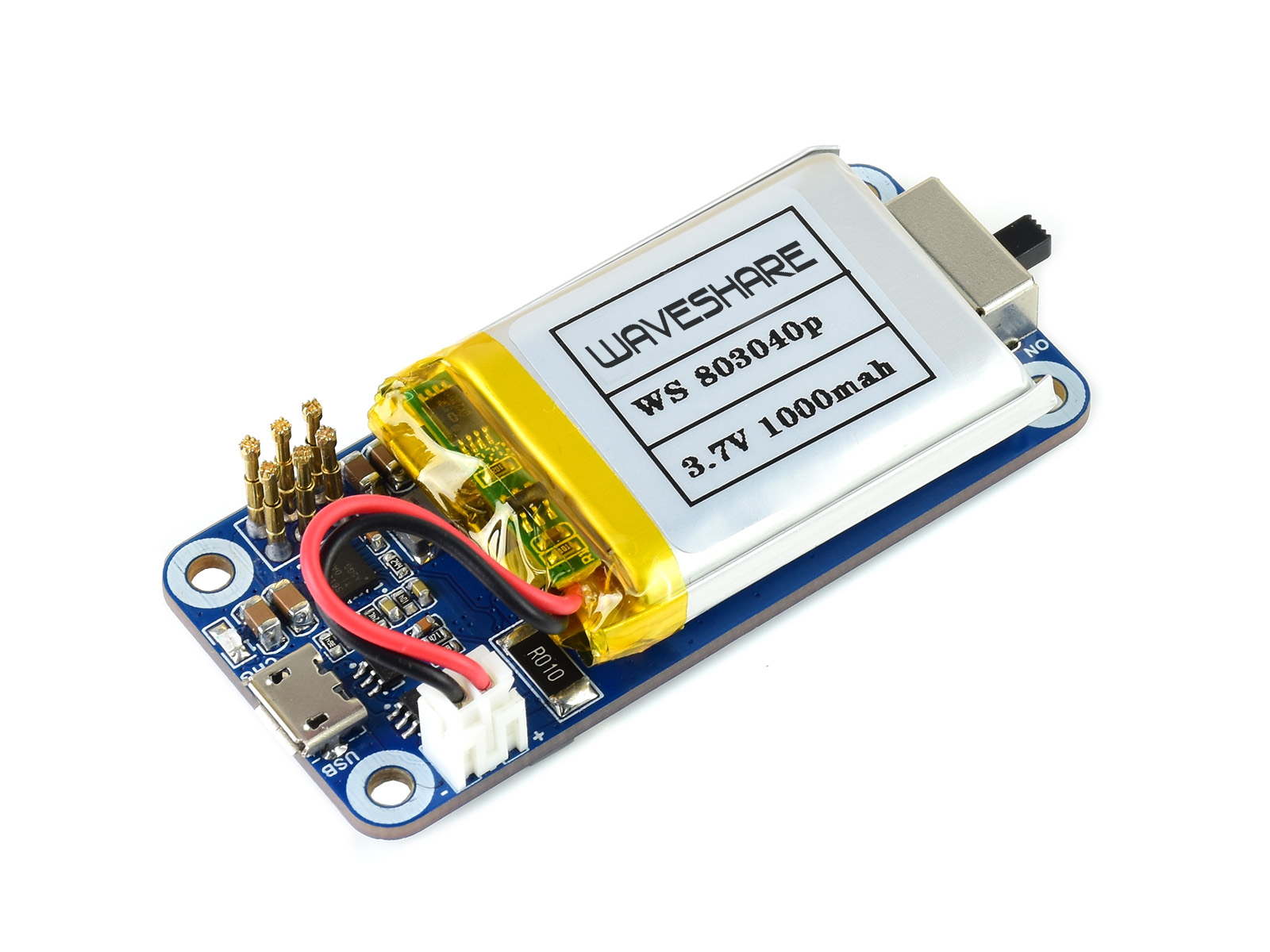

- Batterieanschlussleiste: zur Verbindung der 803040 Li-Po-Batterie
- Power-Indikator
- Lade-Indikator
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Modell | Geräteunterstützung | Batterieunterstützung | Merkmale |
|---|---|---|---|
 Pico-UPS-A | Raspberry Pi Pico | 14500 Li-Ion-Batterie (NICHT enthalten) | Bereitstellung der Stromversorgung über Stiftleiste |
 Pico-UPS-B | 600mAh 3,7V Li-Po-Batterie | Bereitstellung der Stromversorgung über Stiftleiste | |
 UPS HAT (C) | Raspberry Pi Zero | 803040 Li-Po-Batterie 1000mAh 3,7V | Bereitstellung der Stromversorgung über Pogo-Pins |
 Li-Ion Battery HAT | 14500 Li-Ion-Batterie (NICHT enthalten) | UPS nicht unterstützt | |
 UPS HAT (B) | Raspberry Pi 5/4B/3B+ | 18650 Li-Batterie × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang |
 UPS HAT (E) | 21700 Li-Batterie × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionales Schnellladegerät Typ-C | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 UPS HAT | Raspberry Pi 4B/3B+ | 18650 Li-Batterie × 2 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Stiftleiste, mit 5V USB-Ausgang |
 UPS HAT (D) | 21700 Li-Batterie × 2 (parallel, NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 5V Typ-C Port Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 Li-Polymer Battery HAT | 3,7V 3000mAh 104060 Li-Polymer-Batterie, bis zu 2A Ausgangsstrom | Bereitstellung der Stromversorgung über Stiftleiste, UPS nicht unterstützt | |
 UPS Power Module | Jetson Nano | 18650 Li-Batterie × 4 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm |
 UPS Power Module (B) | 18650 Li-Batterie × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins | |
 UPS Power Module (C) | Jetson Orin Nano Jetson Orin NX | 21700 Li-Batterie × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung, wenn Strom vorhanden ist, oder gleich der Batteriespannung (9V~12,6V), wenn kein Strom vorhanden ist, unterstützt 15V~19V Eingangsspannung | Bereitstellung der Stromversorgung über Pogo-Pins |
 UPS Module 3S | Geeignet für Geräte mit Typ-C Stromanschluss | 18650 Li-Batterie × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12,6V Batterieladegerät | Anpassung verschiedener Schnittstellen über Kabel |
 UPS Module Mini | Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine, usw. | 10440 Lithium-Batterie × 3 (parallel, NICHT enthalten), bis zu 5V 2,5A Ausgang | Bereitstellung der Stromversorgung über Pads oder Stiftleiste |
Lieferumfang
Warnung: Batterie im Inneren.- UPS HAT (C) x1
- 1000mAh Li-Po-Batterie x1
- Schraubenpackung x1
