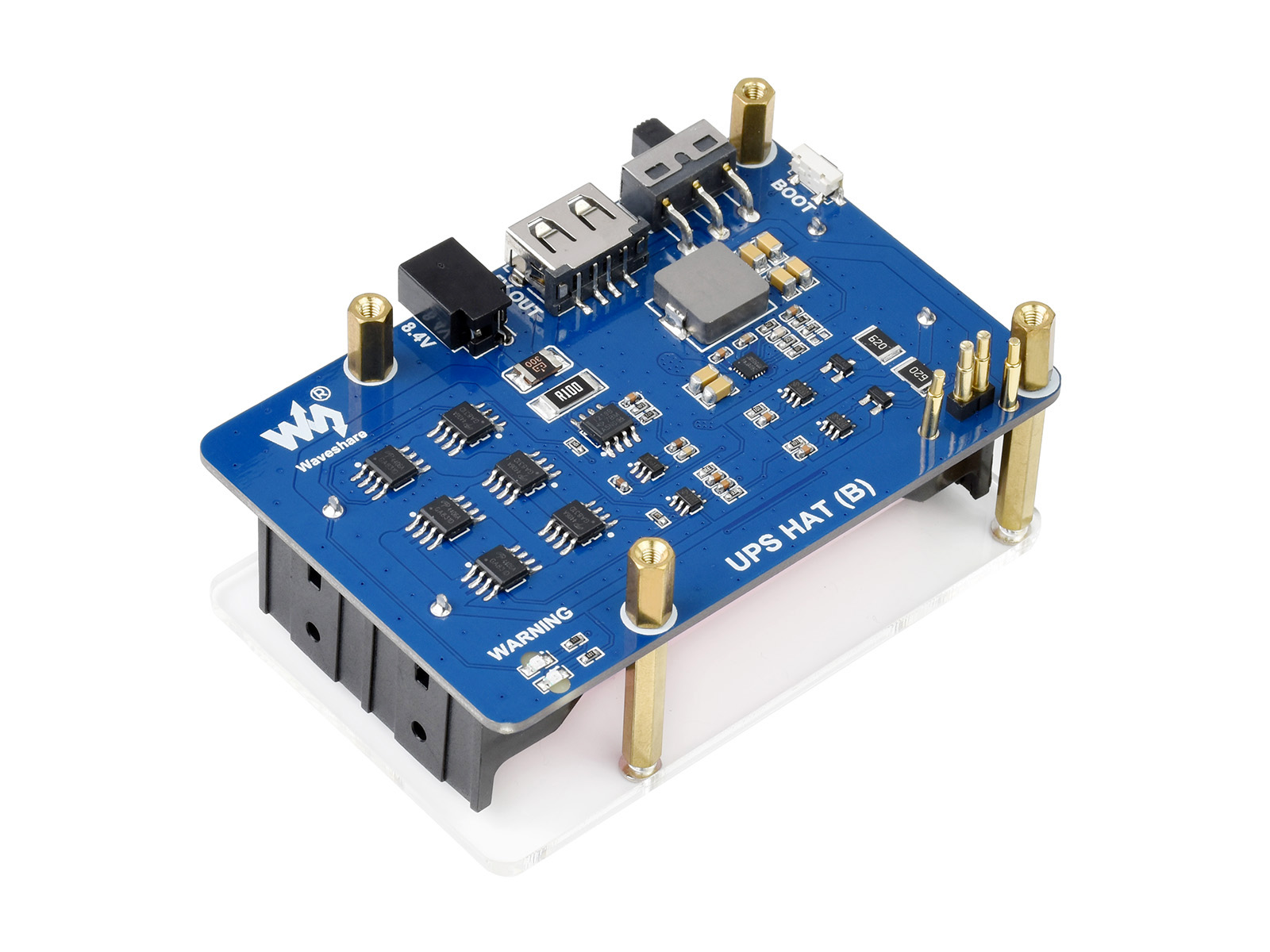

Unterbrechungsfreie Stromversorgung UPS HAT (B) für Raspberry Pi, 5V Ausgang, bis zu 5A Strom, Pogo-Pins-Steckverbinder
27,36 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Unterbrechungsfreie Stromversorgung UPS HAT (B) für Raspberry Pi, 5V Ausgang, bis zu 5A Strom, Pogo-Pins-Steckverbinder"
Kurzbeschreibung: UPS HAT (B) für Raspberry Pi, 5V unterbrechungsfreie Stromversorgung, 5A Hochstrom, Pogo-Pins-Stecker
Versorgen Sie Ihren Pi nahtlos über die Stromverbindung ODER die Backup-Batterien
5A Hochstrom, Pogo-Pins-Stecker
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Batterien sind recht instabil. Sie können Brände, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.
- Verbinden Sie die Polaritäten beim Laden oder Entladen der Batterie nicht verkehrt herum. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Aufladen der Batterie.
- Mischen Sie alte Batterien nicht mit neuen, vermeiden Sie die Verwendung von Batterien verschiedener Marken.
- Beim Kauf einer Lithiumbatterie sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
- Lithiumbatterien haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zyklenlebensdauer erreicht haben oder länger als zwei Jahre in Betrieb waren, je nachdem, was zuerst eintritt.
- Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Sicherheitsunfälle durch unachtsame Lagerung zu vermeiden.
- Entwickelt für die Raspberry Pi-Serie, kompatibel mit Raspberry Pi 3 / 3B+ / 4B usw.
- I2C-Bus-Kommunikation, Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität in Echtzeit
- Mehrfache Batterieschutzschaltungen: Überlade-/Entladeschutz, Überstromschutz, Kurzschlussschutz und Polungsschutz, zusammen mit der Ausgleichsladefunktion, sicherer und stabiler
- Onboard-5V-Regler, bis zu 5A kontinuierlicher Ausgangsstrom, ausreichendere Stromquelle für Raspberry Pi
- 5V USB-Ausgang, praktisch zum Versorgen anderer Platinen
- Batteriewarnanzeigen, einfach zu prüfen, ob die Batterie korrekt angeschlossen ist
- Liefert Entwicklungsressourcen und Handbuch
| Ausgangsspannung | 5V | Ladegerät | 8,4V 2A |
|---|---|---|---|
| Steuerbus | I2C | Abmessungen | 56 × 85mm |

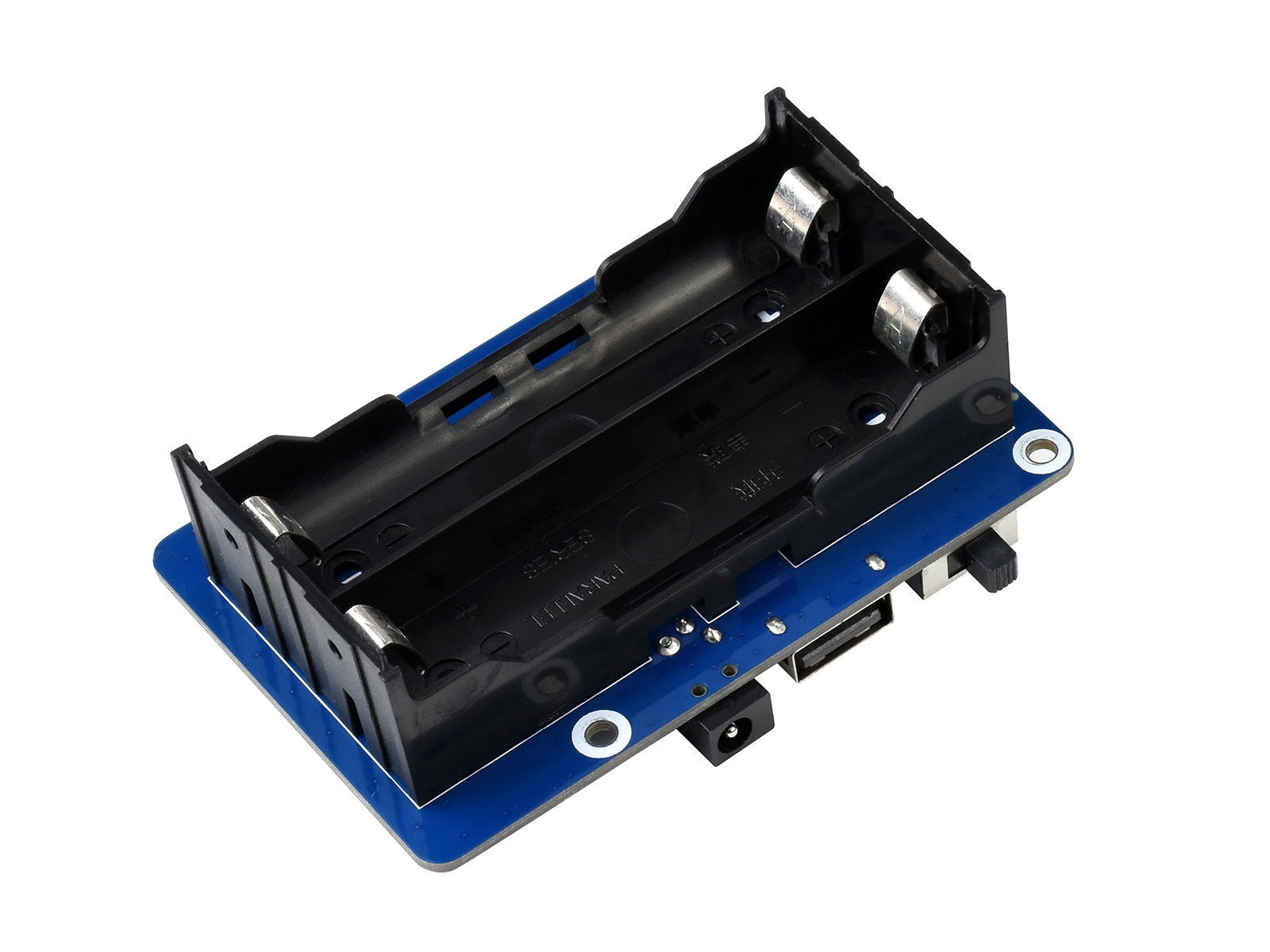

| Batteriesupport | 2x 18650 Li-Batterien (NICHT enthalten) | Montagelochgröße | 3,0mm |
Es kann die Batterien laden und gleichzeitig Stromausgang aus der externen Stromversorgung bereitstellen. Wenn die externe Stromversorgung nicht verfügbar ist, wird automatisch auf den Batterieausgang umgeschaltet, wodurch das System ohne Probleme weiterläuft.
Versorgung des Raspberry Pi über Pogo-Pins, ohne GPIO-Ressourcen zu verwenden, kompatibel mit Raspberry Pi 5 / 4B / 3B+ usw.
Verbindung mit Raspberry Pi 5

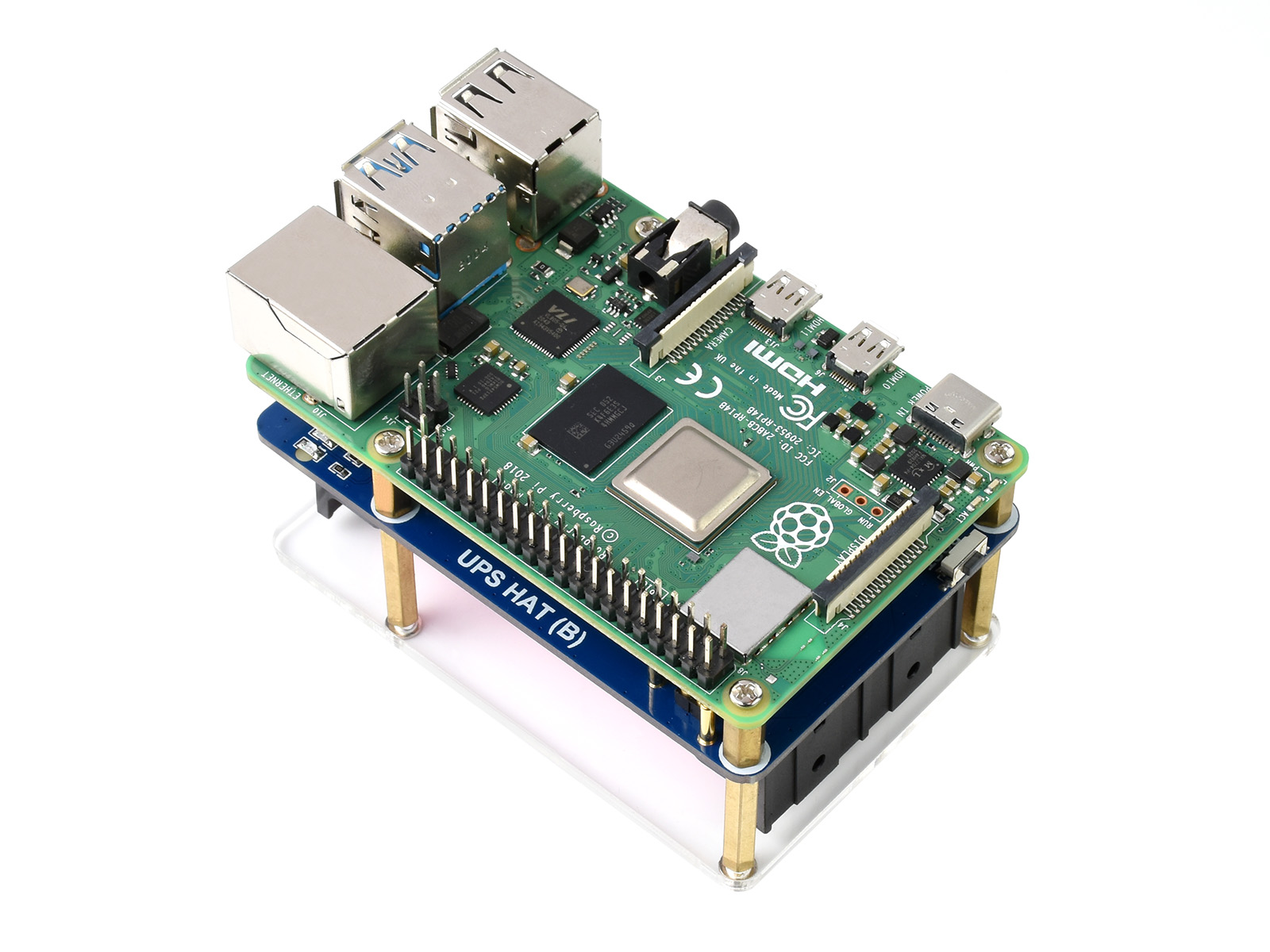

Verbindung mit Raspberry Pi 4B
Überwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität über I2C
Wenn die Spannung zu stark abfällt, können Dateien ordnungsgemäß gespeichert und das System dann softwaregesteuert heruntergefahren werden, um Datenverlust zu vermeiden.
Schutzschaltungen für Überladung/Entladung, Überstrom, Kurzschluss und Polung, zusammen mit der Ausgleichsladefunktion, sicherer und stabiler
praktisch zum Versorgen anderer Platinen
einfach zu prüfen, ob die Batterie korrekt angeschlossen ist
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Modell | Geräteunterstützung | Batteriesupport | Feature |
|---|---|---|---|
 Pico-UPS-A | Raspberry Pi Pico | 14500 Li-Ion-Batterie (NICHT enthalten) | Bereitstellung der Stromversorgung über Pin-Header |
 Pico-UPS-B | 600mAh 3,7V Li-Po-Batterie | Bereitstellung der Stromversorgung über Pin-Header | |
 UPS HAT (C) | Raspberry Pi Zero | 803040 Li-Po-Batterie 1000mAh 3,7V | Bereitstellung der Stromversorgung über Pogo-Pins |
 Li-Ion Battery HAT | 14500 Li-Ion-Batterie (NICHT enthalten) | UPS nicht unterstützt | |
 UPS HAT (B) | Raspberry Pi 5/4B/3B+ | 18650 Li-Batterie × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang |
 UPS HAT (E) | 21700 Li-Batterie × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionaler Schnellladetyp-C-Anschluss | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 UPS HAT | Raspberry Pi 4B/3B+ | 18650 Li-Batterie × 2 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Pin-Header, mit 5V USB-Ausgang |
 UPS HAT (D) | 21700 Li-Batterie × 2 (parallel, NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 5V Typ-C-Anschluss Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 Li-Polymer Battery HAT | 3,7V 3000mAh 104060 Li-Polymer-Batterie, bis zu 2A Ausgangsstrom | Bereitstellung der Stromversorgung über Pin-Header, UPS nicht unterstützt | |
 UPS Power Module | Jetson Nano | 18650 Li-Batterie × 4 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm |
 UPS Power Module (B) | 18650 Li-Batterie × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V Batterieladegerät | Bereitstellung der Stromversorgung über Pogo-Pins | |
 UPS Power Module (C) | Jetson Orin Nano Jetson Orin NX | 21700 Li-Batterie × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung, wenn Strom eingeleitet wird, oder gleich der Batteriespannung (9V~12,6V), wenn kein Strom eingeleitet wird, unterstützt 15V~19V Eingangsspannung | Bereitstellung der Stromversorgung über Pogo-Pins |
 UPS Module 3S | Geeignet für Geräte mit Typ-C-Stromanschluss | 18650 Li-Batterie × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12,6V Batterieladegerät | Anpassung verschiedener Schnittstellen über Kabel |
 UPS Module Mini | Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine usw. | 10440 Lithium-Batterie × 3 (parallel, NICHT enthalten), bis zu 5V 2,5A Ausgang | Bereitstellung der Stromversorgung über Pads oder Pin-Header |
Lieferumfang
Tatsächliches Gewicht: 0,172 kg
- Die 18650-Batterien sind NICHT enthalten
- Bitte beachten Sie, dass die Batterielänge KLEINER als 67mm sein SOLLTE, einige Batterien mit Schutzplatte auf dem Markt werden NICHT unterstützt, mehr erfahren
- UPS HAT (B) x1
- OPTIONEN 8,4V Batterieladegerät x1

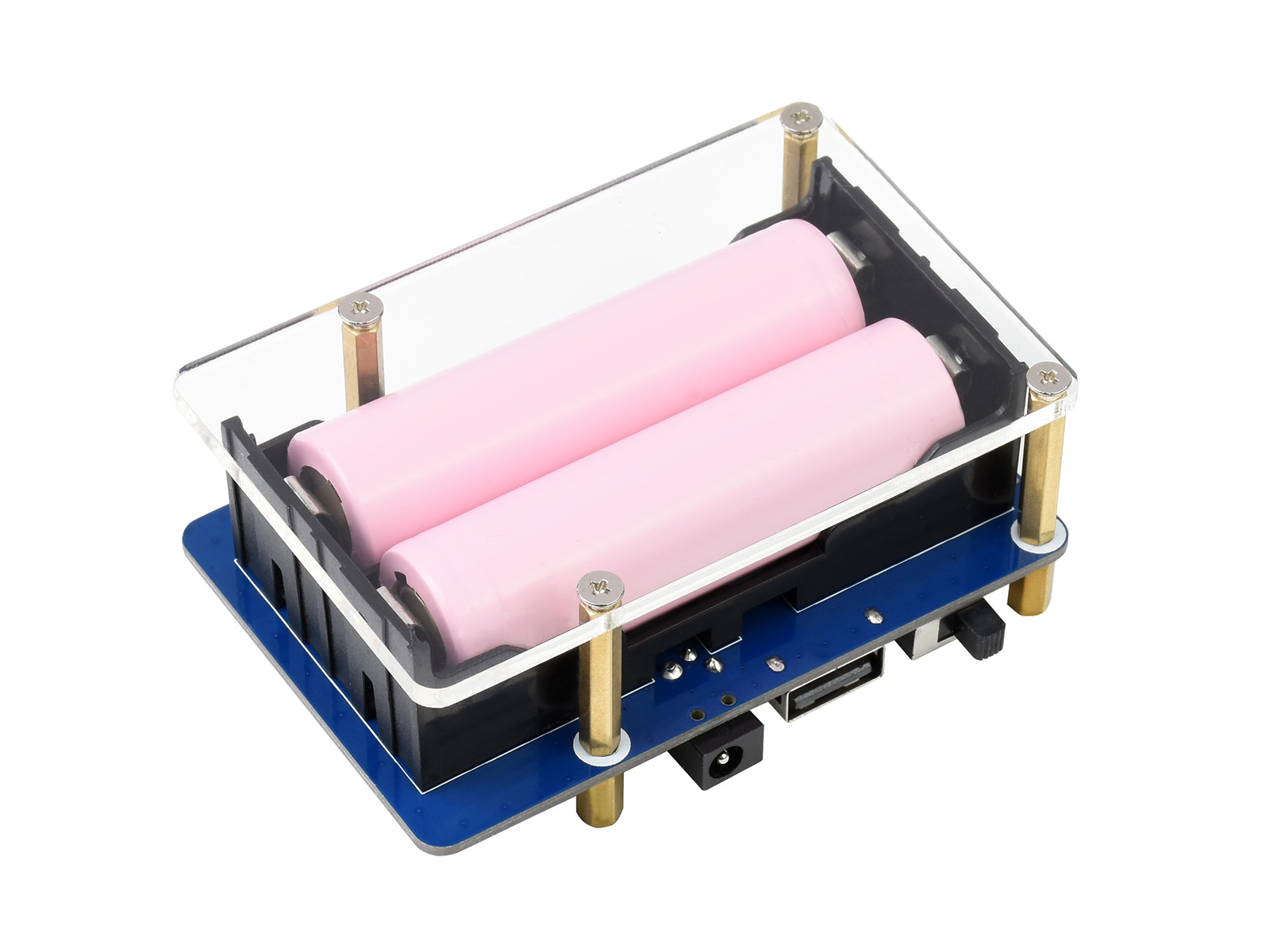

- Acrylschutzplatte x1
- Schraubenpackung x1
