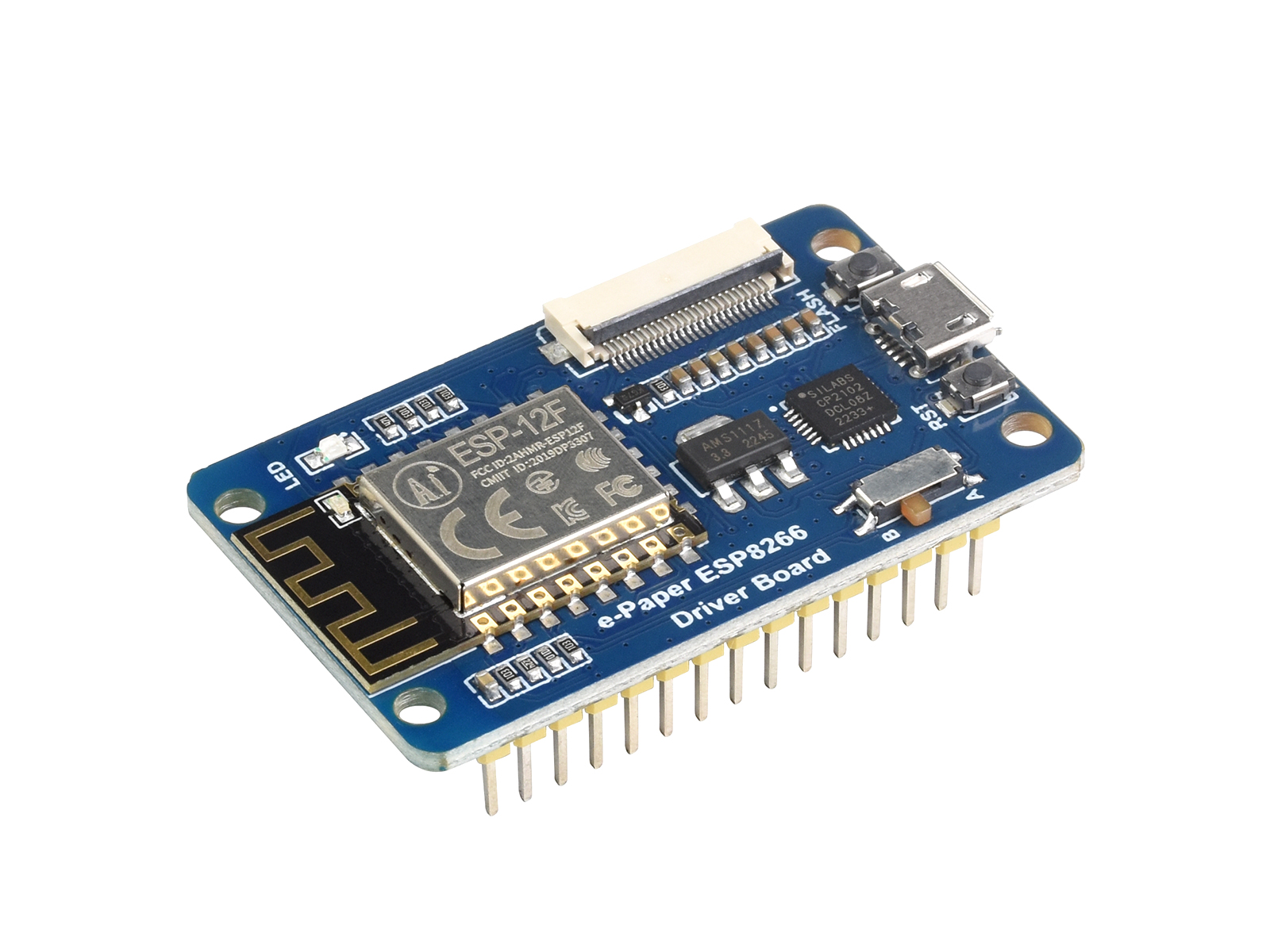

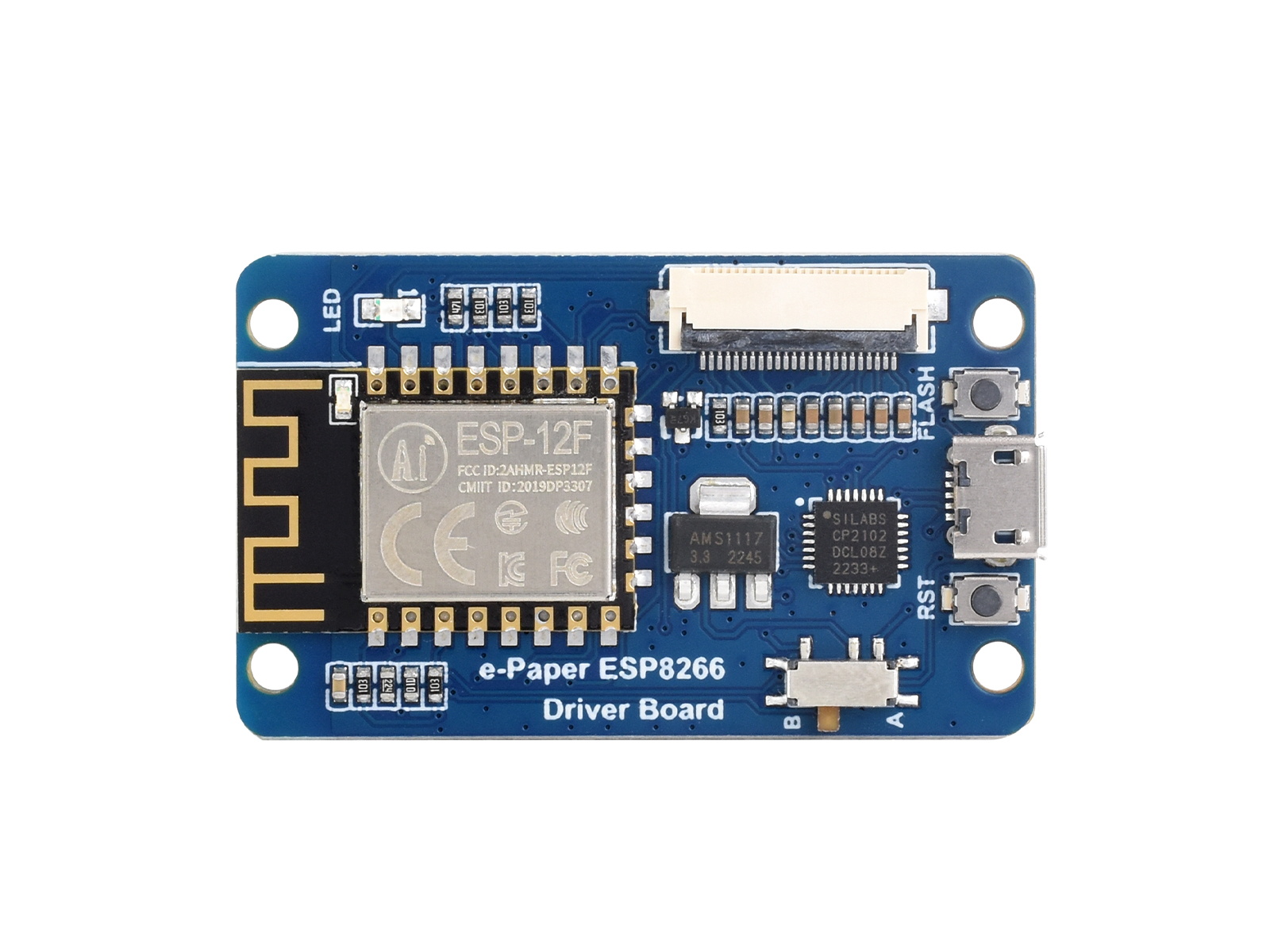

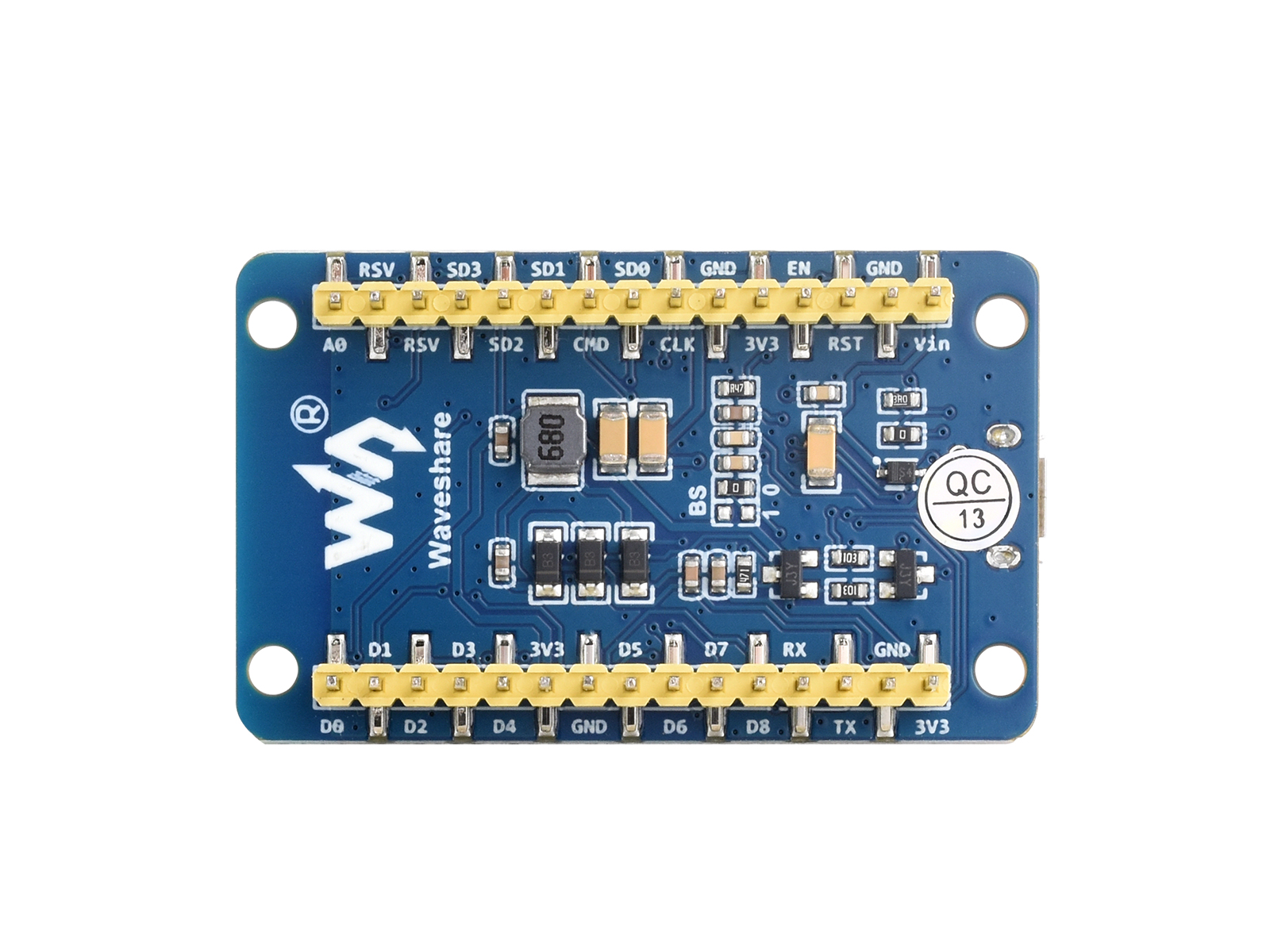

Universelle e-Paper Rohpanel-Treiberplatine, ESP8266 WiFi Drahtlos
16,65 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Universelle e-Paper Rohpanel-Treiberplatine, ESP8266 WiFi Drahtlos"
ESP8266 an Bord | Unterstützt Arduino-Entwicklung
kann verwendet werden, um verschiedene SPI-Schnittstellen-e-Paper von Waveshare anzusteuern
- ESP8266 an Bord, unterstützt Arduino-Entwicklung
- Liefert HTML-Hostcode, ermöglicht das Aktualisieren des Anzeigecoverns über eine Remote-Webseite, geeignet für Internetanwendungen
- Unterstützt den Floyd-Steinberg-Dithering-Algorithmus, mehr Farbkombinationen, bessere Schattenwiedergabe für das Originalbild
- Unterstützt gängige Bildformate: BMP, JPEG, GIF, PNG usw.
- Liefert Online-Entwicklungsressourcen und Handbuch mit
| Betriebsspannung | 5V | Schnittstelle | 3-Leiter-SPI, 4-Leiter-SPI (Standard) |
|---|---|---|---|
| Betriebsstrom | 50mA ~ 100mA | WiFi-Protokoll | 802.11b/g/n |
| Außenmaße | 29,46 × 48,26 mm | Montagelochgröße | 2,9 mm |
Erweiterung der Display-Schnittstelle über FFC-Kabel, zum einfachen Anschluss an das E-Paper
Anschluss an 1,54-Zoll-e-Paper
Anschluss an 2,13-Zoll-e-Paper (B)
Anschluss an 4,2-Zoll-e-Paper
Anschluss an 7,5-Zoll-e-Paper (B)
nur zur Referenz, die E-Paper-Bildschirme sind NICHT enthalten
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Unterstützte e-Paper
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenmaß (mm) | Vollbild-Aktualisierungszeit* (s) | Teilbild-Aktualisierung | Schnittstelle |
|---|---|---|---|---|---|---|---|---|
| 1,54-Zoll-e-Paper | Schwarz, Weiß | 2 | 200x200 | 27,00 × 27,00 | 31,8 × 37,3 | 2 | √ | SPI |
| 1,54-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 200x200 | 27,60 × 27,60 | 31,8 × 37,3 | 8 | × | SPI |
| 2,13-Zoll-e-Paper | Schwarz, Weiß | 2 | 250x122 | 48,55 × 23,70 | 59,2 × 29,2 | 2 | √ | SPI |
| 2,13-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 212x104 | 48,55 × 23,70 | 59,2 × 29,2 | 15 | × | SPI |
| 2,13-Zoll-e-Paper (D) | Schwarz, Weiß | 2 | 212x104 | 48,55 × 23,70 | 59,2 × 29,2 | 2 | √ | SPI |
| 2,13-Zoll-e-Paper (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 59,2 × 29,2 | 25 | × | SPI |
| 2,66-Zoll-e-Paper | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 36,304 × 71,820 | 6 | √ | SPI |
| 2,66-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 36,304 × 71,820 | 15 | × | SPI |
| 2,7-Zoll-e-Paper | Schwarz, Weiß | 4 | 264x176 | 57,29 × 38,19 | 70,4 × 45,8 | 6 | √ | SPI |
| 2,7-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 264x176 | 57,29 × 38,19 | 70,4 × 45,8 | 15 | × | SPI |
| 2,9-Zoll-e-Paper | Schwarz, Weiß | 2 | 296x128 | 66,89 × 29,05 | 79,0 × 36,7 | 2 | √ | SPI |
| 2,9-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 296x128 | 66,89 × 29,05 | 79,0 × 36,7 | 15 | √ | SPI |
| 2,9-Zoll-e-Paper (D) | Schwarz, Weiß | 2 | 296x128 | 66,90 × 29,06 | 79,0 × 36,7 | 2 | √ | SPI |
| 3,52-Zoll-e-Paper | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 84,70 × 54,41 | 1,5 | × | SPI |
| 3,7-Zoll-e-Paper | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 54,90 × 93,30 | 3 | √ | SPI |
| 4,01-Zoll-e-Paper (F) | 7-Farben | 2 | 640×400 | 86,40 × 54,00 | 96,80 × 68,70 | 30 | × | SPI |
| 4,2-Zoll-e-Paper | Schwarz, Weiß | 4 | 400x300 | 84,80 × 63,60 | 90,1 × 77,0 | 5 | √ | SPI |
| 4,2-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 400x300 | 84,80 × 63,60 | 90,1 × 77,0 | 15 | × | SPI |
| 4,26-Zoll-e-Paper | Schwarz, Weiß | 4 | 800 × 480 | 92,80 × 55,68 | 129,33 × 62,37 | 4 | √ | SPI |
| 5,65-Zoll-e-Paper (F) | 7-Farben | 2 | 600×448 | 114,9 × 85,8 | 125,4 × 99,5 | <35 | × | SPI |
| 5,83-Zoll-e-Paper | Schwarz, Weiß | 2 | 600x448 | 119,232×88,320 | 125,4 × 99,5 | 5 | × | SPI |
| 5,83-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 600x448 | 119,232×88,320 | 125,4 × 99,5 | 20 | × | SPI |
| 7,5-Zoll-e-Paper | Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 5 | √ | SPI |
| 7,5-Zoll-e-Paper (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | × | SPI |
| 7,5-Zoll-e-Paper (G) | Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 177,20 × 118,20 | 5 | × | SPI |
| 13,3-Zoll-e-Paper (K) | Schwarz, Weiß | 2 | 960×680 | 175,52 × 195,16 | 286,32 × 212,26 | 5 | √ | SPI |
* Vollbild-Aktualisierungszeit: Lokale Aktualisierungszeit ohne Netzwerkübertragung. Bei der Aktualisierung über eine Netzwerkverbindung dauert dies in der Regel 1-5 Minuten, abhängig von der Netzwerkart, der Verbindungsqualität, der Bildgröße usw.
Lieferumfang
Hinweis: E-Paper-Panels auf den Fotos sind NICHT enthalten.

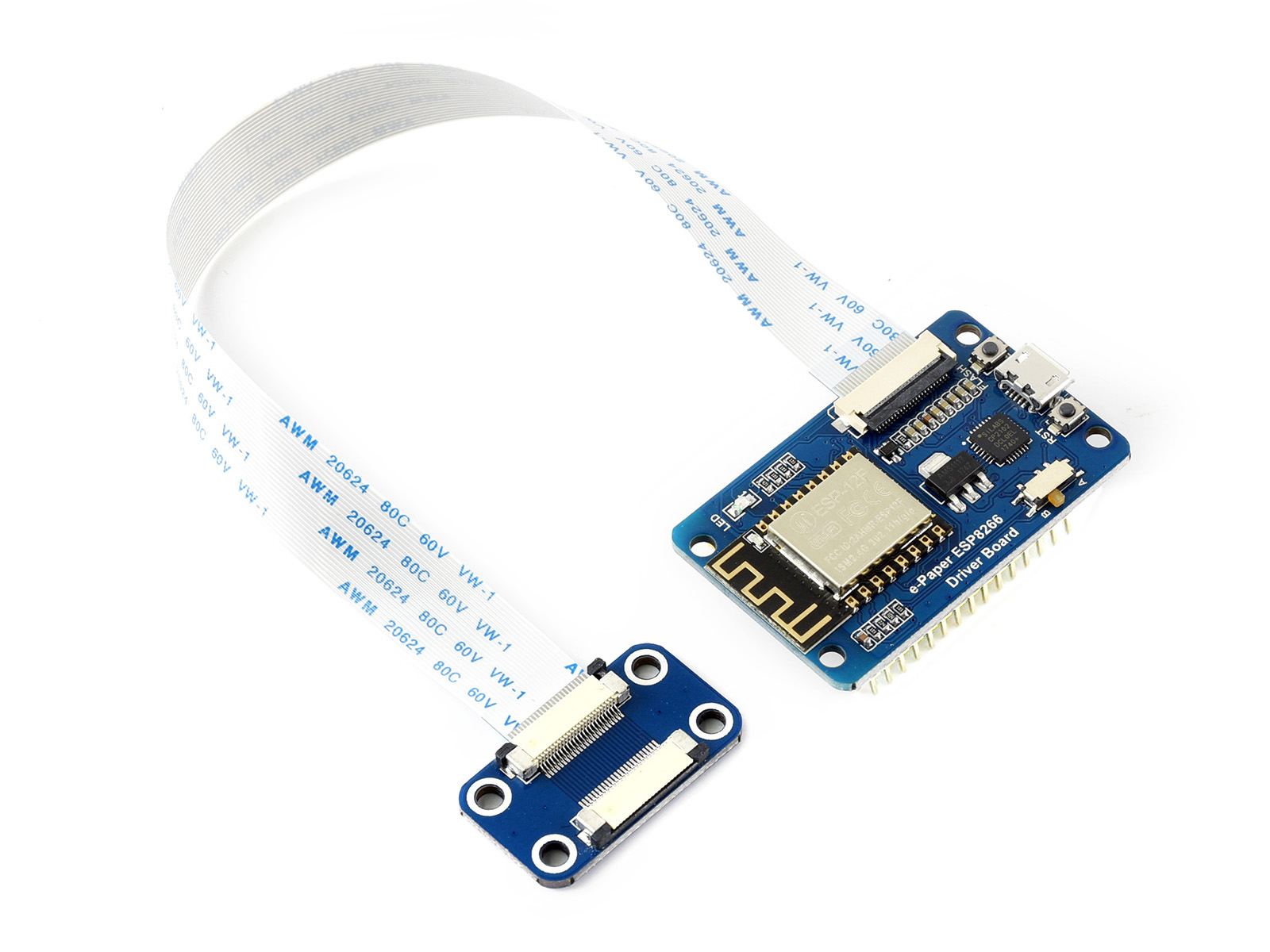

- e-Paper ESP8266 Treiberplatine x1
- e-Paper Adapter x1
- 24-PIN FFC x1
