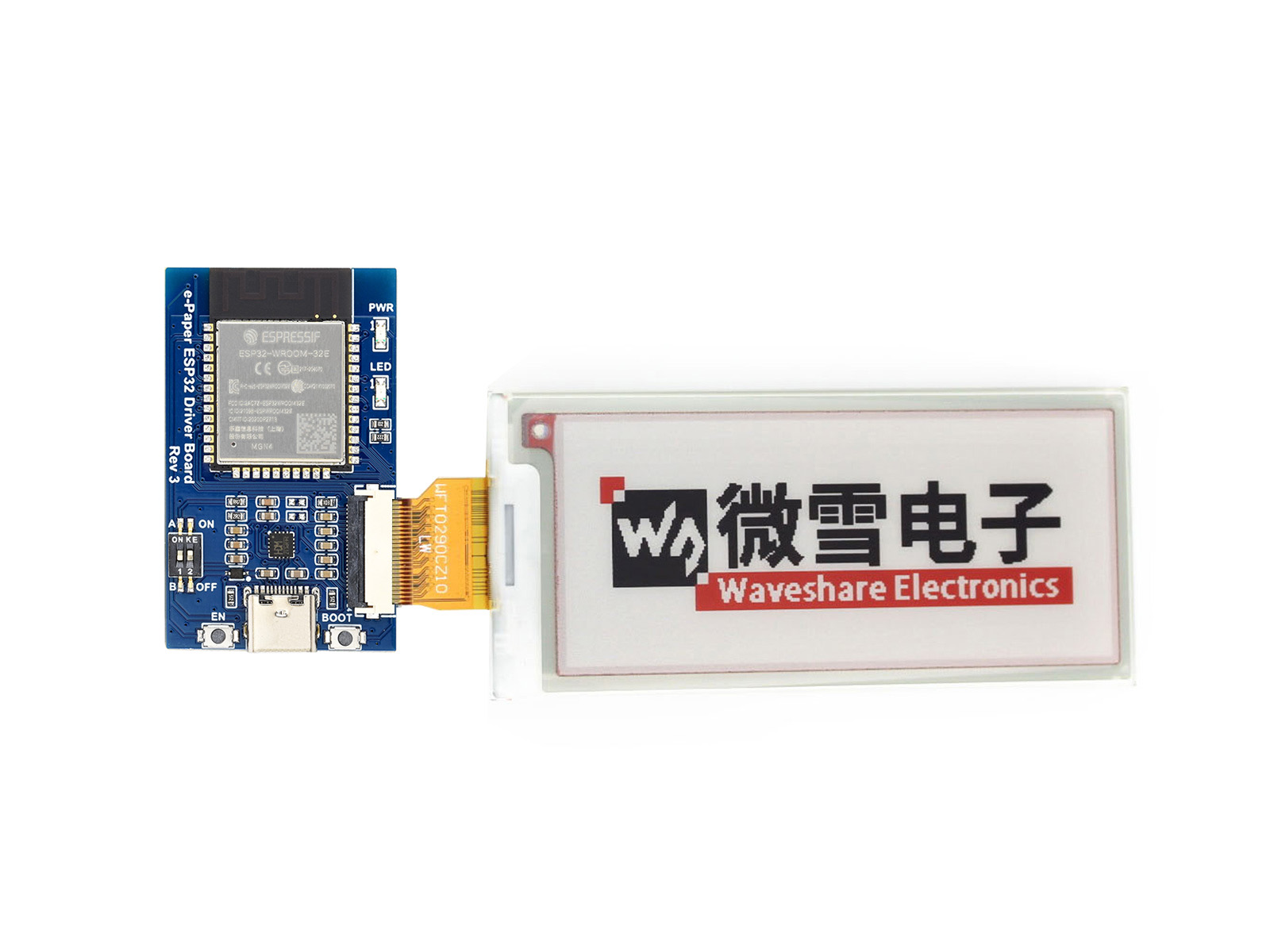

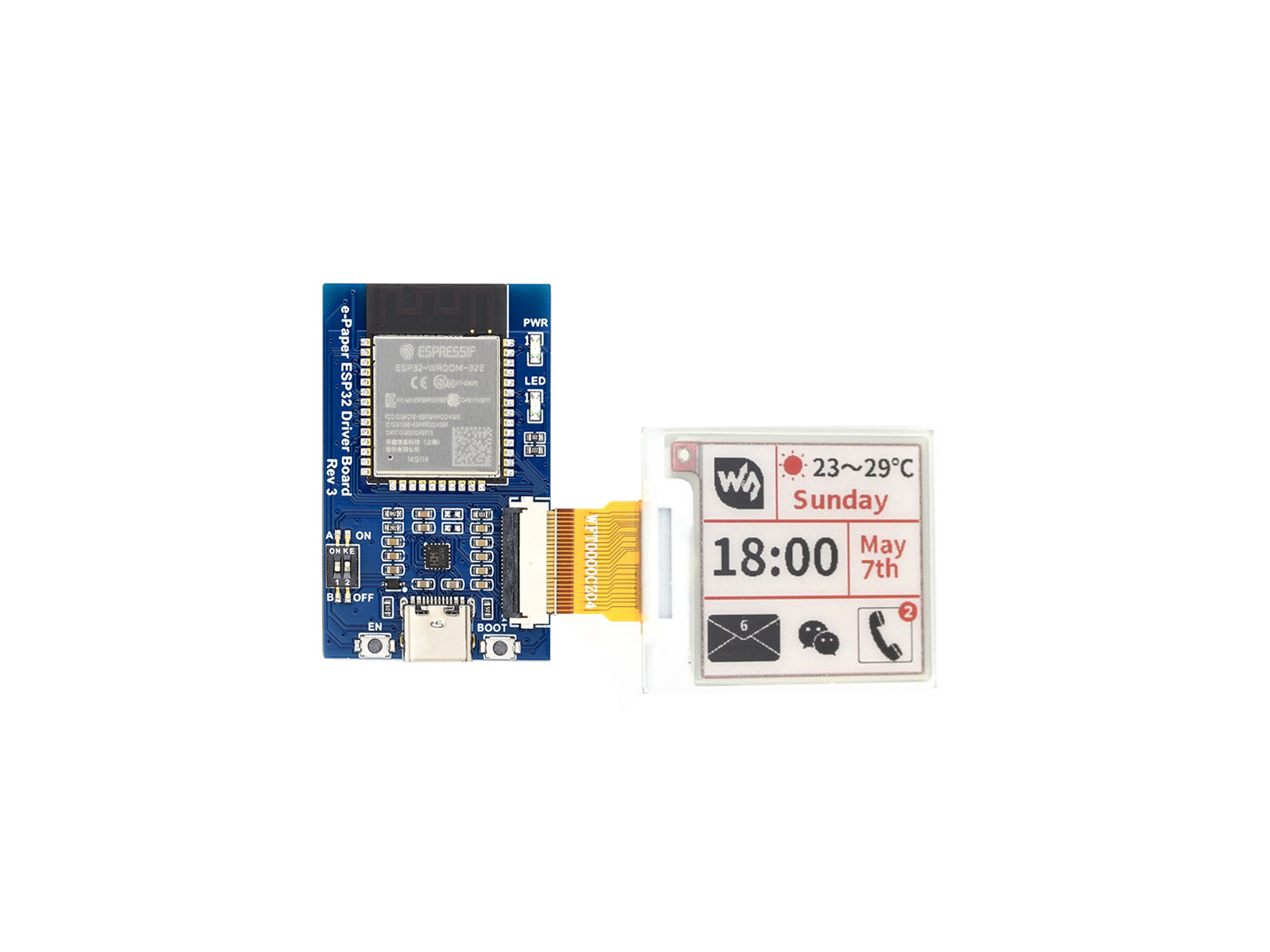

Universelle e-Paper Rohpanel-Treiberplatine, ESP32 WiFi / Bluetooth Wireless
17,84 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Universelle e-Paper Rohpanel-Treiberplatine, ESP32 WiFi / Bluetooth Wireless"
Inklusive Android APP
eine einfache Möglichkeit, Bilder auf e-Paper von PC / Smartphone über WiFi / Bluetooth anzuzeigen
Diee-Paper ESP32 Treiberplatine ist eine drahtlose Lösung zum Aktualisieren von e-Paper-Anzeigeinhalten, geeignet für Anwendungen wie: Supermarkt-Preisschild, E-Card, serielle Port-Infoüberwachung usw.
- Onboard ESP32, unterstützt Arduino-Entwicklung
- Bereitstellung einer Android APP, ermöglicht das Aktualisieren von Anzeigeinhalten über Bluetooth EDR
- Bereitstellung von HTML-Hostcode, ermöglicht das Aktualisieren von Anzeigeinhalten über Remote-Webseite, geeignet für Internetanwendungen
- Unterstützt Floyd-Steinberg-Dithering-Algorithmus, mehr Farbkombinationen, bessere Schattenwiedergabe für das Originalbild
- Unterstützt gängige Bildformate: BMP, JPEG, GIF, PNG usw.
- Inklusive Entwicklungsressourcen und Handbuch
| WiFi-Protokoll | 802.11b/g/n |
|---|---|
| Bluetooth-Protokoll | Bluetooth 4.2, einschließlich traditionelles BR/EDR und Low Power BLE |
| Schnittstelle | 3-Leiter-SPI, 4-Leiter-SPI (Standard) |
| Betriebsspannung | 5V |
| Betriebsstrom | 50mA ~ 150mA |
| Tiefschlafstrom | <2mA (Stromversorgung für CP2102 abgeschaltet) |
| Abmessungen | 29,46 × 48,25mm |
Inklusive Android APP, einfach zu bedienen
* Nur zur Referenz, e-Paper-Anzeige ist NICHT enthalten.
Inklusive HTML-Hostcode, geeignet für verschiedene Internetanwendungen
mehr Farbkombinationen, bessere Schattenwiedergabe, bessere Anzeigeeffekte
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Vollbild-Aktualisierungszeit (s) | Teilaktualisierung1 | Schnittstelle |
|---|---|---|---|---|---|---|---|
| 1,54-Zoll e-Paper | Schwarz, Weiß | 2 | 200 × 200 | 27,00 × 27,00 | 2 | √ | SPI |
| 1,54-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 200 × 200 | 27,60 × 27,60 | 8 | SPI | |
| 2,13-Zoll e-Paper | Schwarz, Weiß | 2 | 250 × 122 | 48,55 × 23,70 | 2 | √ | SPI |
| 2,13-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 212 × 104 | 48,55 × 23,70 | 15 | SPI | |
| 2,66-Zoll e-Paper | Schwarz, Weiß | 2 | 296 × 152 | 30,704 × 60,088 | 6 | √ | SPI |
| 2,66-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 296 × 152 | 30,704 × 60,088 | 15 | SPI | |
| 2,7-Zoll e-Paper | Schwarz, Weiß | 4 | 264 × 176 | 57,288 × 38,192 | 6 | SPI | |
| 2,7-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 264 × 176 | 57,288 × 38,192 | 15 | SPI | |
| 2,9-Zoll e-Paper | Schwarz, Weiß | 2 | 296 × 128 | 66,89 × 29,05 | 2 | √ | SPI |
| 2,9-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 296 × 128 | 66,90 × 29,06 | 15 | √ | SPI |
| 3,7-Zoll e-Paper | Schwarz, Weiß | 4 | 480 × 280 | 47,32 × 81,12 | 3 | √ | SPI |
| 4,2-Zoll e-Paper | Schwarz, Weiß | 4 | 400 × 300 | 84,80 × 63,60 | 4 | √ | SPI |
| 4,2-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 400 × 300 | 84,80 × 63,60 | 15 | SPI | |
| 4,26-Zoll e-Paper | Schwarz, Weiß | 4 | 800 × 480 | 92,80 × 55,68 | 4 | √ | SPI |
| 5,83-Zoll e-Paper | Schwarz, Weiß | 2 | 648 × 480 | 119,232 × 88,320 | 5 | SPI | |
| 7,5-Zoll e-Paper | Schwarz, Weiß | 2 | 800 × 480 | 163,20 × 97,92 | 5 | √ | SPI |
| 7,5-Zoll e-Paper (B) | Rot, Schwarz, Weiß | 2 | 800 × 480 | 163,20 × 97,92 | 16 | SPI | |
| 13,3-Zoll e-Paper HAT (K) | Schwarz, Weiß | 4 | 960 × 680 | 275,52 × 195,16 | 5 | √ | SPI |
- Die Teilaktualisierung der Anzeige dauert in der Regel etwa 0,3 Sekunden
Lieferumfang

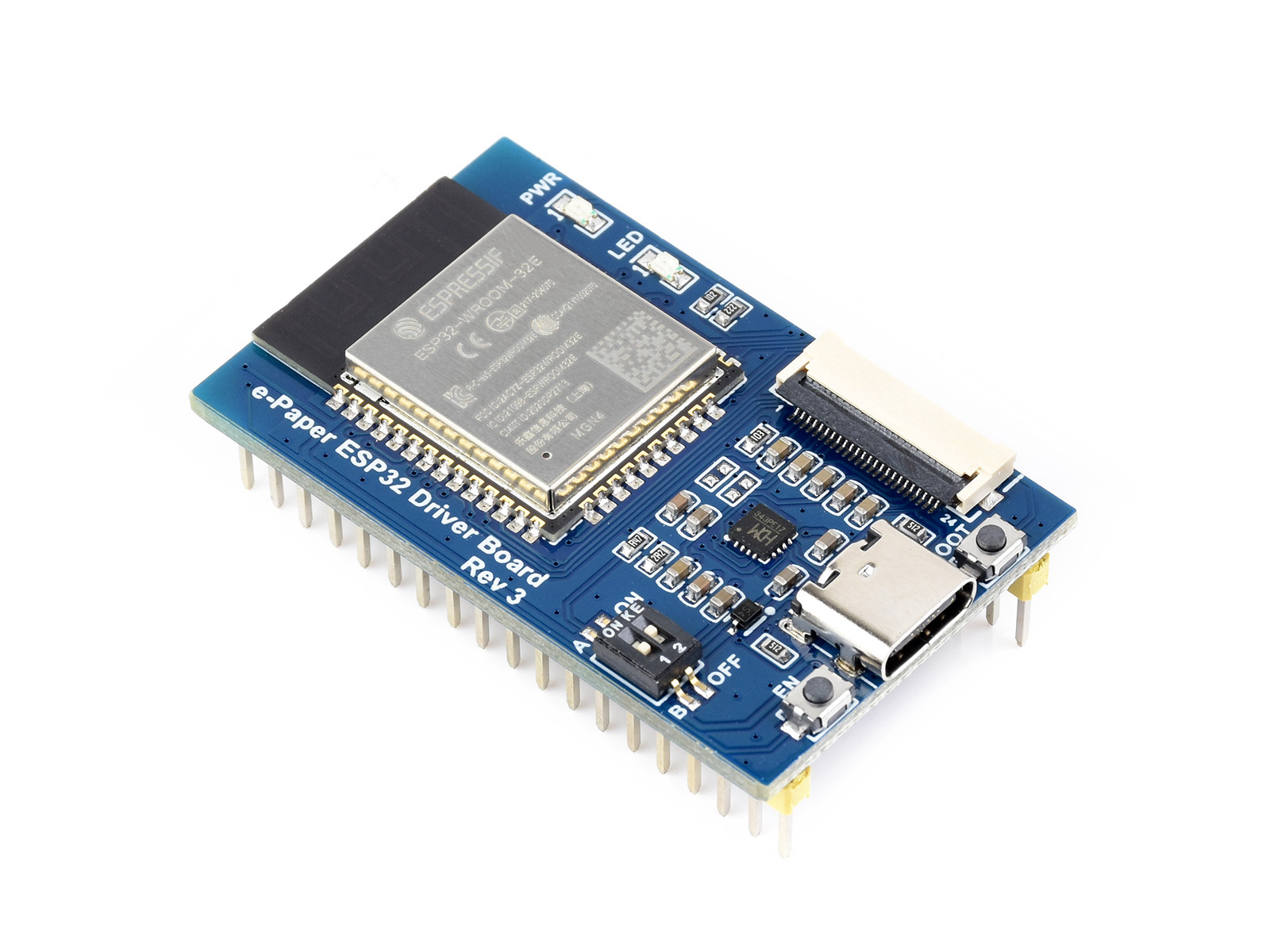

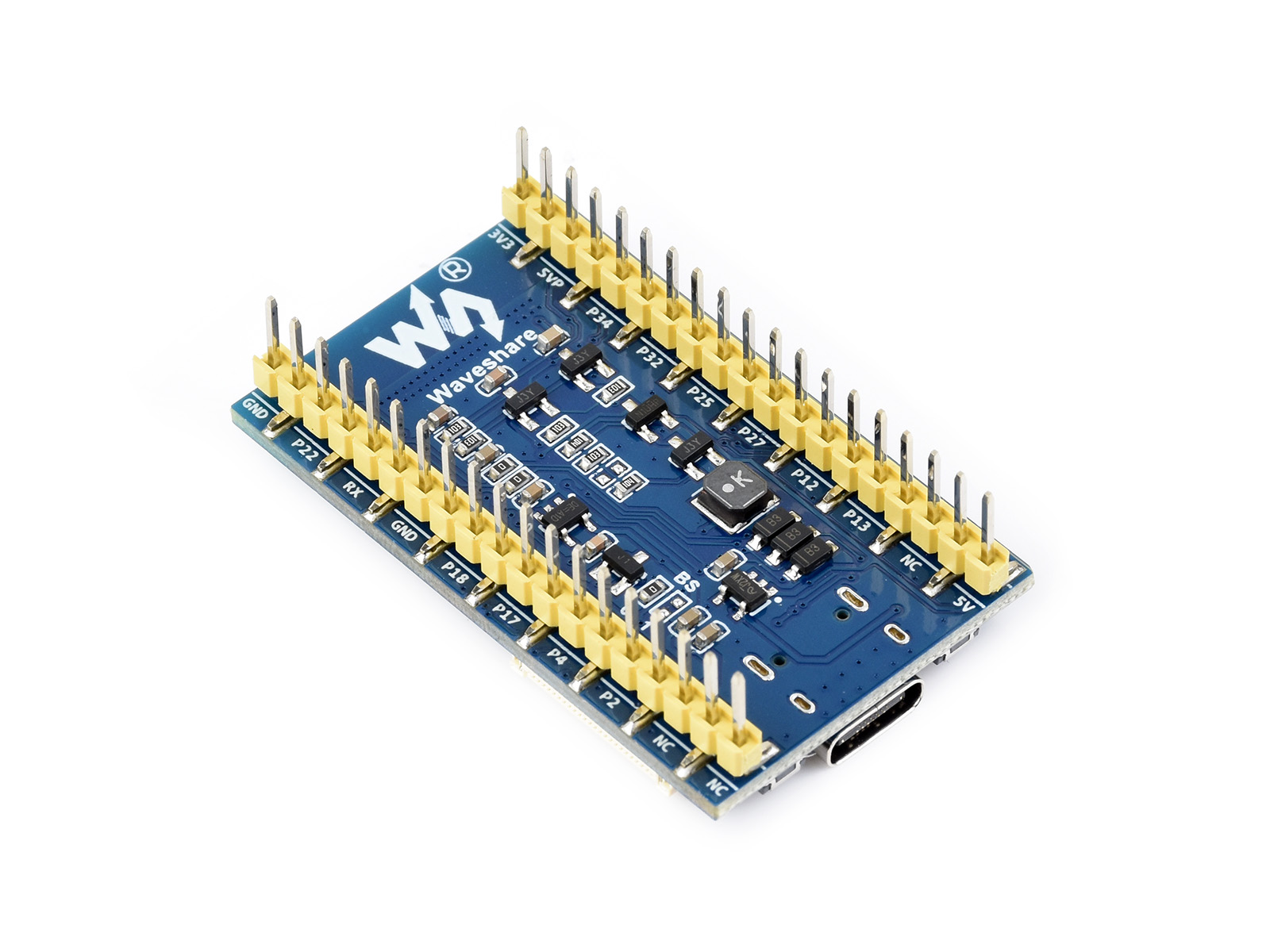

- e-Paper ESP32 Treiberplatine x1
- e-Paper Adapter x1
- 24PIN FFC x1
