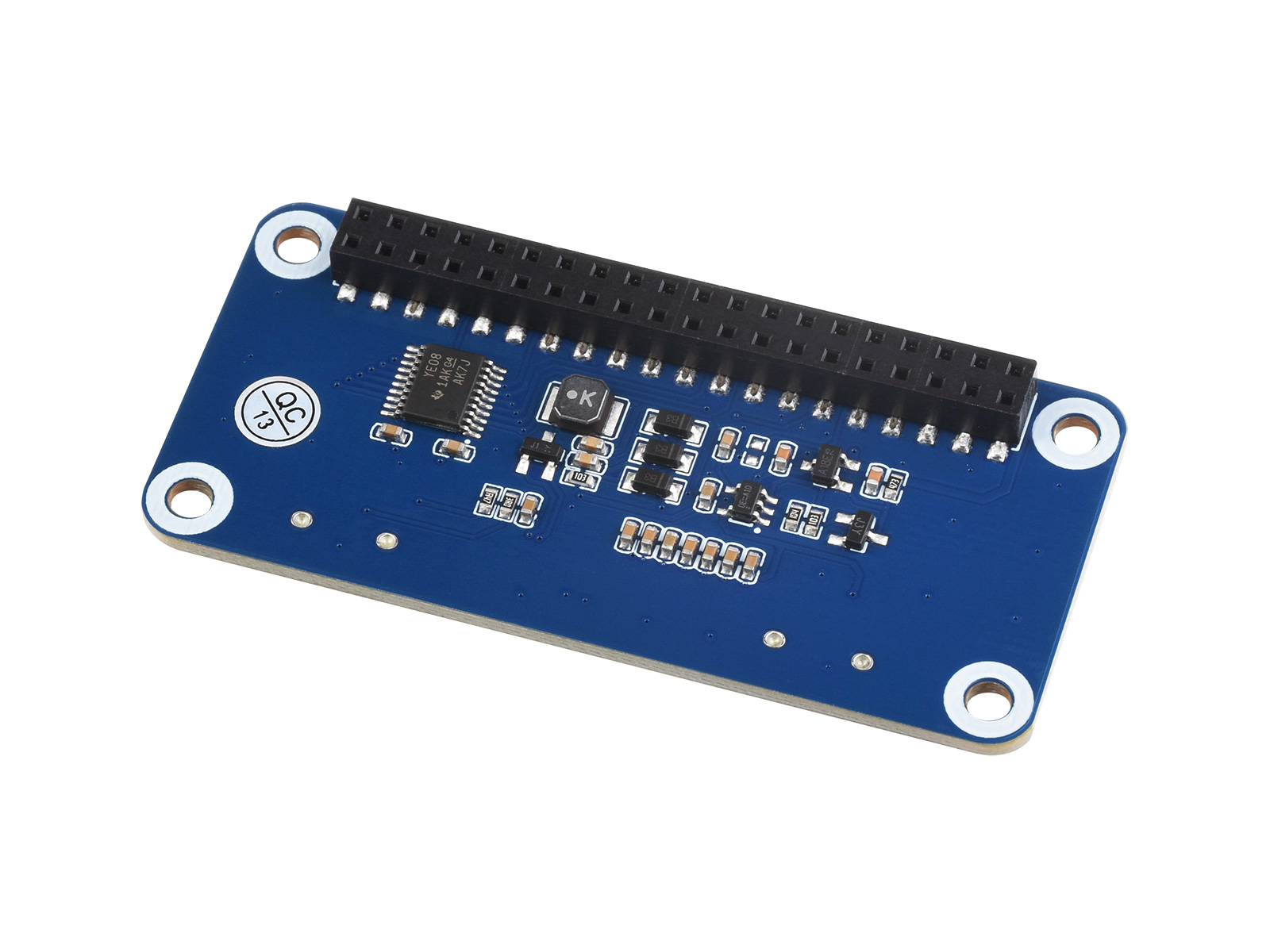

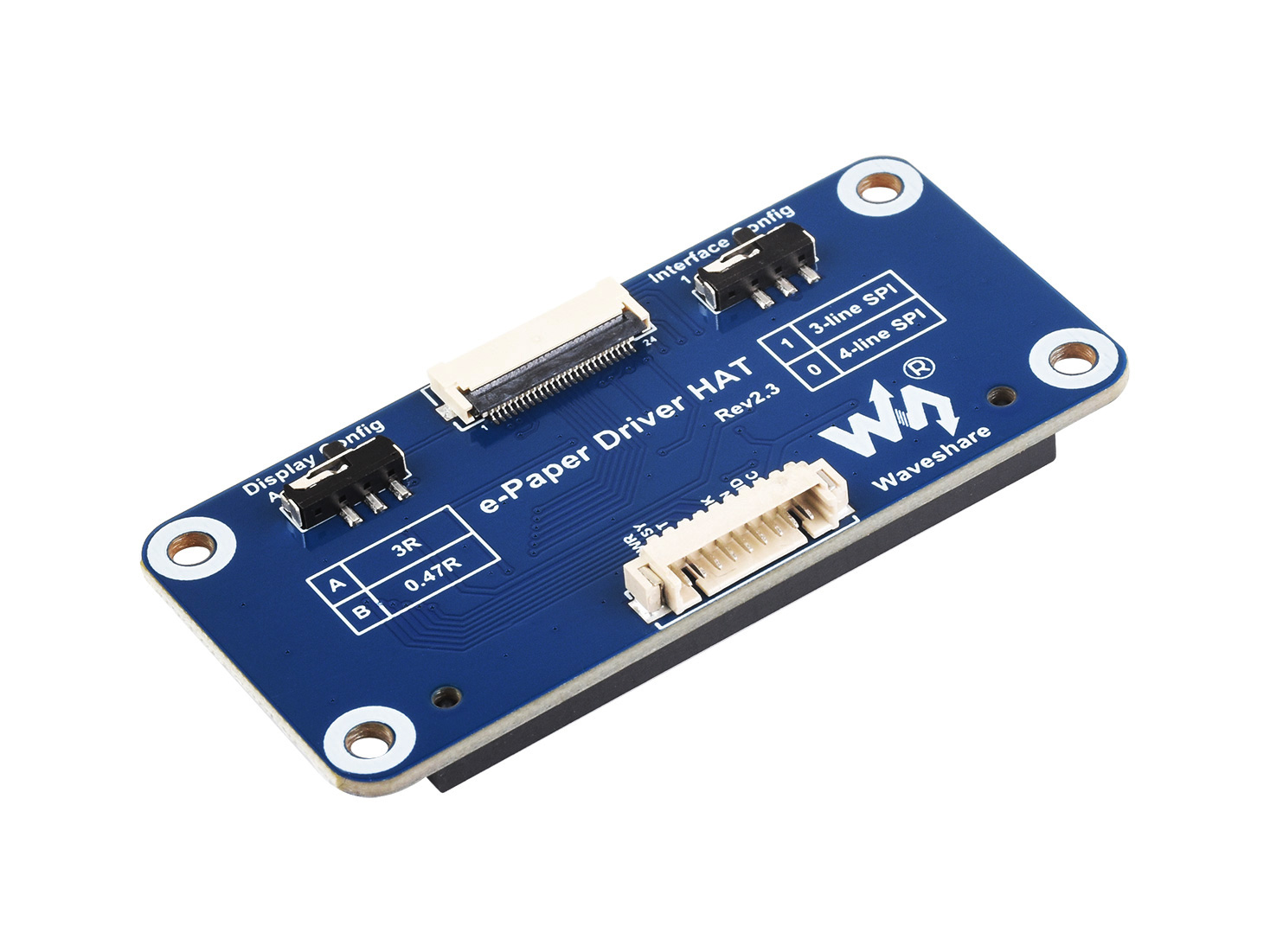

Universaler e-Paper-Rohpanel-Treiber-HAT, unterstützt die meisten Waveshare SPI-e-Paper-Rohpanels

11,89 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL13512

Produktinformationen "Universaler e-Paper-Rohpanel-Treiber-HAT, unterstützt die meisten Waveshare SPI-e-Paper-Rohpanels"

Universeller E-Paper-Treiber-HAT, unterstützt die meisten Waveshare SPI-E-Paper-Rohpaneele (nicht alle)

Universeller E-Paper-Treiber-HAT

Unterstützt Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32

kann verwendet werden, um die meisten SPI-Schnittstellen-E-Papers von Waveshare anzusteuern

Merkmale auf einen Blick

Standard-Raspberry-Pi-40-Pin-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards, Jetson Nano
SPI-Schnittstelle zum Anschluss an andere Controller-Boards wie Raspberry/Arduino/Nucleo usw.
An Bord befindlicher Spannungsübersetzer, kompatibel mit 3,3-V/5-V-MCUs
Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

Spezifikationen

Betriebsspannung	3,3 V/5 V
Schnittstelle	3-Draht-SPI, 4-Draht-SPI
Außenabmessungen	65,0 × 30,2 mm
Montagelochgröße	3,0 mm

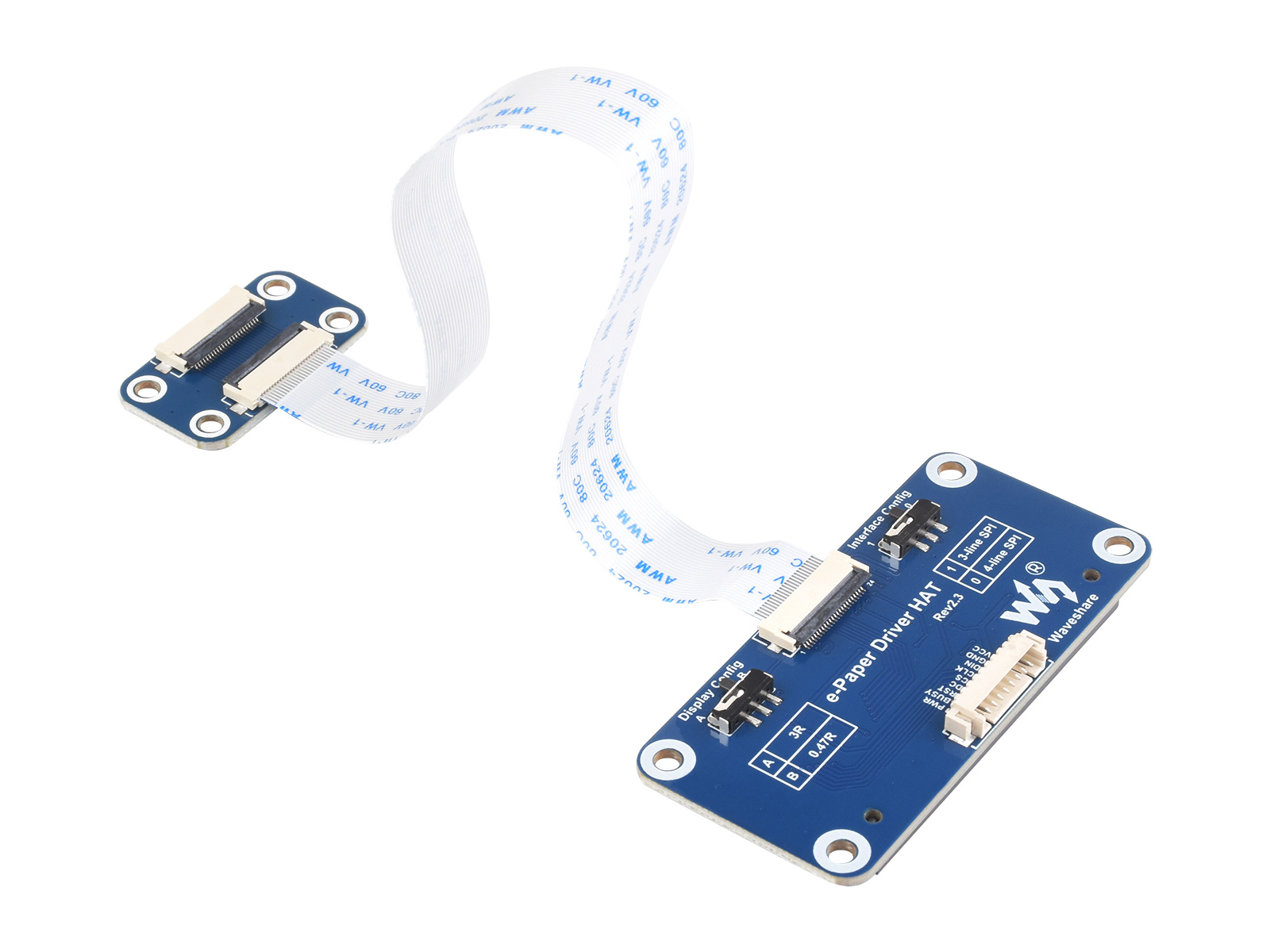

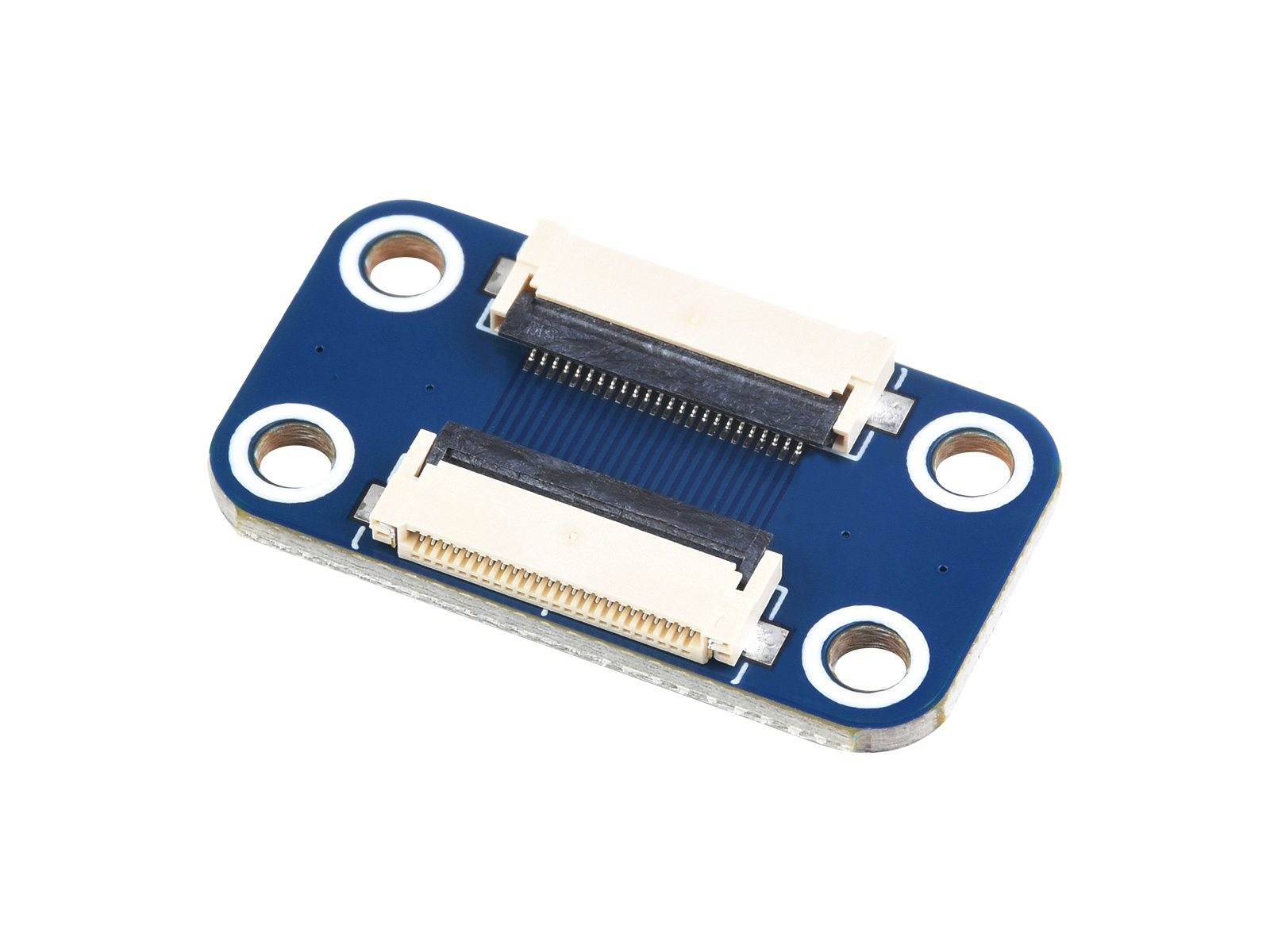

Wird mit Adapterboard und FFC-Kabel geliefert

Erweiterung der Display-Schnittstelle über FFC-Kabel, zum einfachen Anschluss an das E-Paper

Kompatibel mit mehreren E-Paper-Modellen und verschiedenen Mainboards

Anschluss an 5,83-Zoll-E-Paper

Anschluss an Raspberry Pi Zero und 5,83-Zoll-E-Paper (B)

Anschluss an Raspberry Pi Zero und 7,5-Zoll-E-Paper

Anschluss an Raspberry Pi 4B und 7,5-Zoll-E-Paper (B)

nur zur Referenz, Raspberry Pi-Boards und E-Paper-Bildschirme sind NICHT enthalten

An Bord befindliche SPI-Steuerungsschnittstelle

zur Verwendung mit anderen Controller-Boards wie Raspberry Pi/Jetson Nano/STM32/Arduino

VCC	3,3 V/5 V
GND	Masse
DIN	SPI-MOSI-Pin
CLK	SPI-SCK-Pin
CS	SPI-Chip-Auswahl, aktiv niedrig
DC	Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
RST	Externer Reset, aktiv niedrig
BUSY	Auslastungsstatusausgabe
PWR	Ein-/Ausschaltsteuerung

Produktanzeige

nur zur Referenz, der E-Paper-Bildschirm ist NICHT enthalten

Außenabmessungen

Ressourcen & Dienste

WIKI:www.waveshare.com/wiki/e-Paper_Driver_HAT

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Unterstützte E-Papers

Teilenummer	Farben	Graustufen	Auflösung	Anzeigegröße (mm)	Außenabmessung (mm)	Vollbild-Aktualisierungszeit* (s)	Teilbild-Aktualisierung	Schnittstelle
1,54-Zoll-E-Paper	Schwarz, Weiß	2	200x200	27,00 × 27,00	31,8 × 37,3	2	√	SPI
1,54-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	200x200	27,60 × 27,60	31,8 × 37,3	8	×	SPI
2,13-Zoll-E-Paper	Schwarz, Weiß	2	250x122	48,55 × 23,70	59,2 × 29,2	2	√	SPI
2,13-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	212x104	48,55 × 23,70	59,2 × 29,2	15	×	SPI
2,13-Zoll-E-Paper (D)	Schwarz, Weiß	2	212x104	48,55 × 23,70	59,2 × 29,2	2	√	SPI
2,13-Zoll-E-Paper (G)	Rot, Gelb, Schwarz, Weiß	2	250×122	48,55 × 23,70	59,2 × 29,2	25	×	SPI
2,66-Zoll-E-Paper	Schwarz, Weiß	2	296×152	30,704 × 60,088	36,304 × 71,820	6	√	SPI
2,66-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	296×152	30,704 × 60,088	36,304 × 71,820	15	×	SPI
2,7-Zoll-E-Paper	Schwarz, Weiß	4	264x176	57,29 × 38,19	70,4 × 45,8	6	√	SPI
2,7-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	264x176	57,29 × 38,19	70,4 × 45,8	15	×	SPI
2,9-Zoll-E-Paper	Schwarz, Weiß	2	296x128	66,89 × 29,05	79,0 × 36,7	2	√	SPI
2,9-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	296x128	66,89 × 29,05	79,0 × 36,7	15	√	SPI
2,9-Zoll-E-Paper (D)	Schwarz, Weiß	2	296x128	66,90 × 29,06	79,0 × 36,7	2	√	SPI
3,52-Zoll-E-Paper	Schwarz, Weiß	2	360×240	74,51 × 49,67	84,70 × 54,41	1,5	×	SPI
3,7-Zoll-E-Paper	Schwarz, Weiß	4	480×280	47,32 × 81,12	54,90 × 93,30	3	√	SPI
4,01-Zoll-E-Paper (F)	7-Farben	2	640×400	86,40 × 54,00	96,80 × 68,70	30	×	SPI
4,2-Zoll-E-Paper	Schwarz, Weiß	4	400x300	84,80 × 63,60	90,1 × 77,0	5	√	SPI
4,2-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	400x300	84,80 × 63,60	90,1 × 77,0	15	×	SPI
4,26-Zoll-E-Paper	Schwarz, Weiß	4	800 × 480	92,80 × 55,68	129,33 × 62,37	4	√	SPI
5,65-Zoll-E-Paper (F)	7-Farben	2	600×448	114,9 × 85,8	125,4 × 99,5	<35	×	SPI
5,83-Zoll-E-Paper	Schwarz, Weiß	2	600x448	119,232×88,320	125,4 × 99,5	5	×	SPI
5,83-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	600x448	119,232×88,320	125,4 × 99,5	20	×	SPI
7,5-Zoll-E-Paper	Schwarz, Weiß	2	800×480	163,20 × 97,92	170,2 × 111,2	5	√	SPI
7,5-Zoll-E-Paper (B)	Rot, Schwarz, Weiß	2	800×480	163,20 × 97,92	170,2 × 111,2	26	×	SPI
7,5-Zoll-E-Paper (G)	Schwarz, Weiß	2	800×480	163,20 × 97,92	177,20 × 118,20	5	×	SPI
13,3-Zoll-E-Paper (K)	Schwarz, Weiß	2	960×680	175,52 × 195,16	286,32 × 212,26	5	√	SPI

* Vollbild-Aktualisierungszeit: Lokale Aktualisierungszeit ohne Netzwerkübertragung. Bei der Aktualisierung über eine Netzwerkverbindung dauert dies in der Regel 1–5 Minuten, abhängig von der Netzwerkart, der Verbindungsqualität, der Bildgröße usw.

Vergleich von E-Paper-Rohpaneelen

Lieferumfang

Hinweis: E-Paper und Raspberry Pi sind NICHT enthalten.

E-Paper-Treiber-HAT x1
RPi-Schraubenpaket (2 Stk.) x1
GH1.25 9-Pin-Kabel ~20 cm x1
