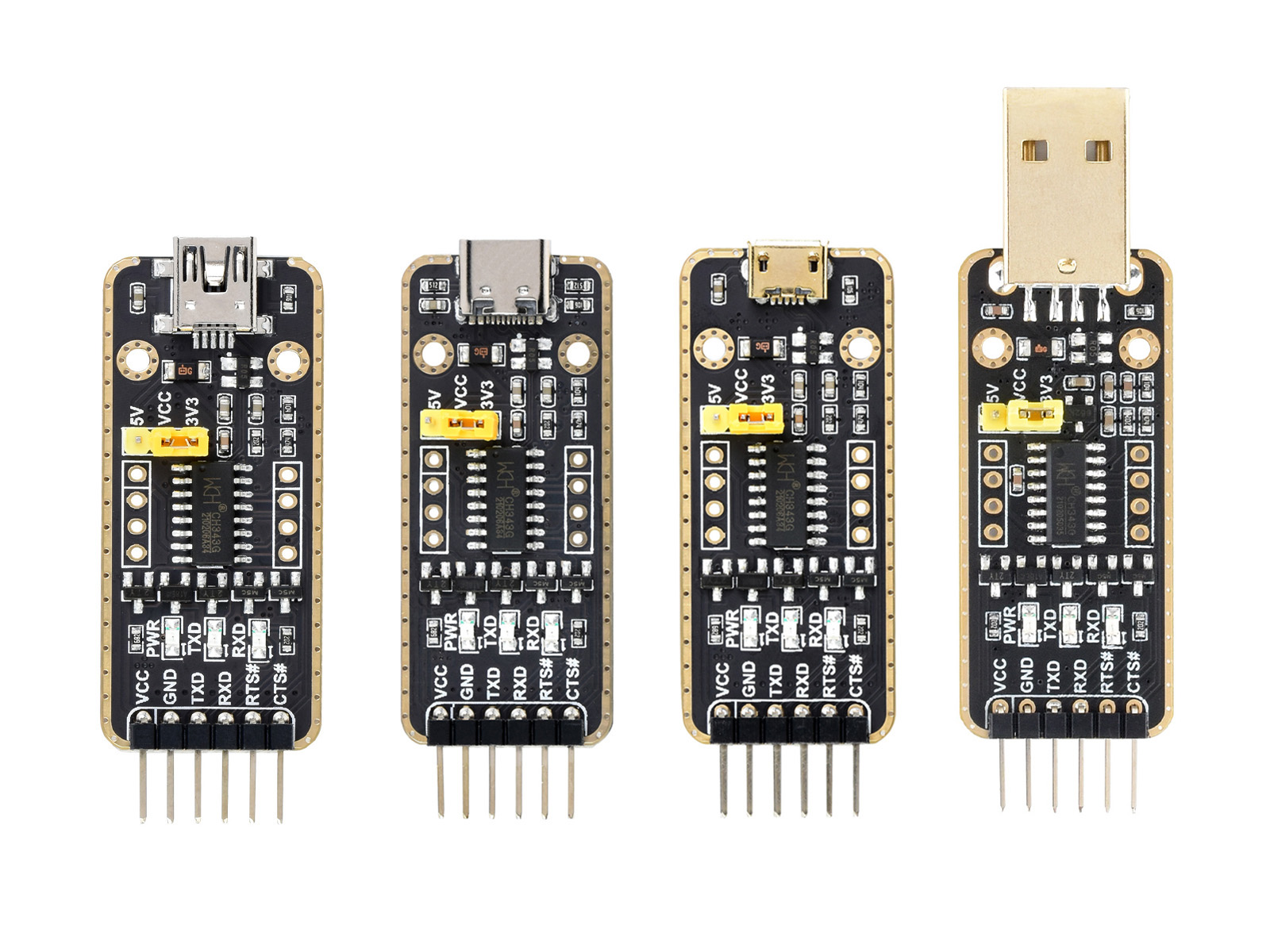

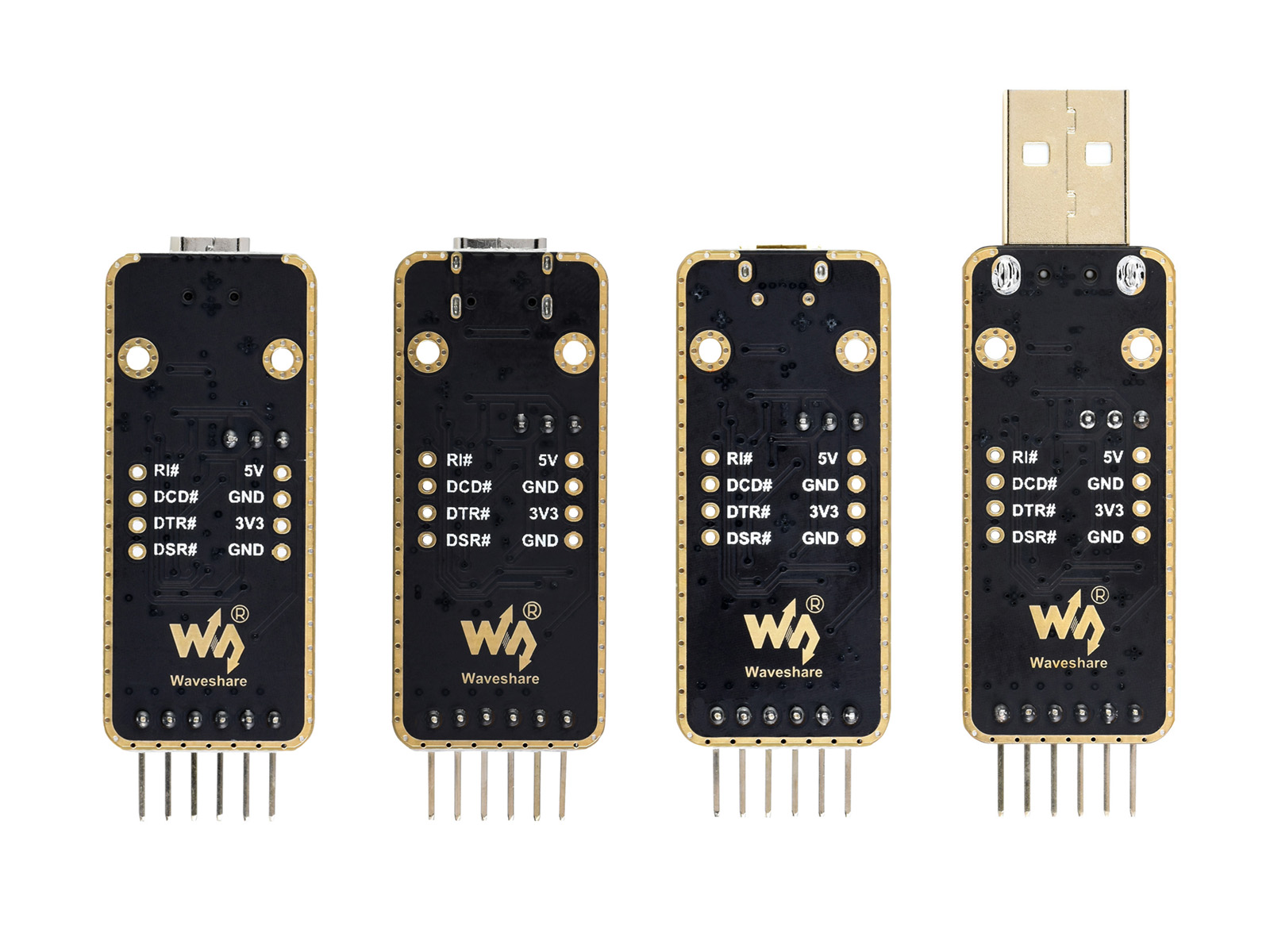

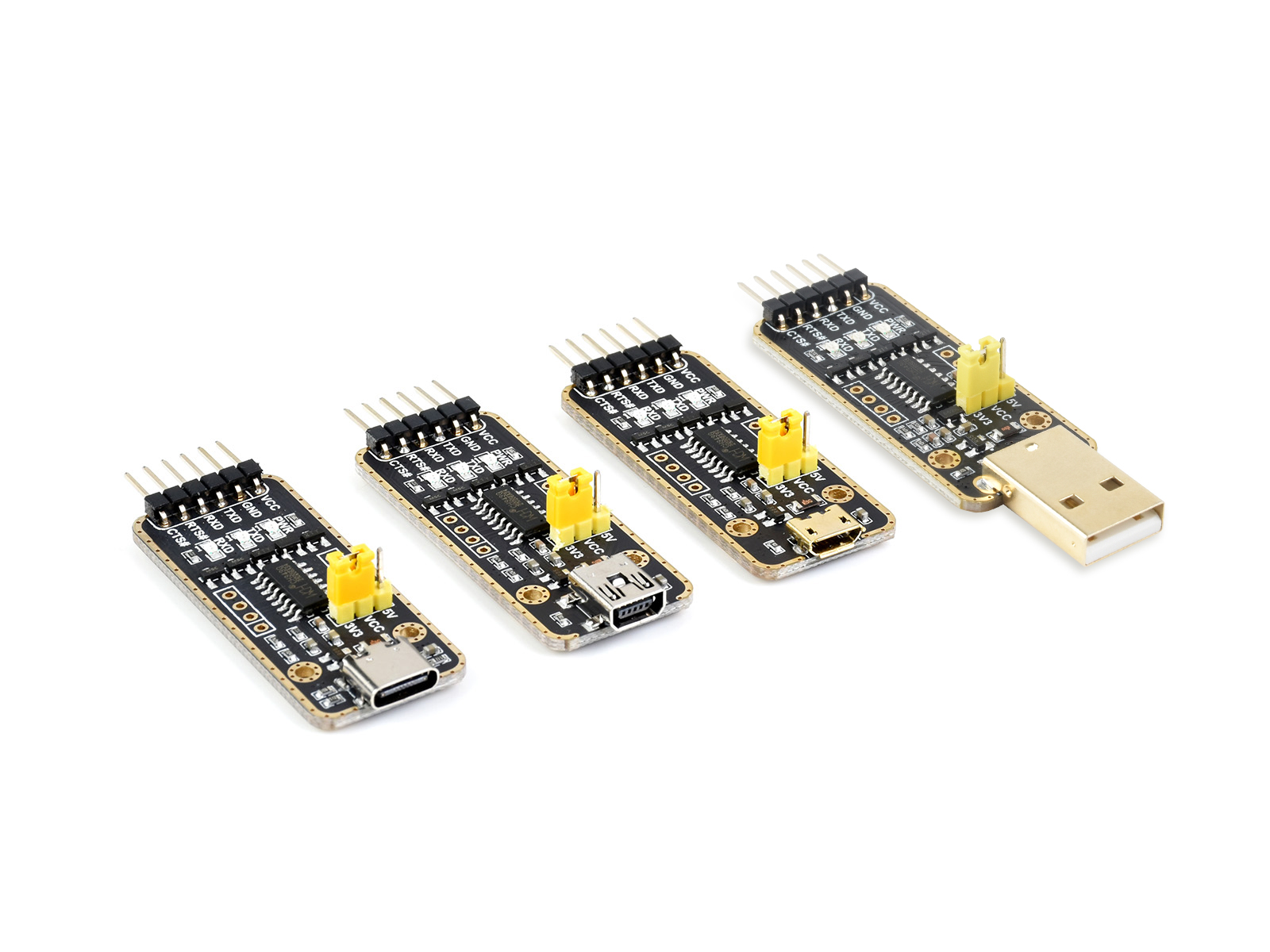

USB-zu-UART-Modul, Micro-/Mini-/Typ-A-/Typ-C-Anschlüsse, Hochgeschwindigkeitsübertragung
4,15 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "USB-zu-UART-Modul, Micro-/Mini-/Typ-A-/Typ-C-Anschlüsse, Hochgeschwindigkeitsübertragung"
Stabile Übertragung | Für mehrere Geräte geeignet | Kompatibel mit mehreren Systemen
- Verwendet den neuen CH343G-Chip. Im Vergleich zum CH340G unterstützt er höhere Datenraten (bis zu 6 Mbps) und mehr serielle IO-Pegelschwellen (5V / 3,3V / 2,5V / 1,8V)
- Unterstützt Mac, Linux, Android, Windows 7/8/8.1/10/11
- Integrierter rückstellbarer Sicherungsschalter und Überspannungsschutz, Schutz vor Überstrom und Überspannung, Schutz vor Spannungsspitzen und statischer Entladung, verbesserte Stoßfestigkeit, stabile und sichere Kommunikationsleistung
- Integrierte IO-Schutzschaltungen, Schutz vor Spannungsspitzen und statischer Entladung, stabile und sichere Kommunikationsleistung
- Integrierte 3,3V- und 5V-TTL-Pegelumschaltstifte zur Auswahl des TTL-Kommunikationspegels
- Unterstützt 3,3V/5V-Ausgang (das Modul wird über USB gespeist, der onboard-Jumper muss entsprechend auf 3,3V oder 5V kurzgeschlossen werden)
- Verwendet ein doppelseitiges Schwarztauchgold-Verfahren, langlebig und optisch ansprechend
| HOST-SCHNITTSTELLE | USB |
|---|---|
| GERÄTE-SCHNITTSTELLE | UART |
| KOMMUNIKATIONSBEREICH | 50bps ~ 6Mbps |
| USB-GERÄTESCHNITTSTELLE | Stecker: Mini-USB, Micro-USB, USB Typ-A, USB Typ-C; Schutz: rückstellbare Sicherung, ESD-Schutz |
| UART-SCHNITTSTELLE | Stecker: 6-poliger rechtwinkliger Stiftleiste; Schutz: IO-Schutzdiode |
Integrierter rückstellbarer Sicherungsschalter und Überspannungsschutz, verhindert Überstrom und Überspannung, verbessert die Stoßfestigkeit; Integrierte IO-Schutzschaltung, Schutz vor Spannungsspitzen und statischer Entladung, stabile und sichere Kommunikationsleistung
Kompatibel mit beliebten Systemen wie Win7/8/8.1/10/11, Mac, Linux, Android...
| Beschreibung der Anzeigen | |
|---|---|
| PWR | Stromanzeige, leuchtet auf, wenn Spannung an der USB-Schnittstelle erkannt wird |
| RXD | Empfangsanzeige, leuchtet auf, wenn Daten von der Geräteschnittstelle zurückgesendet werden |
| TXD | Sendeanzeige, leuchtet auf, wenn Daten von USB gesendet werden |
| VCC | 5V oder 3,3V Ausgang für externe Geräte (konfiguriert über Jumper) |
|---|---|
| GND | Masse |
| TXD | Verbindet sich mit MCU.RXD |
| RXD | Verbindet sich mit MCU.TXD |
| RTS# | Verbindet sich mit MCU.CTS |
| CTS# | Verbindet sich mit MCU.RTS |
Bitte wählen Sie vor der Bestellung den passenden Anschluss
Lieferumfang
- OPTIONEN CH343 USB UART Board x1
- 6-poliges Squid-Kabel x1
