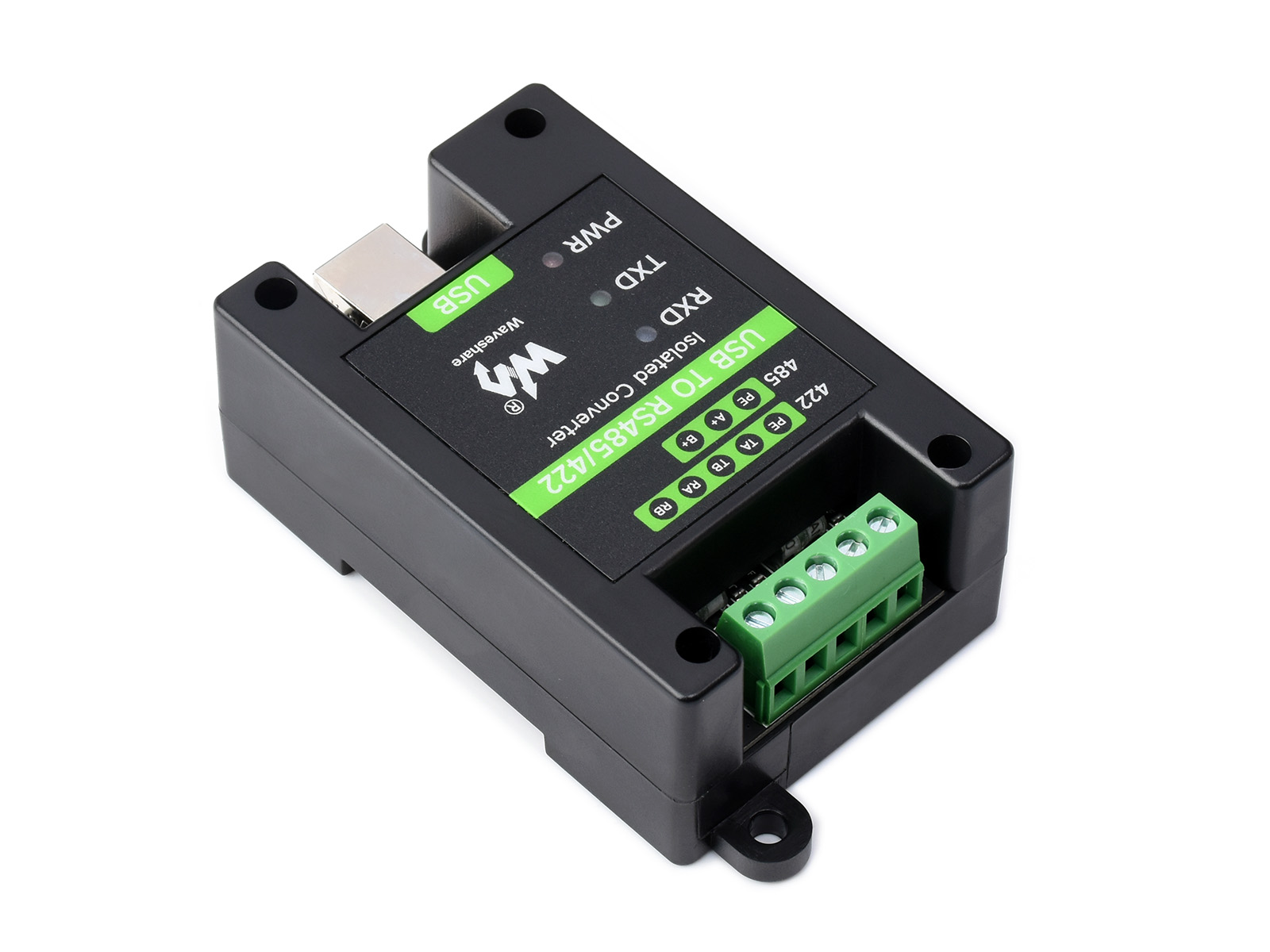

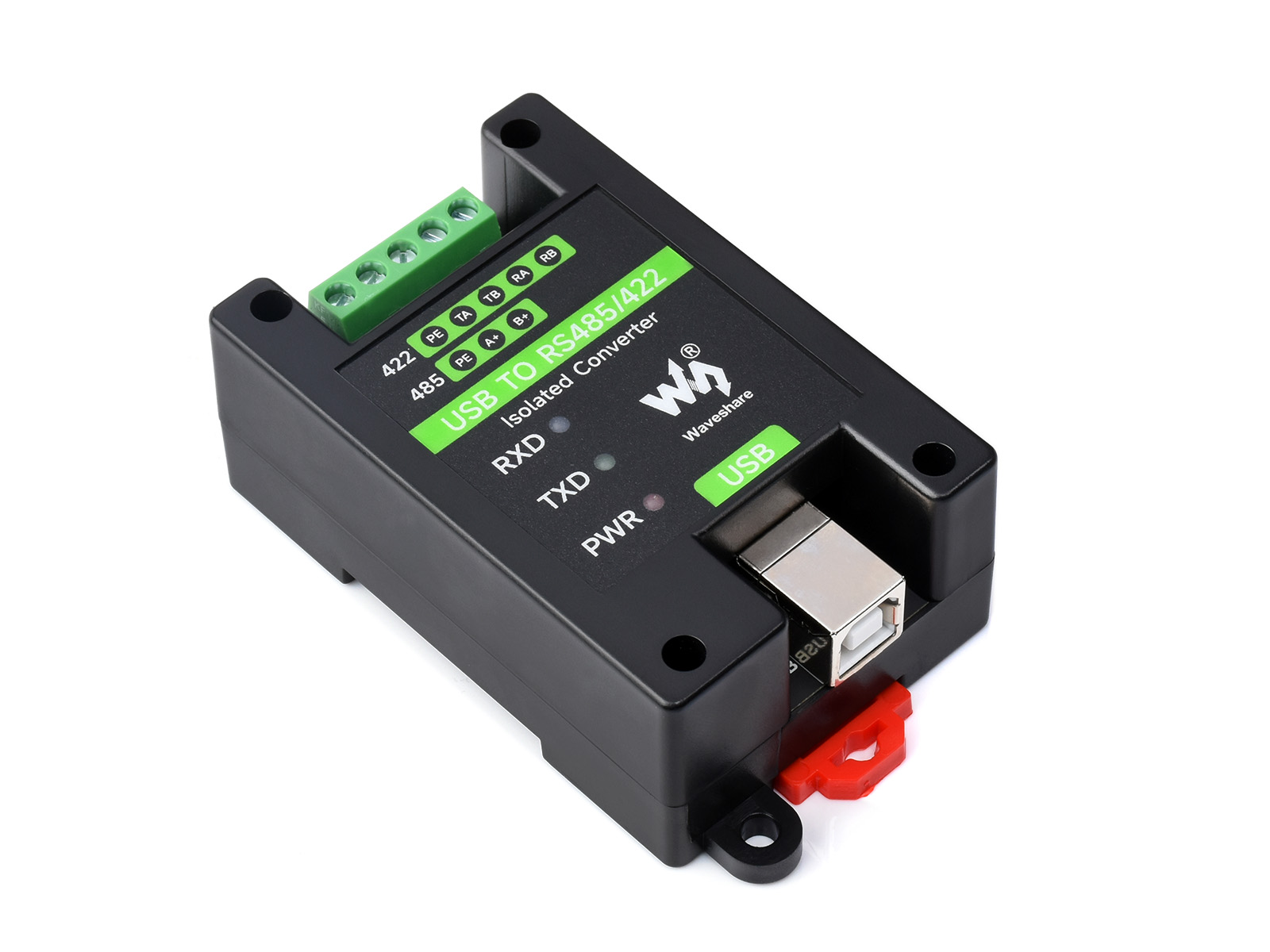

USB-zu-RS485/422-Industrieller Isolierter Konverter, mit Original-FT232RL und SP485EEN an Bord, Mehrfacher Schutz
21,41 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "USB-zu-RS485/422-Industrieller Isolierter Konverter, mit Original-FT232RL und SP485EEN an Bord, Mehrfacher Schutz"
Verwendet eine Lösung mit den Original-Chips FT232RNL und SP485EEN, bietet stabile Kommunikation mit integrierter galvanischer Trennung, Blitzschutz und Antistatikschutz usw. Es ist die ideale Wahl für industrielle Steuerungsgeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.
- Original-FT232RL- und SP485EEN-Chips an Bord. Schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität
- Integrierte galvanische Trennung der Stromversorgung an Bord, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- Integrierte digitale Isolation an Bord, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, geringer Stromverbrauch
- TVS (Transient Voltage Suppressor) an Bord, unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, Blitzschutz & Antistatik
- Selbstheilender Sicherungsschalter und Schutzdioden an Bord, gewährleisten stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit
- 15-kV-ESD-Isolationsschutz und 600-W-Blitzschutz & Überspannungsschutz an Bord
- 120-Ω-Terminierungswiderstand an den RS485/RS422-Anschlüssen an Bord, standardmäßig deaktiviert, konfigurierbar über Jumper
- 3 LEDs zur Anzeige von Stromversorgung und Sendestatus
- Industrielles ABS-Gehäuse für Hutschiene-Montage, klein im Format, einfach zu installieren und kosteneffizient
| PRODUKT-TYP | Konverter im Industrieformat mit galvanischer Trennung, USB zu RS485/422 | |
|---|---|---|
| Baudrate | FT232RNL | 300 bps ~ 3 Mbps |
| Host-Anschluss | USB | |
| Geräteanschluss | RS485/422 | |
| USB | Betriebsspannung | 5 V |
| Steckverbinder | USB-B | |
| Schutz | 200-mA-Selbstsicherungsschalter, ESD-Schutz | |
| Übertragungsentfernung | Ca. 5 m | |
| RS485/422 | Steckverbinder | Schraubklemme |
| Pins | A+, B-, PE | |
| Richtungssteuerung | Hardware-automatische Steuerung | |
| Schutz | 600 W Blitzschutz und Überspannungsunterdrückung, 15 kV ESD-Schutz (120-Ω-Ausgleichswiderstand an Bord) | |
| Übertragungsentfernung | Ca. 1,2 km (niedrige Rate) | |
| Übertragungsmodus | Punkt-zu-Mehrpunkt (bis zu 32 Knoten, es wird empfohlen, für 16 oder mehr Knoten Repeater zu verwenden) | |
| LED-Anzeigen | PWR | Rote Stromanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird |
| TXD | Grüne TX-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet | |
| RXD | Blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden | |
| Betriebsumgebung | Temperatur | -15 °C ~ 70 °C |
| Luftfeuchtigkeit | 5 % rF ~ 95 % rF | |
| Betriebssystem | Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7 | |

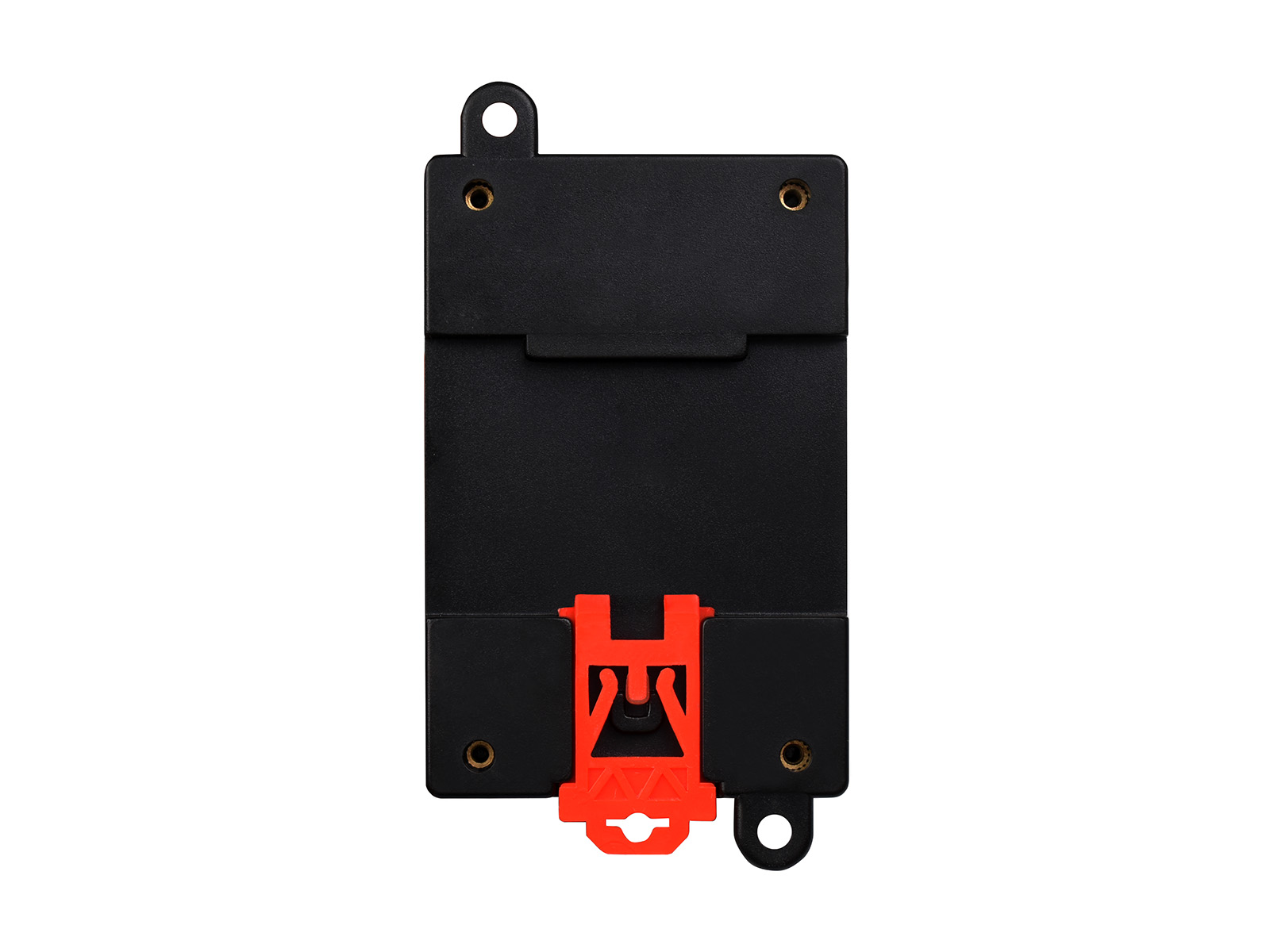

| Aussehen | Gehäuse | Hutschiene-ABS-Gehäuse, geeignet für 35-mm-DIN-Hutschiene |
| Abmessungen | 81,9 × 54,0 × 32,0 mm | |
Original-FT232RL- und SP485EEN-Chips an Bord, bieten bessere Stabilität und Kompatibilität
- Integrierte galvanische Trennung der Stromversorgung an Bord, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
- Integrierte digitale Isolation an Bord, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, geringer Stromverbrauch
TVS (Transient Voltage Suppressor) an Bord, unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, Blitzschutz & ESD-Schutz. Selbstheilender Sicherungsschalter und Schutzdioden an Bord, gewährleisten stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit.
Das USB-Signal kann in ein balanciertes differentieller RS485/422-Signal umgewandelt werden und die Übertragungsrate ist stabil. Die Übertragungsentfernung beträgt ca. 1,2 km für RS485/422 und ca. 5 Meter für USB.
Unterstützt Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP usw.

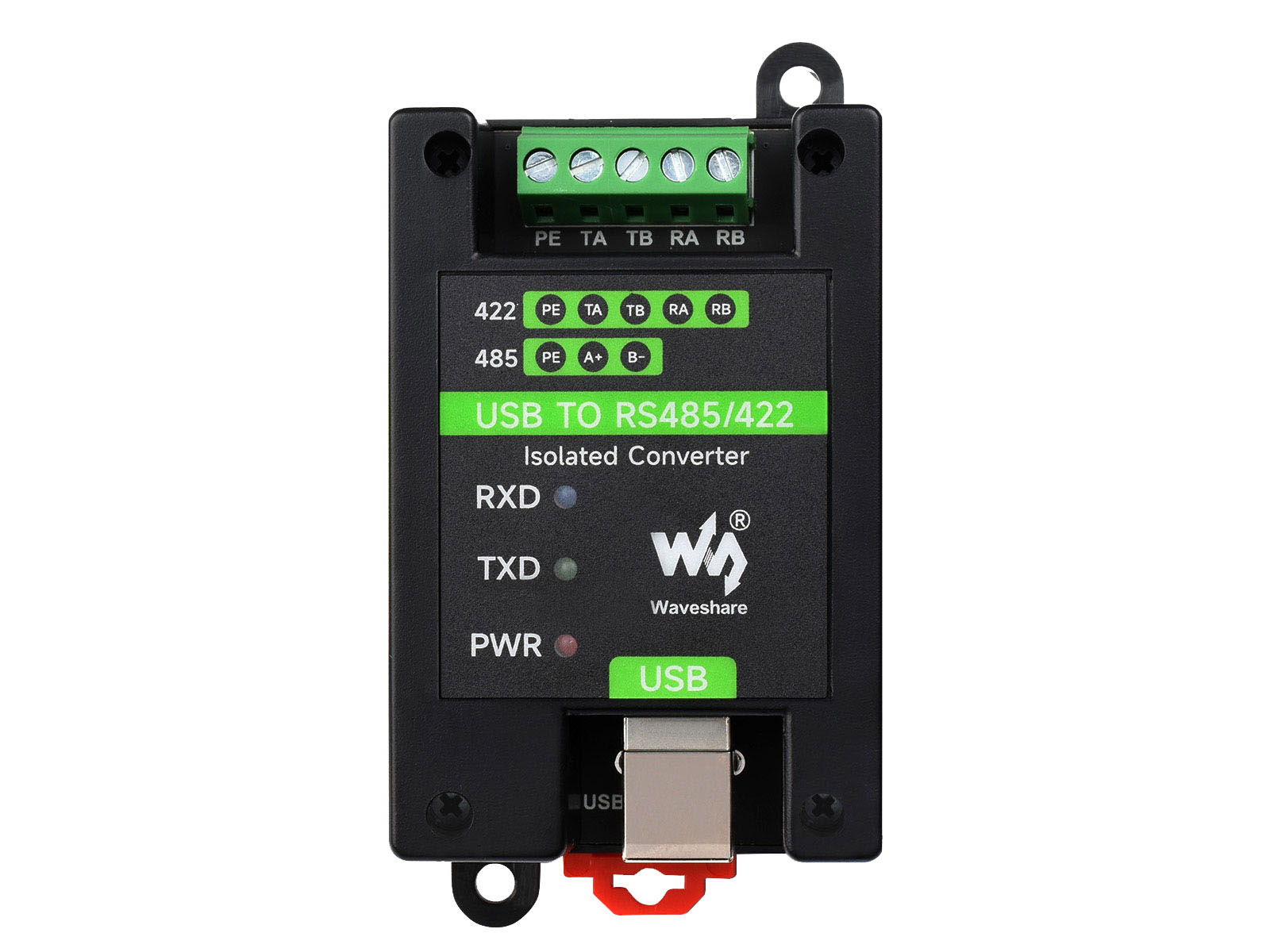

| Schnittstelle | PE | TA | TB | RA | RB |
|---|---|---|---|---|---|
| RS422 | Signalmasse | Differenzielles Sendesignal positiv T+ | Differenzielles Sendesignal negativ T- | Differenzielles Empfangssignal positiv R+ | Differenzielles Empfangssignal negativ R- |
| RS485 | Signalmasse | Differenzielles Signal positiv A+ | Differenzielles Signal negativ B- | NC | NC |
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- USB-zu-RS485/422 x1
- USB-A-Male-zu-USB-B-Male-Kabel ~1,2 m x1
- Schraubendreher x1
