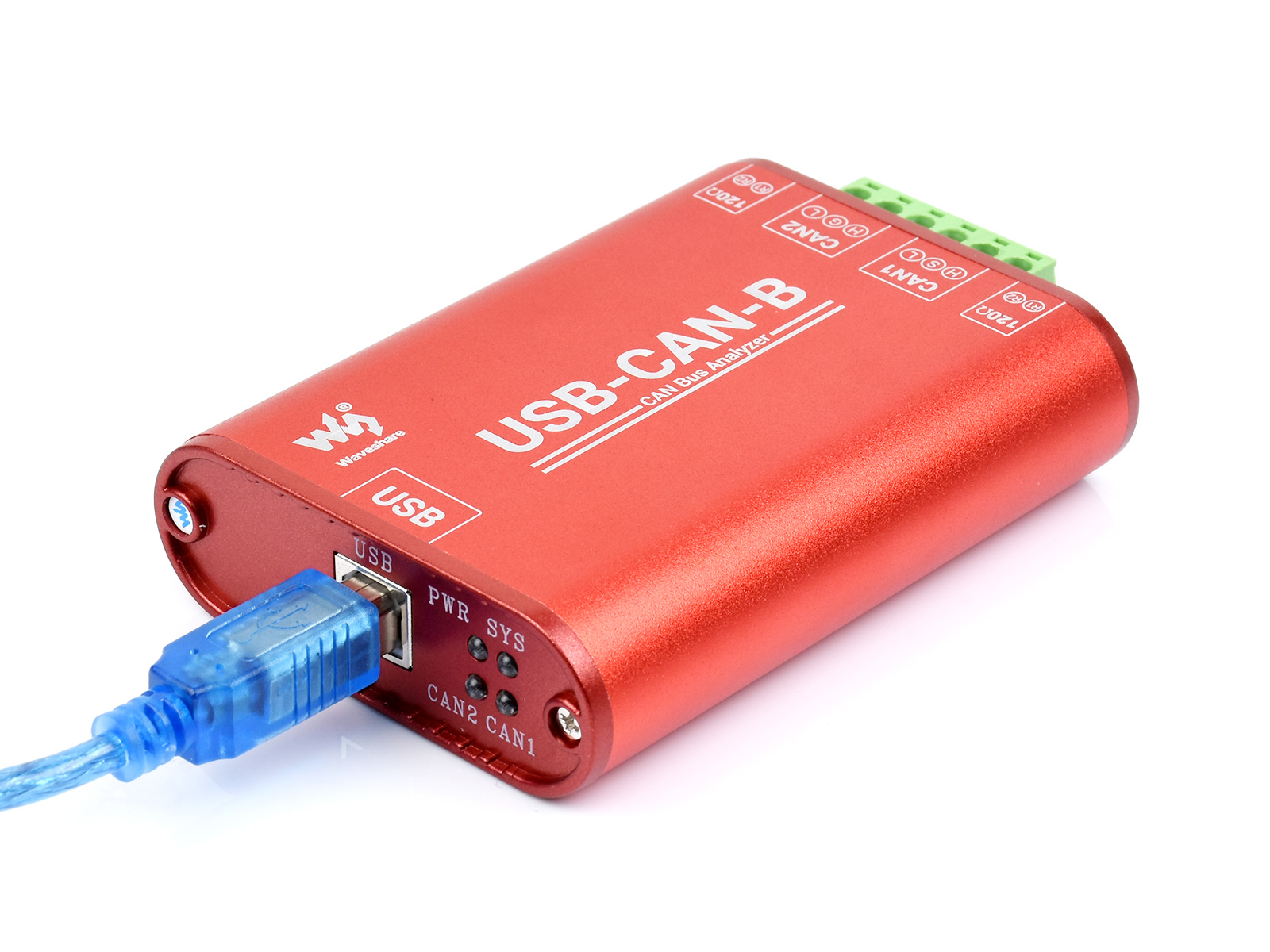

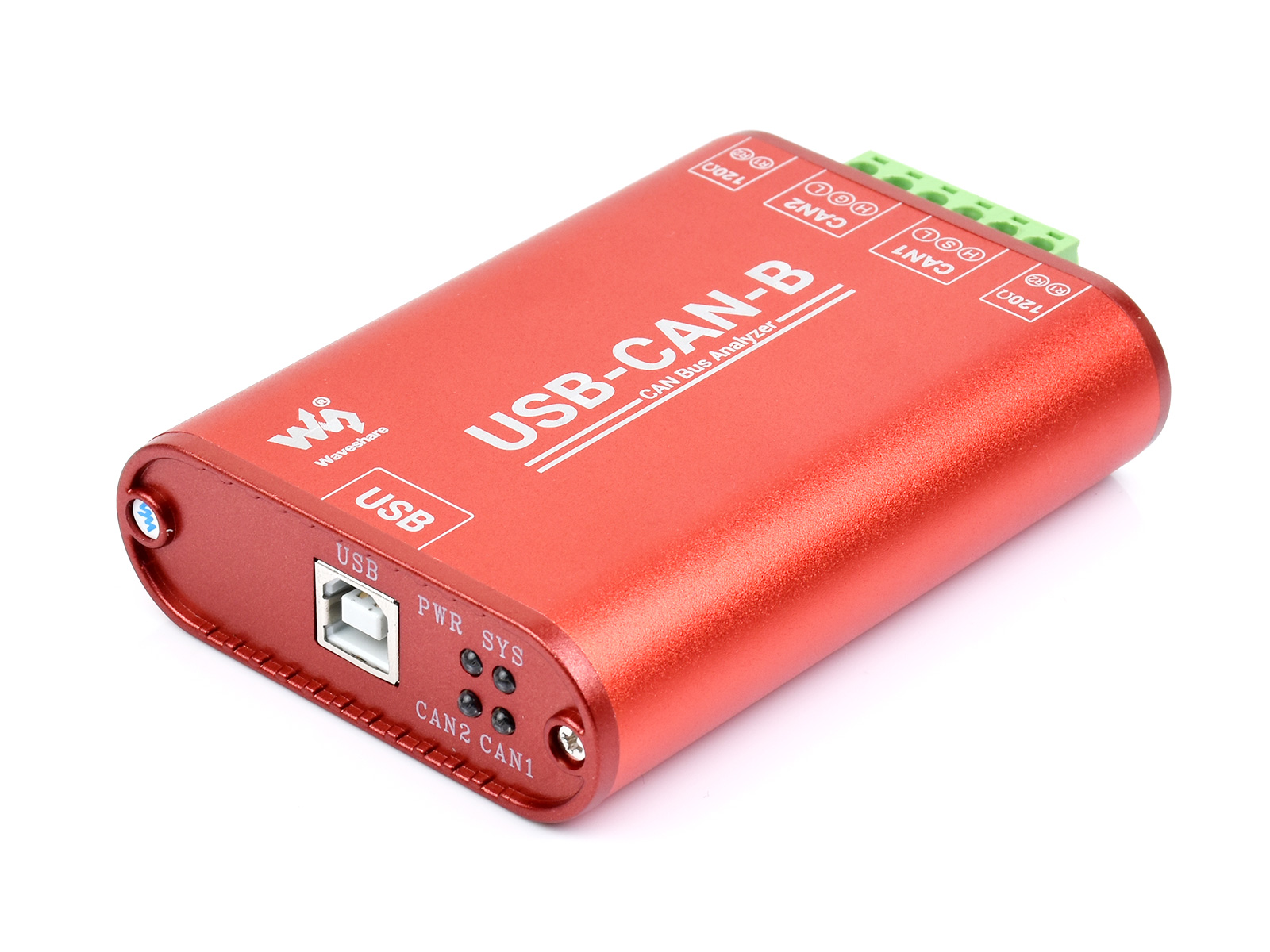

USB-zu-CAN-Adapter, Dual-Channel-CAN-Analysator, industrielle Isolierung
Produktinformationen "USB-zu-CAN-Adapter, Dual-Channel-CAN-Analysator, industrielle Isolierung"
USB-zu-CAN
CAN-Schnittstellenkarte
CAN-Bus-Analysator
USB-CAN-B ist ein industrieller Hochleistungs-USB-zu-CAN-Adapter, eine CAN-Bus-Kommunikationsschnittstellenkarte und ein CAN-Protokoll-Datenanalysator. Integriert zwei unabhängige Kanäle mit elektrischer Isolation und mehreren Schutzschaltungen. Unterstützt Windows- und Linux-Systeme, wird mit Treibern, CANTools-Software, Beispielen zur sekundären Entwicklung und Tutorials geliefert. Er kann über den USB-Anschluss mit dem PC oder dem Industrie-Steuerrechner verbunden werden, um die Sende-/Empfangssteuerung, Datenanalyse, -sammlung und -überwachung des CAN-Bus-Netzwerks zu realisieren. Kompakt in der Größe und einfach zu bedienen, kann er zum Lernen und Debuggen des CAN-Bus sowie zur sekundären Entwicklung und Integration in verschiedene industrielle, Stromversorgungs-Kommunikations- und intelligente Steuerungsanwendungen verwendet werden, die CAN-Bus-Kommunikation erfordern.
| Produkttyp | Industrielle Qualität: USB-zu-CAN-Schnittstellenwandler/CAN-Bus-Kommunikationsschnittstellenkarte/CAN-Protokoll-Datenanalysator | |
|---|---|---|
| USB | Betriebsspannung | 5V (direkt über USB-Anschluss versorgt, keine externe Stromversorgung erforderlich) |
| Steckverbinder | USB-B | |
| CAN-Schnittstelle | CAN-Kanal | Zwei-Kanal: CAN1 und CAN2 (unabhängig und isoliert) |

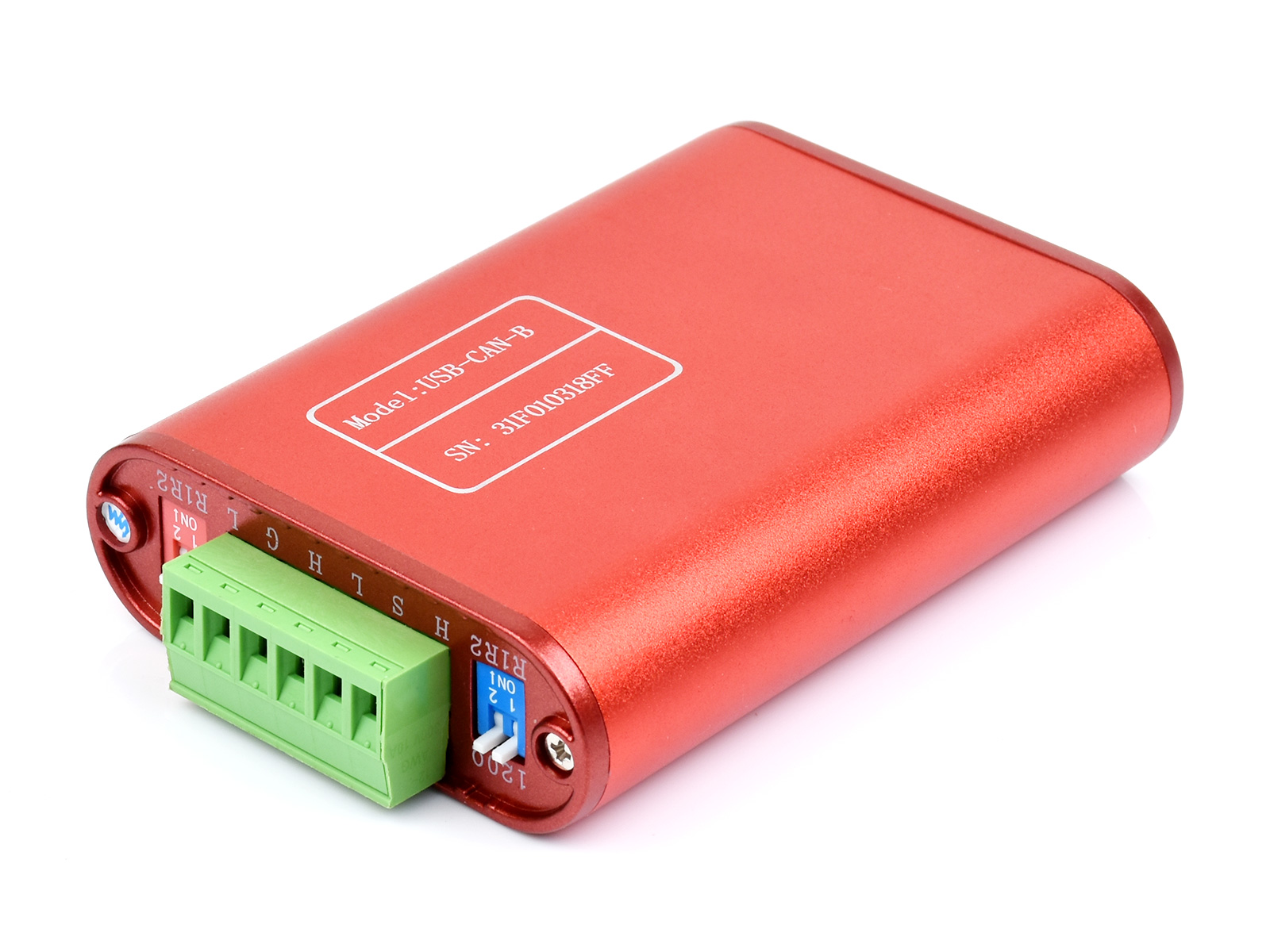

| Steckverbinder | CAN-Bus-Schraubklemme (OPEN6 5,08 mm Rastermaß) | |
| Endwiderstand | Jeder CAN-Kanal verfügt über zwei integrierte 120Ω-Endwiderstände, die über einen Schalter aktiviert werden können | |
| Baudrate | 10Kbps~1Mbps (per Software konfigurierbar) | |
| Protokollunterstützung | CAN2.0A, CAN2.0B, CANOpen, SAE J1939, DeviceNet, iCAN, ISO 15765 Protokoll | |
| Hardwareunterstützung | Single-Wire CAN, High-Speed CAN, Low-Speed/Fault-Tolerant CAN (CAN2 kann per Software auf High-Speed CAN oder Low-Speed/Fault-Tolerant CAN eingestellt werden) | |
| Übertragungsgeschwindigkeit | Der Empfang und Versand jedes CAN-Kanals kann erreichen: 8500 Frames/s | |
| Sende-Puffer | 2000 Frames Empfangspuffer und 1000 Frames Sendepuffer pro Kanal (automatische Neuerstellung bei Übertragungsfehlern) | |

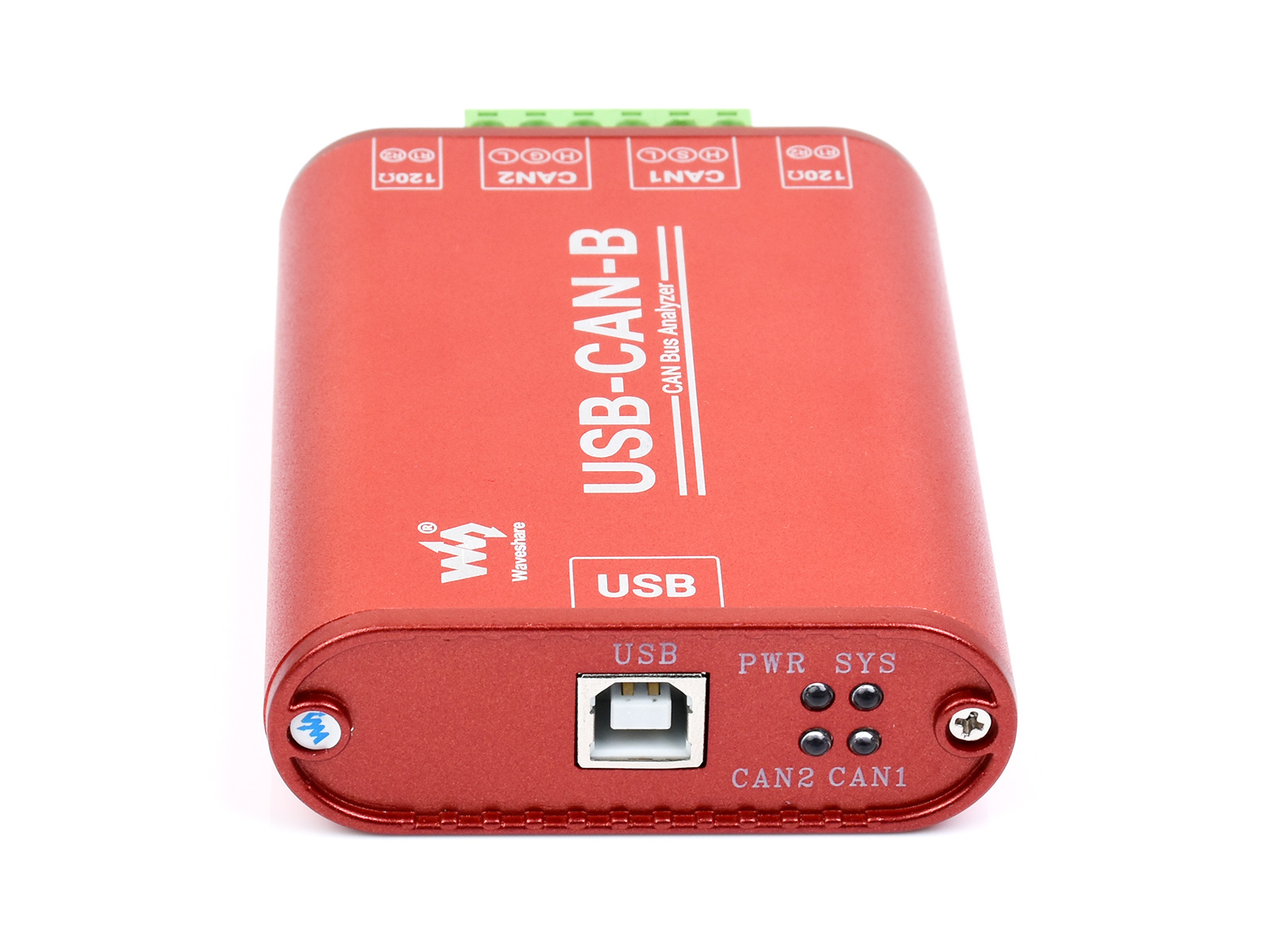

| Anzeigen | PWR | Stromanzeige |
| SYS | Systemstatusanzeige, normalerweise aus; leuchtet dauerhaft bei einem Busfehler | |
| CAN1 | CAN1-Kanalanzeige (blinkt beim Senden und Empfangen von Daten) | |
| CAN2 | CAN2-Kanalanzeige (blinkt beim Senden und Empfangen von Daten) | |
| Systemunterstützung | Windows | Windows XP/7/8/10/11 (32/64 Bit) |
| Linux | Raspberry Pi OS, Ubuntu (Jetson Nano), VMware Virtual PC und so weiter. | |
| Betriebstemperatur | -40~85℃ | |
| Gehäusematerial | Aluminiumlegierung-Gehäuse + 3D-flammhemmende Isolierplatten auf beiden Seiten (Dieses Design bietet besseren Schutz gegen Entladungen an Metallspitzen, verbessert die Produktsicherheit und verlängert die Lebensdauer) | |
| Abmessungen | 104 x 70 x 25 mm | |
Verwendet eine Hochgeschwindigkeits-USB2.0-Schnittstelle, kompatibel mit USB 1.1 und USB 3.0. Zwei CAN-Bus-Schnittstellen unterstützen die bidirektionale Übertragung, können unabhängig voneinander arbeiten, ohne sich gegenseitig zu beeinflussen.
CAN-Baudrate ist im Bereich von 10Kbps-1Mbps konfigurierbar. Unterstützt Baudratenberechnung, automatische Erkennung und Einstellung über das Konfigurationstool.
Unterstützt CAN 2.0A, CAN 2.0B, CANOpen, SAE1939, DeviceNet, iCAN, ISO 15765 Protokolle.
CAN2 kann per Software als High-Speed CAN oder Low-Speed/Fault-Tolerant CAN eingestellt werden.
Bietet Beispiele für sekundäre Entwicklungsprojekte auf verschiedenen gängigen Entwicklungsplattformen: C++Builder, C#, VC, VB, VB.NET, Delphi, LabVIEW, LabWindows/CVI, Qt, Matlab, Python/Python-can, Qt-Beispiele unter Linux.
Unterstützt Windows XP/7/8/10/11 und Linux-Systeme wie Raspberry Pi OS und Ubuntu unter Jetson Nano, bietet entsprechende Treiberbibliotheken, Entwicklungsbeispiele und Nutzungstutorials, bequem für den Einstieg und die sekundäre Entwicklung.
Verwendet Original-Controller von Microchip und 32-Bit-MIPS-M4K®-Core, bis zu 80 MHz Frequenz, hohe Leistung, stabil und zuverlässig.
ADI-Hochgeschwindigkeits-Magnetkopplungs-Isolation, 2500 VDC elektrische Isolation, USB, CAN1 und CAN2 dreipolige Vollisolierung, höhere Kommunikationssicherheit und Stabilität.
Unterstützt, dass ein PC mehrere CAN-Analysatoren gleichzeitig ausführt, ohne sich gegenseitig zu stören, bis zu 128 Geräte nach Tests. Geeignet für die Überwachung mehrerer CAN-Netzwerke gleichzeitig mit einem Überwachungsgerät oder für Datenvergleich und -überprüfung usw.
Lieferumfang
- USB-CAN-B x1
- Car OBD Adapter x2
- USB Typ A Stecker zu Typ B Stecker Kabel x1
- 4poliges Kabel x1
- Schraubendreher x1
