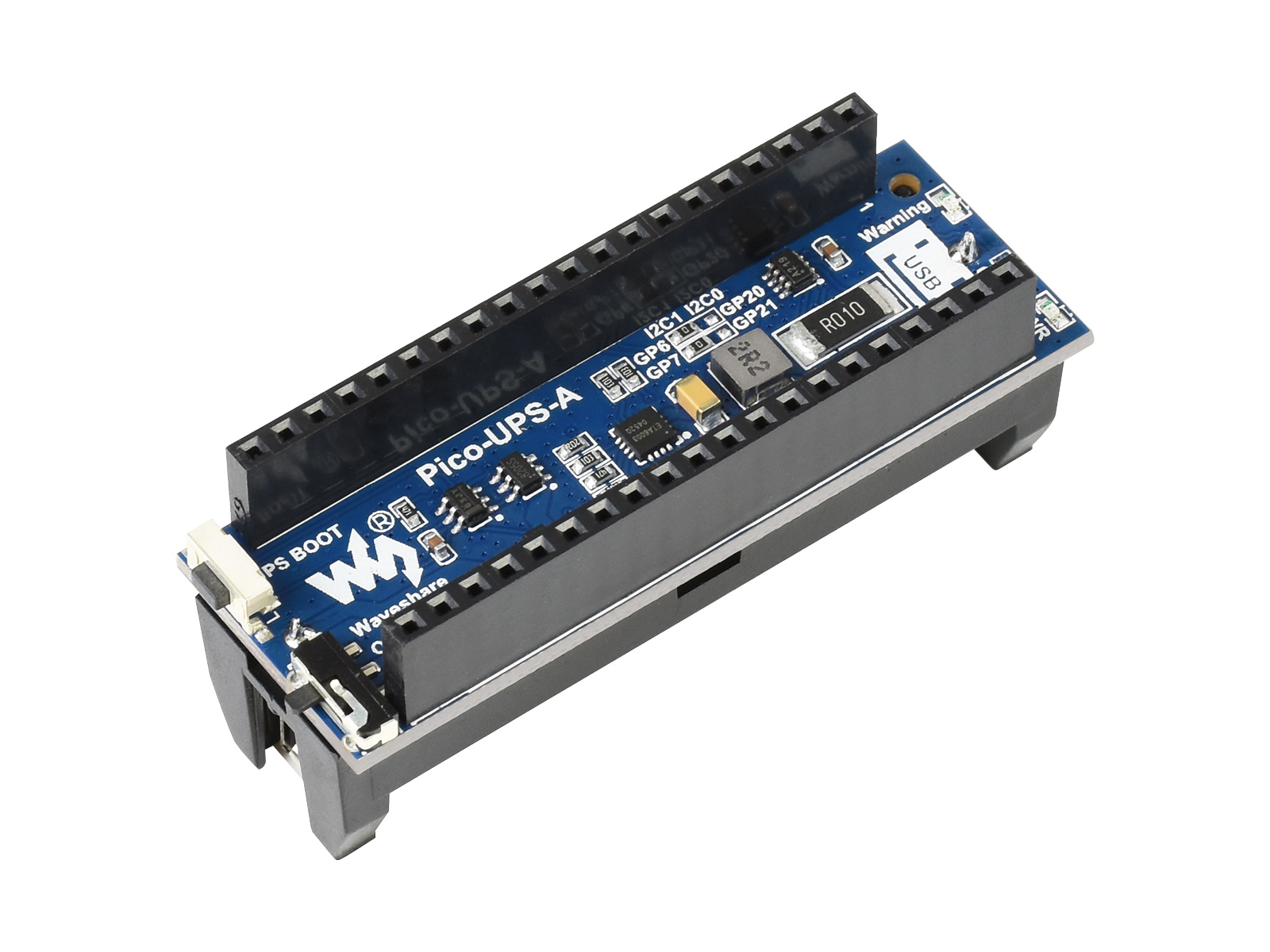

UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung

15,46 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL19694

Produktinformationen "UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung"

Kurzbeschreibung: UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung

UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung

Unterbrechungsfreie Stromversorgung für Pico

Hält Ihren Pico während des Ladevorgangs am Laufen und überwacht den Batteriestatus über I2C

SICHERHEITSHINWEISE

Li-Ion- und Li-Po-Akkus sind sehr instabil. Sie können bei unsachgemäßer Aufladung oder Verwendung Brände, Personenschäden oder Sachschäden verursachen.
Verbinden Sie die Polarität beim Laden oder Entladen des Akkus nicht verkehrt herum. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Aufladen des Akkus.
Mischen Sie keine alten Akkus mit neuen und vermeiden Sie die Verwendung von Akkus verschiedener Marken.
Beim Kauf eines Lithium-Akkus sollte stets sichergestellt werden, dass die Akkuspezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Akkus von einem seriösen Hersteller und stellen Sie durch einen Alterungstest sicher, dass die Akkus stabil und sicher funktionieren.
Lithium-Akkus haben eine begrenzte Zyklenlebensdauer und verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die maximale Zyklenlebensdauer erreicht ist oder nach zwei Jahren Betriebszeit, je nachdem, was zuerst eintritt.
Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fernab von entflammbaren und explosiven Gegenständen und außerhalb der Reichweite von Kindern, um jegliche Unfälle durch unsachgemäße Lagerung zu vermeiden.

Merkmale auf einen Blick

Der Pico-UPS-A ist ein dediziertes UPS (Unterbrechungsfreie Stromversorgung)-Modul, das für den Raspberry Pi Pico entwickelt wurde. Er integriert einen Li-Ion-Akku-Schaltnetzteil-Lader mit Power-Path-Management und einen Spannungs-/Stromüberwachungschip, der die Überwachung des Batteriebetriebsstatus über den I2C-Bus ermöglicht.

Standard-Raspberry-Pi-Pico-Header, unterstützt Raspberry-Pi-Pico-Serienboards
Integriert einen Li-Ion-Akku-Schaltnetzteil-Lader mit dynamischem Power-Path-Management für eine stabilere Stromversorgung
I2C-Bus-Kommunikation, Echtzeitüberwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität
Mehrfache Batterieschutzschaltungen: Überladeschutz/Entladeschutz, Überstromschutz, Kurzschlussschutz und Polungsschutz sowie die Funktion zum Ausgleichsladen, sicherer und stabiler
An Bord befindliche Ladeanzeige, Stromanzeige und Batteriewarnanzeige zur Überprüfung, ob die Batterie korrekt angeschlossen ist
Liefert Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)

Spezifikationen

Ladespannung	5V
Steuerbus	I2C
Unterstützte Batterie	14500 Li-Ion-Akku (NICHT enthalten)
Abmessungen	60 × 21mm

Kompatibilität des Raspberry Pi Pico-Headers

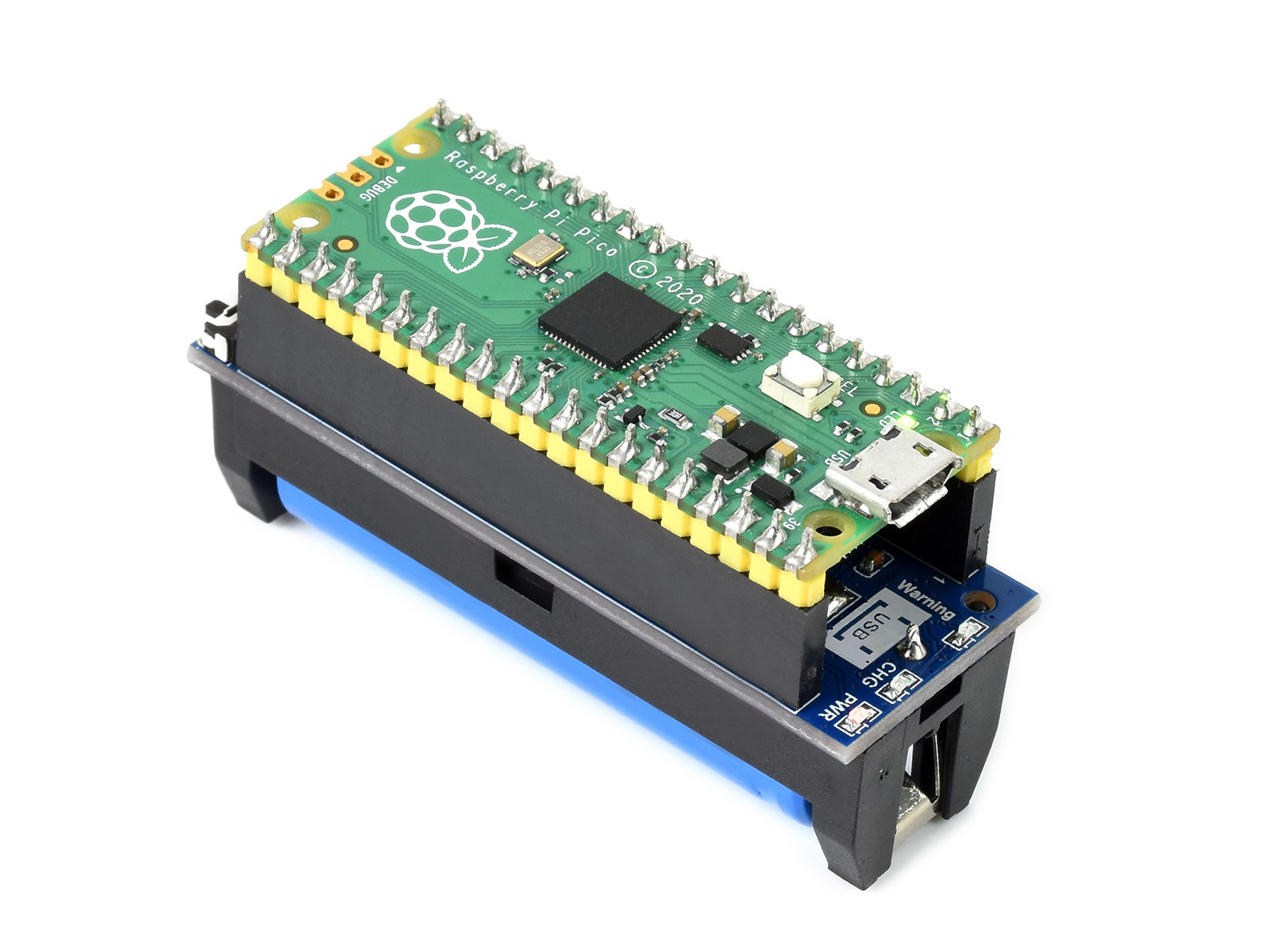

An Bord befindlicher Buchsenleisten-Header zum direkten Anschluss an den Raspberry Pi Pico

Raspberry Pi Pico und Li-Ion-Akku sind NICHT enthalten.

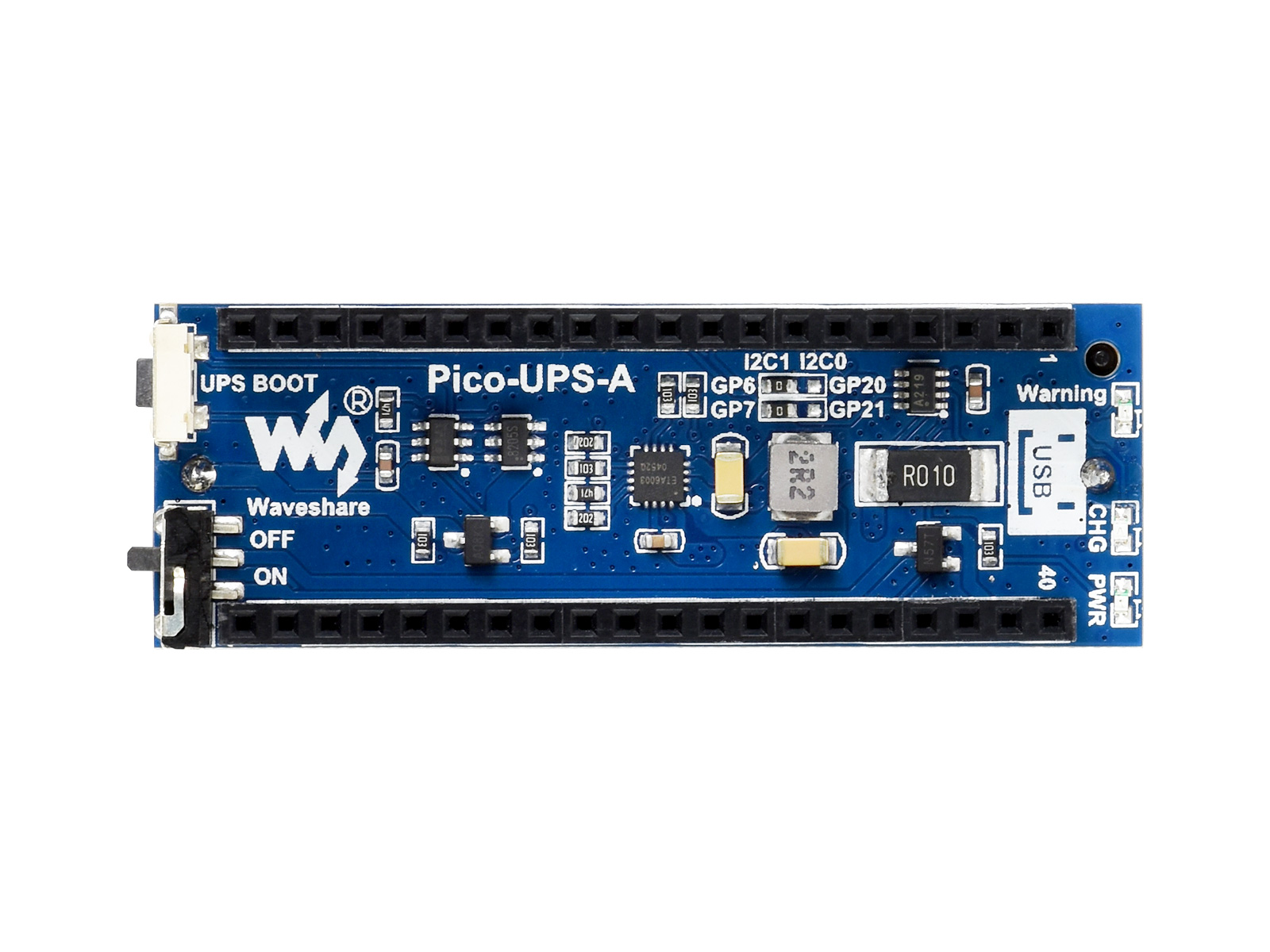

Was ist an Bord

ETA6003 Ladechip
INA219 Spannungs-/Stromüberwachungschip
S8261 Li-Ion-Akkuschutzchip
FS8205 Li-Ion-Akkuschutz-MOS
AO3400 Polungsschutz-MOS
SI2305 Gegenstromverhinderungs-MOS

Raspberry Pi Pico Header zum direkten Anschluss an den Raspberry Pi Pico
Netzschalter
Aktivierungstaste Aktiviert die Schutzschaltung nach dem Austausch des Akkus

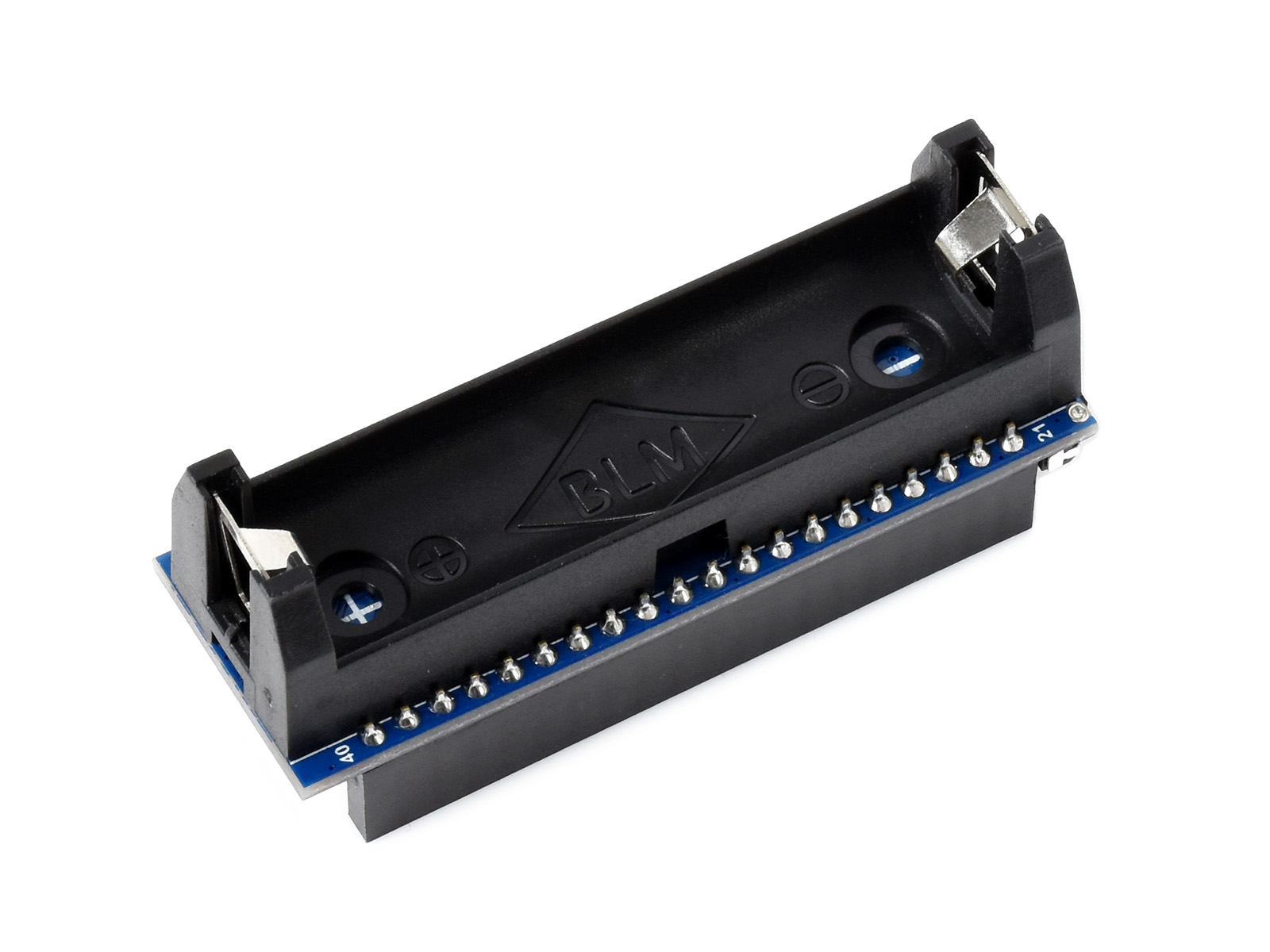

14500-Akkuhalter

Pinbelegung

Außenabmessungen

Ressourcen & Dienste

WIKI:Pico-UPS-A

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

Modell	Geräteunterstützung	Batterieunterstützung	Merkmale
Pico-UPS-A	Raspberry Pi Pico	14500 Li-Ion-Akku (NICHT enthalten)	Bereitstellung der Stromversorgung über Pin-Header
Pico-UPS-B	Raspberry Pi Pico	600mAh 3,7V Li-Po-Akku	Bereitstellung der Stromversorgung über Pin-Header
UPS HAT (C)	Raspberry Pi Zero	803040 Li-Po-Akku 1000mAh 3,7V	Bereitstellung der Stromversorgung über Pogo-Pins
Li-Ion-Akku HAT	Raspberry Pi Zero	14500 Li-Ion-Akku (NICHT enthalten)	UPS nicht unterstützt
UPS HAT (B)	Raspberry Pi 5/4B/3B+	18650 Li-Akku × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V-Akkuladegerät	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
UPS HAT (E)	Raspberry Pi 5/4B/3B+	21700 Li-Akku × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionaler Schnellladender Typ-C-Anschluss	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
UPS HAT	Raspberry Pi 4B/3B+	18650 Li-Akku × 2 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V-Akkuladegerät	Bereitstellung der Stromversorgung über Pin-Header, mit 5V USB-Ausgang
UPS HAT (D)		21700 Li-Akku × 2 (parallel, NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 5V Typ-C-Anschluss-Akkuladegerät	Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang
Li-Polymer-Akku HAT		3,7V 3000mAh 104060 Li-Polymer-Akku, bis zu 2A Ausgangsstrom	Bereitstellung der Stromversorgung über Pin-Header, UPS nicht unterstützt
UPS Power Module	Jetson Nano	18650 Li-Akku × 4 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V-Akkuladegerät	Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm
UPS Power Module (B)	Jetson Nano	18650 Li-Akku × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V-Akkuladegerät	Bereitstellung der Stromversorgung über Pogo-Pins
UPS Power Module (C)	Jetson Orin Nano Jetson Orin NX	21700 Li-Akku × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung, wenn Strom eingeleitet wird, oder gleich der Batteriespannung (9V~12,6V), wenn kein Strom eingeleitet wird, unterstützt 15V~19V Eingangsspannung	Bereitstellung der Stromversorgung über Pogo-Pins
UPS Module 3S	Geeignet für Geräte mit Typ-C-Stromanschluss	18650 Li-Akku × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12,6V-Akkuladegerät	Anpassung verschiedener Schnittstellen über Kabel
UPS Module Mini	Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine usw.	10440 Lithium-Akku × 3 (parallel, NICHT enthalten), bis zu 5V 2,5A Ausgang	Bereitstellung der Stromversorgung über Pads oder Pin-Header

Lieferumfang

Der 14500-Akku ist NICHT enthalten

Pico-UPS-A x1
