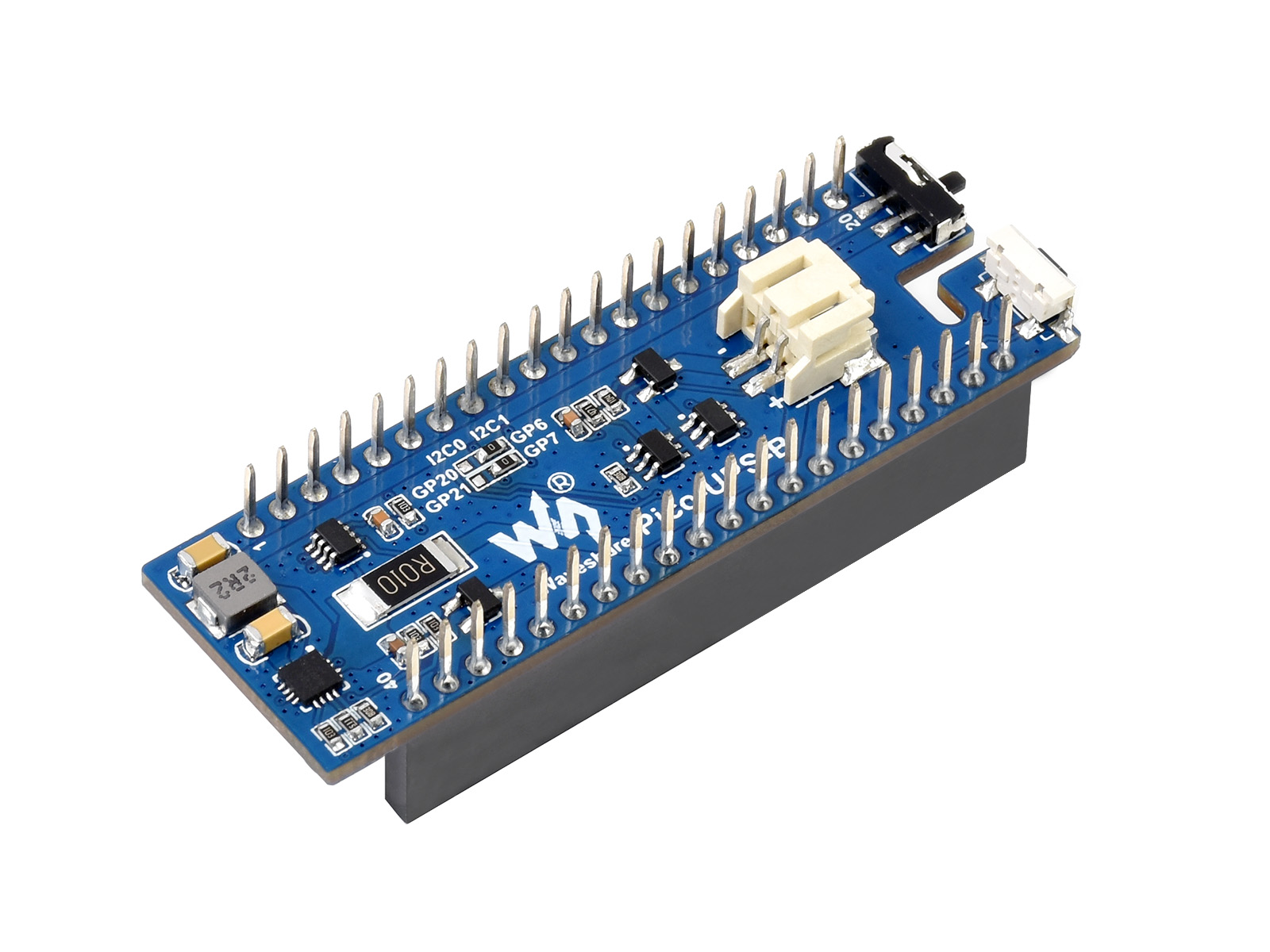

UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung, Li-Po-Akku, stapelbares Design
16,65 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL20121
Produktinformationen "UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung, Li-Po-Akku, stapelbares Design"
Kurzbeschreibung: UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung, Li-Po-Akku, stapelbares Design
UPS-Modul für Raspberry Pi Pico, unterbrechungsfreie Stromversorgung, Li-Po-Akku, stapelbares Design
Unterbrechungsfreie Stromversorgung für Pico
Hält Ihren Pico während des Ladens am Laufen, überwacht den Akku über I2C, stapelbares Design
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Akkus sind sehr instabil. Sie können bei unsachgemäßer Aufladung oder Verwendung Brände, Personenschäden oder Sachschäden verursachen.
- Verbinden Sie die Polarität beim Laden oder Entladen des Akkus nicht verkehrt herum. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Aufladen des Akkus.
- Mischen Sie keine alten Akkus mit neuen, vermeiden Sie die Verwendung von Akkus verschiedener Marken.
- Beim Kauf eines Lithium-Akkus sollte stets sichergestellt werden, dass die Akkuspezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Akkus von einem seriösen Hersteller und stellen Sie durch einen Alterungstest sicher, dass die Akkus stabil und sicher funktionieren.
- Lithium-Akkus haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die maximale Zyklenlebensdauer erreicht ist oder nach zwei Jahren Betriebszeit, je nachdem, was zuerst eintritt.
- Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fernab von entflammbaren und explosiven Gegenständen, außerhalb der Reichweite von Kindern, um jegliche Unfälle durch unsachgemäße Lagerung zu vermeiden.
Merkmale auf einen Blick
Der Pico-UPS-B ist ein dediziertes UPS-Modul (Unterbrechungsfreie Stromversorgung), das für den Raspberry Pi Pico entwickelt wurde. Er integriert einen Li-Po-Akku-Schaltnetzteil-Lader mit dynamischem Power-Path-Management und einen Spannungs-/Stromüberwachungschip, der die Überwachung des Akkubetriebsstatus über den I2C-Bus ermöglicht. Darüber hinaus ermöglicht der männliche Stiftleiste das „Stapeln“ anderer Module darauf.
- Standard-Raspberry-Pi-Pico-Stiftleiste, unterstützt Raspberry-Pi-Pico-Serienplatinen
- Integriert Li-Po-Akku-Schaltnetzteil-Lader mit dynamischem Power-Path-Management, stabilerer Stromversorgung
- I2C-Bus-Kommunikation, Echtzeitüberwachung der Batteriespannung, des Stroms, der Leistung und der verbleibenden Kapazität
- Mehrfache Batterieschutzschaltungen: Überladeschutz/Entladeschutz, Überstromschutz, Kurzschlussschutz und Polungsschutz, sicherer und stabiler
- Onboard-Ladeanzeige, Stromanzeige, einfache Überprüfung des Akkustatus
- Liefert Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)
Spezifikationen
| Ladespannung | 5V |
|---|---|
| Steuerbus | I2C |
| Akku-Unterstützung | 600mAh 3,7V Li-Po-Akku |
| Abmessungen | 60 × 21mm |
Kompatibilität der Raspberry Pi Pico-Stiftleiste

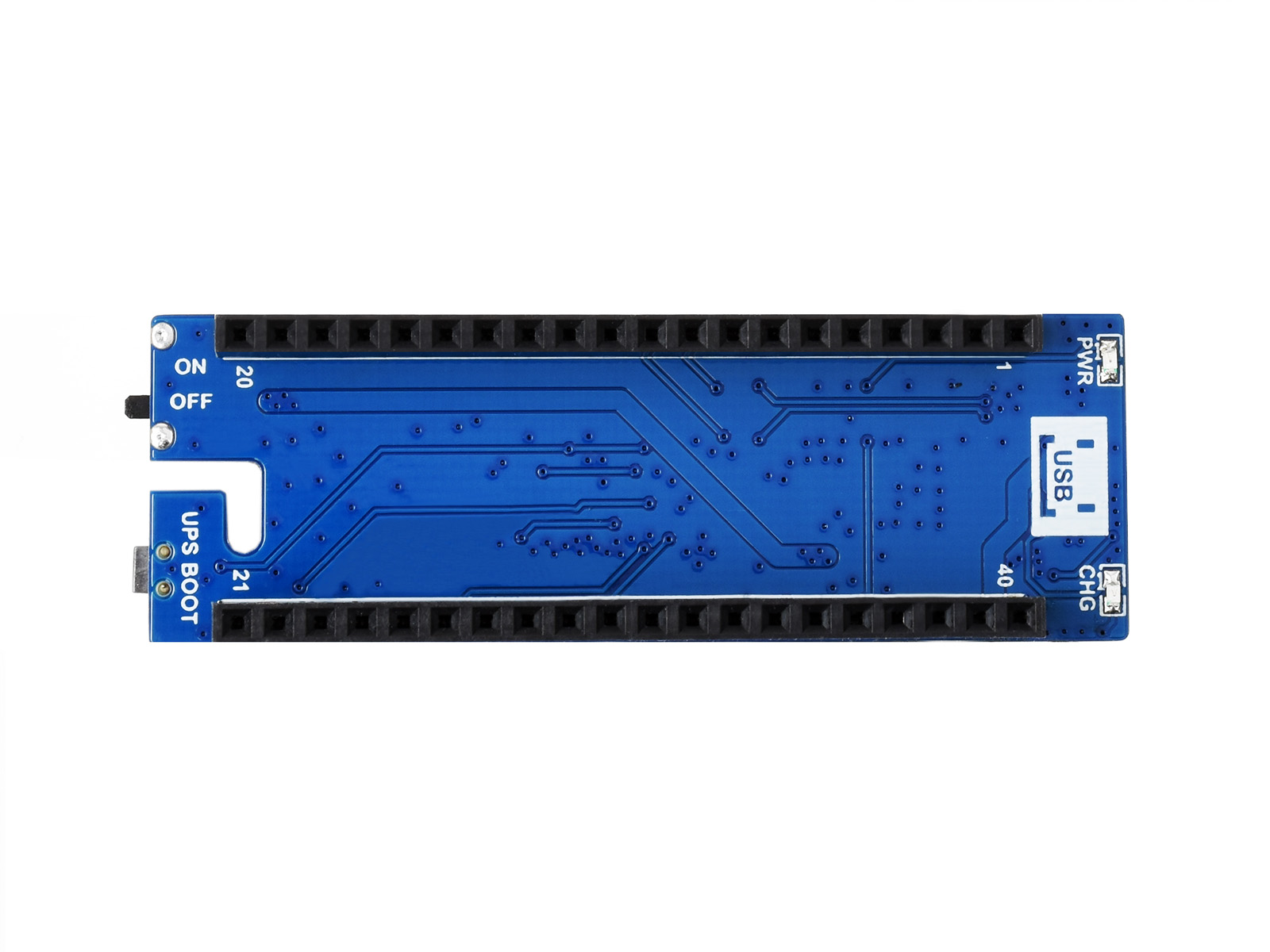

Onboard-weibliche Stiftleiste zum direkten Anbringen am Raspberry Pi Pico, männliche Stiftleiste zum Stapeln anderer Module
Raspberry Pi PicoundPico-LCD-0.96 sind NICHT enthalten.

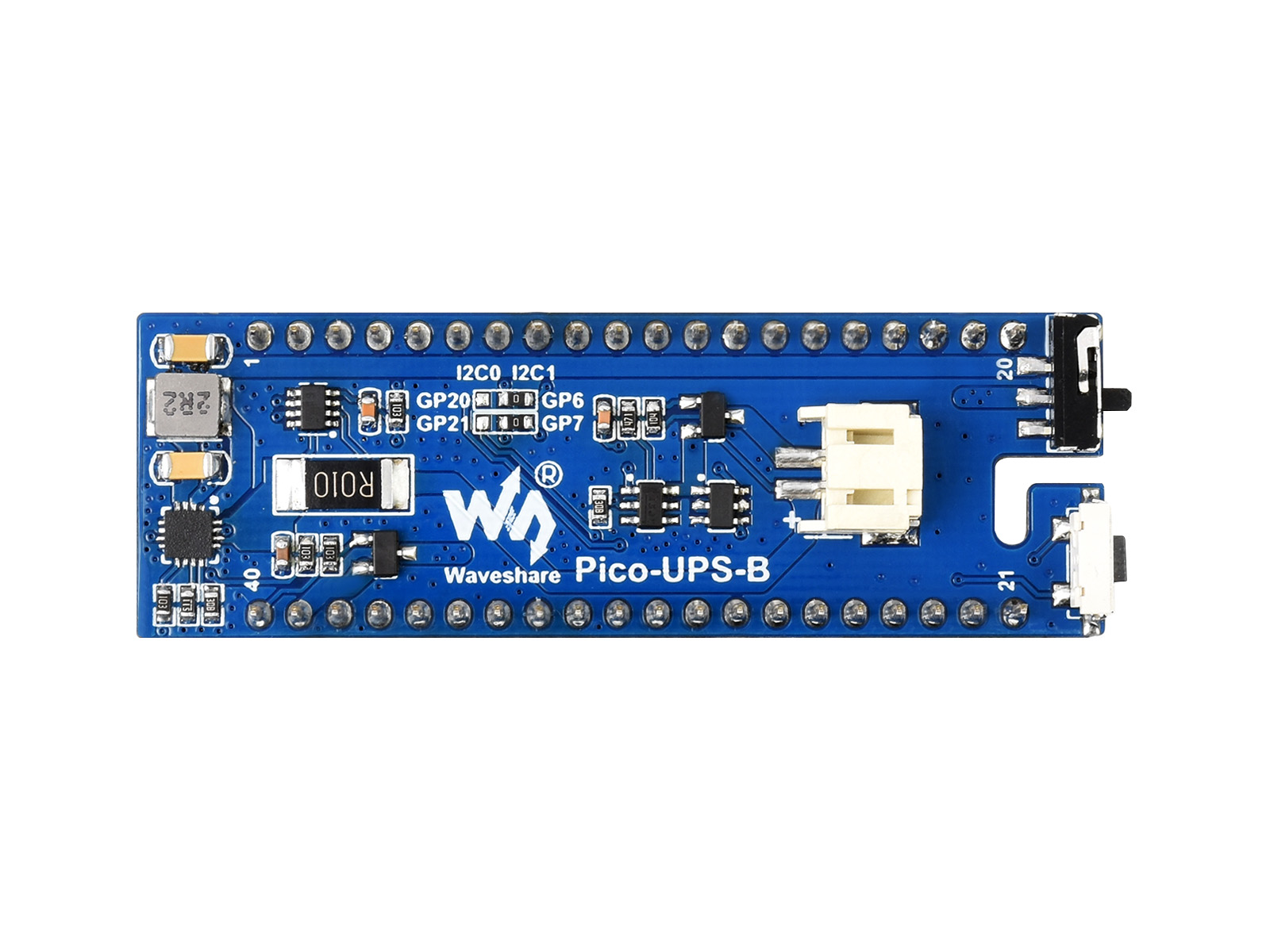

Was ist auf der Platine?
- ETA6003 Ladechip
- INA219 Spannungs-/Stromüberwachungschip
- S8261 Li-Po-Akku-Schutzchip
- FS8205 Li-Po-Akku-Schutz-MOS
- AO3400 Umkehrschutz-MOS
- SI2305 Gegenstromverhinderungs-MOS
- Raspberry Pi Pico Stiftleiste zum direkten Anbringen am Raspberry Pi Pico
- Netzschalter
- Aktivierungstaste Aktiviert die Schutzschaltung nach dem Akkutausch

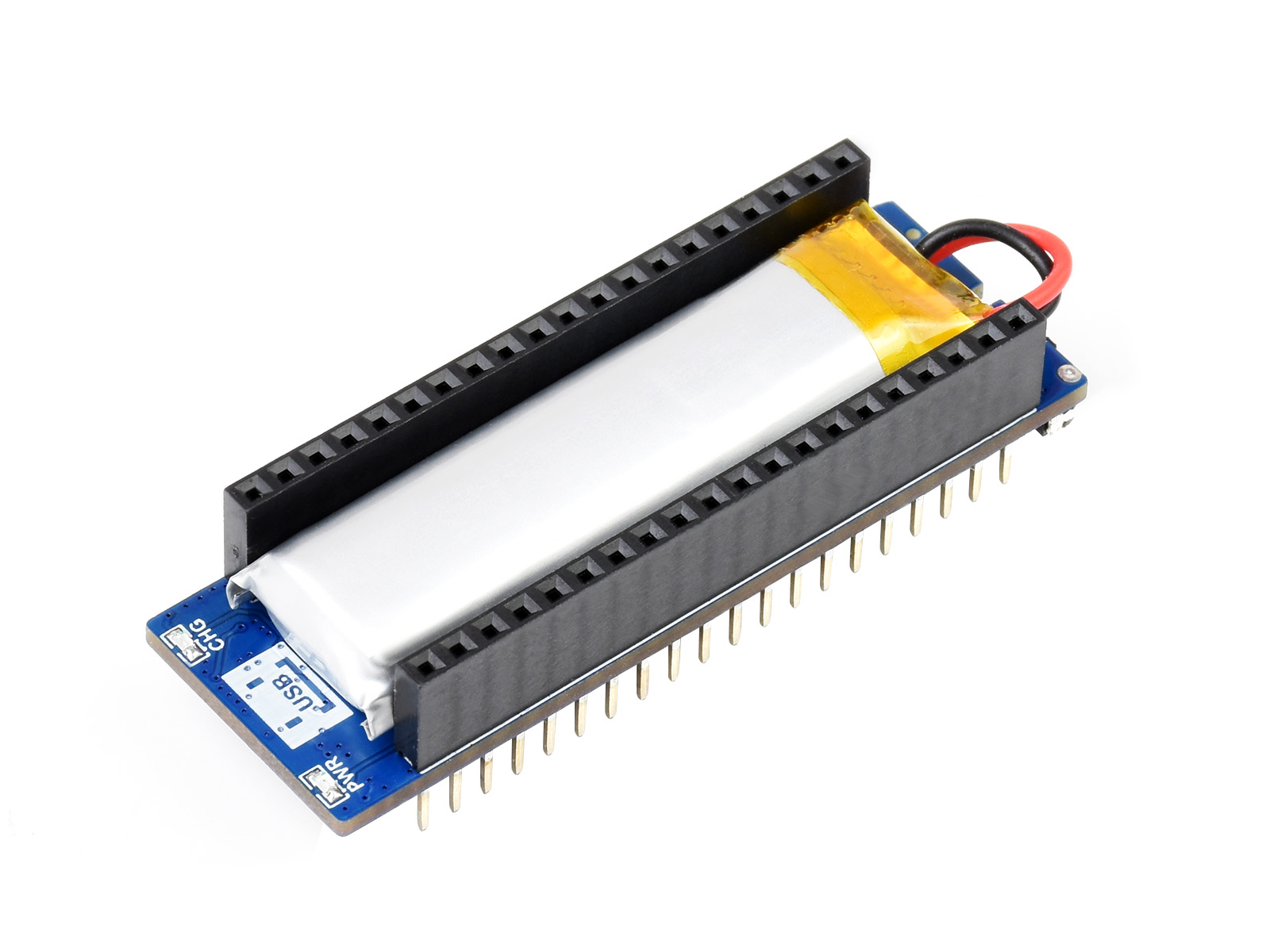

- Akku-Stiftleiste zum Anschließen eines 3,7V Li-Po-Akkus
Pinbelegung
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Modell | Geräteunterstützung | Akku-Unterstützung | Merkmale |
|---|---|---|---|
 Pico-UPS-A | Raspberry Pi Pico | 14500 Li-Ion-Akku (NICHT enthalten) | Bereitstellung der Stromversorgung über Stiftleiste |
 Pico-UPS-B | 600mAh 3,7V Li-Po-Akku | Bereitstellung der Stromversorgung über Stiftleiste | |
 UPS HAT (C) | Raspberry Pi Zero | 803040 Li-Po-Akku 1000mAh 3,7V | Bereitstellung der Stromversorgung über Pogo-Pins |
 Li-Ion Battery HAT | 14500 Li-Ion-Akku (NICHT enthalten) | UPS nicht unterstützt | |
 UPS HAT (B) | Raspberry Pi 5/4B/3B+ | 18650 Li-Akku × 2 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V-Akkuladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang |
 UPS HAT (E) | 21700 Li-Akku × 4 (in Serie, NICHT enthalten), bis zu 5V 6A Ausgangsstrom, 40W bidirektionales Schnellladegerät Typ-C | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 UPS HAT | Raspberry Pi 4B/3B+ | 18650 Li-Akku × 2 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V-Akkuladegerät | Bereitstellung der Stromversorgung über Stiftleiste, mit 5V USB-Ausgang |
 UPS HAT (D) | 21700 Li-Akku × 2 (parallel, NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 5V Typ-C Port Akkuladegerät | Bereitstellung der Stromversorgung über Pogo-Pins, mit 5V USB-Ausgang | |
 Li-Polymer Battery HAT | 3,7V 3000mAh 104060 Li-Polymer-Akku, bis zu 2A Ausgangsstrom | Bereitstellung der Stromversorgung über Stiftleiste, UPS nicht unterstützt | |
 UPS Power Module | Jetson Nano | 18650 Li-Akku × 4 (NICHT enthalten), bis zu 2,5A Ausgangsstrom, mit 8,4V-Akkuladegerät | Bereitstellung der Stromversorgung über 6PIN-Kabel, mit OLED-Bildschirm |
 UPS Power Module (B) | 18650 Li-Akku × 4 (NICHT enthalten), bis zu 5A Ausgangsstrom, mit 8,4V-Akkuladegerät | Bereitstellung der Stromversorgung über Pogo-Pins | |
 UPS Power Module (C) | Jetson Orin Nano Jetson Orin NX | 21700 Li-Akku × 3 (in Serie, NICHT enthalten), die Ausgangsspannung ist gleich der Eingangsspannung bei Stromversorgung oder gleich der Batteriespannung (9V~12,6V) bei Stromausfall, unterstützt 15V~19V Eingangsspannung | Bereitstellung der Stromversorgung über Pogo-Pins |
 UPS Module 3S | Geeignet für Geräte mit Typ-C-Stromanschluss | 18650 Li-Akku × 3 (in Serie, NICHT enthalten), bis zu 5V 5A Ausgang, mit 12,6V-Akkuladegerät | Anpassung verschiedener Schnittstellen über Kabel |
 UPS Module Mini | Geeignet für CM4-IO-WIRELESS-BASE-B Grundplatine, usw. | 10440 Lithium-Akku × 3 (parallel, NICHT enthalten), bis zu 5V 2,5A Ausgang | Bereitstellung der Stromversorgung über Pads oder Stiftleiste |
Lieferumfang
Warnung: Batterie im Inneren.- Pico-UPS-B x1
