UART-Fingerabdruckleser
51,16 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "UART-Fingerabdruckleser"
Übersicht
Der UART-Fingerabdruckleser ist ein Fingerabdruckmodul, das für die sekundäre Entwicklung konzipiert wurde, mit hoher Geschwindigkeit bei der Identifizierung und hoher Stabilität. Es ist ein intelligentes Modul, das Funktionen wie Fingerabdruckaufnahme, Bildverarbeitung, Merkmalsextraktion, Template-Generierung, Template-Speicherung, Fingerabdruckabgleich und -suche usw. bereitstellt.
Eigenschaften
- Onboard-Hochgeschwindigkeitsprozessor STM32F205
- Kommerzieller Fingerabdruckalgorithmus, schnellere Identifizierung
- Optischer Sensor mit hoher Genauigkeit, Standard-16-Pin-Schnittstelle, ermöglicht die Wahl zwischen optischen/ Halbleitersensoren
- Geteilte Struktur: Fingerabdrucksensor + Verarbeitungsschaltung + Algorithmusplattform
- Einfache Entwicklung, gesteuert über UART, unterstützt jeden MCU mit UART
- Offenes Protokoll, es ist möglich, Fingerabdruckbilder, Fingerabdruck-Merkmalsdateien und andere Fingerabdruckaktionen frei ein- und auszugeben
Anwendungen
- Fingerabdruck-Schloss
- Fingerabdruck-Safe
- Zutrittskontrollsystem
- Personenidentifikation
- Berechtigungsverwaltung
Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Prozessor (CPU) | STM32F205 |
| Sensor | HD-optisch |
| Speicher | Eingebaut (erweiterbar) |
| Abriebfestigkeit | 1 Million Mal |
| Antistatisch | 150KV |
| Fingerabdruckkapazität | 4000 |
| Falsche Akzeptanzrate | <0,001% (auf Sicherheitsstufe 5) |
| Falsche Ablehnungsrate | <0,1% (auf Sicherheitsstufe 5) |
| Strom | <50mA |
| Eingabezeit | <0,5s |
| Abgleichszeit | <0,5s |
| Abgleichmodus | 1 : 1 1 : N |
| Sicherheitsstufe | 1-10 (kundenspezifisch verfügbar) |
| Ausgabeformate | Benutzer-ID, Bild, Merkmal |
| Merkmalgröße | 196 Byte |
| Template-Größe | 512 Byte |
| Template-Regelstandard | ISO19794-2 |
| Kommunikationsschnittstelle | UART |
| Kommunikations-Baudrate | 9600-57600bps |
| Stromversorgung | UART, externe Stromversorgung |
| Spannungspegel | 3,3-7,5V |
| Betriebstemperatur | -20℃ bis 60℃ |
| Relative Luftfeuchtigkeit | 40%RH bis 85%RH (ohne Kondensation) |

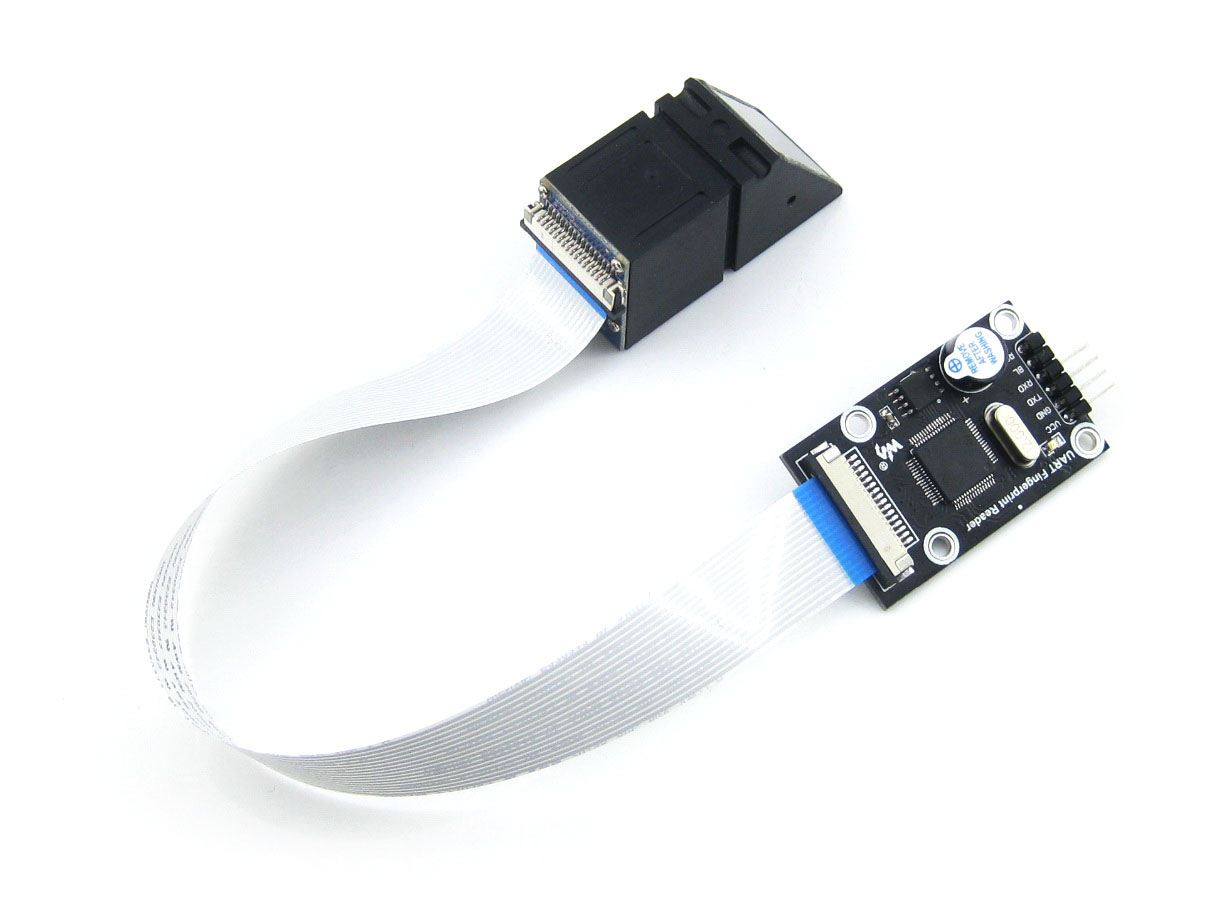

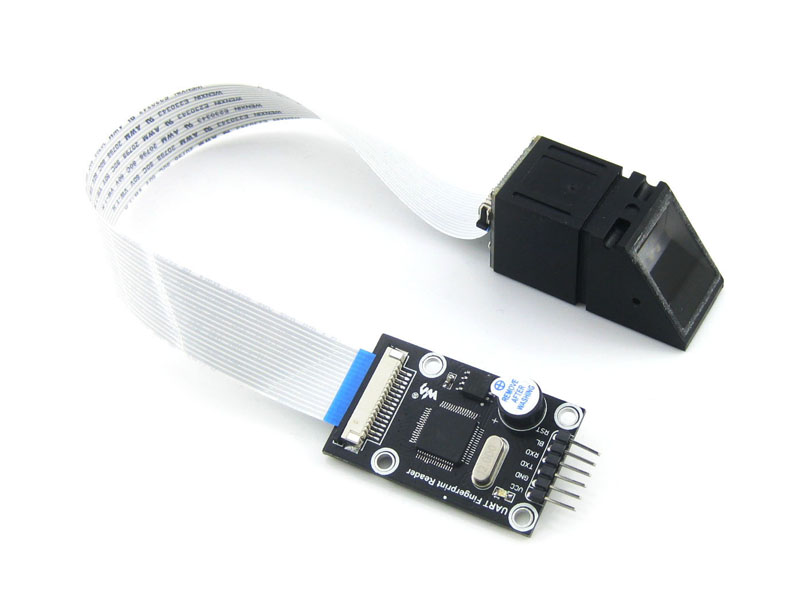

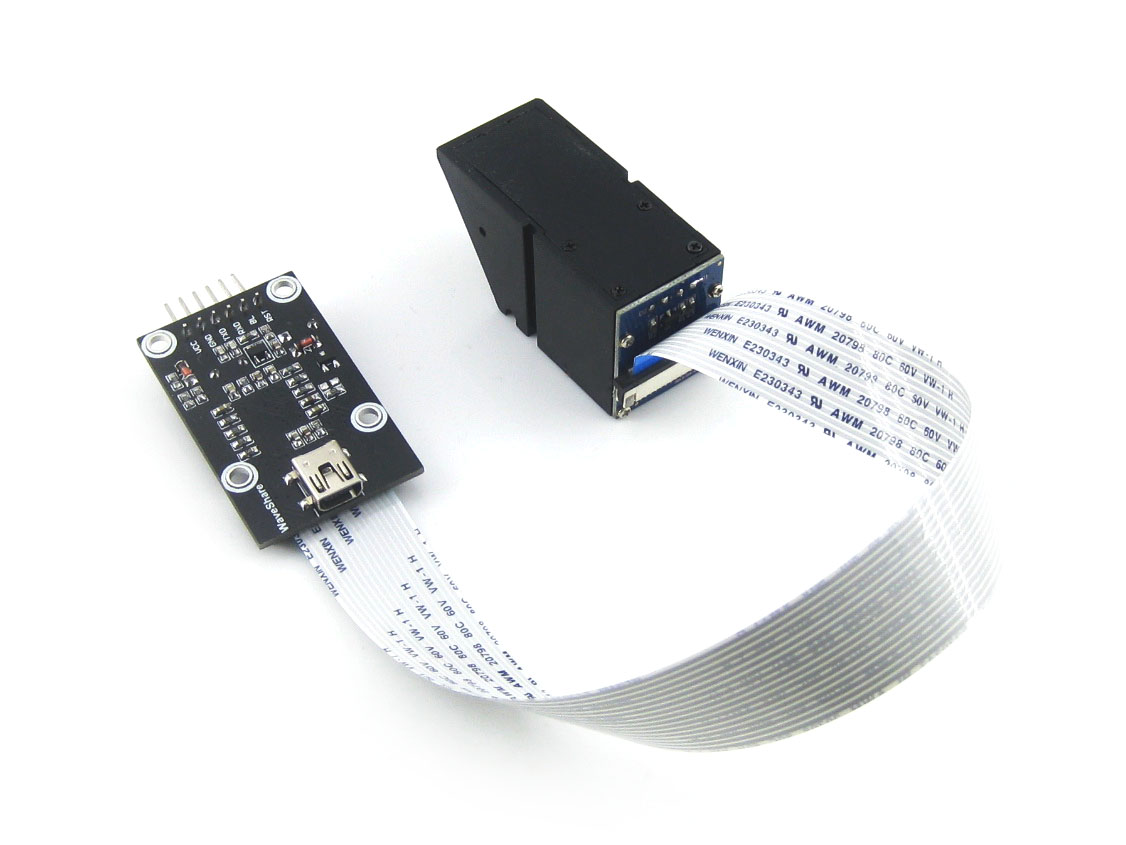

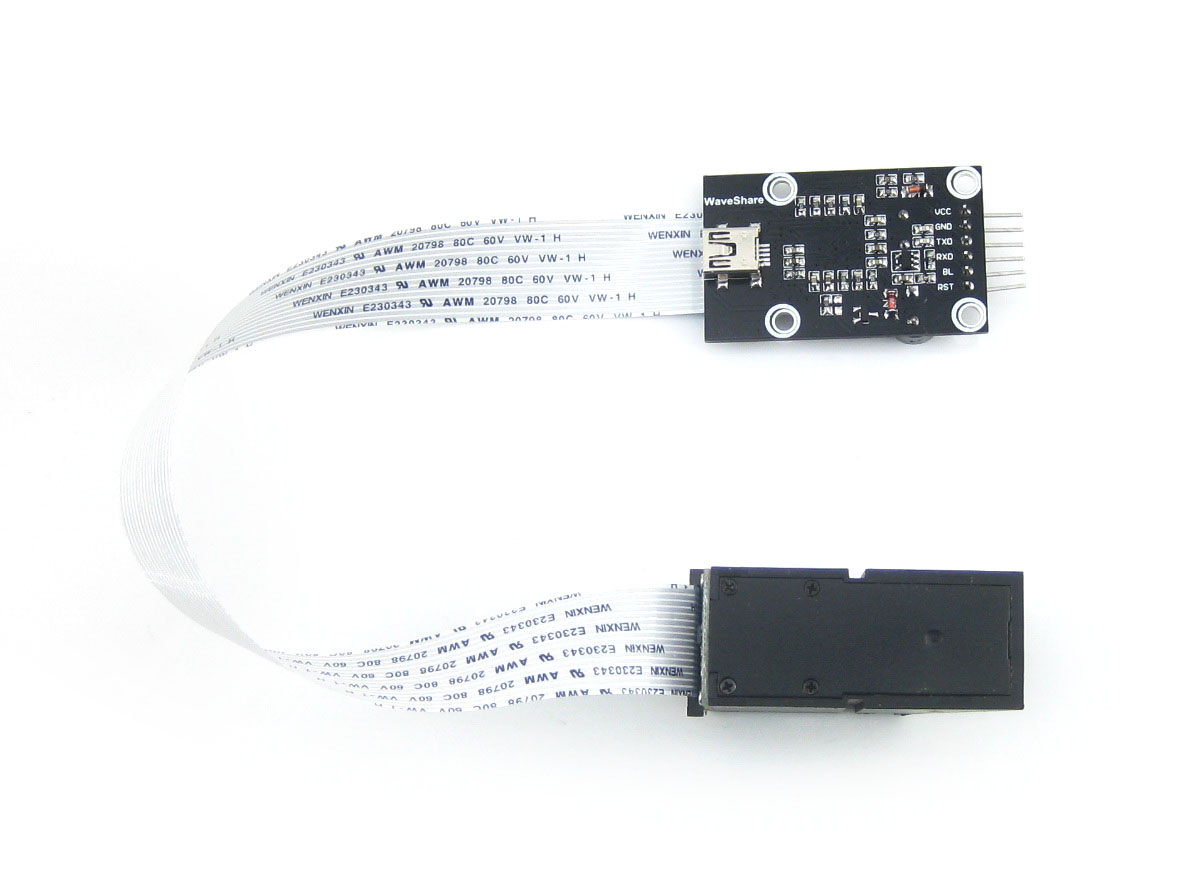

Fotos
Abmessungen
Downloads
Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter usw.Wiki:www.waveshare.com/wiki/UART_Fingerprint_Reader
Empfohlene Artikel
- USB-zu-UART-Modul zur Kommunikation mit dem UART-Fingerabdruckleser: CP2102 USB UART Board (micro)
Auswahlführer
| Produkt | Optisch | Kapazitiv | ||||||
|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  | |
| A | A | B | C | D | E | R | F | |
| Vorteile | Langlebig, hervorragende Antistatik | Kompakte Bauform, geringer Stromverbrauch | ||||||
| Hohe Präzision, gute Erkennung/Verifizierung | Kleine Sammelarea, hohe Präzision, gute Erkennung/Verifizierung | Hohe Präzision, gute Erkennung/Verifizierung | UART- und USB-Kommunikation, mit LED-Anzeige | |||||
| Nachteile | Große Abmessungen, niedrige Präzision, gestört durch Beleuchtung | Hohe Umgebungsanforderungen (Temperatur, Luftfeuchtigkeit, Staub, alkalische Luft) | ||||||
| Eigenschaften | Getrennte Struktur | Rund, All-in-One | Rechteckig, All-in-One | |||||
| Fingerabdruckkapazität | 4000 | 3000 | 500 | 150 | 3000 | 1000 | ||
| Bildpixel | 248*296 | 192*192 | 208*288 | 192*192 | 160*160 | 192*192 | ||
| Schnittstelle | UART | UART, USB | UART | UART, USB | ||||
| Falsche Akzeptanzrate | <0,001% | 0,0001% | <0,001% | <0,001% | ||||
| Falsche Ablehnungsrate | <0,1% | 0,01% | 0,1% | <0,1% | <2% | |||
| Sensorlebensdauer | 10 Jahre | ca. 200K Mal | ca. 5M Mal | ca. 1M Mal | ca. 5M Mal | |||
| Nutzungsbedingungen | Empfindlicher bei nassen Fingern | Empfindlicher bei trockenen Fingern | ||||||
| Anwendbare Produkte | Häufig verwendet, wie Zutrittskontrollsystem | Erfordert hohe Präzision, wie Fingerabdruck-Schloss | ||||||
| Im Allgemeinen werden optische Module in Low-End-Produkten verwendet, während kapazitive Module für High-End-Produkte geeignet sind | ||||||||
Lieferumfang
- UART-Fingerabdruckleser × 1
- 6-poliger kundenspezifischer Anschluss-Jumperkabel × 1
