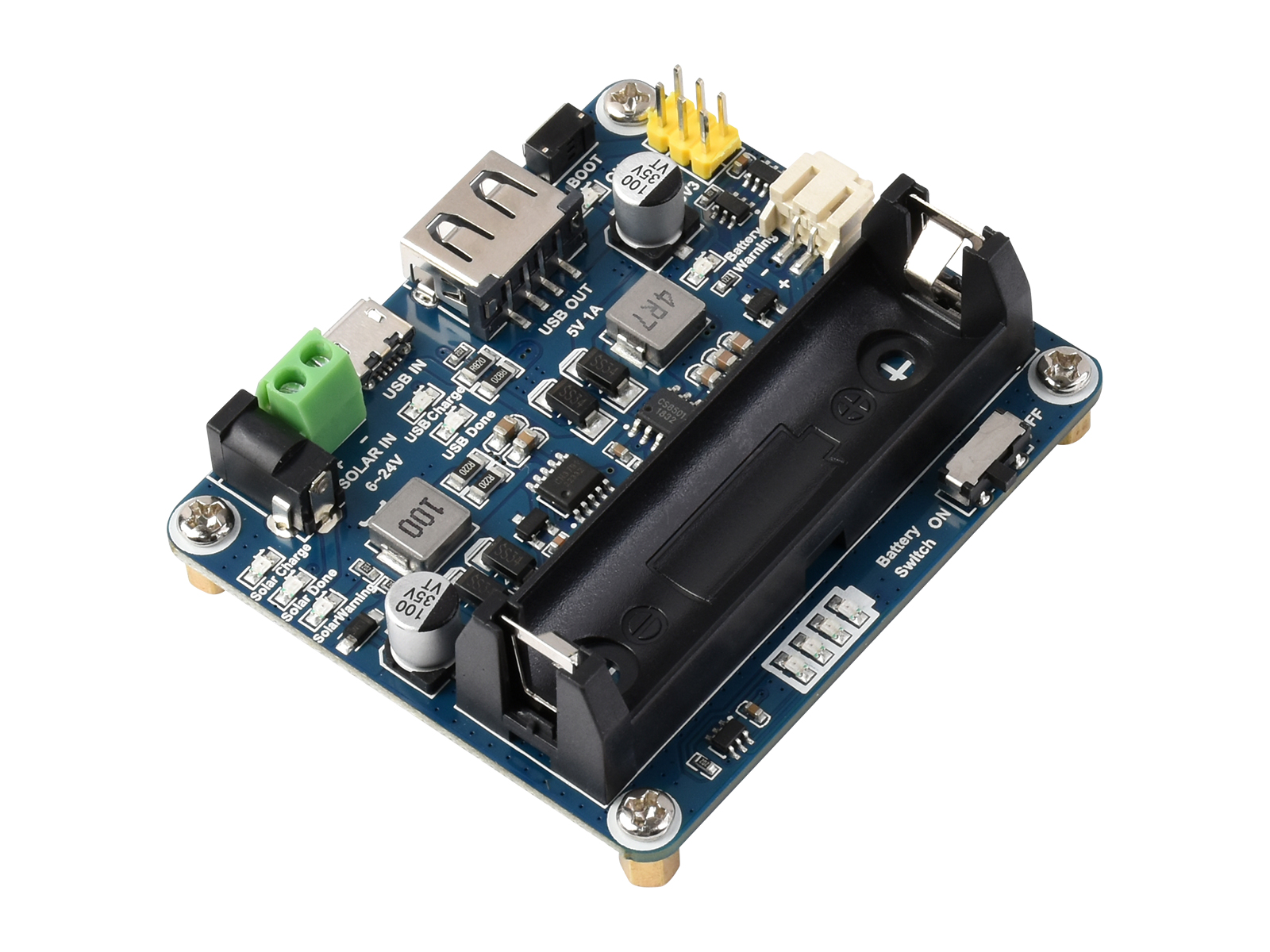

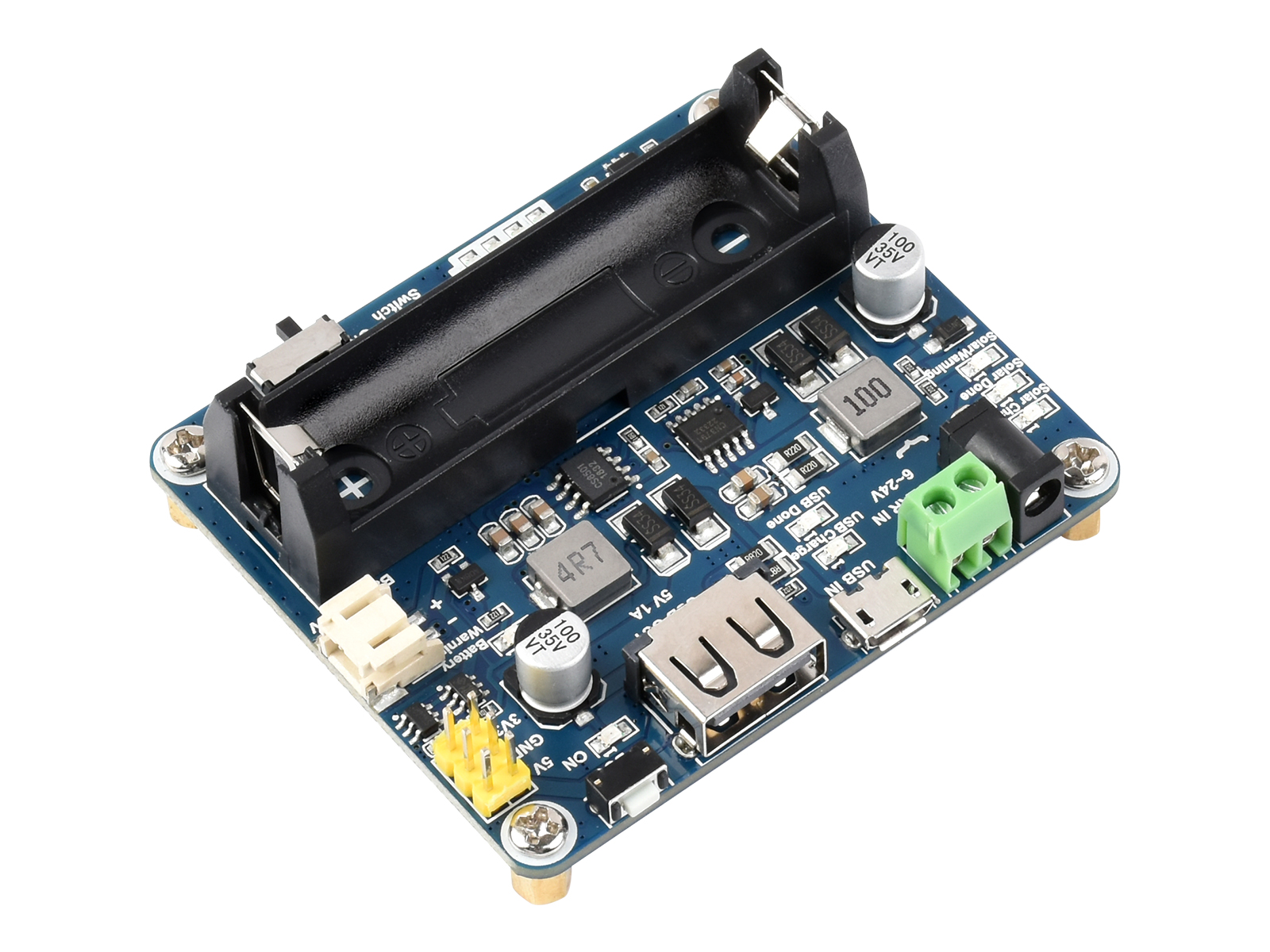

Solarstrom-Managementmodul, für 6V~24V Solarpanel
10,70 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Solarstrom-Managementmodul, für 6V~24V Solarpanel"
Aufladbar über Solarpanel oder USB-Netzteil5V/1A oder 3.3V/1A geregelte Ausgabe
Dieses Solarstrom-Managementmodul ist für 6V~24V Solarpanele ausgelegt. Es kann den 3.7V wiederaufladbaren Li-Akku über das Solarpanel oder die USB-Verbindung laden und bietet eine geregelte Ausgabe von 5V/1A oder 3.3V/1A.
Das Modul verfügt über eine MPPT-Funktion (Maximum Power Point Tracking) und mehrere Schutzschaltungen, wodurch es in der Lage ist, mit hoher Effizienz, Stabilität und Sicherheit zu arbeiten. Es eignet sich für solarbetriebene, stromsparende IoT- und andere Umweltschutzprojekte.
- Unterstützt MPPT-Funktion (Maximum Power Point Tracking), maximiert die Effizienz des Solarpanels
- Unterstützt Batterieladung über Solarpanel / USB-Verbindung
- Für 6V~24V Solarpanel, DC-002-Klinkeneingang oder Schraubklemmeneingang
- An Bord befindlicher MPPT SET-Schalter, wählen Sie die dem Eingangspegel am nächsten liegende Stufe, um die Ladeeffizienz zu verbessern
- An Bord befindliche zwei Stromausgabeschnittstellen: USB-Anschluss für 5V-Ausgabe, Pinheader für 3.3V oder 5V-Ausgabe
- An Bord befindlicher Hochkapazitäts-Aluminium-Elektrolytkondensator und SMD-Keramikkondensator, reduziert die Welligkeit, stabile Leistung
- 14500-Batteriefach und PH2.0-Batterieverbindungsstecker, zum Anschluss verschiedener 3.7V wiederaufladbarer Li-Akkus
- Mehrere LED-Anzeigen, zur Überwachung des Status von Solarpanel und Batterie
- Mehrere Schutzschaltungen: Überladeschutz / Tiefentladeschutz / Polungsschutz / Überhitzungsschutz / Überstromschutz, stabil und sicher in der Anwendung
 Solar Power Manager |  Solar Power Manager (B) |  Solar Power Manager (C) |  Solar Power Manager (D) | |
|---|---|---|---|---|
| SOLAR IN | 6V ~ 24V (6V standardmäßig) | 6V ~ 24V | ||
| Aufladung | Solarpanel, Netzteil, USB | |||
| Batterie | 3.7V 14500 Li-Ion-Akku (NICHT enthalten) | 3.7V 10000mAh Li-Po-Akku | 3x 18650 Li-Ion-Akkus (NICHT enthalten) | |
| USB-Eingang | 5V (Micro USB) | 5V (TYPE-C, mit PD-Schnellladeunterstützung) | ||
| 5V-Ausgabe | 5V / 1A (USB OUT, Pinheader) 3.3V / 1A (Pinheader) | 5V / 3A (USB-OUT, TYPE-C) | 5V / 3A (TYPE-C, Schraubklemme) | |
| Aufladeabschlussspannung | 4.2V ± 1％ | |||
| Tiefentladeschutzspannung | 2.9V ± 1％ | 3.0V ± 1％ | ||
| Effizienz der Solarpanel-Aufladung | ~78% | |||
| Effizienz der USB-Aufladung | ~82% | ~93% | ||
| Effizienz der Batterie-Boost-Ausgabe | ~86% | ~90% | ||
| Ruhestrom (Max) | <2mA | <80mA | <30mA | |
| Gehäuse | N/A | Metallgehäuse | N/A | |
| Betriebstemperatur | -40℃ ~ 85℃ | |||
| Abmessungen (mm) | 65,2 × 56,2 × 22,9 | 108,0 × 71,0 × 25,2 | 119,0 × 71,0 × 25,2 | 45,0 × 40,0 × 10,1 |

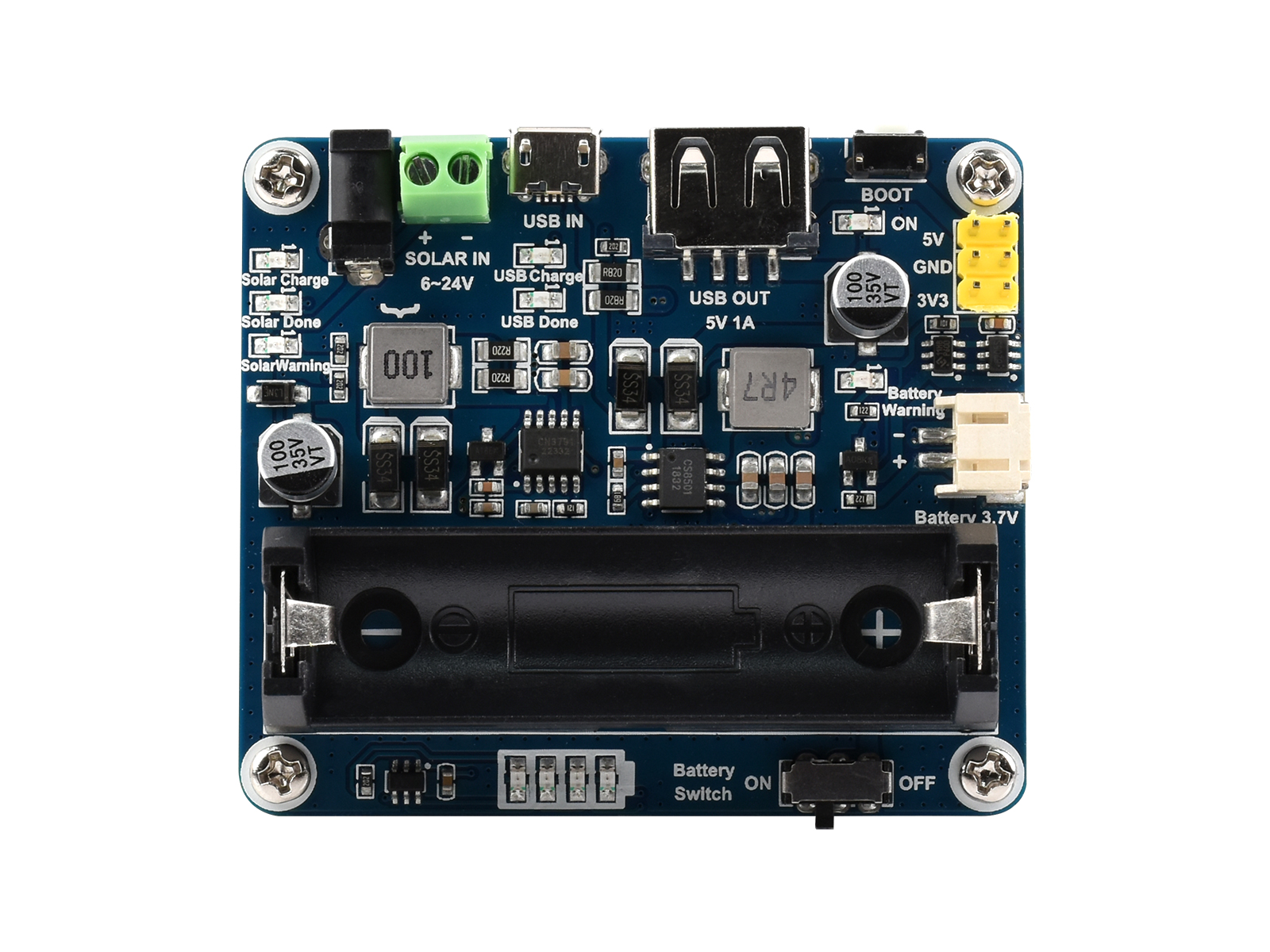

5-stufiger Spannungsschalter, zum Einstellen der Solarpanel-Eingangsspannung zur Effizienzsteigerung
- Solarpanel-Ladeeingang: aufgeladen durch Solarpanel, DC-002-Klinke oder Schraubklemme
- USB-Ladeeingang: aufgeladen durch USB-Verbindung, verbinden Sie ein 5V-Netzteil über den Micro-USB-Anschluss
- Stromausgabe: USB-Anschluss: 5V/1A Ausgabe Pinheader: 5V/1A oder 3.3V/1A
- Batterieschnittstellen: zum Anschluss von 3.7V wiederaufladbaren Li-Akkus, PH2.0-Stecker oder 14500-Batteriefach
- CS8501: USB-Strommanagement-Chip, für USB-Ladung und 5V/1A Boost-Ausgabe
- CN3791: Solarstrommanagement-Chip, für Solarpanel-Ladung und Buck-Eingang
- Li-Batterieschutzchip: Li-Batterie-Überladeschutz / Tiefentladeschutz
- Batterieschalter

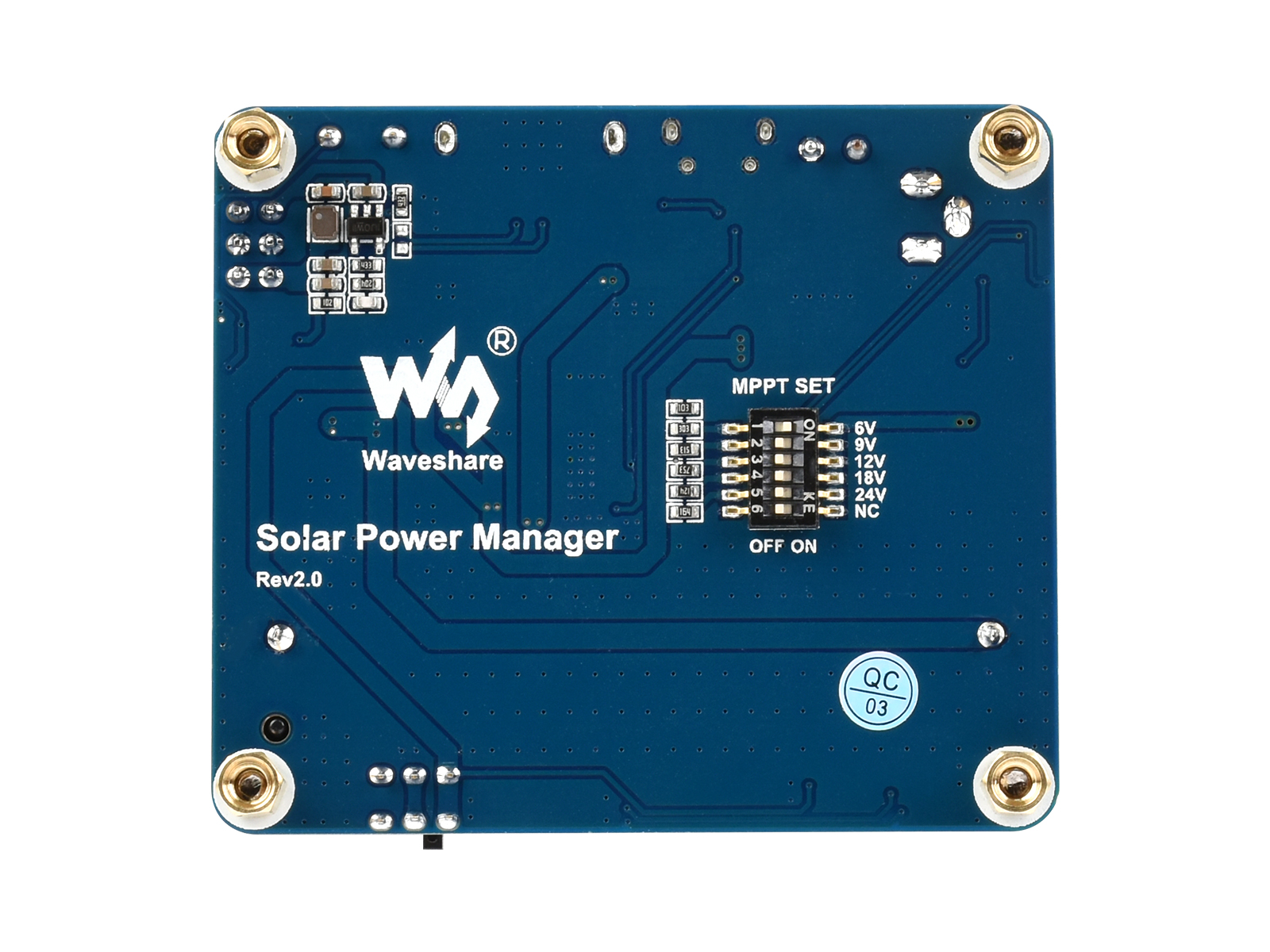

- MPPTSET-Schalter (Unterseite):Unterstützte Stufen: 6V/9V/12V/18V/24VWählen Sie die dem Eingangspegel am nächsten liegende Stufe, um die Ladeeffizienz zu verbessern
- BOOT-Taste
- Batteriekapazitätsanzeigen
- USB-Ladeanzeigen:USB Charge: leuchtet bei USB-LadungUSB Done: leuchtet, wenn die Batterie über USB voll geladen ist
- Solarpanel-Ladeanzeigen:Solar Charge: leuchtet bei Solarpanel-LadungSolar Done: leuchtet, wenn die Batterie über das Solarpanel voll geladen istSolar Warning: leuchtet bei umgekehrter Verbindung des Solarpanels
- Batterie-Warnung: leuchtet bei umgekehrter Batterieverbindung
- Stromausgabe-Anzeige: 5V/1A-Ausgabe
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Akkus sind sehr instabil. Sie können Brände, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.
- Verbinden Sie die Polaritäten beim Laden oder Entladen der Batterie nicht umgekehrt. Verwenden Sie keine minderwertigen Ladegeräte/Ladepaneele zum Aufladen der Batterie.
- Mischen Sie alte Batterien nicht mit neuen, vermeiden Sie die Verwendung von Batterien verschiedener Marken.
- Beim Kauf von Lithiumbatterien sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatine kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
- Lithiumbatterien haben eine begrenzte Zyklenlebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zyklenlebensdauer erreicht haben oder länger als zwei Jahre in Betrieb waren, je nachdem, was zuerst eintritt.
- Sie sollten sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Unfälle durch unsachgemäße Lagerung zu vermeiden.
Lieferumfang
Hinweis: Der 14500-Akku ist NICHT enthalten.
- Solar Power Manager x1
