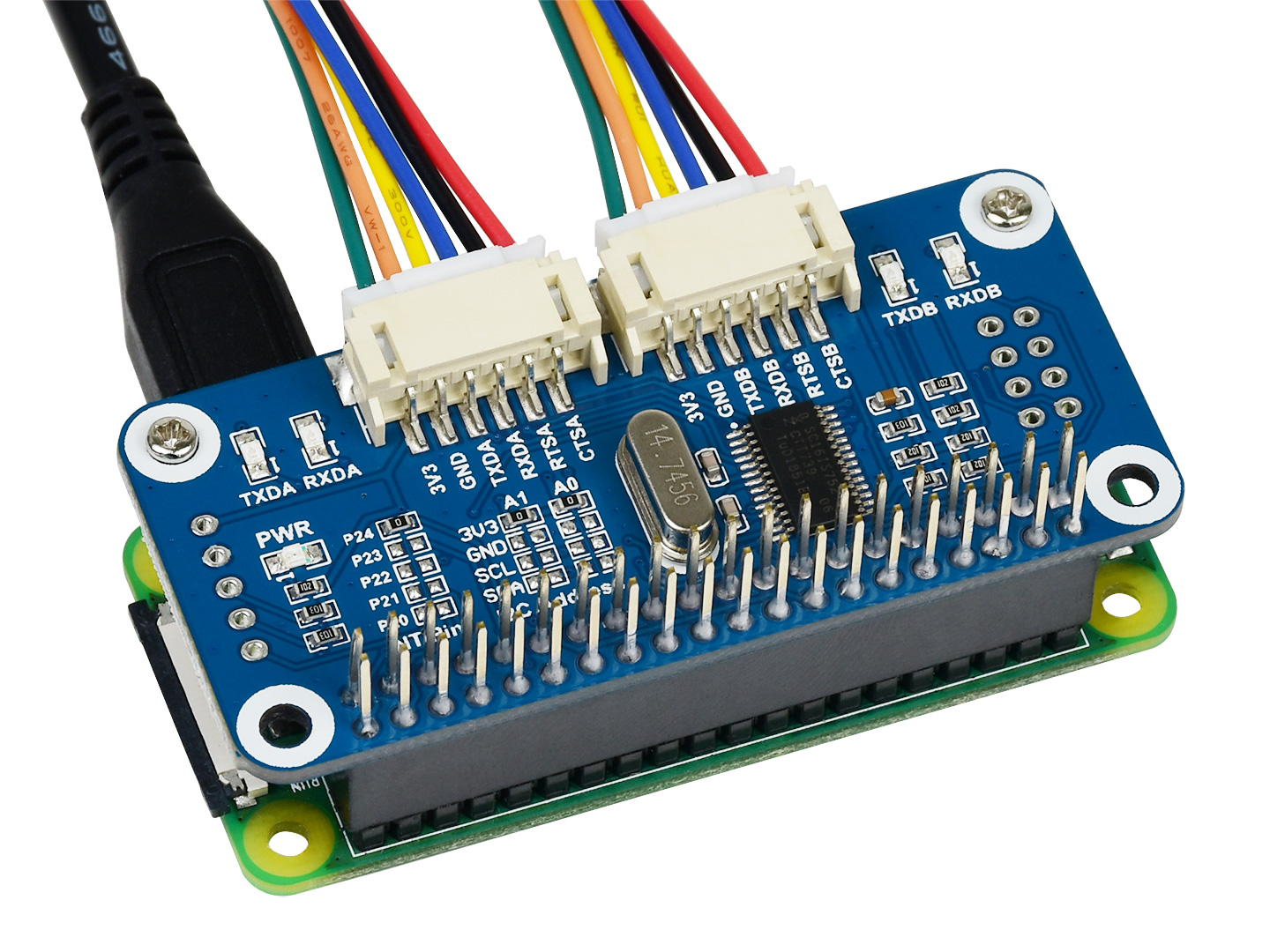

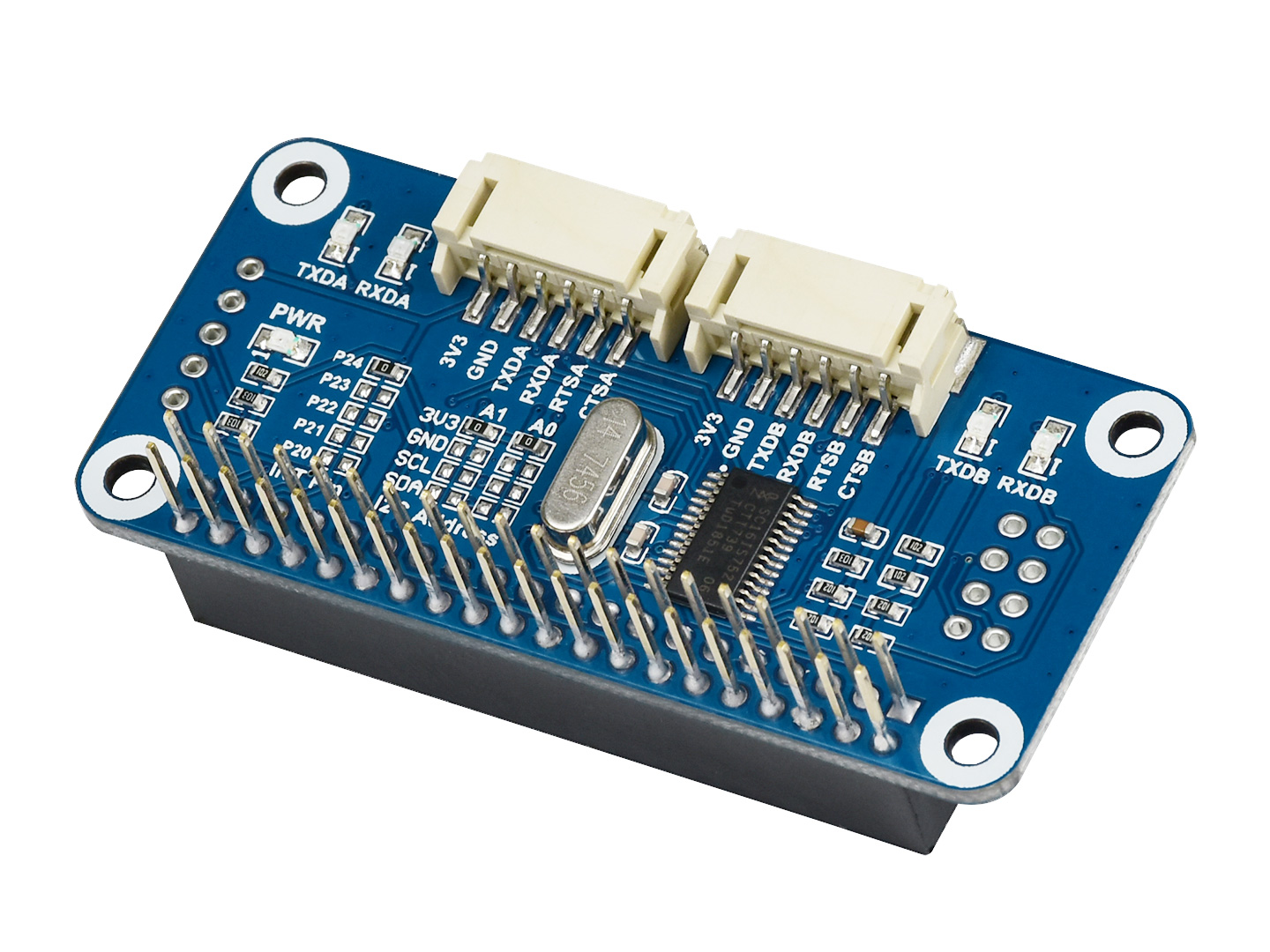

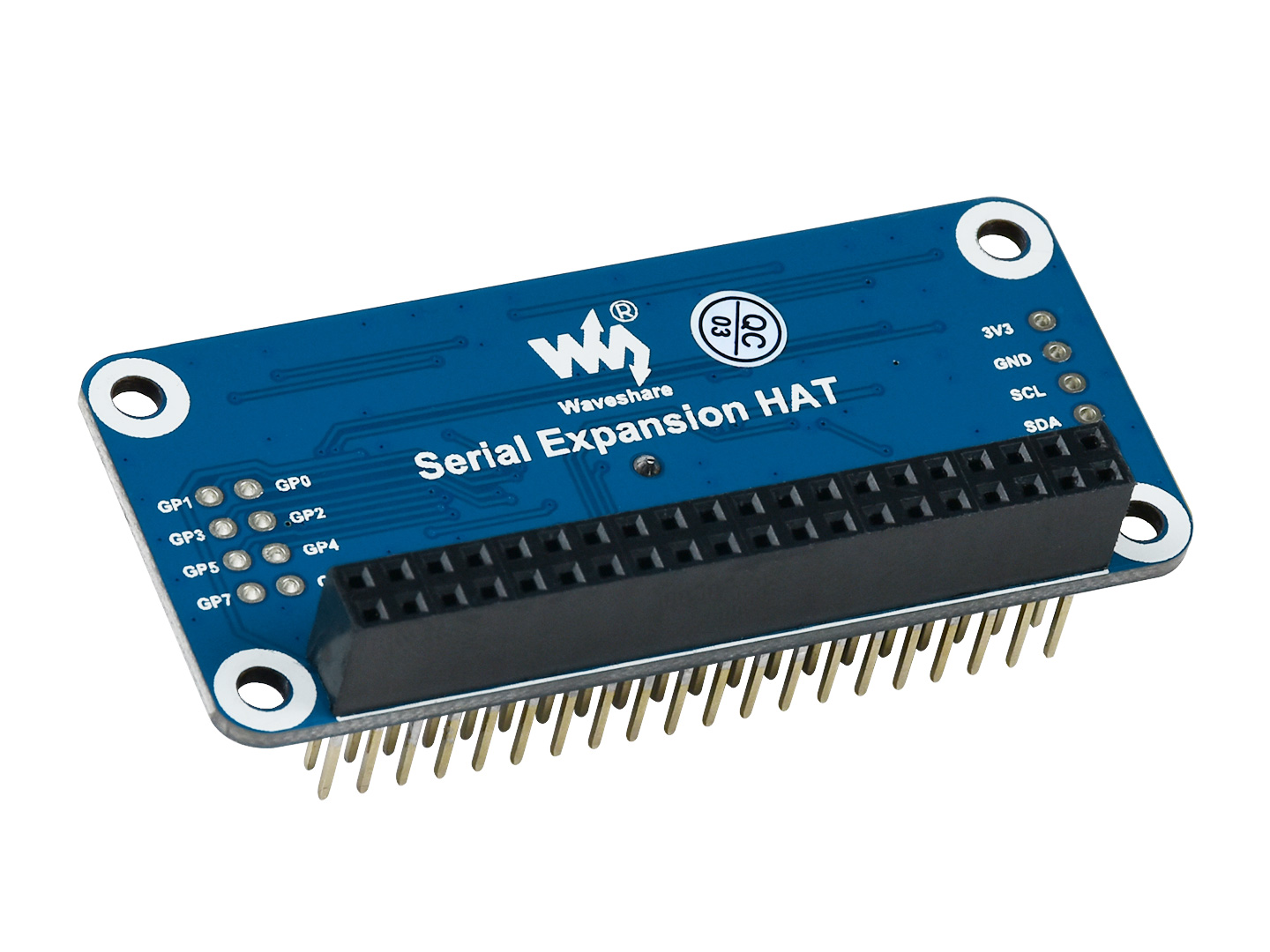

Serial Expansion HAT für Raspberry Pi, I2C-Schnittstelle, 2-ch UART, 8 GPIOs
15,46 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Serial Expansion HAT für Raspberry Pi, I2C-Schnittstelle, 2-ch UART, 8 GPIOs"
Kurzbeschreibung: Serieller Erweiterungs-HAT für Raspberry Pi, I2C-Schnittstelle, bietet 2-ch UART und 8 GPIOs
Übersicht
Der originale Raspberry Pi verfügt nur über 1-ch UART-Anschluss. Sobald dieser für die Terminal-Debugging verwendet wird, können keine weiteren seriellen Geräte angeschlossen werden. Eine sehr ungünstige Situation. Mit diesem Seriellen Erweiterungs-HAT erhalten Sie nun 2 zusätzliche UART-Kanäle sowie 8 programmierbare GPIOs.
Eigenschaften
- Standardmäßiger Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
- An Bord SC16IS752, erweitert 2-ch UART und 8 programmierbare GPIOs über I2C, keine zusätzlichen Pins erforderlich
- Durch Einstellen der Adress-Jumper können bis zu 16 dieser Module gestapelt werden, was bis zu 32-ch UART bedeutet
- An Bord mehrere LEDs zur Anzeige des UART-Arbeitsstatus
- Vorhandene I2C-Steuerpins, ermöglichen die Arbeit mit anderen Steuerplatinen
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele in C und Python)
Spezifikationen
- Betriebsspannung: 3.3V
- Erweiterungschip: SC16IS752
- Steuerungsschnittstelle: I2C
- Abmessungen: 65mm x 30mm
- Montagelochgröße: 3.0mm
Abmessungen
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/Serial_Expansion_HAT
Lieferumfang

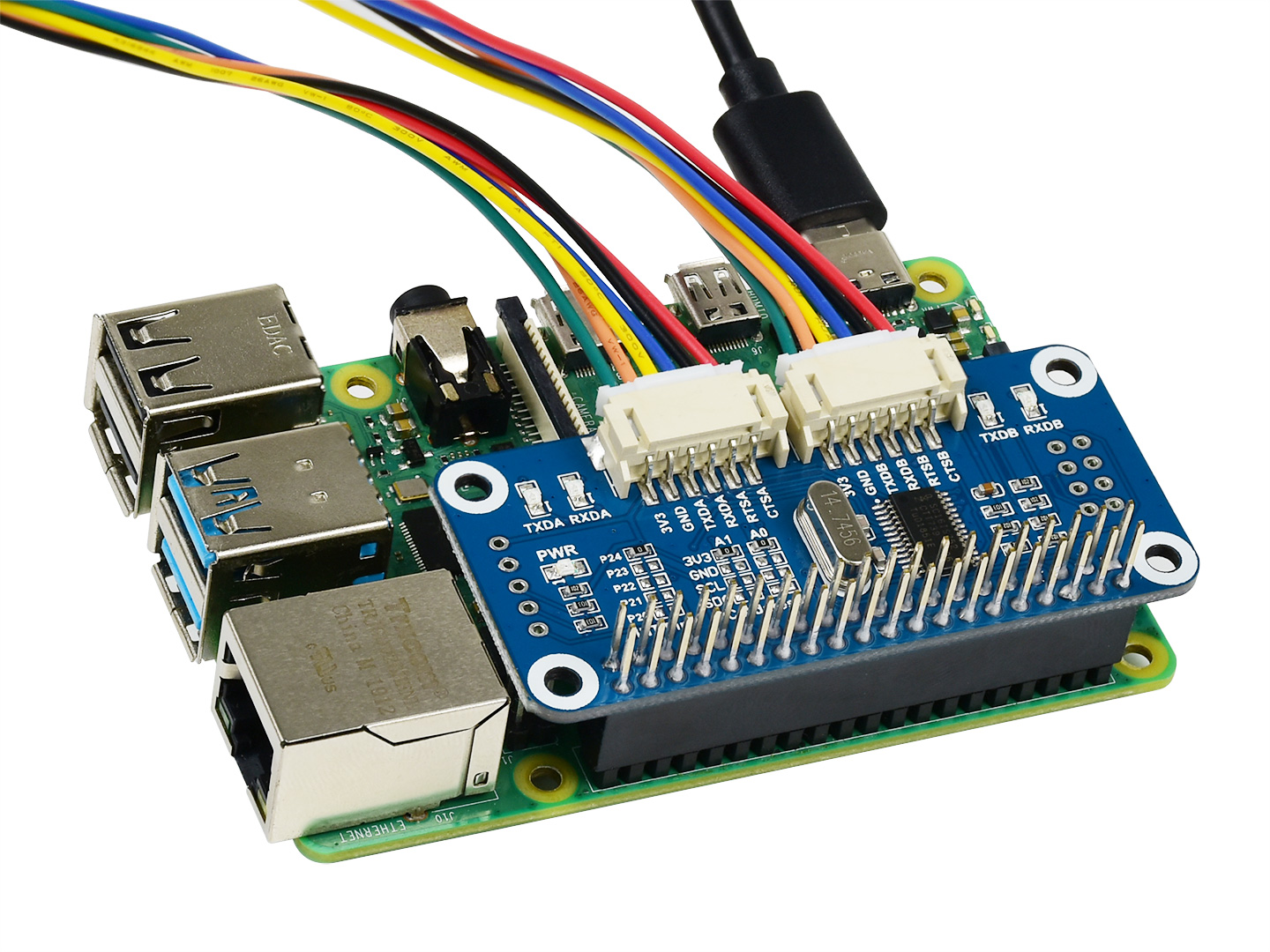

Hinweis: Der in den Fotos gezeigte Raspberry Pi ist NICHT im Lieferumfang enthalten.
- Serieller Erweiterungs-HAT x1
- RPi-Schraubenpaket (2 Stück) x1
- PH2.0 6PIN-Kabel x2
