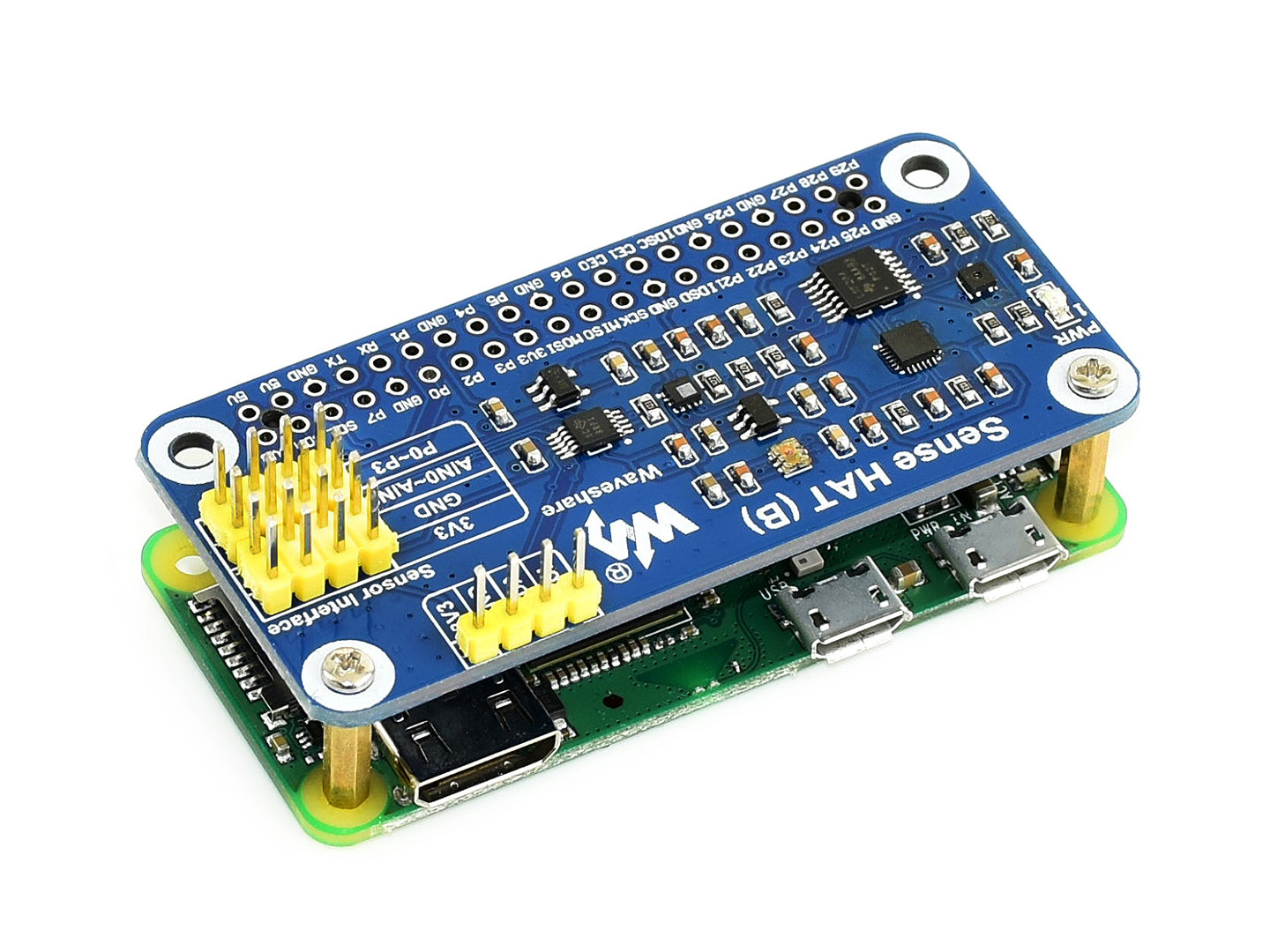

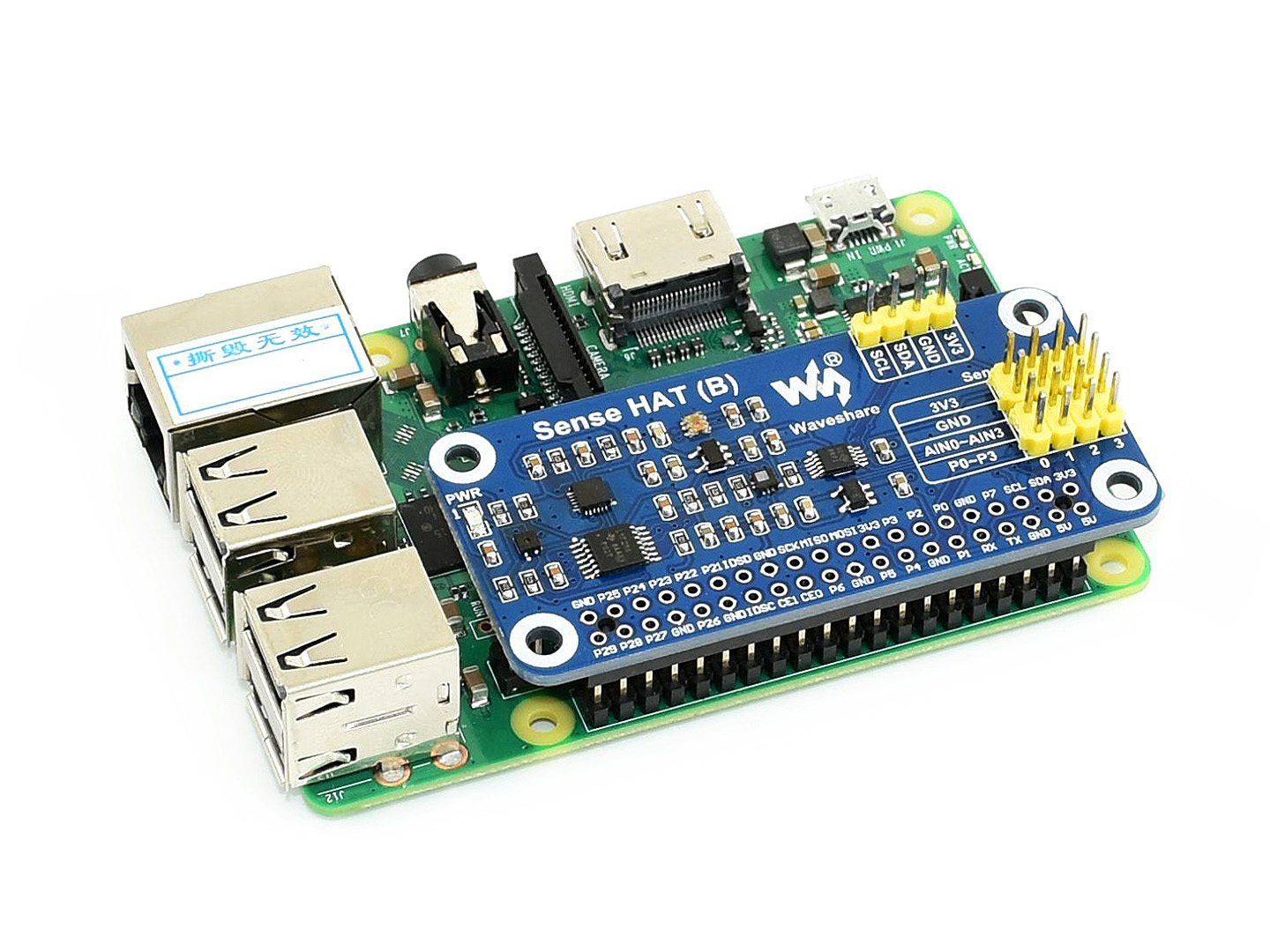

Sense HAT (B) für Raspberry Pi, Multi Powerful Sensors
32,12 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Sense HAT (B) für Raspberry Pi, Multi Powerful Sensors"
Übersicht
Der Sense HAT (B) wurde speziell für den Raspberry Pi entwickelt und integriert mehrere leistungsstarke Sensoren wie Gyroskop, Beschleunigungsmesser, Magnetometer, Barometer, Temperatur- und Feuchtigkeitssensor usw. Die Kommunikation erfolgt über die I2C-Schnittstelle, und bei Bedarf können weitere externe Sensoren angeschlossen werden.
Möchten Sie den Pi zu einem Roboter machen, der Bewegungen und Orientierung erkennen kann? Oder möchten Sie den Pi zur Erfassung von Umgebungsdaten wie Temperatur, Luftfeuchtigkeit und Luftdruck verwenden? Dieser HAT wäre Ihre ideale Wahl.
Eigenschaften
- Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Platinen der Serie
- Integrierter ICM20948 (3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop und 3-Achsen-Magnetometer), erkennt Bewegung, Orientierung und Magnetismus
- Integrierter digitaler Temperatur- und Feuchtigkeitssensor SHTC3, ermöglicht die Überwachung der Umgebung
- Integrierter Barometersensor LPS22HB, ermöglicht die Überwachung der Umgebung
- Integrierter Farbsensor TCS34725, erkennt die Farbe naher Objekte
- Integrierter SGM58031, 4-Kanal 16-Bit-Präzision, AD-Erweiterung zur Unterstützung weiterer externer Sensoren
- Bietet I2C-Steuerpins zum Anschluss anderer Host-Platinen wie STM32
- Liefert Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)
Spezifikationen
- Betriebsspannung: 3,3 V
- Kommunikationsschnittstelle: I2C
- Logikpegel: 3,3 V
- Abmessungen: 65 mm x 30,5 mm
Auswahlführer
| Produkt | Sense HAT (C) | Sense HAT (B) | |
|---|---|---|---|
| Gyroskop | Messbereich | ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048 °/sec | ±250, ±500, ±1000, ±2000 dps |
| Auflösung | 16-Bit | ||
| Beschleunigungsmesser | Messbereich | ±2, ±4, ±8, ±16 g | |
| Auflösung | 16-Bit | ||
| Magnetometer | Messbereich | ±49,12 Gauss | ±49 Gauss |
| Auflösung | 16-Bit | ||
| Barometer | Messbereich | 260 ~ 1260 hPa | |
| Genauigkeit | ±0,025 hPa (Normtemperatur) | ||
| Geschwindigkeit | 1 Hz ~ 75 Hz | ||
| Temp. & Feuchtigkeit | Messbereich (Temp.) | -30 ~ 100 °C | |
| Genauigkeit (Temp.) | ±0,2 °C | ||
| Messbereich (Feuchtigkeit) | 0 % ~ 100 % RH | ||
| Genauigkeit (Feuchtigkeit) | ±2 % RH | ||
| Sonstiges | Farbsensor, hochpräziser 16-Bit-AD-Wandler | ||

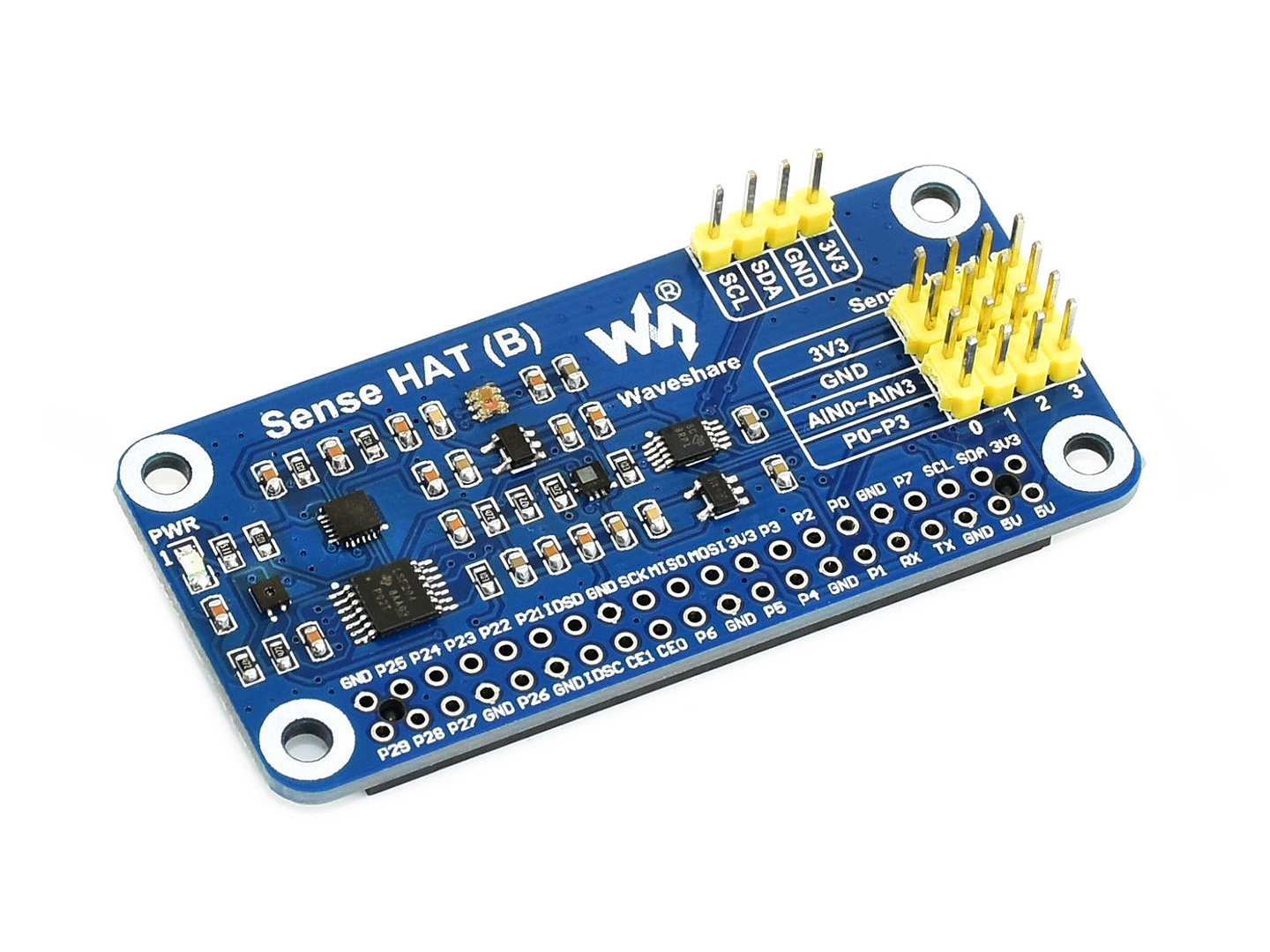

Auf der Platine
- Raspberry Pi GPIO-Anschluss: zum Anschluss an den Raspberry Pi

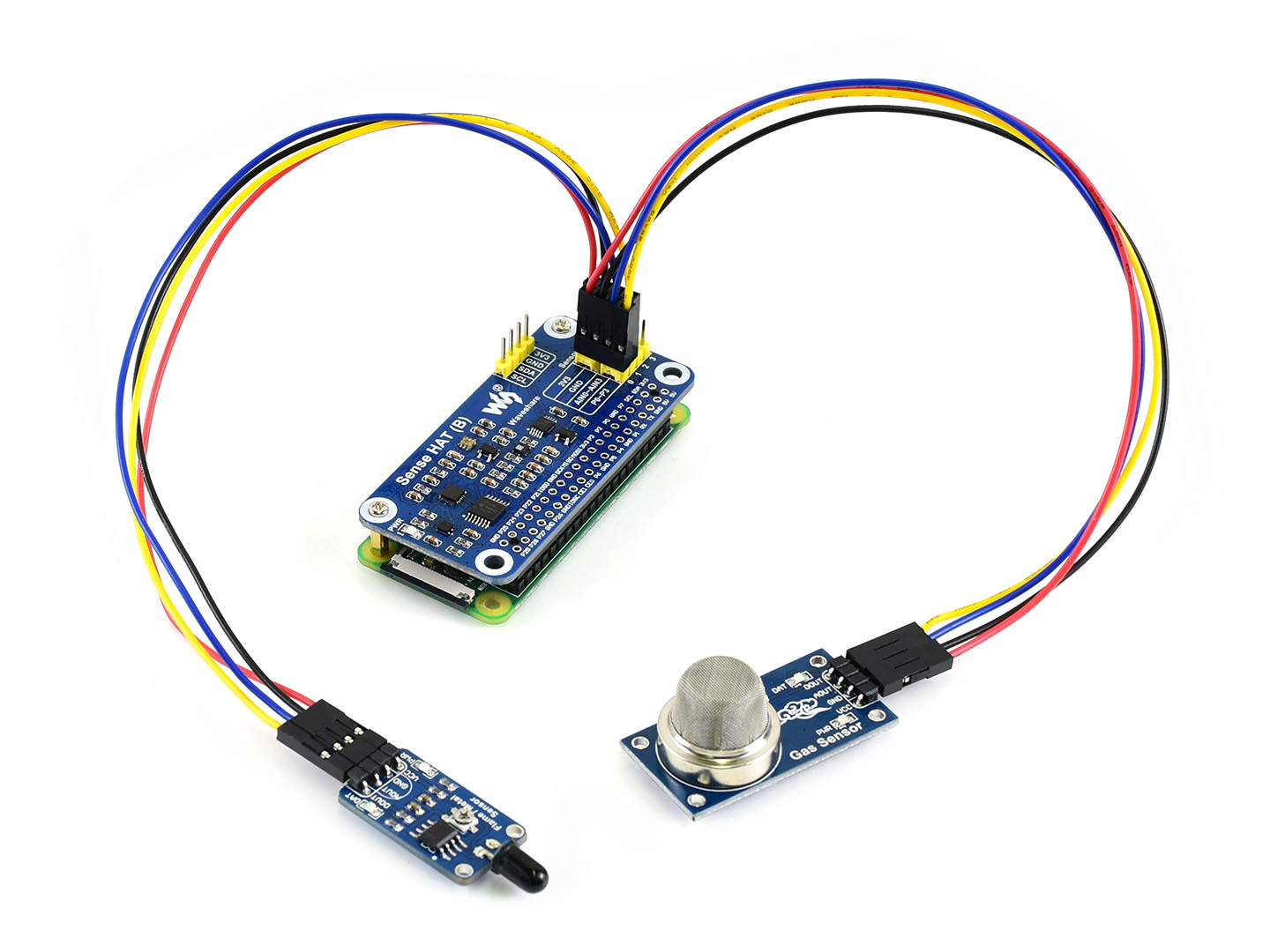

- Sensor-Schnittstelle: für externe Sensoren
- I2C-Erweiterungsstecker: zum Anschluss von Host-Platinen wie Arduino/STM32
- ICM-20948: 9-Achsen-Bewegungssensor
- SHTC3: Temperatur- und Feuchtigkeitssensor
- TCS34725: Farbsensor
- LPS22HB: Barometersensor
- SGM58031: 16-Bit-ADC
- LSF0204PWR: 4-Kanal-Spannungspegelwandler
- RT9193-18: 1,8 V Linearregler
- RT9193-33: 3,3 V Linearregler
Abmessungen
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/Sense_HAT_(B)
Lieferumfang
Hinweis: Raspberry Pi und externe Sensoren sind NICHT im Lieferumfang enthalten.
- Sense HAT (B) x1
- RPi-Schraubenpaket (2 Stk.) x1
- 2x20-PIN-Buchsenleiste x1
