SX130x 868M/915M LoRaWAN Gateway HAT für Raspberry Pi, Standard Mini-PCIe-Sockel, Langstreckenübertragung, GNSS-Modul
Produktinformationen "SX130x 868M/915M LoRaWAN Gateway HAT für Raspberry Pi, Standard Mini-PCIe-Sockel, Langstreckenübertragung, GNSS-Modul"
Standard-Mini-PCIe-Sockel
Dieses Produkt ist ein LoRa-Gateway-Modul, das einen neuen SX1302/3-Chip für den normalen Frequenzbereich integriert. Es bietet zahlreiche Vorteile wie Langstreckenübertragung, große Knotenkapazität und hohe Empfangsempfindlichkeit. Darüber hinaus unterstützt der SX1303 die gleichzeitige Kommunikation. Aufgrund der hervorragenden Leistung des SX1302/3 bei geringem Stromverbrauch kann das Wärmemanagement des Gateways vereinfacht werden, was die Materialkosten senkt und gleichzeitig eine kompaktere Bauform ermöglicht.
Merkmale des LoRaWAN Gateway-Moduls:
- Integriert Semtech SX1302/3-Chip für den normalen Frequenzbereich und SX1250-Front-End-Chip für Funkfrequenzen
- An Bord befindlicher PA und LNA, bietet +26dBm Sendeleistung und -141dBm hohe Empfangsempfindlichkeit
- Der SX1303 unterstützt Fine Timestamp und Netzwerklokalisierung basierend auf der Zeitdifferenz der Ankunft (TDOA)
- 52-poliger Mini-PCIe-Sockel für die einfache Integration in verschiedene eingebettete Systeme
- An Bord befindliche 4 LED-Anzeigen für den Betriebsstatus des Moduls
- Inklusive Entwicklungsressourcen und Handbuch (Beispiel in C)
Merkmale des HATs:
- Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Platinen der Serie
- Integriert L76K-Modul mit GPS/BD-Unterstützung, bietet präzise Uhr- und Positionsdaten für das Gateway-Modul
- Inklusive Entwicklungsressourcen und Handbuch (Beispiel in C)
| Band-Chip | SX1302 | SX1303 | ||
|---|---|---|---|---|
| 868M | 915M | 868M | 915M | |
| Frequenzbereich | 868M: EU868, IN865, RU864 915M: US915, AU915, KR920 | |||
| Stromversorgung | 5V | |||
| Modulation | LoRa/(G)FSK | |||
| Sendeleistung | +26dBm@5V | |||
| Empfangsempfindlichkeit | -141dBm@125KHz/SF12 -121dBm@125KHz/SF5 | |||
| Gesamtstromverbrauch | Senden: 454mA@5V Empfangen: 42mA@5V Schlafmodus: 11mA@5V | Senden: 427mA@5V Empfangen: 40mA@5V Schlafmodus: 8mA@5V | ||
| Kommunikationsbus | SPI, I2C | |||
| Externer Anschluss | Mini-PCIe | |||
| Betriebstemperatur | -40~85℃ | |||
| Abmessungen | 50,95 x 30mm | |||
An Bord befindlicher Semtech SX1302/3-Band-Chip Geringerer Stromverbrauch, hohe Datenrate, längere Reichweite
Eine bessere Lösung für gleichzeitige Hochdurchsatzszenarien
Die neue Generation der LoRa-Spreizspektrumtechnologie, höhere Störfestigkeit, längere Kommunikationsreichweite
Netzwerklokalisierung basierend auf der Zeitdifferenz der Ankunft (TDOA)
- SX1302/3 LoRaWAN Gateway-Modul
- Mini-PCIe-Sockel und Befestigung
- L76K-Modul
- RT9193-33 Spannungsregler-Chip
- StatusanzeigePWR: Stromanzeige RXD/TXD: UART RX/TX-Anzeige PPS: GPS-Statusanzeige
- Raspberry Pi GPIO-Stecker zum Anschluss an Raspberry-Pi-Platinen der Serie
- L76K-Antennenanschluss
- LoRa-Gateway-Antennenanschluss
- Batteriefach unterstützt wiederaufladbare Zelle ML1220 zur Speicherung von Ephemerisdaten und für Warmstarts
Lieferumfang

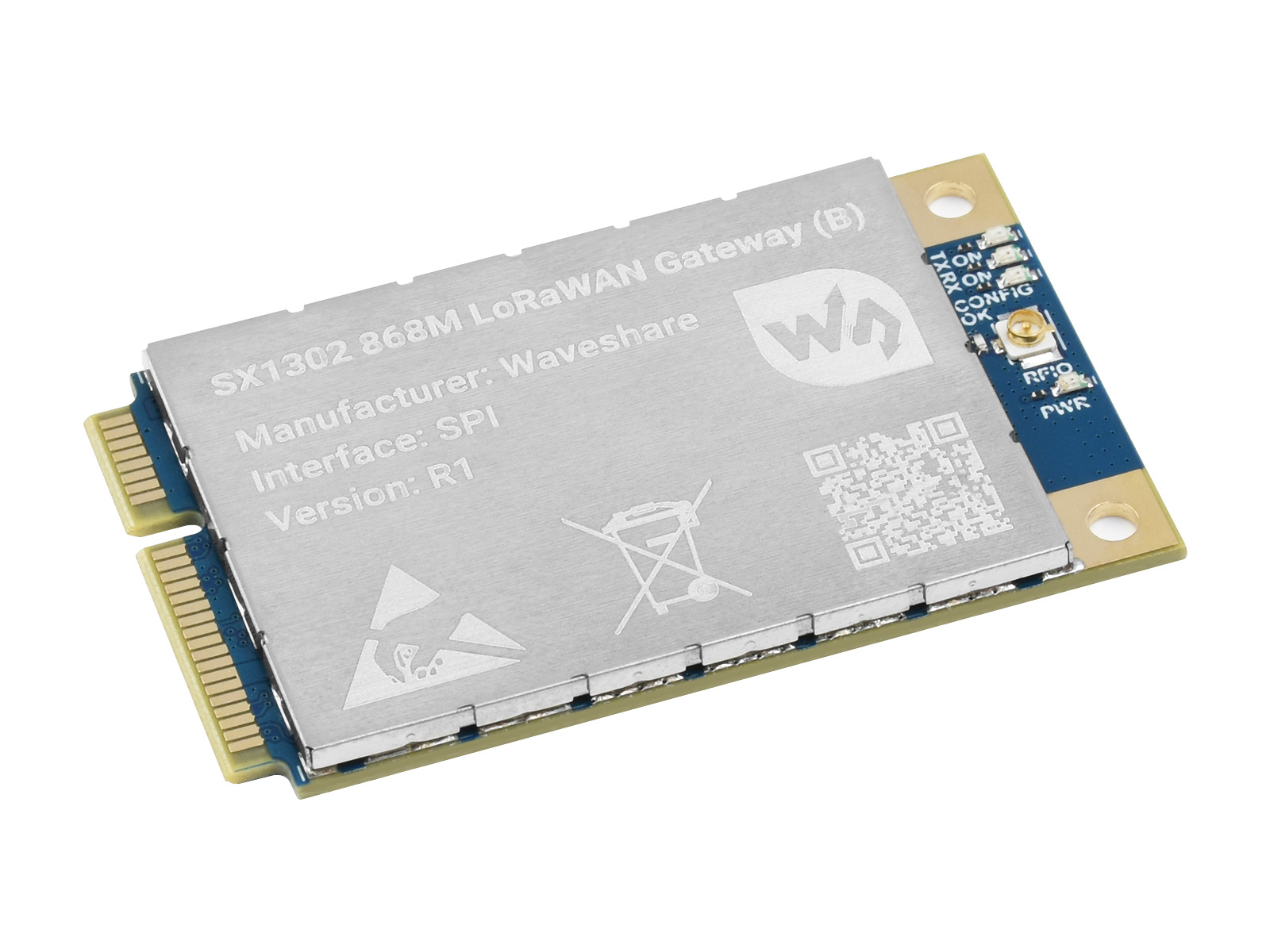

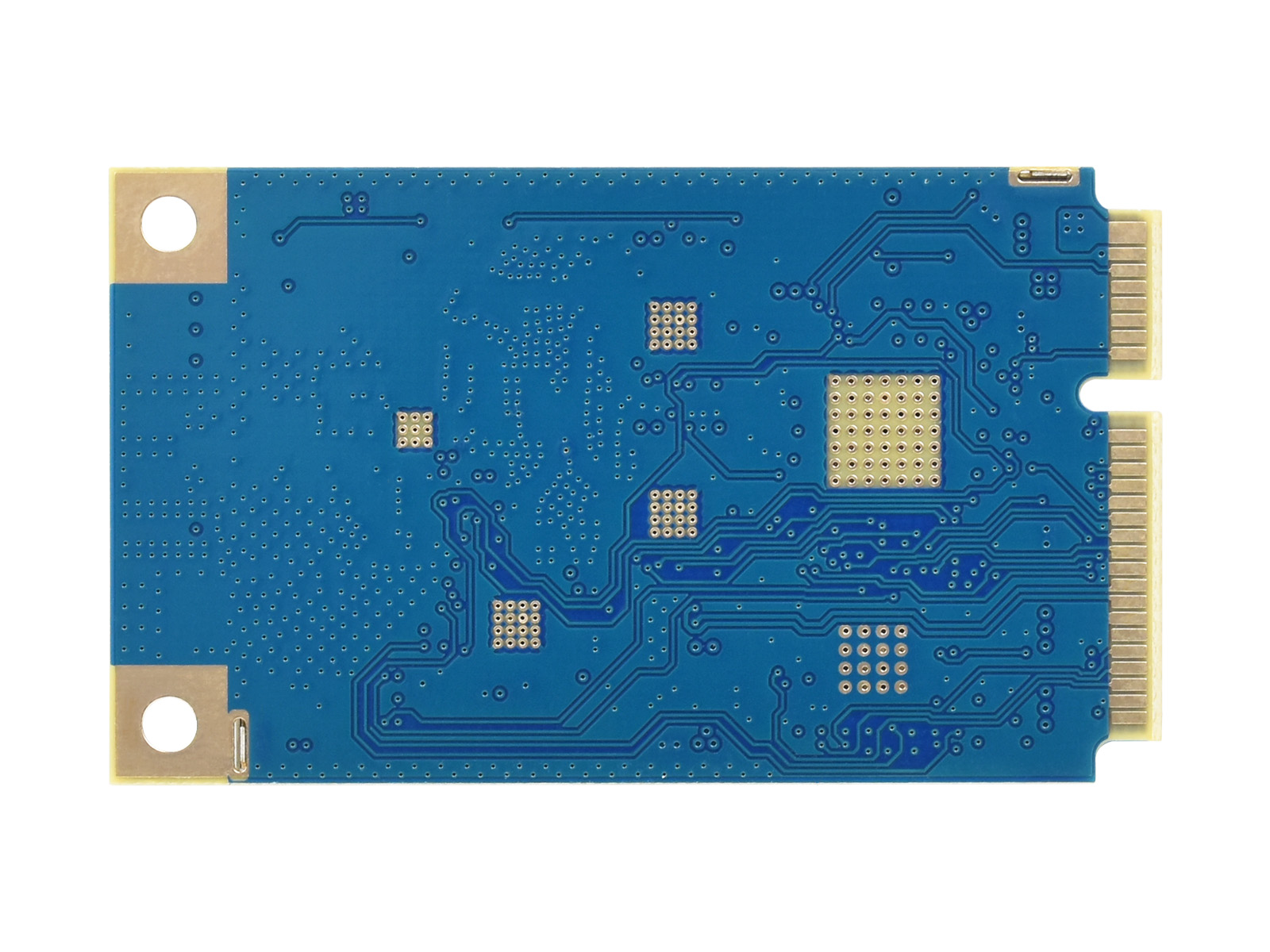

SX130x LoRaWAN Gateway-Modul (B)
- OPTIONEN SX130x LoRaWAN Gateway-Modul (B) x1
- IPEX1 auf SMA-Kabel x1
- Antenne 868M 5dBi x1

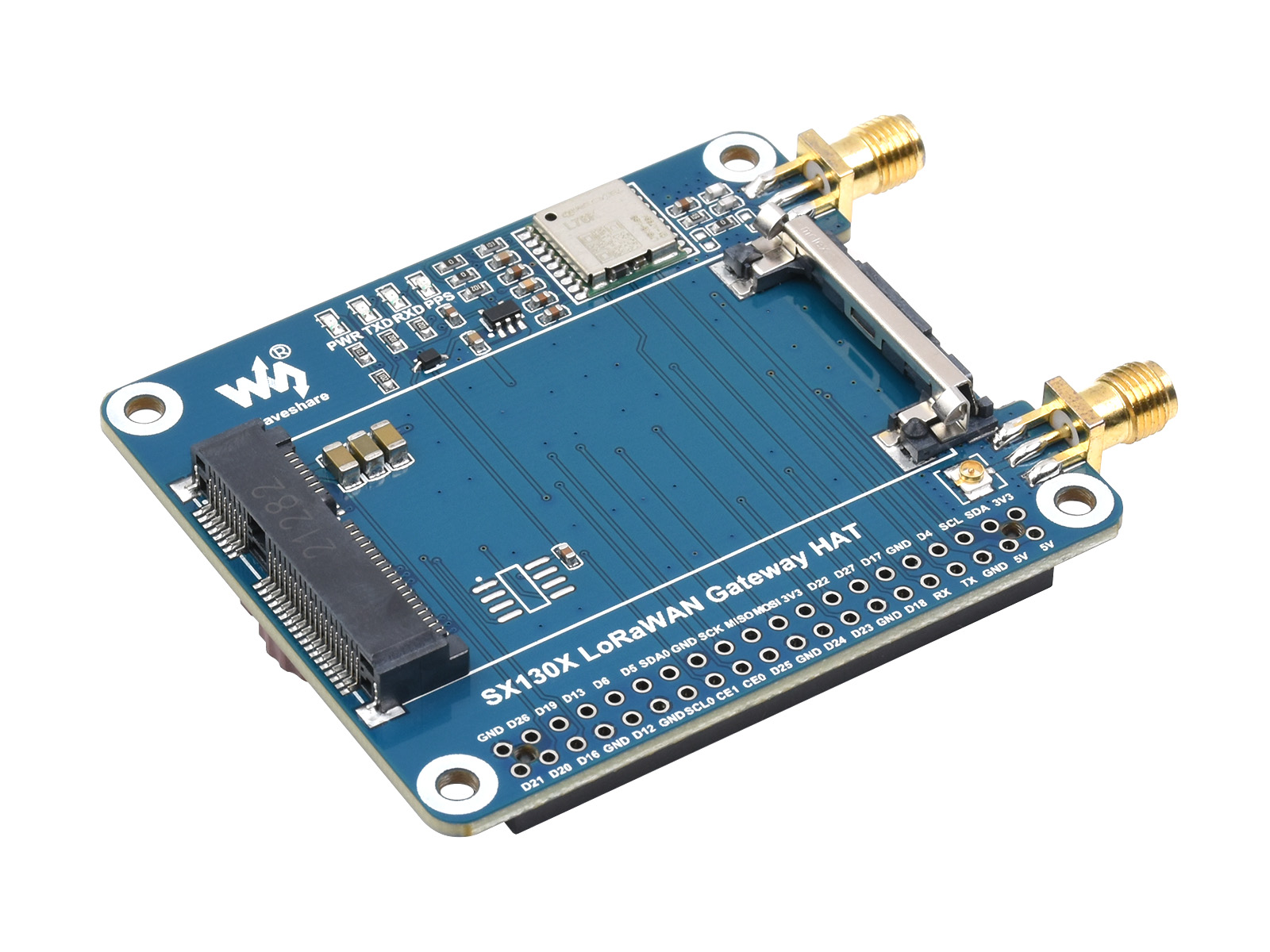

SX130x LoRaWAN Gateway HAT
- SX130x LoRaWAN Gateway HAT x1
- OPTIONEN SX130x LoRaWAN Gateway-Modul (B) x1
- Antenne 868M 5dBi x1
- GPS-Antenne x1
- 2×20PIN Buchsenleiste x1
- Doppeltes IPEX1-Kabel x1
- Schraubensatz x1
