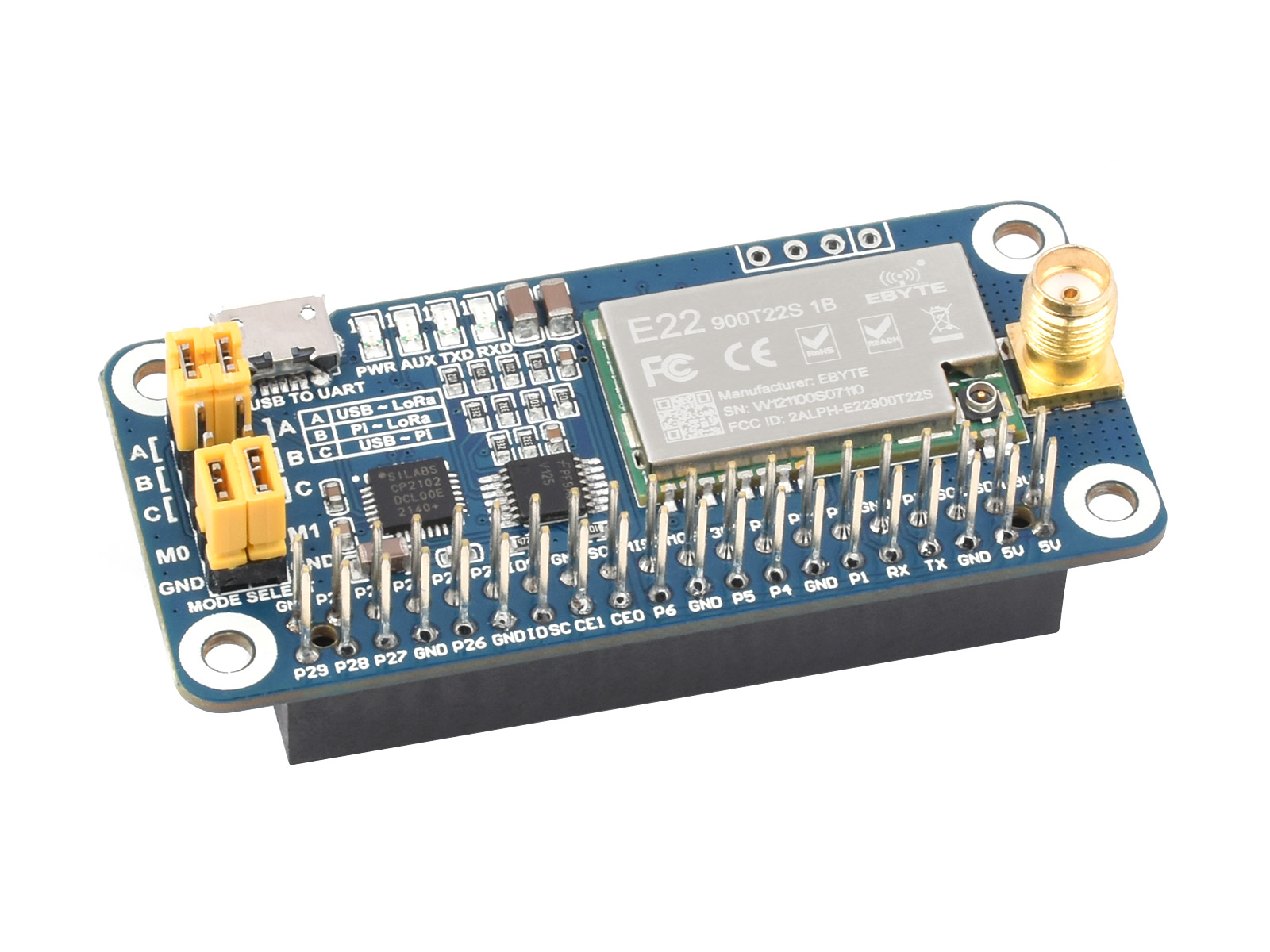

SX1268 LoRa HAT für Raspberry Pi, 470 MHz Frequenzband, für China
28,55 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SX1268 LoRa HAT für Raspberry Pi, 470 MHz Frequenzband, für China"
Verwendet SX1262 / SX1268 Modul, Optionen für Frequenzband
Durch die Nutzung der LoRa-Spreizspektrum-Modulationstechnologie der neuen Generation beträgt die Kommunikationsreichweite des SX126X LoRa HAT bis zu 5 km. Er unterstützt auch automatisches Wiederholen für längere Übertragungen. Weitere Funktionen umfassen Wake on Radio, drahtlose Konfiguration, Carrier Sensing, Kommunikationsverschlüsselung und mehr.
Verglichen mit normalen SX127X LoRa-Modulen erreicht der SX126X LoRa HAT eine längere Kommunikationsreichweite, höhere Geschwindigkeit, geringeren Verbrauch, bessere Sicherheit und Störfestigkeit. Er eignet sich für verschiedene Anwendungen wie Industrieautomation, Smart Home, Datensammlung usw.
- Verwendet SX1262/SX1268 Modul, Optionen für 433M / 470M / 868M / 915M Frequenzband
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
- An Bord befindlicher CP2102 USB-zu-UART-Konverter zur seriellen Fehlersuche
- Bietet die UART-Steuerungsschnittstelle zur Verbindung mit Host-Platinen wie Arduino/STM32
- 4x LED-Anzeigen, einfache Überprüfung des Modulstatus
- LoRa-Spreizspektrum-Modulationstechnologie, bis zu 81 verfügbare Signalkanäle, längere Kommunikationsreichweite, robuster gegen Störungen
- Automatisches mehrstufiges Wiederholen, geeignet für ultra-lange Reichweitenkommunikation, ermöglicht Mehrfachnetzwerke in derselben Region
- Energiesparende Funktionen wie Tiefschlaf und Wake on Radio, ideal für batteriebetriebene Anwendungen
- Anpassbarer Kommunikationsverschlüsselungsschlüssel, der nicht abgerufen werden kann, verbessert die Sicherheit der Benutzerdaten erheblich
- Unterstützt LBT (Listen Before Talk), überwacht den Signalkanalsrausch vor der Übertragung, verbessert das Erfolgsverhältnis unter extremen Bedingungen erheblich
- Unterstützt RSSI-Signalstärkeanzeige zur Bewertung der Signalqualität und zur Netzwerkoptimierung
- Unterstützt drahtlose Parameterkonfiguration durch Senden von drahtlosen Befehlen/Datenpaketen zur Fernkonfiguration oder zum Abrufen von Modulparametern
- Unterstützt Punkt-zu-Punkt-Übertragung, Broadcast, Signalkanalmessung
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)
SX1268 Modul: 410.125~493.125MHz Frequenzband
SX1268 433M LoRa HATGeeignet für Europa, Asien und Afrika, kommt mit einer 433MHz-Antenne
SX1268 470M LoRa HATGeeignet für China, kommt mit einer 470MHz-Antenne
SX1262 Modul: 850.125~930.125MHz Frequenzband
SX1262 868M LoRa HATGeeignet für Europa, Asien und Afrika, kommt mit einer 868MHz-Antenne
SX1262 915M LoRa HATGeeignet für Amerika, Ozeanien und Asien, kommt mit einer 915MHz-Antenne
* Bitte wählen Sie die Frequenzversion entsprechend den lokalen Funkmanagementbestimmungen
| SX1268 470M LoRa HAT | SX1268 433M LoRa HAT | SX1262 868M LoRa HAT | SX1262 915M LoRa HAT | |
|---|---|---|---|---|
| RF-Modul | SX1268 | SX1262 | ||
| Frequenzband | 410.125 ~ 493.125MHz | 850.125 ~ 930.125MHz | ||
| Antenne | 470MHz Antenne (2dBi) | 433MHz Antenne (2dBi) | 868MHz Antenne (2dBi) | 915MHz Antenne (2dBi) |
| Funkrate | 2.4kbps ~ 62.5kbps (programmierbar) | |||
| Sendeleistung | 22.0dBm (10/13/17/22dBm programmierbar) | |||
| Empfindlichkeit | -147dBm (Funkrate 2.4kbps) | |||
| Stromverbrauch | Sendestrom: 110mA (transienter Verbrauch) Empfangsstrom: 11mA Ruhestrom: 2uA (LoRa-Modul Software-Abschaltung) | Sendestrom: 133mA (transienter Verbrauch) Empfangsstrom: 11mA Ruhestrom: 2uA (LoRa-Modul Software-Abschaltung) | ||
| Kommunikationsschnittstelle | UART (TTL-Pegel) | |||
| Baudrate | 1200bps ~ 115200bps (9600bps standardmäßig) | |||
| Paketlänge | 240 Byte (32/64/128/240 Byte programmierbar) | |||
| Cachespeicher | 1000 Byte | |||
| Experimenteller Bereich | 5km (Bedingung: wolkenlos und wild, Höhe 2.5m, Antennengewinn 5dBi, Funkrate 2.4kbps) | |||
| Stromversorgung | 5V | |||
| Logikpegel | 3.3V/5V | |||
| Betriebstemperatur | -40~85℃ | |||
| Anwendungen | Smart Home, Industriesensoren, Gebäudeautomation, intelligente Zähler und andere IoT-Anwendungen | |||
| Geeignete Region | China | Europa, Asien, Afrika | Amerika, Ozeanien, Asien | |
| Hinweis: nur zur Referenz, bitte bestätigen Sie die lokal unterstützten LoRa-Bänder vor der Bestellung. | ||||
Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
* nur zur Referenz, die Raspberry Pi-Platinen sind NICHT enthalten.
Die Funkrate beträgt bis zu 62.5kbps, 3X die Geschwindigkeit der SX127X-Serie LoRa-Modul
Die LoRa-Spreizspektrum-Übertragungsdistanz der SX126X-Serie beträgt bis zu 5000m, was 65% länger ist als das SX127X LoRa-Modul mit gleicher Leistung
Punkt-zu-Punkt-Übertragung, Broadcast, Punkt-zu-Punkt-Broadcast, Kanalmessung

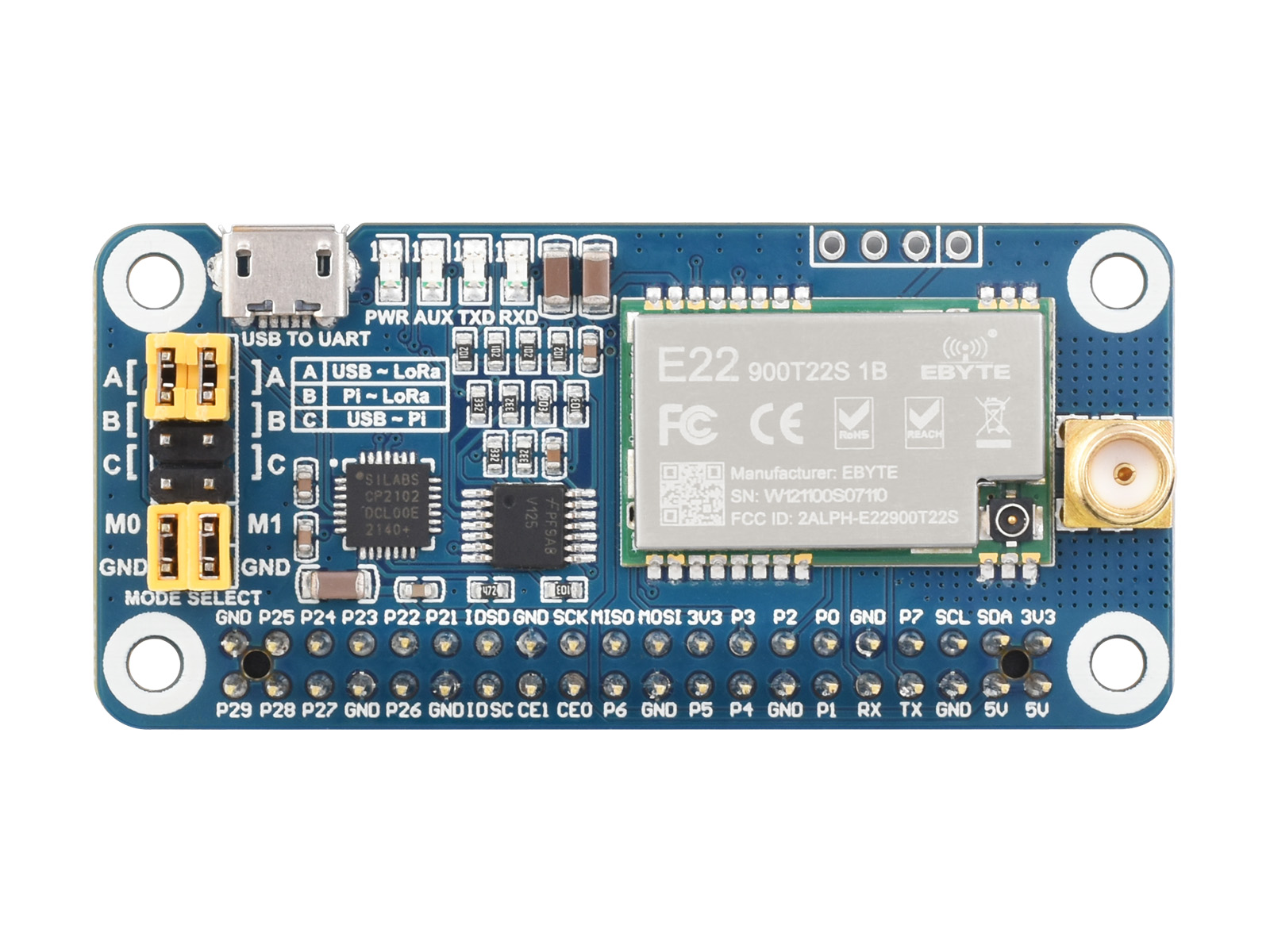

- SX1268/SX1262 LoRa-Modul
- 74HC125V: Pegelwandler
- CP2102:USB-zu-UART-Konverter
- Raspberry Pi GPIO-Anschluss:zur Verbindung mit Raspberry Pi
- USB-zu-UART-Anschluss
- UART-Stecker:zur Verbindung mit Host-Platinen wie STM32/Arduino
- SMA-Antennenanschluss
- IPEX-Antennenanschluss
- Anzeigen: RXD/TXD: UART RX/TX-AnzeigeAUX: HilfsanzeigePWR: Stromanzeige
- UART-Auswahl-Jumper A: Steuert das LoRa-Modul über USB-zu-UARTB: Steuert das LoRa-Modul über Raspberry PIC: Greift über USB-zu-UART auf Raspberry Pi zu
- LoRa-Modus-Auswahl-Jumper M0 kurzschließen, M1 kurzschließen: ÜbertragungsmodusM0 kurzschließen, M1 offen: KonfigurationsmodusM0 offen, M1 kurzschließen: WOR-ModusM0 offen, M1 offen: Tiefschlafmodus
Intelligente drahtlose Zählerlösung
Automatische Überwachung und Datensammlung, Reduzierung der Arbeitskosten; Drahtlose Übertragung, keine Kabelverbindung erforderlich, einfache Installation. LoRa-Spreizspektrum hat eine starke Störfestigkeit und unterstützt stabile Übertragung in komplexer Umgebung
Industrielle FertigungNutzung von drahtloser Kurzstreckensignalübertragung zur Ersatz von Signalkabeln im Industriebereich, was Verdrahtung reduziert und die Produktionseffizienz verbessert, einfach zu verwalten
Smart HomeDie physikalische Schicht-Technologie-Lösung für Home IoT mit guter Beugungsleistung und breiter Abdeckung für die Bereitstellung auf Villen-Niveau
Intelligente FarmGenaue Überwachung der Details jedes Betriebsbereichs für statistisches Management und rechtzeitiges Finden potenzieller Risiken
Hotel-LösungUnterstützt Zugangspunkte mit großem Datenvolumen, erleichtert die zentrale Verwaltung im Backend, reduziert Personal für Inspektionen und verbessert die Überwachungseffizienz
Lieferumfang
SX1268 433M LoRa HAT
- SX1268 433M LoRa HAT x1
- 433MHz Antenne x1
- USB Typ A Stecker zu Micro Stecker Kabel x1
- Schraubenpackung x1
SX1268 470M LoRa HAT
- SX1268 470M LoRa HAT x1
- 470MHz Antenne x1
- USB Typ A Stecker zu Micro Stecker Kabel x1
- Schraubenpackung x1
SX1262 868M LoRa HAT
- SX1268 433M LoRa HAT x1
- 868MHz Antenne x1
- USB Typ A Stecker zu Micro Stecker Kabel x1
- Schraubenpackung x1
SX1262 915M LoRa HAT
- SX1262 915M LoRa HAT x1
- 915MHz Antenne x1
- USB Typ A Stecker zu Micro Stecker Kabel x1
- Schraubenpackung x1
