STM32F746G-DISCO, 32F746GDISCOVERY

Beschreibung

Das STM32F7-Discovery-Kit ermöglicht es Benutzern, Anwendungen mit den auf dem ARM® Cortex®-M7-Kern basierenden STM32F7-Serie-Mikrocontrollern zu entwickeln und zu teilen.

Das Discovery-Kit ermöglicht eine Vielzahl von Anwendungen, die von Audio-, Multi-Sensor-Unterstützung, Grafik-, Sicherheits-, Video- und Hochgeschwindigkeits-Konnektivitätsfunktionen profitieren.

Die Arduino-Konnektivitätsunterstützung bietet unbegrenzte Erweiterungsmöglichkeiten mit einer großen Auswahl an spezialisierten Add-on-Boards.

Wichtige Merkmale

• STM32F746NGH6-Mikrocontroller mit 1 MByte Flash-Speicher und 340 KByte RAM im BGA216-Gehäuse
• Onboard ST-LINK/V2-1 mit Unterstützung der USB-Neuenumerierung
• Mbed-fähig (mbed.org)
• USB-Funktionen: Virtuelle COM-Schnittstelle, Massenspeicher, Debug-Schnittstelle
• 4,3-Zoll 480x272 Farb-LCD-TFT mit kapazitivem Touchscreen
• Kameraanschluss
• SAI-Audio-Codec
• Audio-Line-In- und Line-Out-Buchse
• Stereo-Lautsprecherausgänge
• Zwei ST MEMS-Mikrofone
• SPDIF-RCA-Eingangsanschluss
• Zwei Taster (Benutzer und Reset)
• 128-Mbit Quad-SPI-Flash-Speicher
• 128-Mbit SDRAM (64 Mbit zugänglich)
• Steckplatz für microSD-Karte
• Steckplatz für RF-EEPROM-Subboard
• USB OTG HS mit Micro-AB-Anschlüssen
• USB OTG FS mit Micro-AB-Anschlüssen
• Ethernet-Anschluss gemäß IEEE-802.3-2002
• Fünf Stromversorgungsoptionen:
  • ST-LINK/V2-1
  • USB FS-Anschluss
  • USB HS-Anschluss
  • VIN vom Arduino-Anschluss
  • Externe 5 V vom Anschluss
• Stromversorgungs-Ausgang für externe Anwendungen: 3,3 V oder 5 V
• Arduino Uno V3-Anschlüsse
• Umfangreiche kostenlose Software, einschließlich verschiedener Beispiele, Teil des STM32Cube-Pakets
• Unterstützt durch eine breite Auswahl an integrierten Entwicklungsumgebungen

STM32F746G-DISCO: OBERSEITE

STM32F746G-DISCO: UNTERSEITE

Fotos

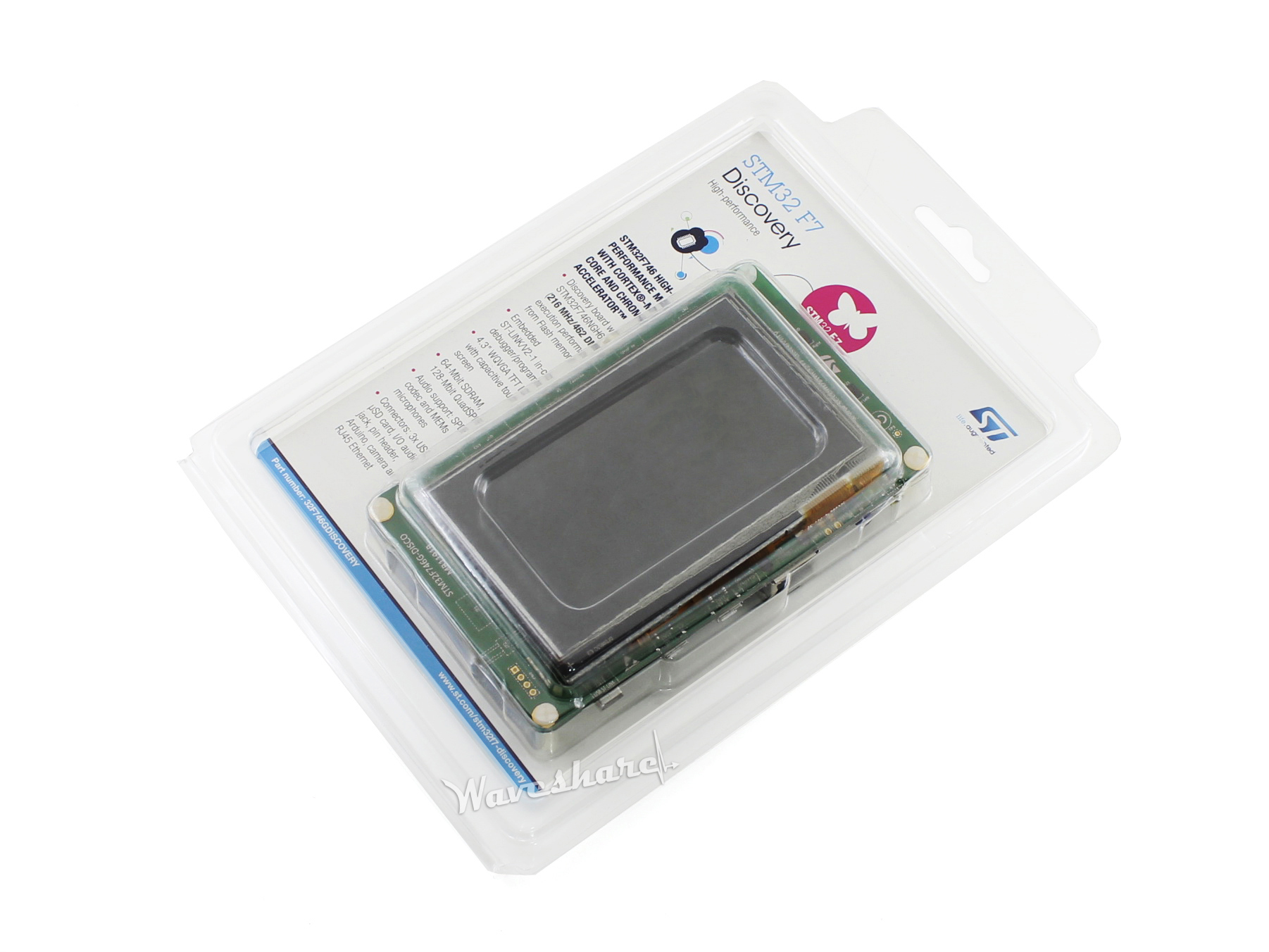

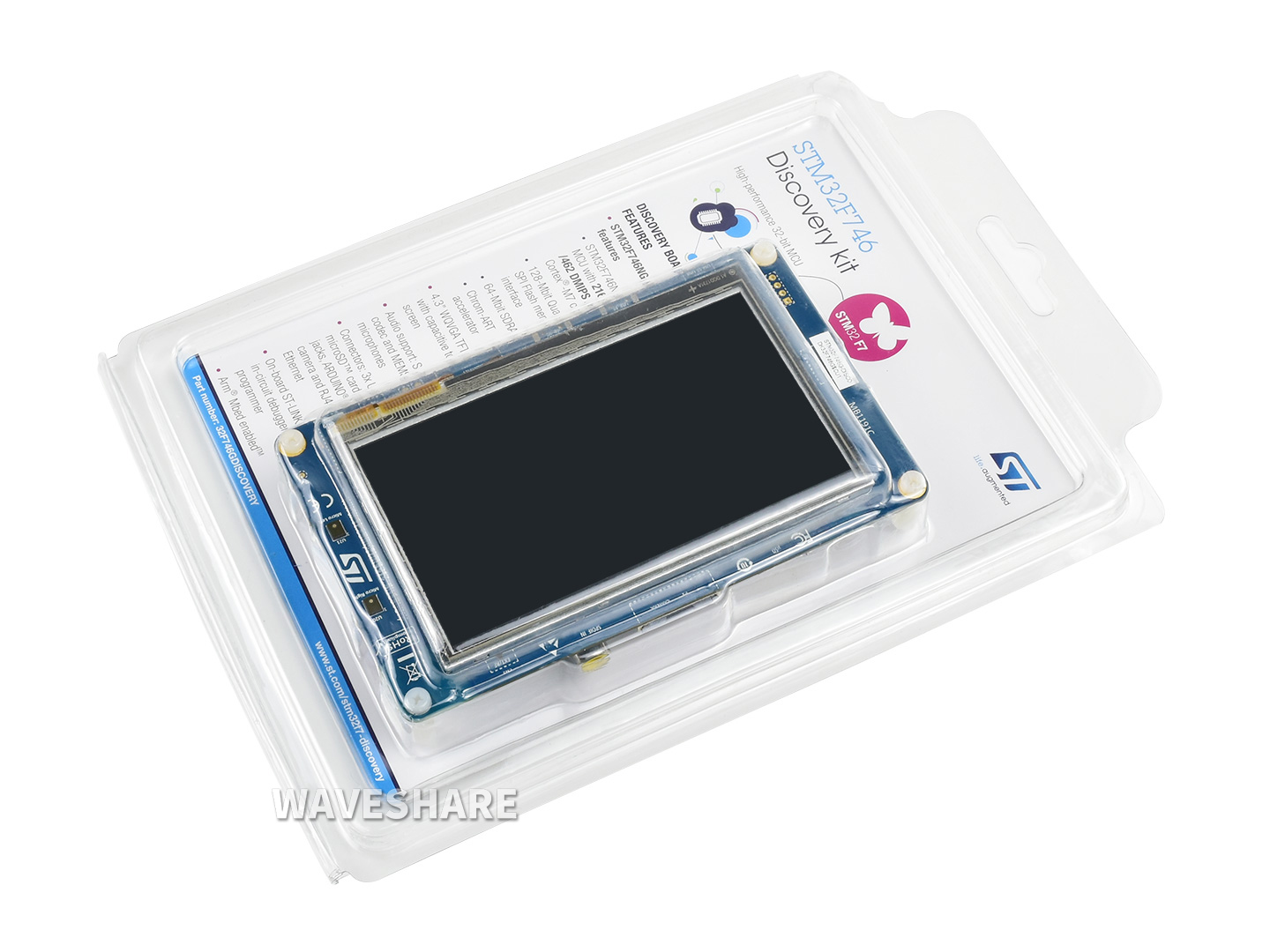

STM32F746G-DISCO Verpackung

STM32F746G-DISCO Verpackung Rückansicht

32F746GDISCOVERY Grundplatine

32F746GDISCOVERY Entwicklungsboard

32F746GDISCOVERY

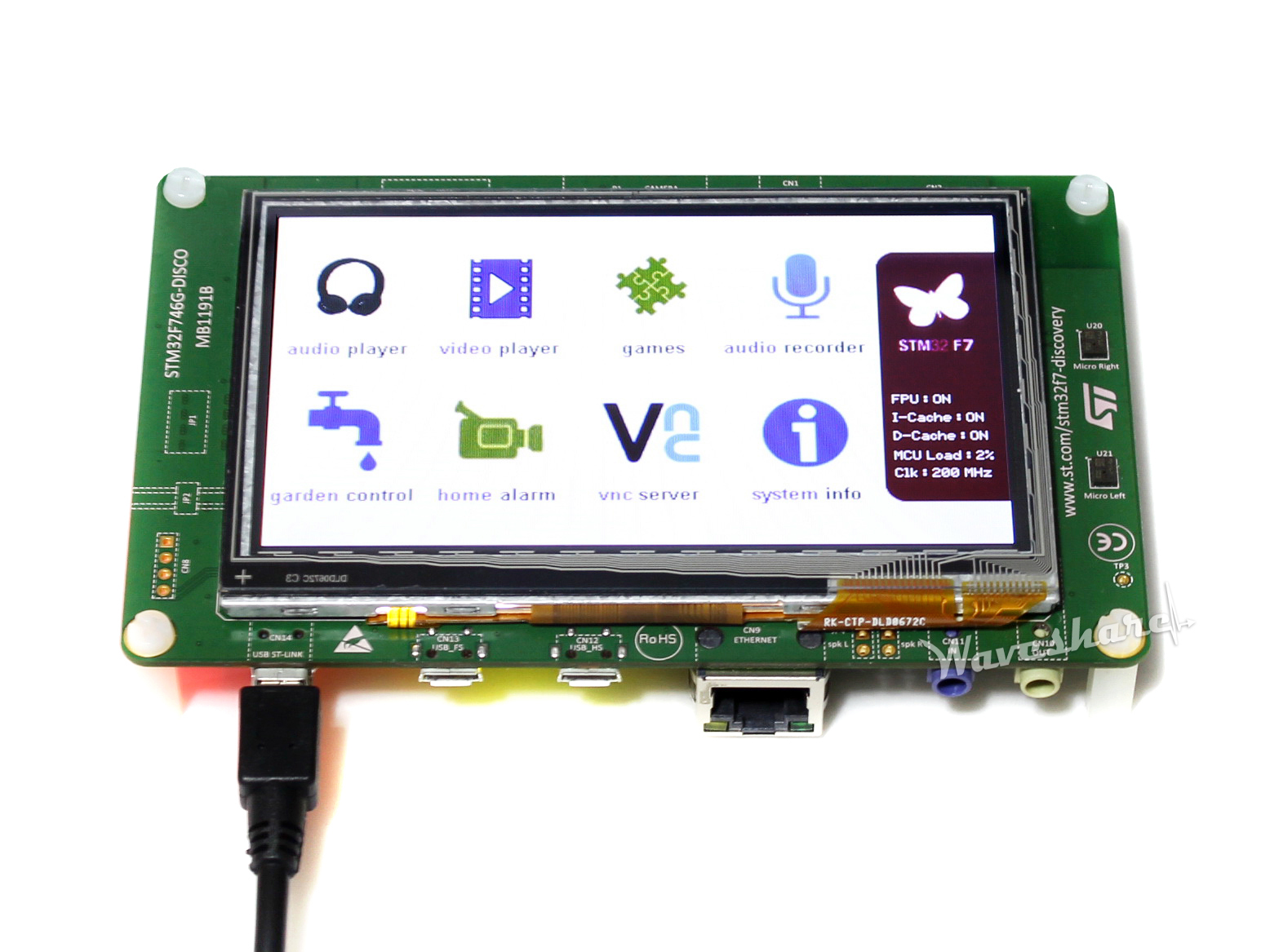

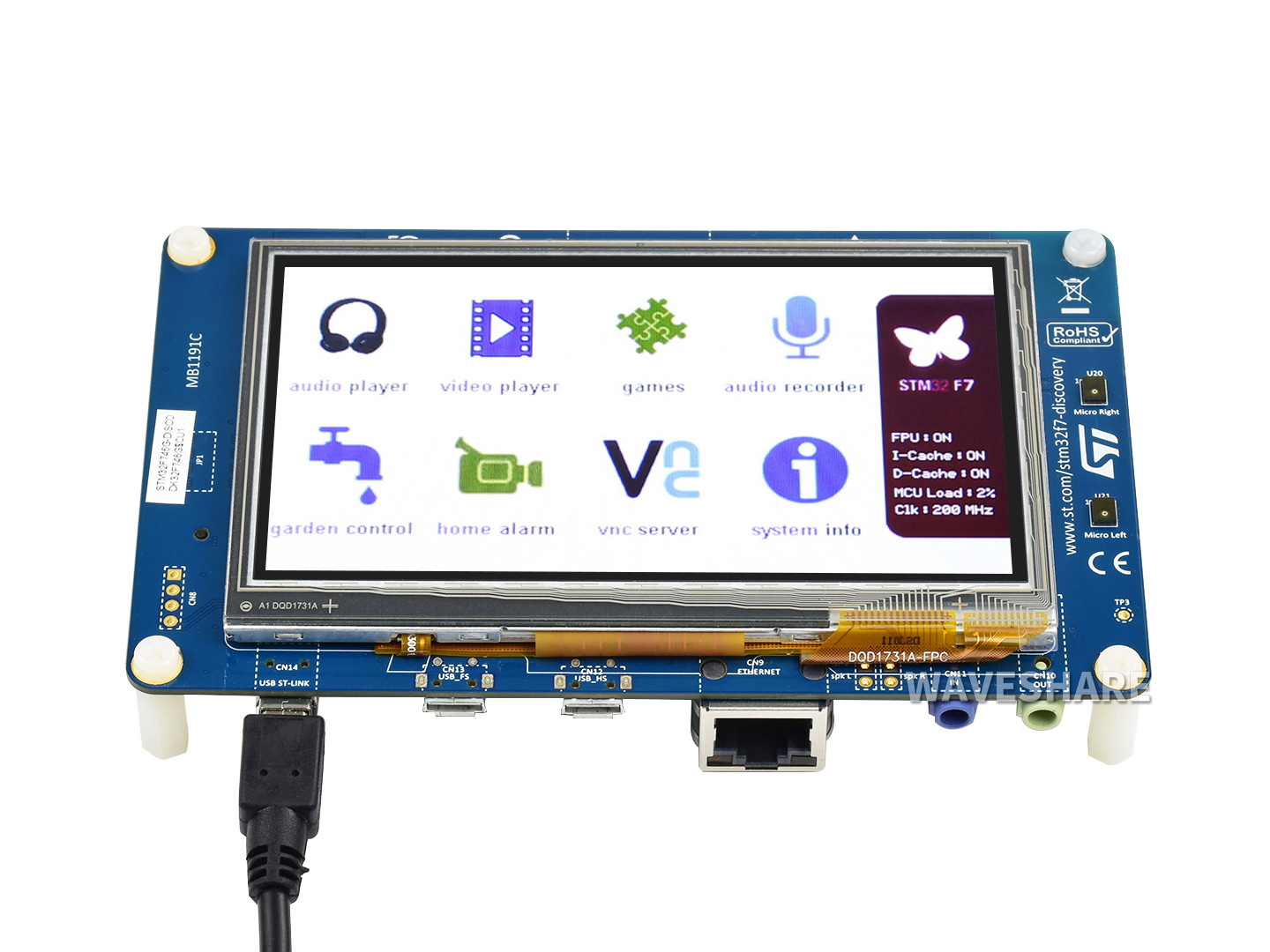

32F746GDISCOVERY Anzeige

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/STM32F746G-DISCO

Lieferumfang

Hinweis: Sie können eine grüne ODER blaue Version erhalten, die zufällig geliefert wird.

1. STM32F746G-DISCO × 1
