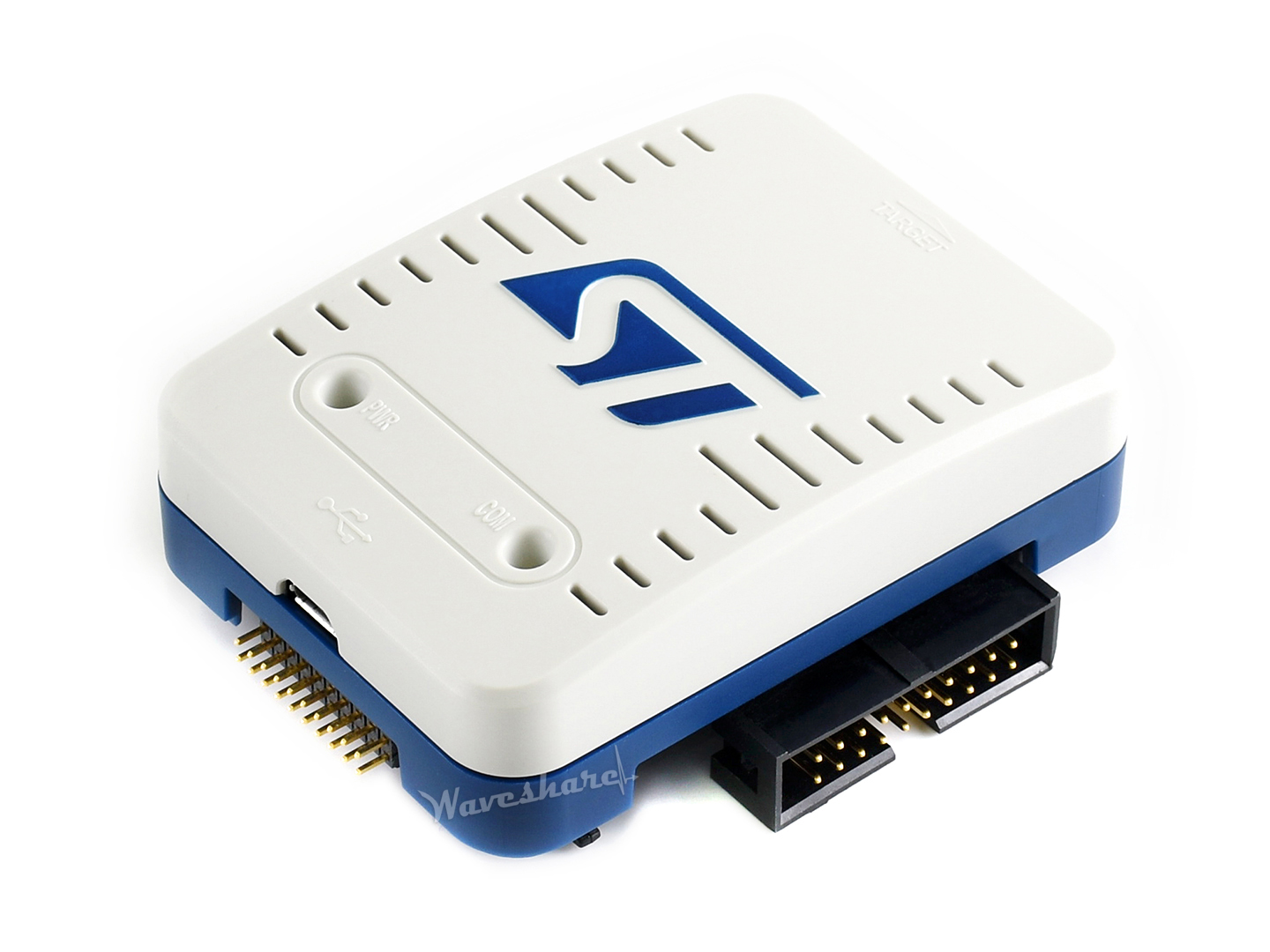

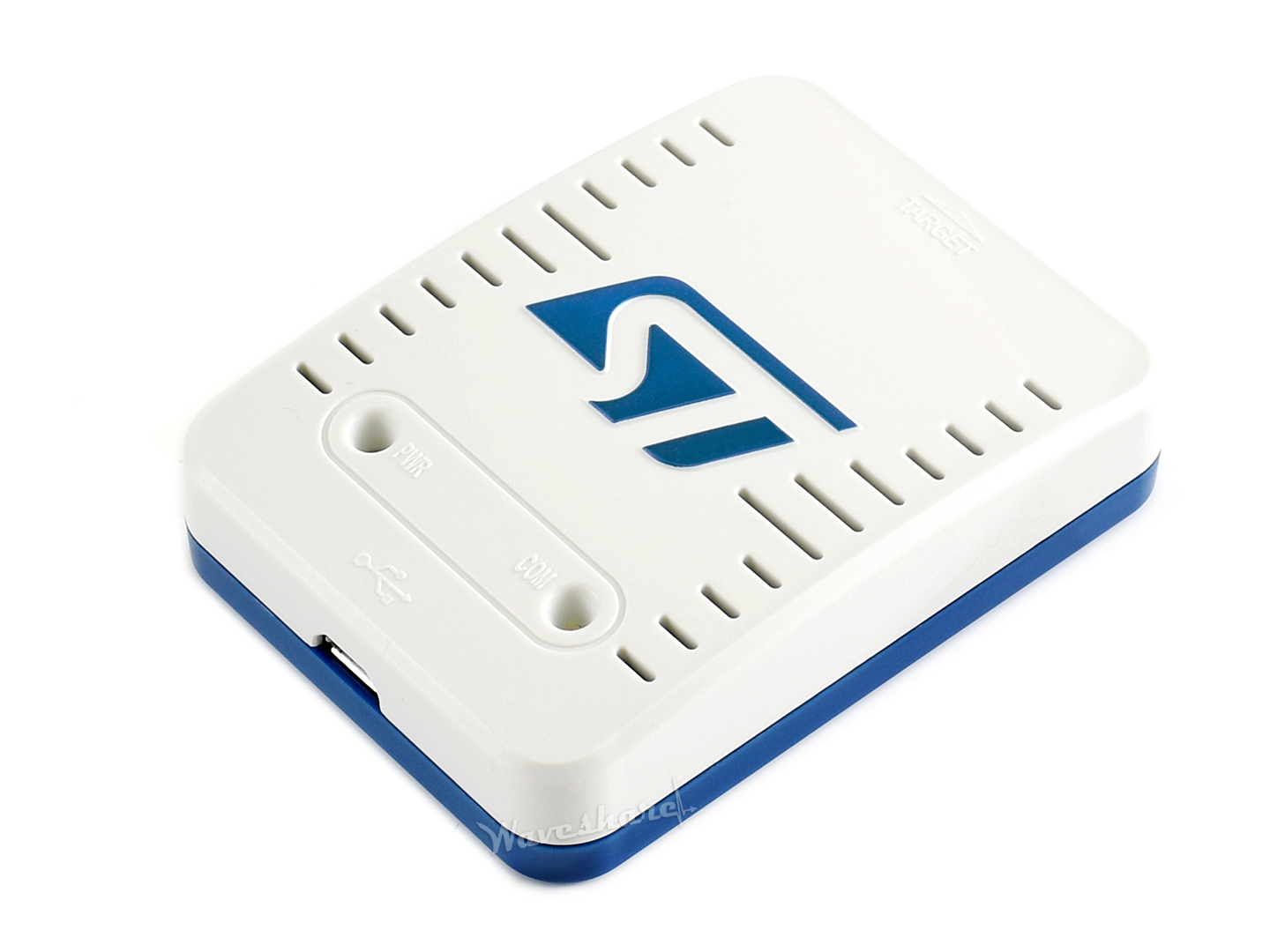

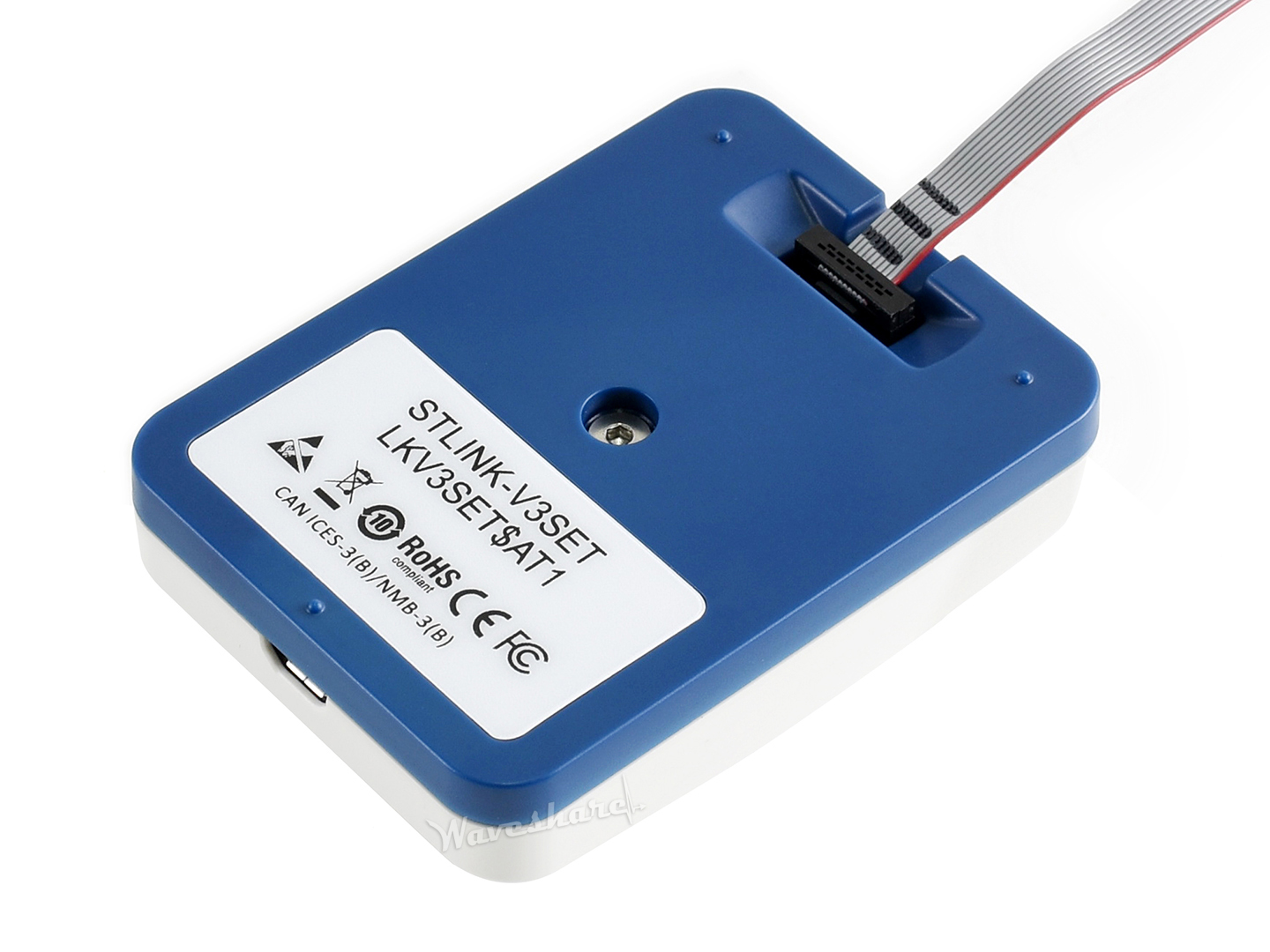

STLINK-V3SET, modularer Debugger/Programmierer für STM32/STM8
74,96 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "STLINK-V3SET, modularer Debugger/Programmierer für STM32/STM8"
Kurzbeschreibung: STLINK-V3SET, modularer In-Circuit-Debugger und Programmierer für STM32/STM8, JTAG / SWD, SWIM, Multi-Pfad-Brücke USB zu SPI/UART/I2C/CAN/GPIOs
Geeignet für STM8 / STM32 Mikrocontroller
Der STLINK-V3SET ist ein modularer, eigenständiger Debug- und Programmieradapter für die STM8- und STM32-Mikrocontroller. Die SWIM- und JTAG/SWD-Schnittstellen werden zur Kommunikation mit beliebigen STM8- oder STM32-Mikrocontrollern auf einer Anwendungsplatine verwendet.
- Eigenständiger Adapter mit modularen Erweiterungen
- Eigene Stromversorgung über einen Micro-B-USB-Anschluss (keine Stromversorgung für die Zielanwendung)
- USB 2.0 High-Speed-kompatible Schnittstelle
- Unterstützung für direktes Firmware-Update (DFU), um mit zukünftigen Geräten verwendet zu werden
- Unterstützt JTAG / SWD-Schnittstellen, 3V~3,6V Anwendungsspannungsunterstützung und 5 V tolerant Eingänge
- Unterstützt SWIM-Schnittstelle, 1,65V~5,5V Anwendungsspannungsunterstützung, nur verfügbar mit Adapterplatine MB1440
- Spezifische Funktionen des virtuellen COM-Ports (VCP):
- 3 V bis 3,6 V Anwendungsspannungsunterstützung auf der UART-Schnittstelle und 5 V tolerant Eingänge
- VCP-Frequenz bis zu 15 MHz
- Verfügbar auf STDC14-Debug-Stecker (nicht verfügbar auf MIPI10)
- Drag-and-Drop Flash-Programmierung
- Zwei Farb-LEDs: Kommunikation, Stromversorgung
Alle STM32-MCs mit JTAG / SWD-Schnittstelle
Alle STM8-MCs mit SWIM-Schnittstelle
- nur zur Referenz, die oben genannten STM32- und STM8-Platinen sind NICHT enthalten
- Die Jumper-Caps JP4 und JP6 müssen verbunden sein, um die SWIM-Schnittstelle zu verwenden
| Artikel | V3MINIE | V3SET | V2 |
|---|---|---|---|
| JTAG/SWD Anwendungsspannung | 1,65V~3,6V① | 3V~3,6V | 1,65V~3,6V① |
| SWIM Anwendungsspannung | N/A | 1,65V~5,5V | 1,65V~5,5V |
| SWV-Unterstützung | JA② | ||
| Debug-Schnittstelle | mehrere | mehrere③ | 2 |
| LED-Anzeige | zwei Farben④ | ||
| ① ST-LINK/V2 und STLINK-V3MINIE unterstützen STM32 Low-Power-Geräte. ② Derzeit nur für STM32 verfügbar. ③ STLINK-V3SET verfügt über GPIO-Port neben dem Programmierport. ④ Zwei Farben LED zeigt sowohl Stromversorgung als auch Kommunikation an. | |||
- Micro-USB-Anschluss
- Power-LED-Anzeige
- COM-LED-Anzeige COM-LED blinkt ROT: Die erste USB-Enumeration mit dem PC findet statt. COM-LED ist ROT: Kommunikation zwischen STLINK-V3SET und dem PC ist hergestellt (Ende der Enumeration). COM-LED blinkt GRÜN/ROT: Daten werden zwischen dem Ziel und dem PC ausgetauscht.
- UART-Stecker (VCP)
- SWIM-Stecker
- SWD-Stecker
- SWIM EIN/AUS aktiviert, wenn Jumper-Cap verbunden ist
- CAN-Stecker
- CAN EIN/AUS aktiviert, wenn Jumper-Cap verbunden ist
- UART-Brücke
- SPI/UART/I2C/CAN/GPIOs-Brücke
- SPI-Brücke
- JTAG20-Stecker
- STDC14-Stecker

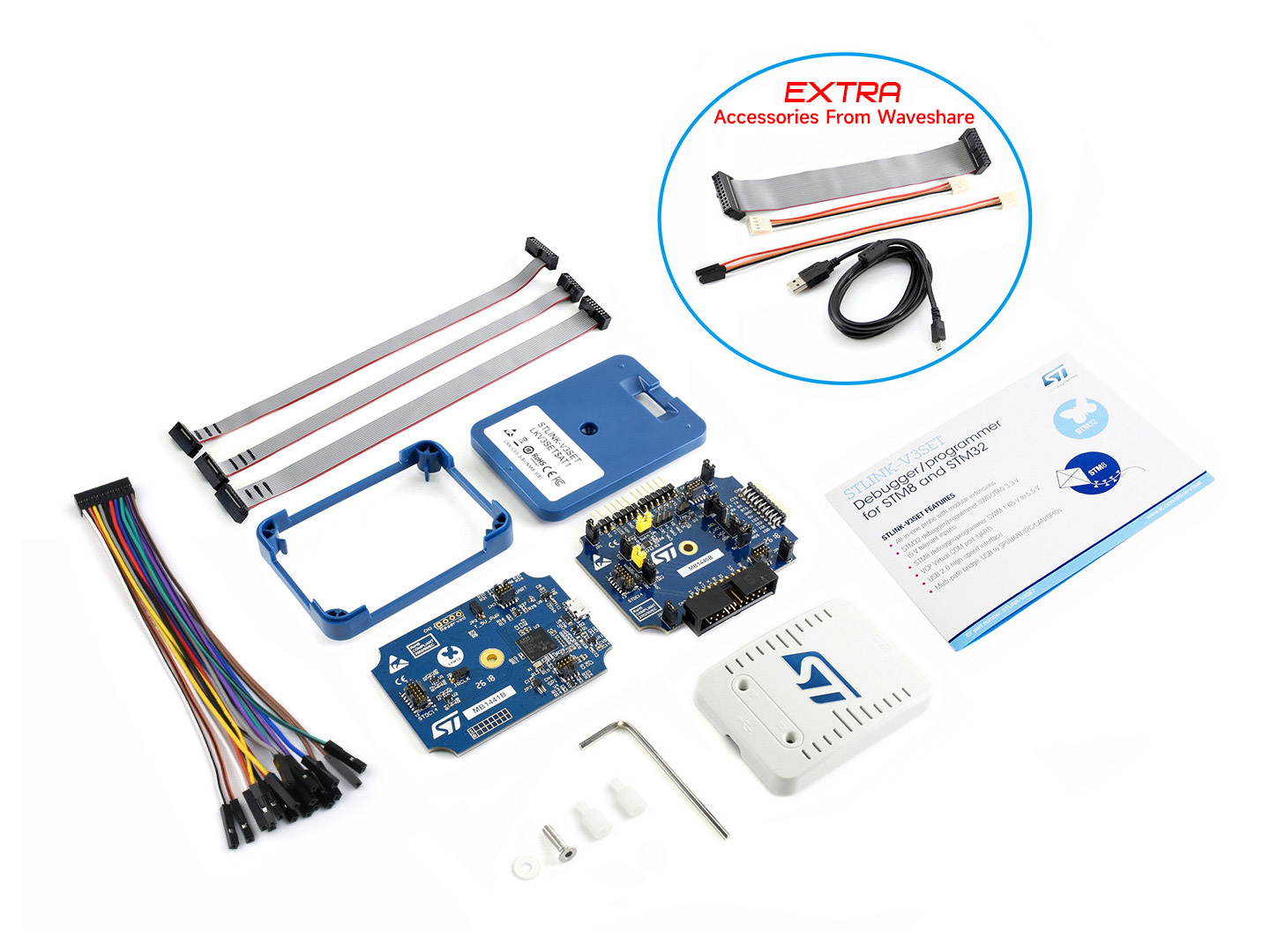

Lieferumfang
STLINK-V3SET x1
