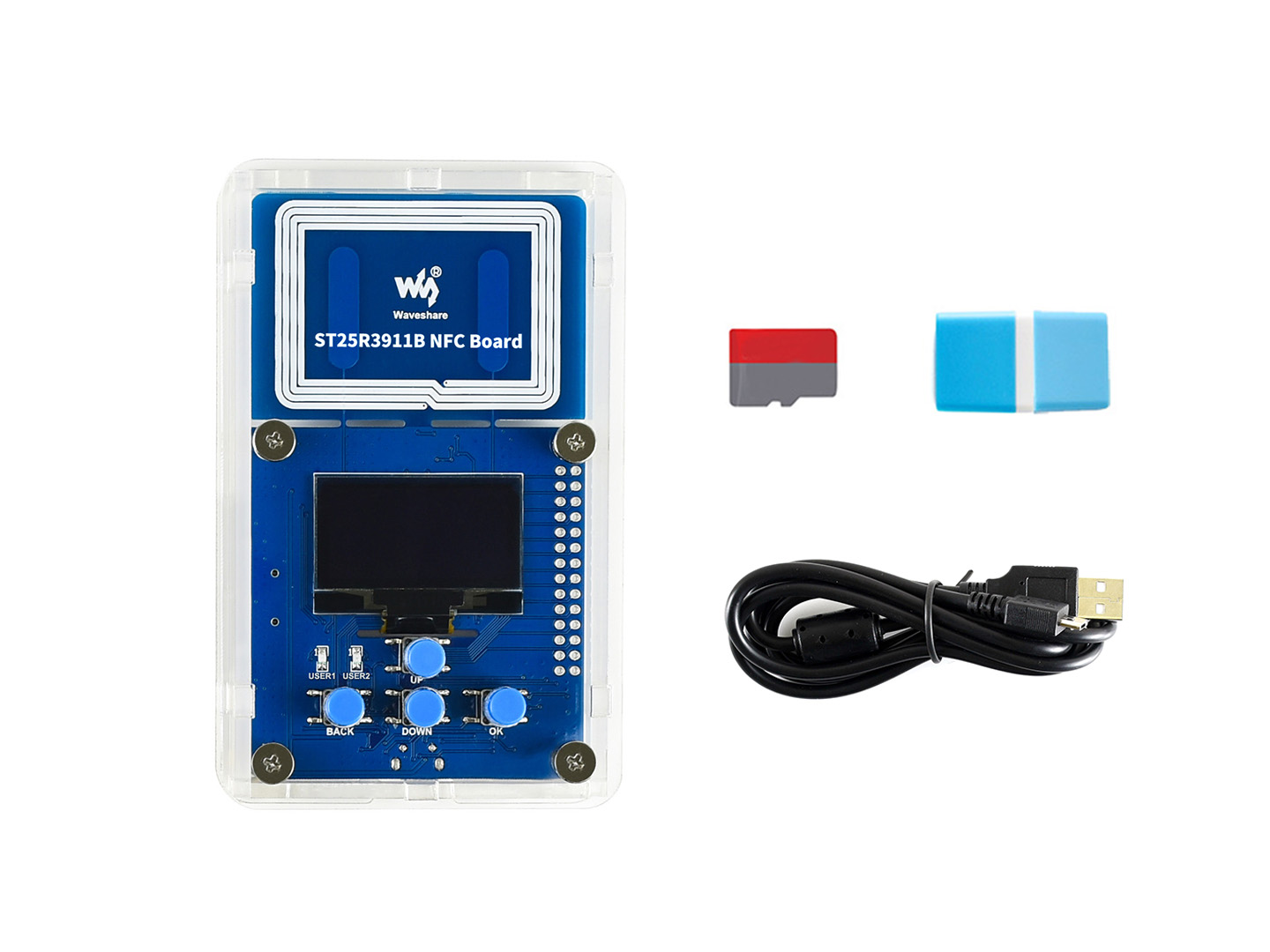

ST25R3911B NFC-Evaluierungsset, NFC-Lesegerät + TF-Karte + USB-Kabel

46,40 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL17767

Produktinformationen "ST25R3911B NFC-Evaluierungsset, NFC-Lesegerät + TF-Karte + USB-Kabel"

ST25R3911B NFC Evaluation Kit, NFC-Lesegerät, Ideal zum Aktualisieren passiver, NFC-gesteuerter E-Paper-Displays

ST25R3911B NFC Eval Kit

ST25R3911B NFC Evaluation Kit für das Lernen und Entwickeln im Bereich NFC. Ideale Wahl für passive, NFC-gesteuerte E-Paper-Displays von Waveshare.

Einführung in das NFC-Board

ST25R3911B NFC-Chip, STM32F103RCT6-Controller, OLED-Display, Benutzer-Tasten und gängige Schnittstellen.

1,3" OLED blaues Display, 128×64 Pixel, SH1106-Treiber
4x Benutzer-Tasten
2x Benutzer-LEDs
Nicht genutzte MCU-Pins
USB-zu-UART-Anschluss
Micro-SD-Kartensteckplatz
SWD-Programmierinterface
NFC-Spule
UART-Pin-Konfiguration RXD: standardmäßig mit RXD2 verbunden, über 0-Ω-Widerstand auf RXD1 umschaltbar TXD: standardmäßig mit TXD2 verbunden, über 0-Ω-Widerstand auf TXD1 umschaltbar

Aktualisierungsbeispiel

Aktualisierung eines passiven, NFC-gesteuerten E-Paper-Displays mit dem ST25R3911B NFC-Board.

Spezifikationen

NFC-Chip	ST25R3911B
Betriebsfrequenz	13,56 MHz
Ausgangsleistung	1,4 W (max.)
Kommunikationsschnittstelle	SPI
Versorgungsspannung69	5 V
Betriebsspannung	3,3 V
Unterstützte Protokolle	ISO18092 (NFCIP-1) aktiver P2P ISO14443A, ISO14443B und FeliCa™ ISO15693 Weitere benutzerdefinierte Protokolle (wie MIFARE™ Classic)
E-Paper-Unterstützung	7,5-Zoll-NFC-gesteuertes E-Paper-Display 4,2-Zoll-NFC-gesteuertes E-Paper-Display 2,9-Zoll-NFC-gesteuertes E-Paper-Display 2,13-Zoll-NFC-gesteuertes E-Paper-Display

Abmessungen
