ST25R3911B NFC-Entwicklungsset, NFC-Lesegerät, STM32F103RCT6-Controller, Multi-NFC-Protokolle

Übersicht

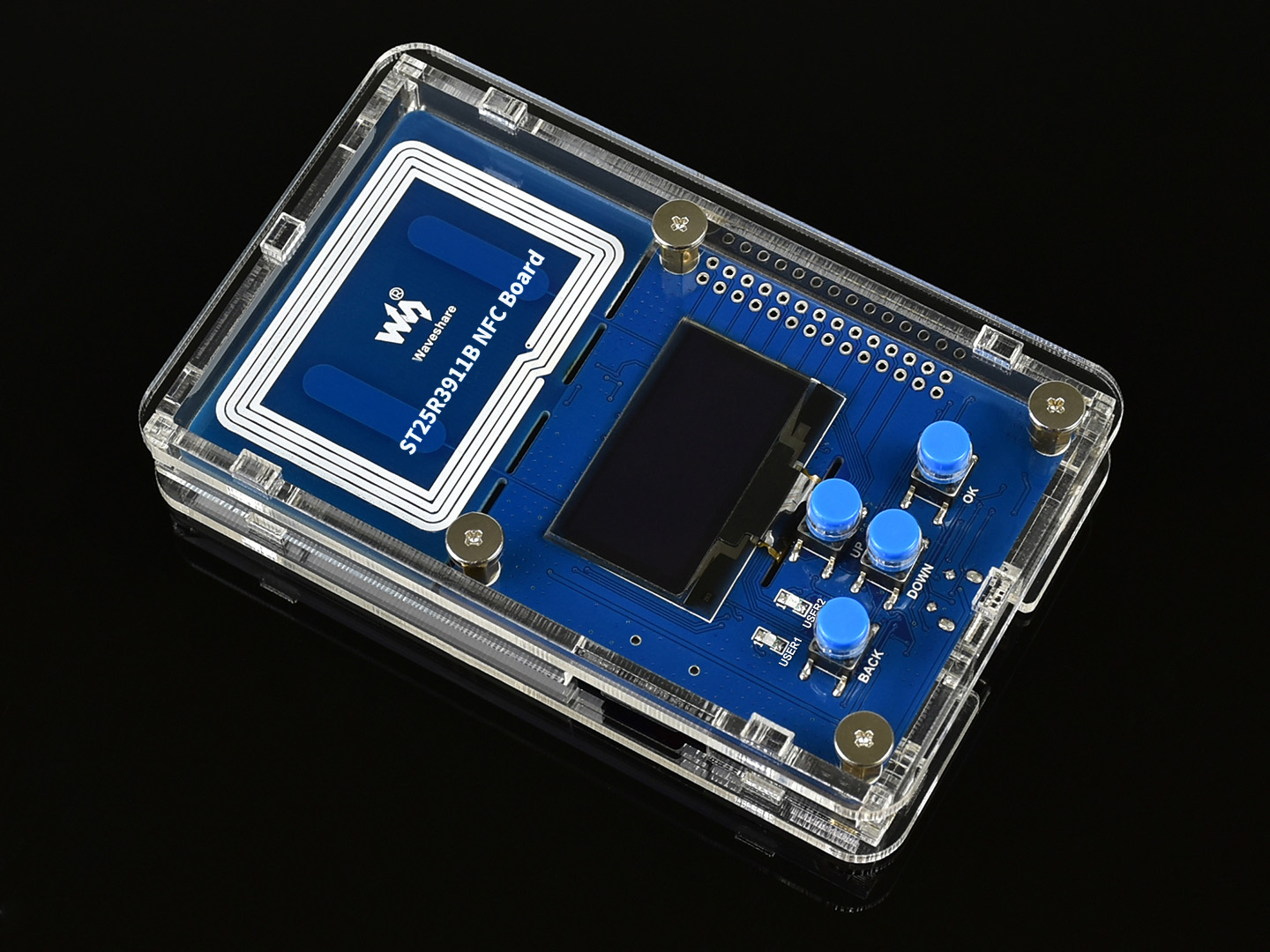

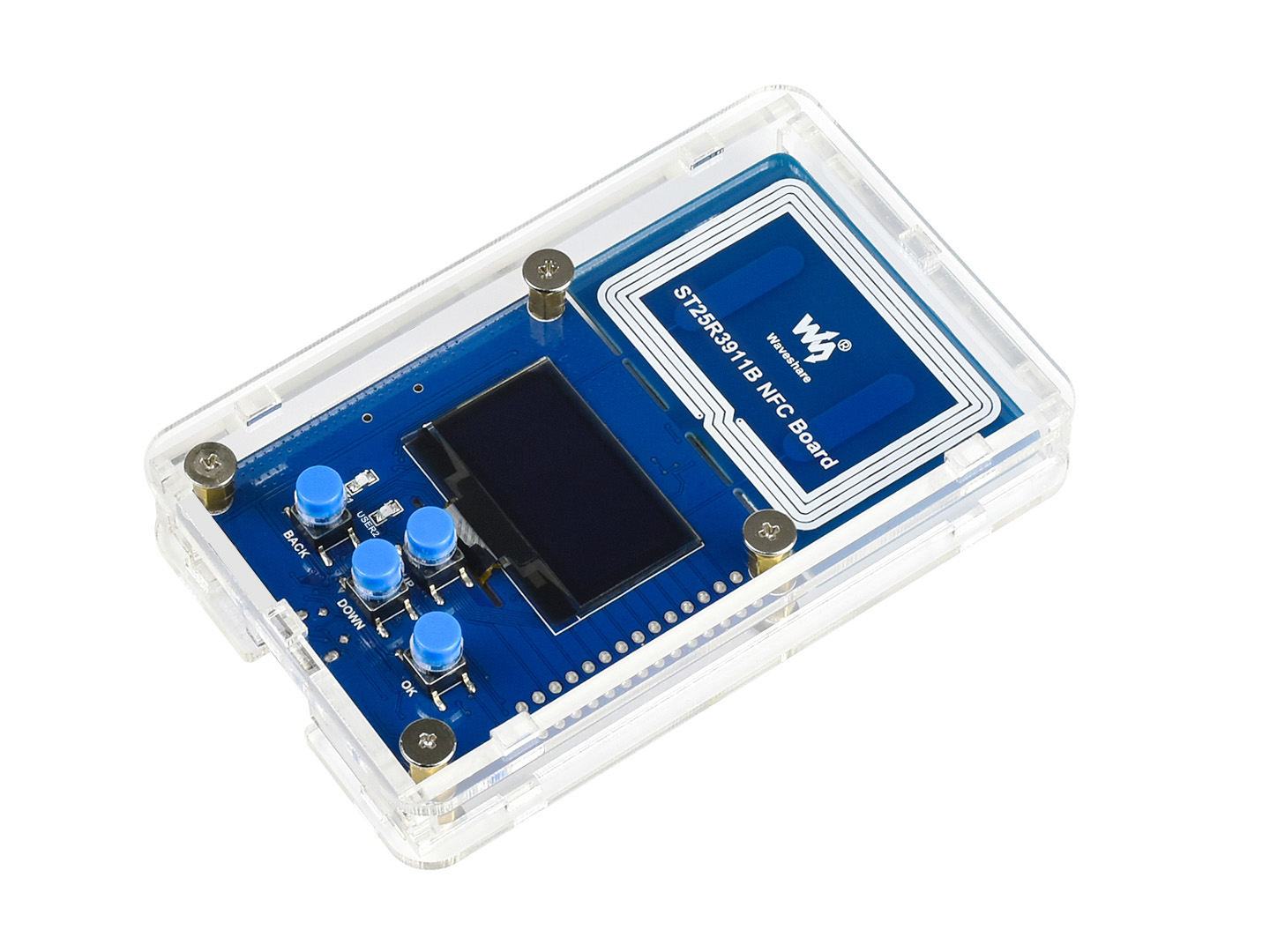

Dies ist ein NFC-Entwicklungsboard auf Basis des ST25R3911B, ausgestattet mit einem STM32F103RCT6-Controller, OLED-Display, Benutzer-Tastern und gängigen Schnittstellen. Es ist die ideale Wahl zum Erlernen und Entwickeln von NFC-Anwendungen.

Das Board unterstützt mehrere NFC-Protokolle, bietet eine Ausgangsleistung von bis zu 1,4 W und eine kapazitive Aufwachsfunktion mit geringem Stromverbrauch. Es eignet sich für Anwendungen, die hohe HF-Leistung, Flexibilität und niedrigen Stromverbrauch erfordern, wie z. B. Zutrittskontrolle, Ticketausgabe, Industrie, Medizintechnik, Konsumgüter und mehr.

Eigenschaften

• Unterstützung mehrerer Protokolle: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa™
• Differenzielle Antennenauslegung, Ausgangsleistung bis zu 1,4 W, längere Erkennungsdistanz
• Eingebauter kapazitiver Sensor mit geringem Stromverbrauch, ermöglicht Erkennung und kapazitives Aufwachen, erkennt die nahegelegene Karte, ohne das Magnetfeld des Lesegeräts zu aktivieren
• STM32F103RCT6-Controller, einfach zum Lernen, Bewerten oder direkten Einbinden, benötigt keinen weiteren externen Controller
• 1,3" OLED-Display, ermöglicht visuelle Bedienung
• Onboard-SRAM, zusätzlicher Speicherplatz zum internen RAM
• Micro-SD-Slot, unterstützt externe TF-Karte zum Speichern von Daten, die über NFC übertragen werden sollen
• 4x Tasten, 2x Benutzer-LEDs, praktisch für die Fehlersuche
• Onboard-Programmierinterface, UART-Debug-Schnittstelle, alle nicht verwendeten IO-Pins werden herausgeführt, um andere Benutzer-Peripheriegeräte anzuschließen
• Maßgeschneidertes Acrylgehäuse, schützend und staubdicht, optisch ansprechend
• Liefert mit Entwicklungsressourcen und Handbuch

Spezifikationen

• NFC-Chip: ST25R3911B
• Betriebsfrequenz: 13,56 MHz
• Ausgangsleistung: 1,4 W (max.)
• Kommunikationsschnittstelle: SPI
• Protokollunterstützung:
  • ISO18092 (NFCIP-1) aktiver P2P
  • ISO14443A, ISO14443B und FeliCa™
  • ISO15693
  • Andere benutzerdefinierte Protokolle (wie MIFARE™ Classic)
• Versorgungsspannung: 5 V
• Betriebsspannung: 3,3 V

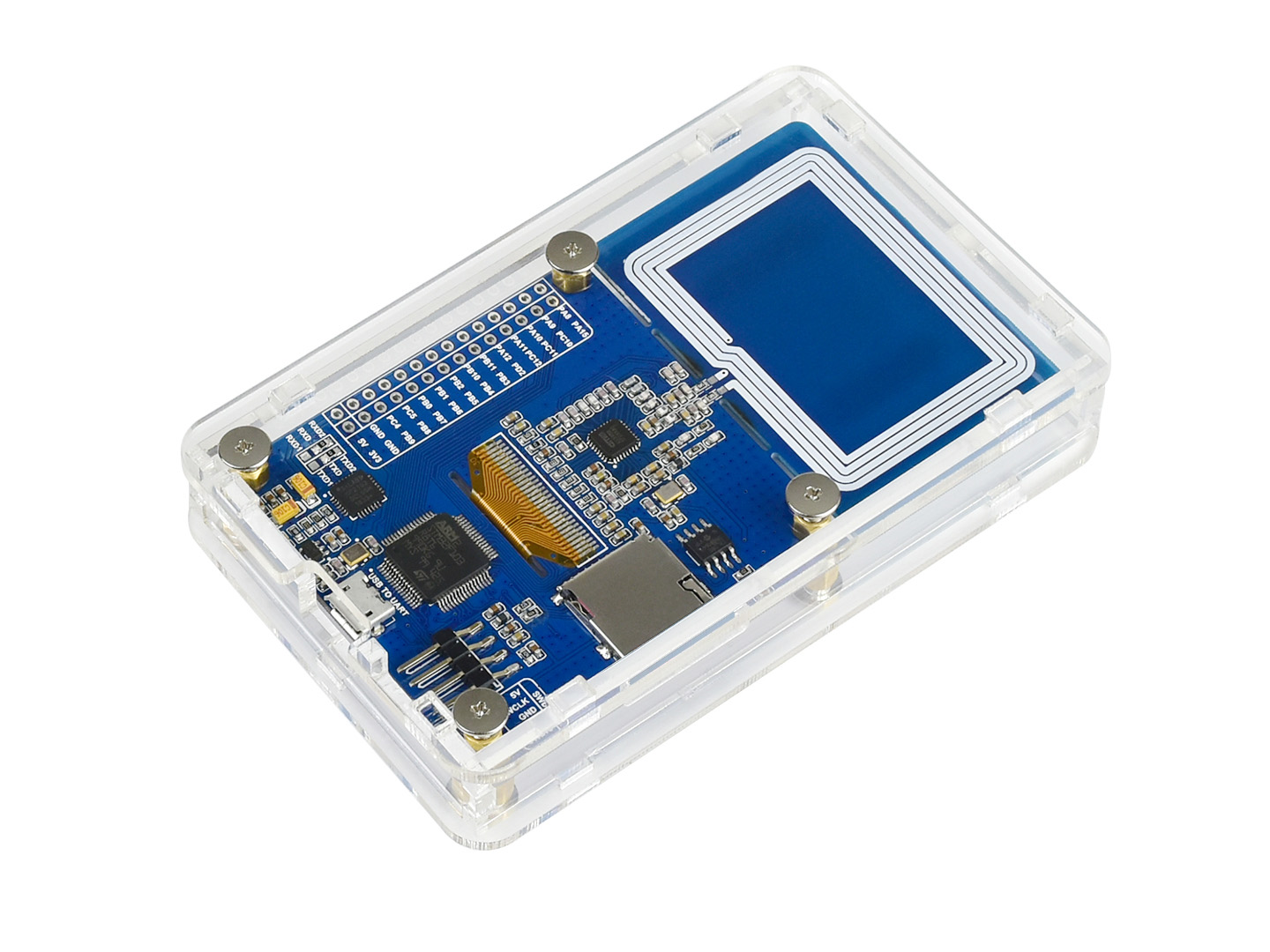

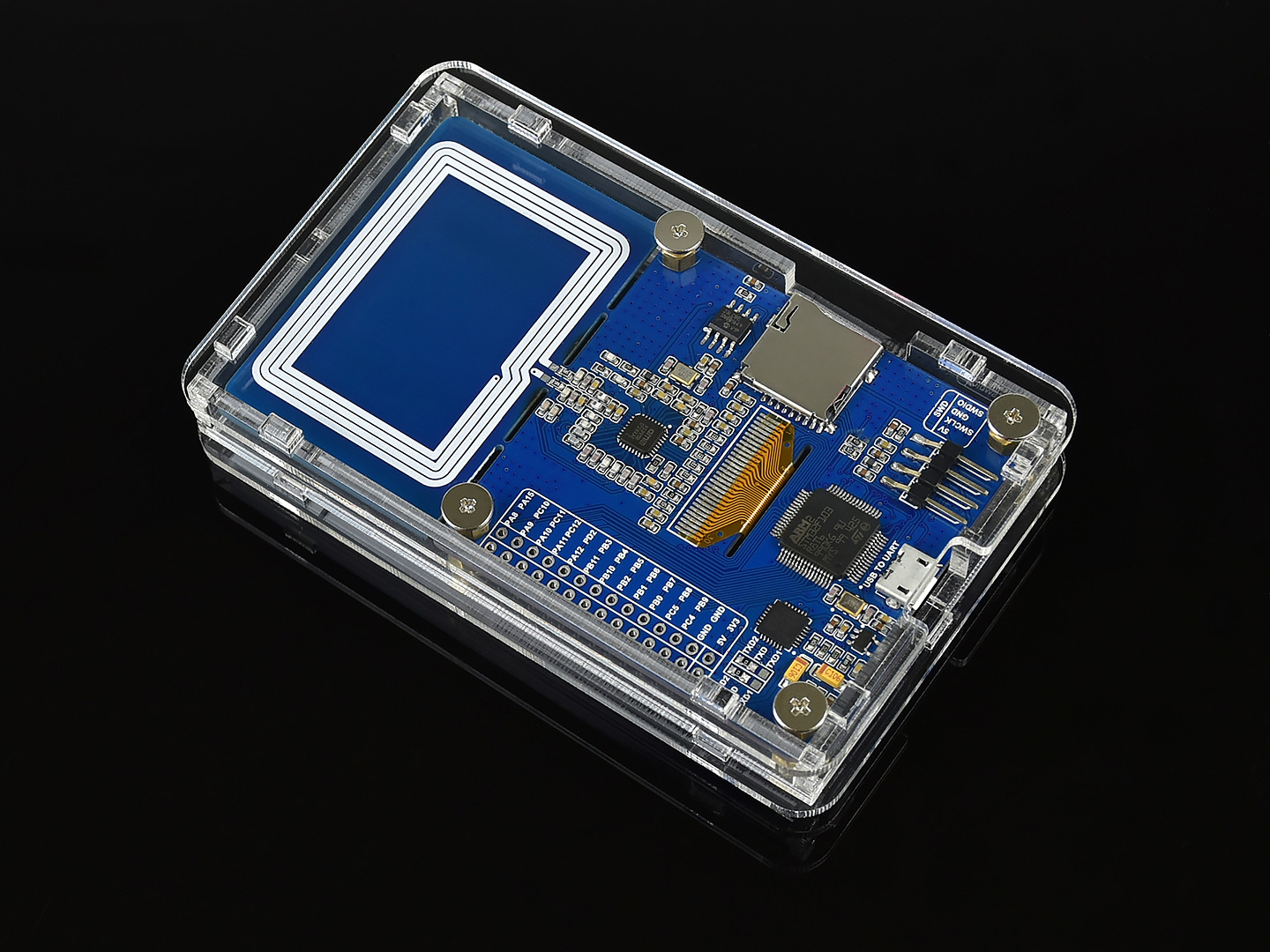

Auf der Platine

1. STM32F103RCT6
   • Core: ARM® 32-Bit Cortex™-M4F
   • Betriebsfrequenz: 200 MHz
   • Betriebsspannung: 2,0 V–3,6 V
   • Gehäuse: LQFP64
   • Speicher: 256 kB Flash, 160 kB SRAM
   • Kommunikationsschnittstellen: 2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1 x SDIO
   • AD- & DA-Wandler: 2 x AD (12-Bit, teilt sich 16 Kanäle)
2. ST25R3911B: NFC-Chip
3. 23LC1024: SRAM, 1 Mbit
4. CP2102: USB-zu-UART-Wandler, zur Fehlersuche
5. SPX3819: 3,3-V-Spannungsregler
6. 1,3" OLED: blaues Display, 128×64 Pixel, SH1106-Treiber
7. 4x Benutzer-Tasten:
8. 2x Benutzer-LEDs
9. Nicht verwendete MCU-Pins
10. USB-zu-UART-Anschluss
11. Micro-SD-Slot
12. SWD-Programmierinterface
13. NFC-Empfängerspule
14. UART-Pin-Konfiguration RXD: standardmäßig mit RXD2 verbunden, über 0-Ω-Widerstand auf RXD1 umschaltbar TXD: standardmäßig mit TXD2 verbunden, über 0-Ω-Widerstand auf TXD1 umschaltbar

Beispiel

Dieses Beispiel demonstriert den Prozess des Aktualisierungs des Anzeigec Inhalts eines NFC-betriebenen E-Paper. Erforderliche Artikel:

• ST25R3911B NFC-Board (dieses Produkt)
• 4,2-Zoll NFC-betriebenes E-Paper(NICHT enthalten)
• Micro-SD-Karte 16 GB(NICHT enthalten)

Abmessungen

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/ST25R3911B_NFC_Board

Lieferumfang

1. ST25R3911B NFC-Board x1
