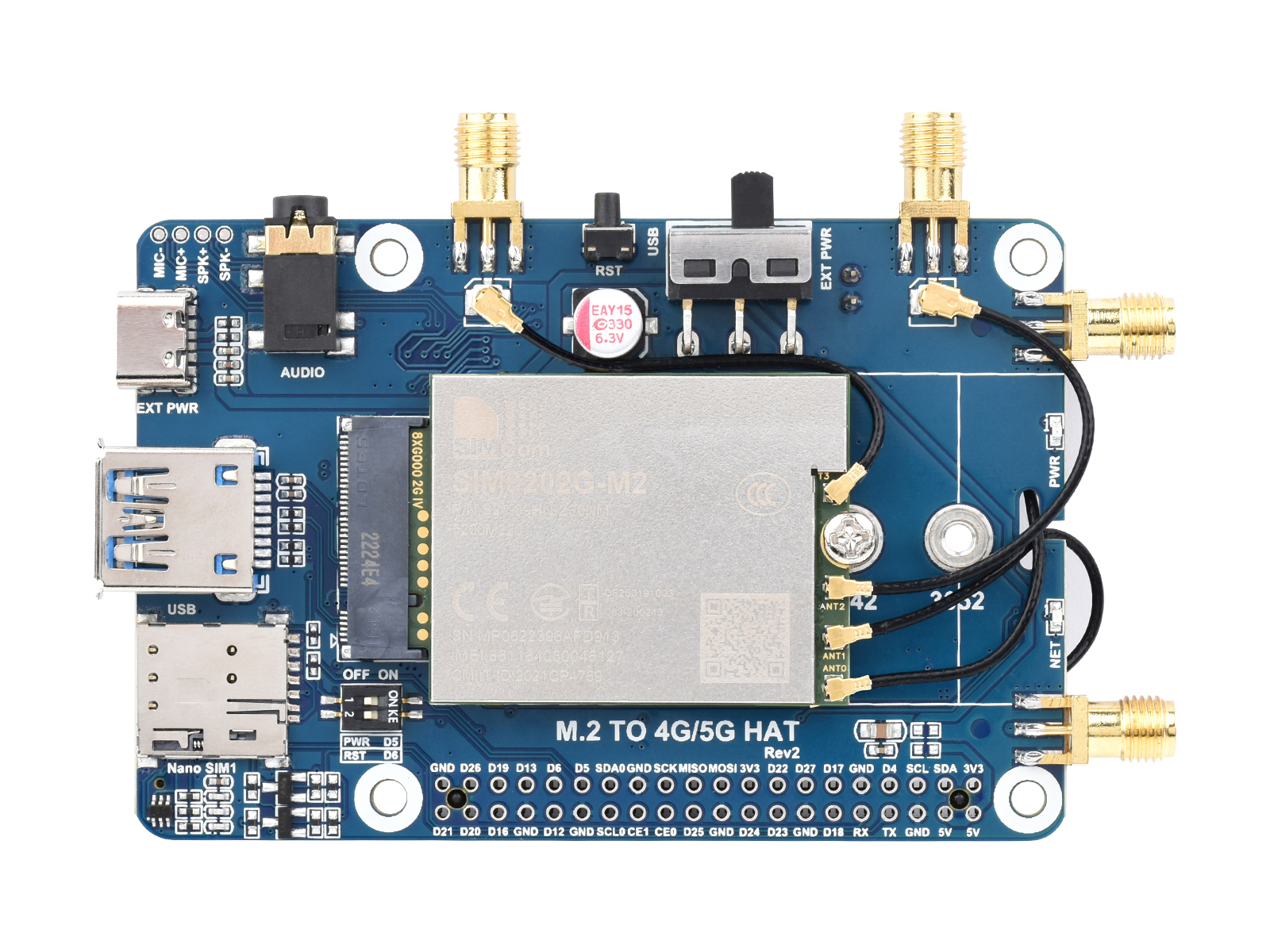

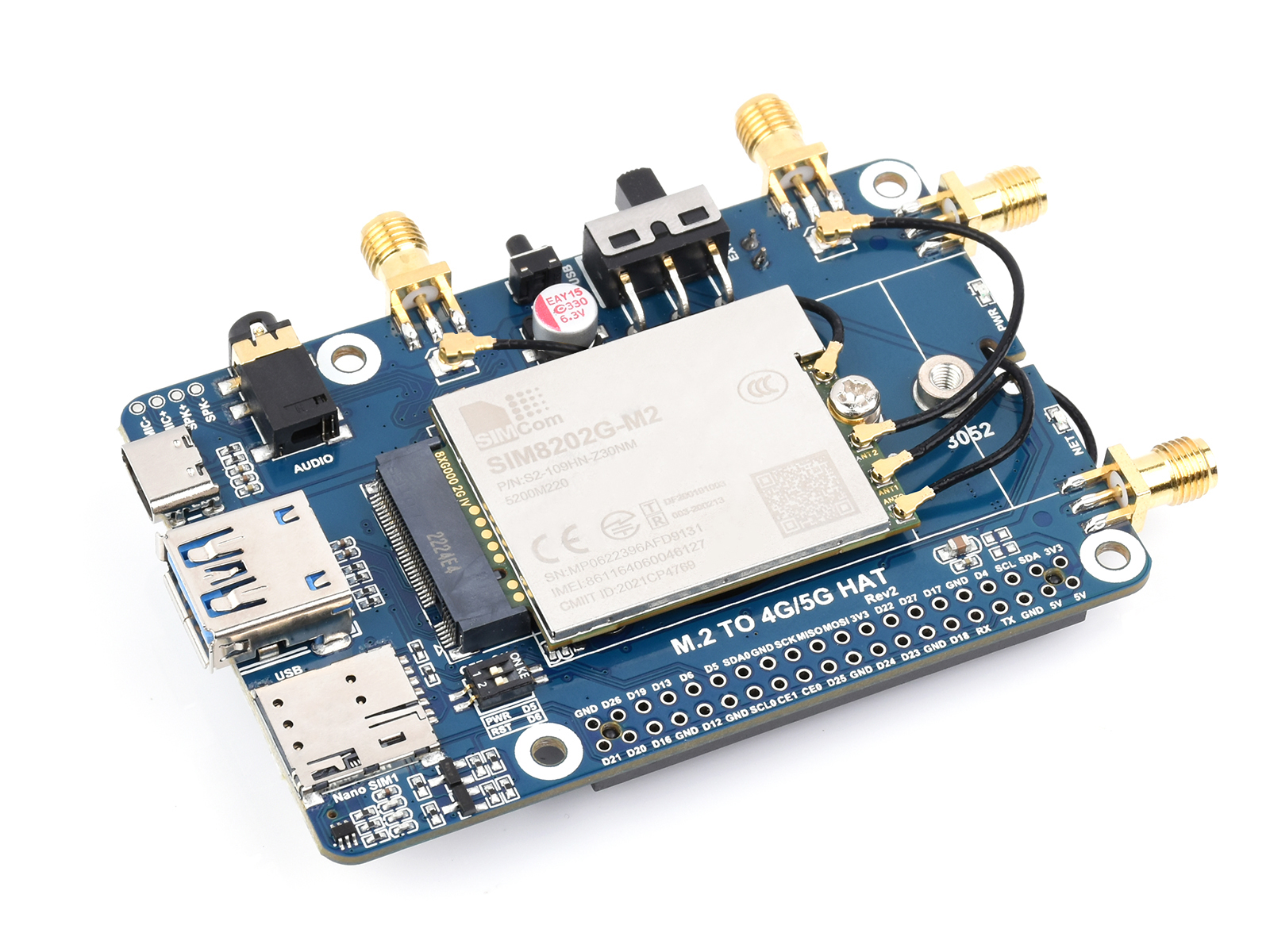

SIM82XX-M2 5G HAT für Raspberry Pi, Quad-Antennen 5G NSA, Multiband, 5G/4G/3G kompatibel, mit Gehäuse (optional)
307,01 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM82XX-M2 5G HAT für Raspberry Pi, Quad-Antennen 5G NSA, Multiband, 5G/4G/3G kompatibel, mit Gehäuse (optional)"
Kurzbeschreibung: SIM82XX-M2 5G HAT für Raspberry Pi, vier Antennen 5G NSA, Multi-Band, 5G/4G/3G kompatibel, mit Gehäuse (optional)
Unterstützt 5G NSA- und SA-Netzwerke, GNSS-Positionierung
* nur zur Referenz, Raspberry Pi-Platine ist NICHT enthalten
- Basiert auf Qualcomm-Plattform, unterstützt 5G NSA- und SA-Netzwerke, unterstützt Multi-Mode & Multi-Band
- Mehrere Konstellationen Dual-Band-Positionierung: GPS, Beidou, Glonass, Galileo und QZSS
- Betriebssystemunterstützung: Windows/Linux/Android
- USB 3.1-Anschluss (USB 2.0-kompatibel) zum Anschluss an PC, Raspberry Pi oder Jetson Nano-Hostplatine für Hochgeschwindigkeits-5G-Kommunikation
- Standard-M.2 B KEY-Slot, kompatibel mit verschiedenen 5G-Modulen: SIM8202X-M2 / SIM8200EA-M2 / SIM8262X-M2 / RM5XX-Serie, Einstellung über DIP-Schalter
- Onboard-UART-, PWR- und RST-Steuerpin, integrierter Spannungspegelwandler, aktiviert über DIP-Schalter, für die Verwendung mit Hosts wie Raspberry Pi oder Arduino
- Onboard-USB-C-Anschluss, aktiviert über Schalter, zum Anschluss einer externen Stromversorgung für das Modul, ermöglicht mehr Lasten, stabile und flexible Stromversorgung
- Onboard-Stromein-/ausschalter, Reset-Taste und LED-Anzeige, einfach zum Ein-/Ausschalten des Moduls oder zur Überwachung des Betriebsstatus
- 4x SMA-zu-IPEX-Antennenanschlüsse, mit vorinstallierten SMA-Anschlüssen zum Anschluss von Antennen
- 2x SIM-Kartensteckplatz, Dual-Card Single-Standby, umschaltbar über AT-Befehl
- Onboard-Audiobuchse und Audiodecoder, ermöglicht Audiooperationen wie Telefonieren
- Hoch effiziente Stromversorgungsschaltung, bis zu 3A Ausgangsstrom
Ohne Gehäuse
Mit Gehäuse
| SIM8200EA-M2 | SIM8202G-M2 | SIM8262E-M2 | SIM8262A-M2 | |
|---|---|---|---|---|
| 5G-Standard | 3GPP R15 | 3GPP R16 | ||
| Chip | Qualcomm Snapdragon X55 | Qualcomm Snapdragon X62 | ||
| Frequenzband | ||||
| Sub-6G | n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 | n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 | n1, n2, n5, n7, n12, n13, n14, n18, n20, n25, n30, n41, n48, n66, n71, n77, n78, n79 |
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B1,B2, B4, B5, B7, B12, B13, B14, B17, B18, B19, B25, B26, B29, B30, B66, B71 | |
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B38,B41,B42,B43, B46, B48 | |
| WCDMA | B1, B2, B3, B4, B5, B8 | B1, B5, B8 | B1,B2,B4,B5,B8 | |
| GNSS | GPS, GLONASS, Beidou, Galileo und QZSS | |||
| Datenrate | ||||
| Sub-6G | 2,4 Gbps (DL) / 500 Mbps (UL) | |||
| LTE | 1 Gbps (DL) / 200 Mbps (UL) | |||
| HSPA+ | 42 Mbps (DL) / 5,76 Mbps (UL) | |||
| Softwarefunktionen | ||||
| Betriebssysteme | Windows/Linux/Android | |||
| Kommunikationsprotokolle | TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0 | |||
| Dial Up | RNDIS, NDIS, PPP, MBIM | |||
| SMS | Unterstützt MT, MO, CB, Text, PDU | |||
| Firmware-Upgrade | Unterstützt Firmware-Upgrade über USB-Anschluss | |||
| Hardware-Spezifikationen | ||||
| SIM-Karte | 1,8V/2,95V | |||
| Antenne | Für 3G/4G/5G/GNSS | |||
| 6 × IPEX-4-Anschlüsse | 4 × IPEX-4-Anschlüsse | |||
| Stromversorgung | 3,135~4,4V | |||
| Formfaktor | M.2 | |||
| Abmessungen | 52,0 × 30,0 × 2,3 mm | 42,0 × 30,0 × 2,3 mm | ||
| Betriebstemperatur | -30℃ ~ +70℃ | |||
| Anwendungen | ||||
| Anwendbare Regionen | außer Amerika | Amerika | ||
| Die oben genannten anwendbaren Regionen dienen nur als Referenz. Bitte wählen Sie das richtige Modul entsprechend der lokalen Netzabdeckung Ihres Betreibers und der unterstützten Frequenzbänder. | ||||
| Anwendungsbeispiele | CPE, Smart Gateway, Live-Streaming, Telemedizin, Intelligente Sicherheit | |||
geeignet für die meisten Länder und Regionen
Basiert auf Qualcomm-Plattform, unterstützt 5G NSA- und SA-Netzwerke, unterstützt Multi-Mode & Multi-Band
* Das obige Frequenzbanddiagramm dient nur als Referenz. Bitte bestätigen Sie die unterstützten Bänder entsprechend Ihrem lokalen Anbieter.
unterstützt Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT...
Einfach in den USB-Anschluss stecken, einige einfache Konfigurationen durchführen und die Hochgeschwindigkeits-5G-Netzwerkverbindung ist einsatzbereit
für Windows-PC oder Jetson Nano-Serie, verwenden Sie ein USB-Kabel für Raspberry Pi 4B/3B+ oder CM4-IO-BASE-A/B, verwenden Sie den speziell dafür entwickelten USB-Adapter
unterstützt GPS, Beidou, Glonass, Galileo, QZSS
ermöglicht die Verwendung von AT-Befehlen zum Telefonieren oder Senden von SMS
kompatibel mit Raspberry Pi-Serie und Jetson Nano, stapelbares Design für mehr HATs

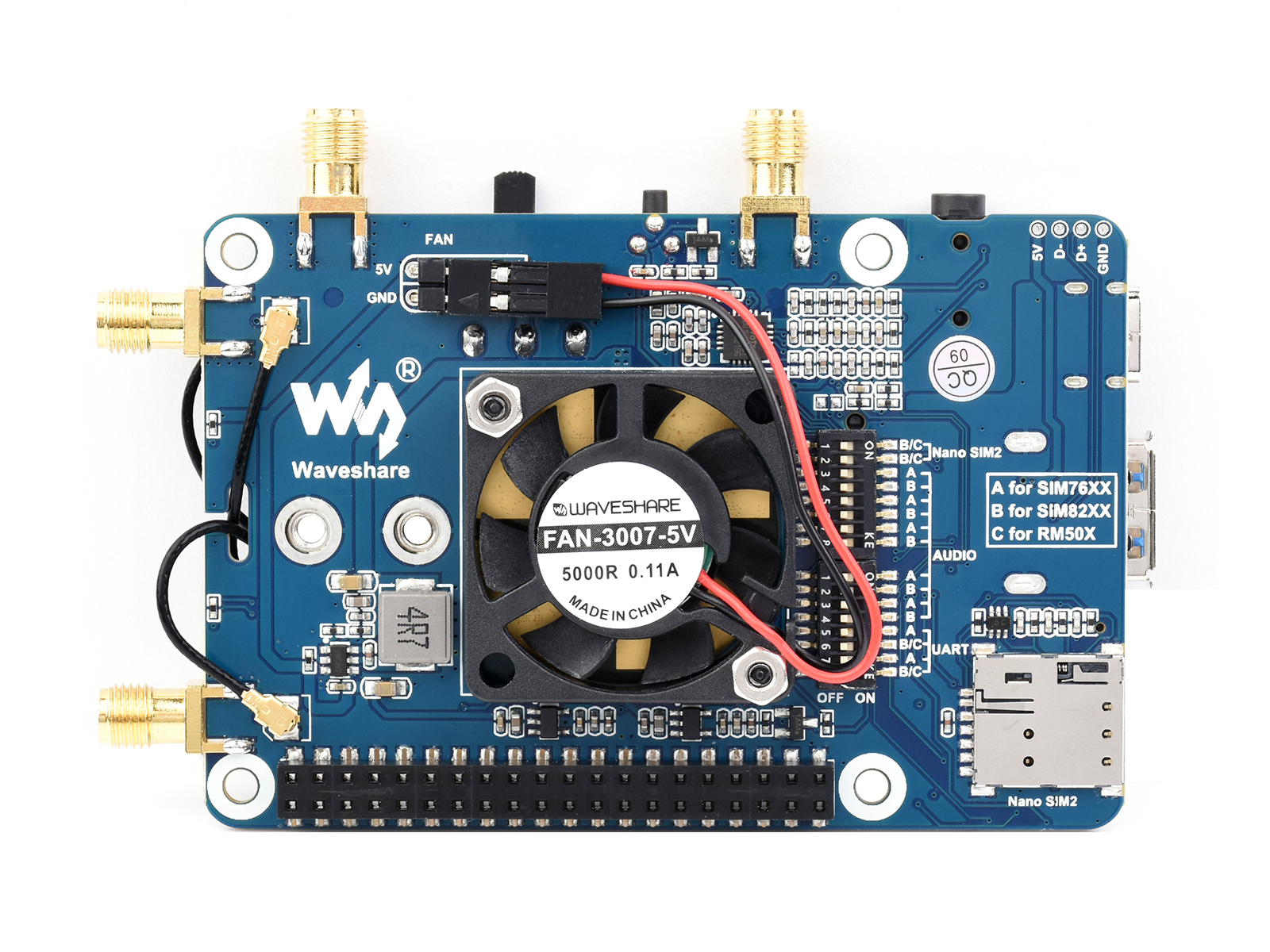

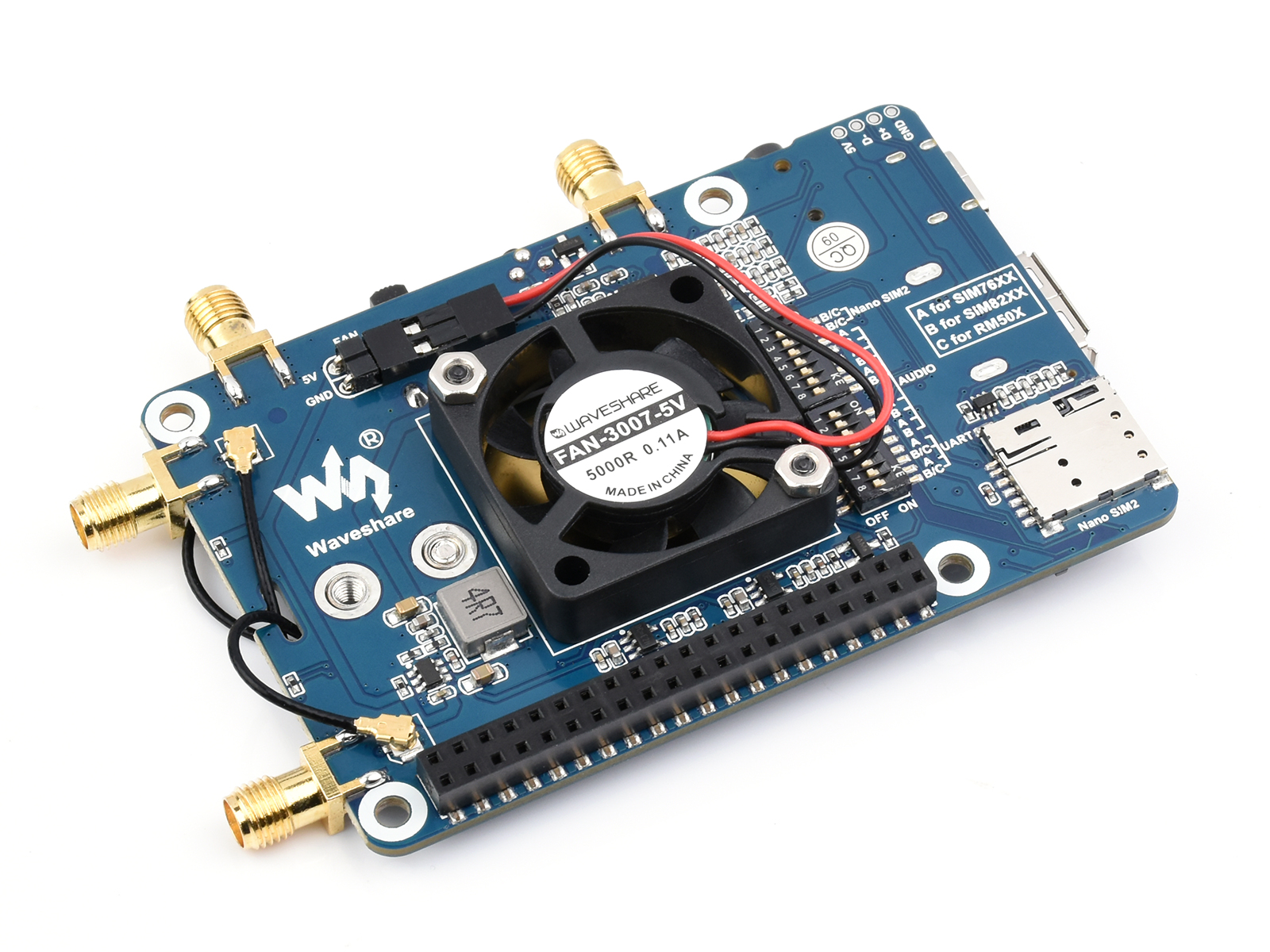

bessere Wärmeableitung für Raspberry Pi und das 5G-Modul
Mehrere Installationmethoden, bequem für verschiedene Anwendungsszenarien wie Industrie
* Das Gehäuse ist optional und nur für Raspberry Pi 4B geeignet. Bitte wählen Sie vor der Bestellung die richtige Option.
5G-WLAN-RouterKombiniert mit OpenWrt verwandelt er den Raspberry Pi in einen 5G-WLAN-Router und bietet Smartphones einen WiFi-Hotspot für den einfachen Zugriff auf das 5G-Netz.
5G-Live-StreamingBei zusätzlicher Kamera kann über ffmpeg-Videostream Live-Streaming auf Webseiten oder Live-Plattformen durchgeführt werden.
Lieferumfang
- OPTIONEN Schutzgehäuse-Kit x1
- M.2-zu-4G/5G HAT x1
- OPTIONEN SIM82XX-M2 5G-Modul x1
- Antenne 4 Stück x1
- IPEX-Adapterkabel 4 Stück x1
- 2*20PIN Stiftleiste x1
- Passive GPS-Antenne x1
- Dual-Plug-USB3.0-Kabel x1
- USB3.0-Adapter x1
- USB2.0-Adapter x1
- SMA-Schutzkappe 4 Stück x1
- Schraubenpackung x1
