SIM8200EA-M2 5G-Modul, entwickelt für Jetson Nano, 5G/4G/3G, Snapdragon X55, Multimode Multiband
345,09 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM8200EA-M2 5G-Modul, entwickelt für Jetson Nano, 5G/4G/3G, Snapdragon X55, Multimode Multiband"
Kurzbeschreibung: SIM8200EA-M2 5G-Modul, entwickelt für Jetson Nano, 5G/4G/3G-Unterstützung, Snapdragon X55 an Bord, Multi-Mode Multi-Band, geeignet für Regionen mit 5G Sub-6G-Signalabdeckung, außer Amerika
Lieferung mit SIM8200EA-M2, unterstützt 5G/4G/3G, unterstützt 5G SA und NSA, Multi-Mode Multi-Band, geeignet für Regionen mit 5G Sub-6G-Signalabdeckung, außer Amerika

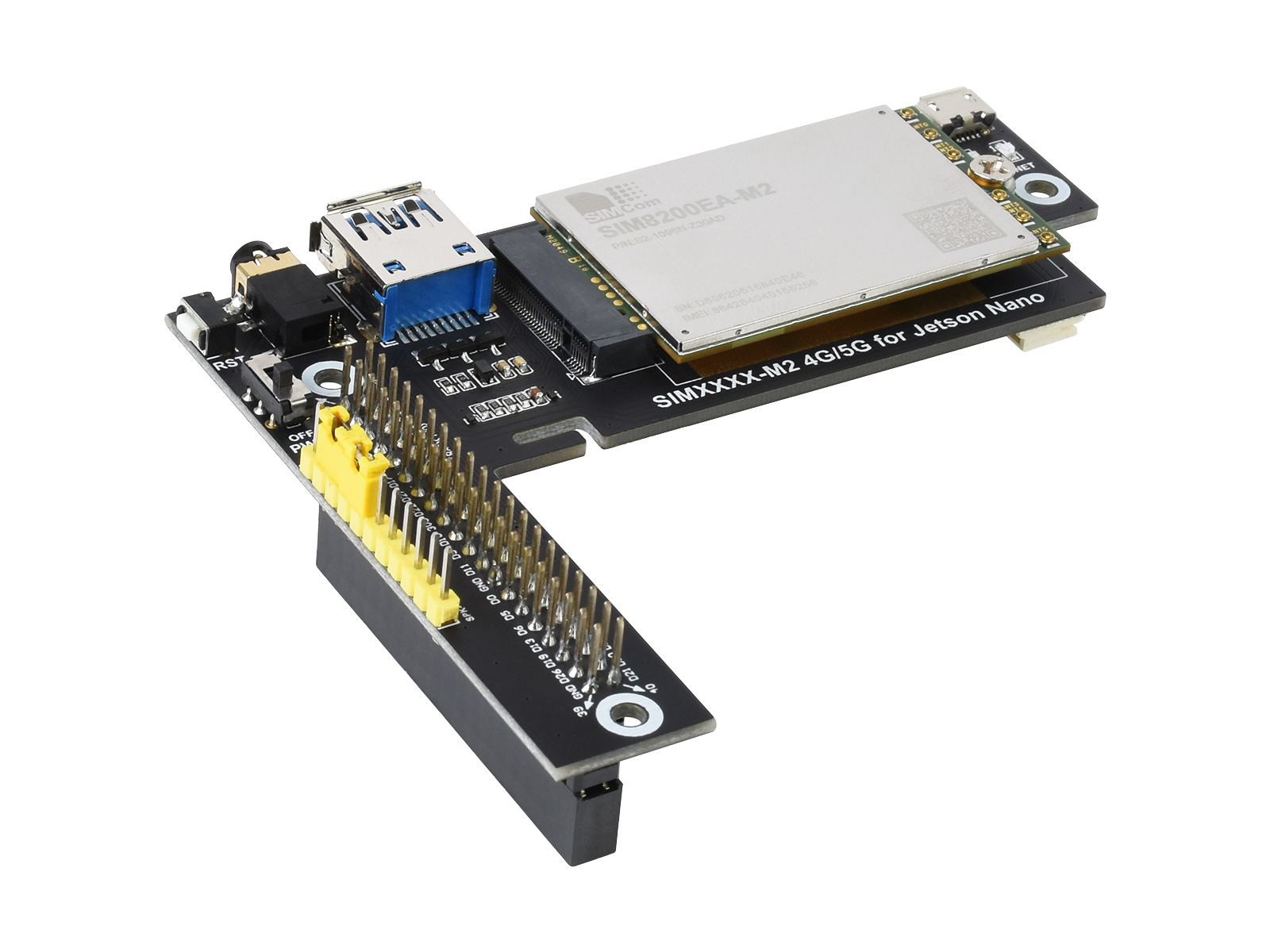

Dieses 5G/4G/3G Jetson Nano-Kommunikationsmodul verwendet das SIMCom 5G-Modul SIM8200EA-M2, unterstützt 5G NSA und SA-Netzwerk, mit einer Datenrate von bis zu 2,4 Gbps (DL) / 500 Mbps (UL). Die Grundplatine verfügt über einen Standard-M2-Anschluss, der die Verbindung mit verschiedenen 4G- oder 5G-Kommunikationsmodulen im M2-Gehäuse ermöglicht. Es gibt auch Onboard-Schnittstellen wie USB3.1-Port, Audio-Buchse, SIM-Kartensteckplatz usw. In Kombination mit unserem Konfigurationsskript und den Entwicklungsressourcen ist es einfach, die Hochgeschwindigkeits-5G-Kommunikation für den Jetson Nano oder Computer zu aktivieren. Dieses 5G-Modul ist ideal für die schnelle Bewertung von 5G-Modulen sowie für die Integration in verschiedene Anwendungen, die eine 5G-Verbindung erfordern.
- Standard 40PIN GPIO-Erweiterungsleiste, unterstützt das direkte Anbringen an Jetson Nano
- Lieferung mit SIM8200EA-M2 Kernmodul, basierend auf Qualcomm Snapdragon X55-Plattform, mit Multi-Mode Multi-Band-Unterstützung
- 5G/4G/3G-Kommunikation, unterstützt Funktionen wie Telefonanruf, SMS, Cloud-Kommunikation usw.
- USB3.1-Port zum Testen von AT-Befehlen, Senden von Nachrichten, Cloud-Kommunikation, Telefonieren, Abrufen von GNSS-Positionierungsdaten usw.
- SIM-Kartensteckplatz, unterstützt 1,8V / 3V SIM-Karte
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- AT-Befehlsunterstützung, basierend auf 3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz
- Onboard-Audio-Buchse und Audio-Decoder, ermöglicht Audio-Operationen wie Telefonieren
- Mehrkonstellations-Dualband-Positionierung: GPS, GLONASS, Beidou, Galileo und QZSS
- Betriebssystemunterstützung: Windows/Linux/Android
| SIM8200EA-M2 | SIM8202G-M2 | RM520N-GL | |
|---|---|---|---|
| Frequenzband | |||
| Sub-6G | SA: n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 (n79 ist nur für SIM8202G-M2 verfügbar) | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |
| NSA: n41, n77, n78, n79 (n79 ist nur für SIM8202G-M2 verfügbar) | |||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | ||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | ||
| WCDMA | B1, B2, B3, B4, B5, B8 | B1, B2, B4, B5, B8, B19 | |
| GNSS | GPS, GLONASS, Beidou, Galileo und QZSS | ||
| Datenrate | |||
| Sub-6G | 2,4 Gbps (DL) / 500 Mbps (UL) | SA: 2,4 Gbps (DL) / 900 Mbps (UL) NSA: 3,4 Gbps (DL) / 550 Mbps (UL) | |
| LTE | 1 Gbps (DL) / 200 Mbps (UL) | 1,6 Gbps (DL) / 200 Mbps (UL) | |
| HSPA | 42 Mbps (DL) / 5,76 Mbps (UL) | ||
| Hardware-Informationen | |||
| SIM-Karte | 1,8V/3,0V | ||
| Stromversorgung | 5V 3A | ||
| Antennenanschluss | 6x IPEX-4-Anschluss | 4x IPEX-4-Anschluss | |
| Modulabmessungen | 52,0×30,0×2,3mm | 42,0×30,0×2,3mm | 52,0×30,0×2,3mm |
| Anwendungen | |||
| Geeignete Regionen | Regionen mit 5G Sub-6G-Signalabdeckung, außer Amerika | Global | |
| Anwendungsbeispiele | CPE, Smart Gateway, Live-Streaming, Fernbehandlung, Intelligente Sicherheit | ||
Kompatible Hardware-Schnittstelle
geeignet für die meisten Länder und Regionen
Basierend auf Qualcomm Snapdragon X55-Plattform mit Multi-Mode Multi-Band-Unterstützung. Geeignet für Regionen mit 5G Sub-6G-Signalabdeckung, außer Amerika. Unterstützt 5G NSA (4G+5G gemeinsames Netzwerk) und SA (5G-Netzwerk im Eigenbetrieb), kompatibel mit 4G/3G-Netzwerk.
* Das obige Frequenzbanddiagramm dient nur als Referenz. Bitte bestätigen Sie die unterstützten Bänder gemäß Ihrem lokalen Anbieter.
unterstützt Windows/Android/Linux
Einfach in den USB-Port stecken, Treiberinstallation und einfache Konfiguration durchführen, und die Hochgeschwindigkeits-5G-Netzwerkverbindung ist einsatzbereit.

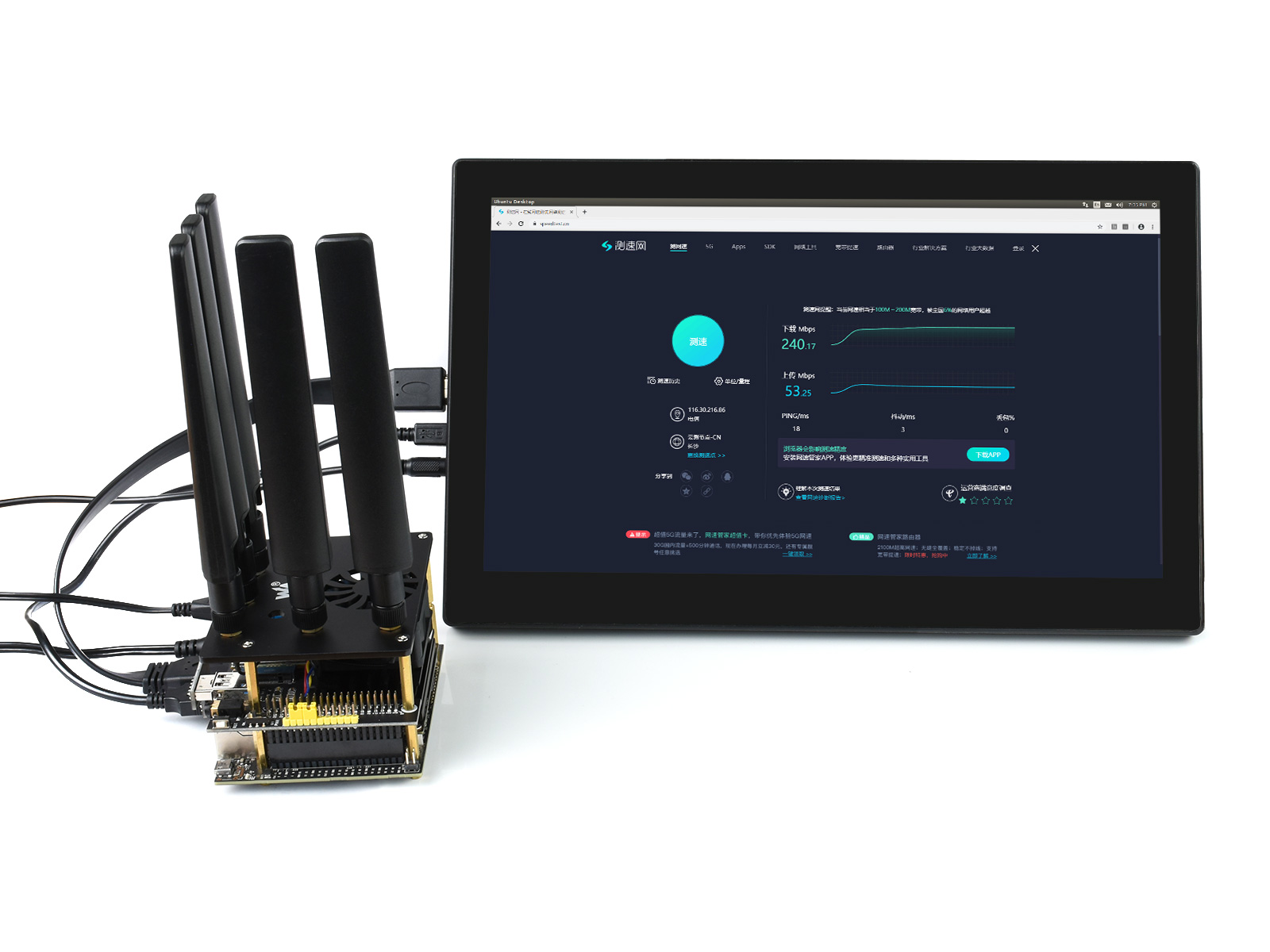

Aktivierung der 5G-Hochgeschwindigkeitsverbindung für Jetson Nano und Windows-Computer
* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsaufkommen, Basisstationszustand usw. ab.
Unterstützte Kommunikationsprotokolle: TCP / IP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0
ermöglicht die Verwendung von AT-Befehlen zum Telefonieren oder Senden von SMS

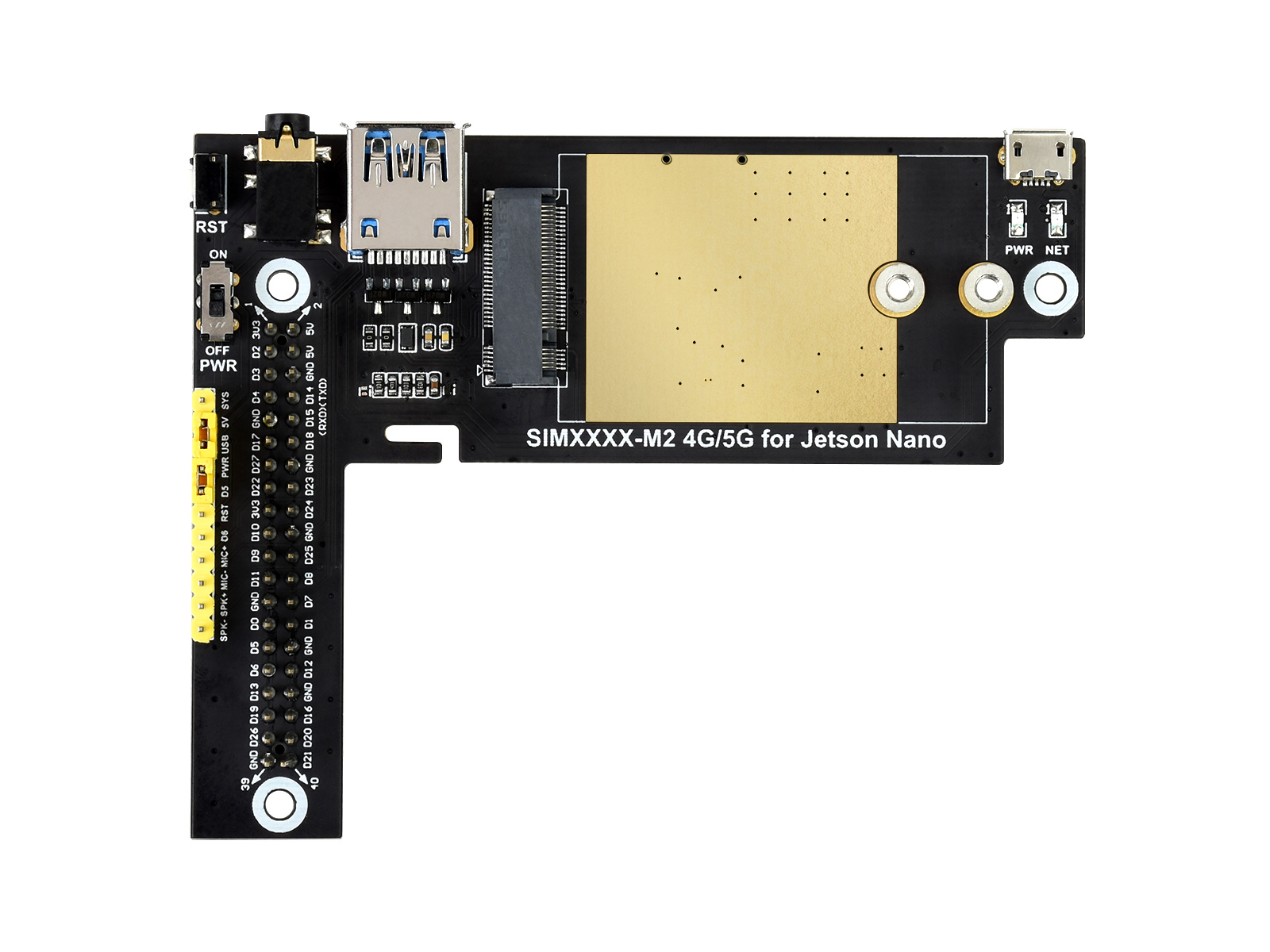

- M.2-Anschlusskompatibel mit verschiedenen 5G/4G-Modulen
- USB3.1-Port zur Verbindung mit Computer oder Jetson Nano
- 3,5mm Kopfhörer/Mikrofon-Buchse
- 40PIN GPIO-Leiste zur Verbindung mit Jetson Nano

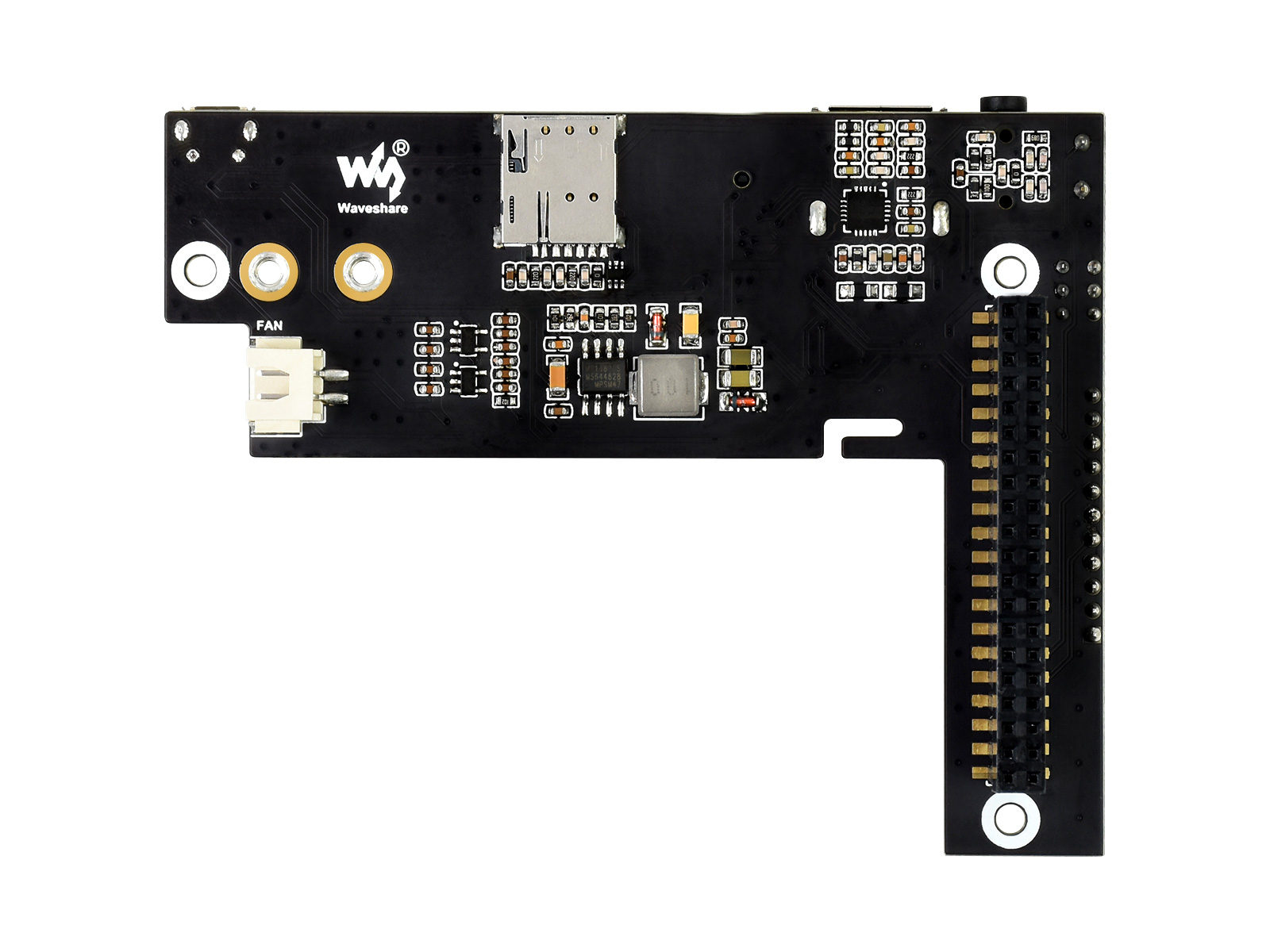

- Lüfteranschlussfür 5V-Kühlventilator
- nano SIM-Kartensteckplatzunterstützt 1,8V / 3V SIM-Karte
- 5V 3A-Stromeingang
- Netzwerk-Indikator
- Strom-Indikator
- Reset
- Ein-/Ausschalter
- Stromversorgungsschaltung
- Audio-Treiberschaltung
- Stromversorgungs-Auswahl-Jumper 5V - SYS: versorgt von Jetson Nano 40PIN GPIO 5V - USB: versorgt von externem 5V 3A Netzteil
- Modul Ein/Aus Steuerpin Aktivierungs-JumperPWR - D5: standardmäßig aktiviert, Jetson Nano D5-Pin kann verwendet werden, um das Modul ein-/auszuschalten
- Modul-Reset-Pin Aktivierungs-JumperRST - D6: standardmäßig aktiviert, Jetson Nano D6-Pin kann verwendet werden, um das Modul zurückzusetzen
- Audio-Eingang/Ausgang MIC+/MIC-: für externes Mikrofon SPK+/SPK-: für externen Lautsprecher
Lieferumfang
- SIMXXXX-M2 4G/5G-Modul-Basis x1
- SIM8200EA-M2 x1
- 5G-Außenantenne x5
- OPTIONEN Netzteil 5V 3A x1
- USB3.0-Doppelstecker-Kabel x1
- USB 3.0 Adapter (C) x1
- GPS-Antenne x1
- Kühlkörper x1
- Schraubenpackung x1
- Schwarzes Acrylpanel x1
