SIM7600X 4G-Kommunikationsmodul, Multi-Band-Unterstützung, kompatibel mit 4G/3G/2G, mit GNSS-Positionierung
77,34 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM7600X 4G-Kommunikationsmodul, Multi-Band-Unterstützung, kompatibel mit 4G/3G/2G, mit GNSS-Positionierung"
Kurzbeschreibung: SIM7600G-H 4G-Kommunikationsmodul, Multi-Band-Unterstützung, kompatibel mit 4G/3G/2G, mit GNSS-Positionierung
Unterstützt 4G/3G/2G-Kommunikation und GNSS-Positionierung

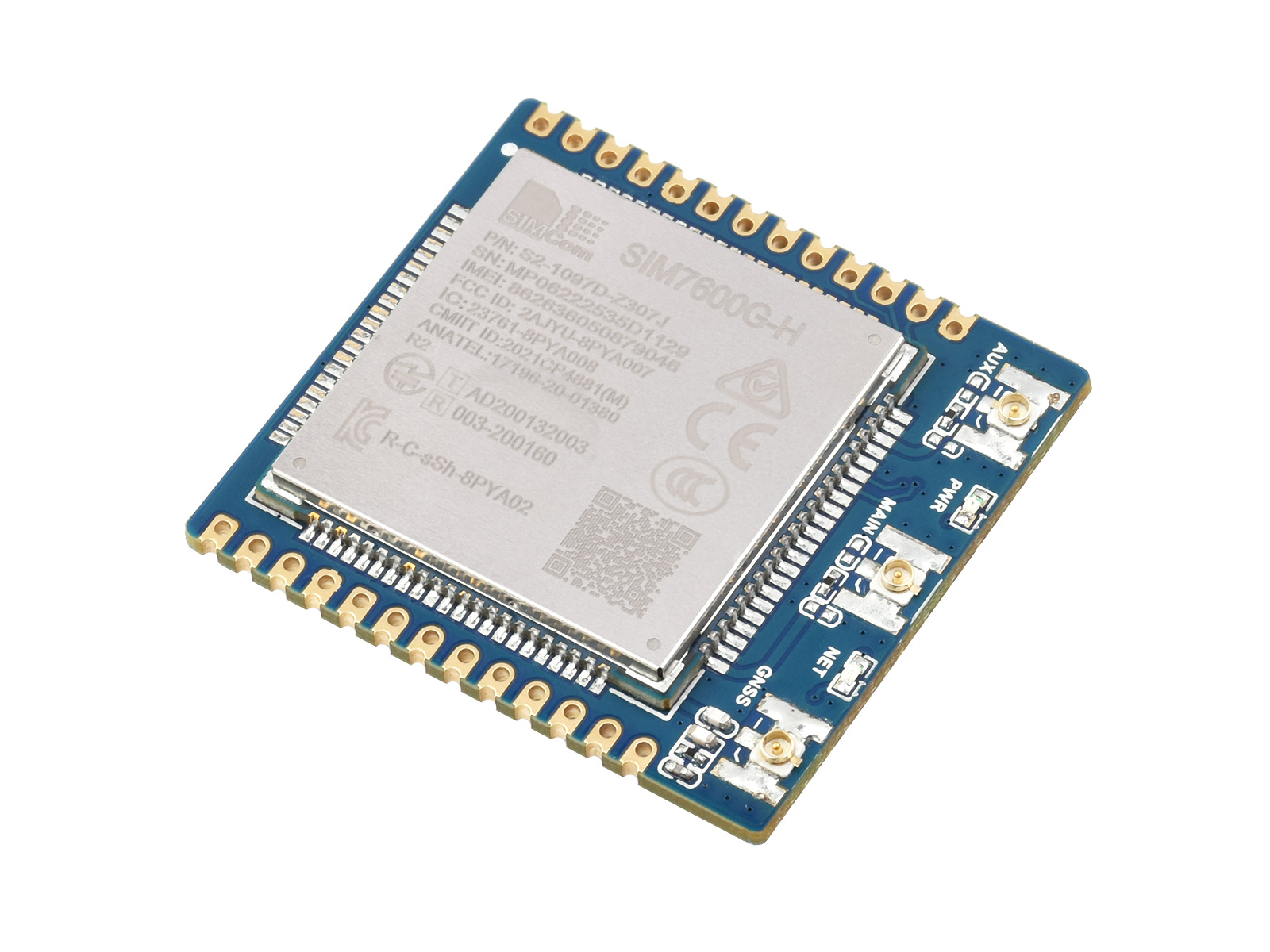

Standardversion 3× IPEX-Antennenanschluss, kommt mit 2× gelbem Stiftleiste und FPC-Antenne
Vorgelötete Version vorgelöteter SMA-Hauptantennenanschluss und Stiftleiste, kommt mit SMA-Antenne
- Kompatibel mit 2G/3G/4G-Netz
- Unterstützt Wählverbindung, Telefonanruf, SMS, TCP, UDP, MQTT, DTMF, HTTP, FTP usw.
- Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstationspositionierung
- An Bord USB- und UART-Schnittstelle, für Wählinternetzugang, Cloud-Plattform-Kommunikation, GNSS-Positionierung usw.
- Kastellierte Löcher mit Immersionsgold-Design, kleine Größe, einfach in das Gerät zu integrieren, indem sie direkt gelötet oder über die Stiftleiste eingesetzt werden
- Anpassung USB/UART/SIM-Karte/GPIO-Steuerpins, einfach zu entwickeln und zu debuggen, bessere Erweiterbarkeit
- Eingebauter Spannungswandler, kompatibel mit 3.3V/5V MCU-Mainboards wie STM32/ESP32/Arduino
- Unterstützt mehrere Stromversorgungsarten: USB-Anschluss, VIN-Pin und VBAT-Pin (für 3.7V Lithiumbatterie)
- An Bord mehrere Schutzschaltungen: TVS-Schutz für SIM-Karte, Stromversorgungsisolierung zwischen USB-Anschluss und Stiftleiste, VIN-Pin-Stromversorgung Anti-Rückwärts, und so weiter, sicherer und zuverlässiger
- 2x LED-Anzeigen, einfach den Betriebsstatus zu überwachen
- Nimmt SIMCOM empfohlene Stromversorgungslösung an, unterstützt 5~26V Breitspannungsversorgung und 3A Hochstromausgang, um das Modul vor dem Fallen und Neustart aufgrund des großen instantanen Stromverbrauchs zu verhindern, stabiler und zuverlässiger in der industriellen Nutzung.
- An Bord Nano SIM-Kartensteckplatz, unterstützt 1.8V und 3V SIM-Karten, nahe der Kante des Boards designed, für einfachen Zugriff auf SIM-Karte
- Kommt mit Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

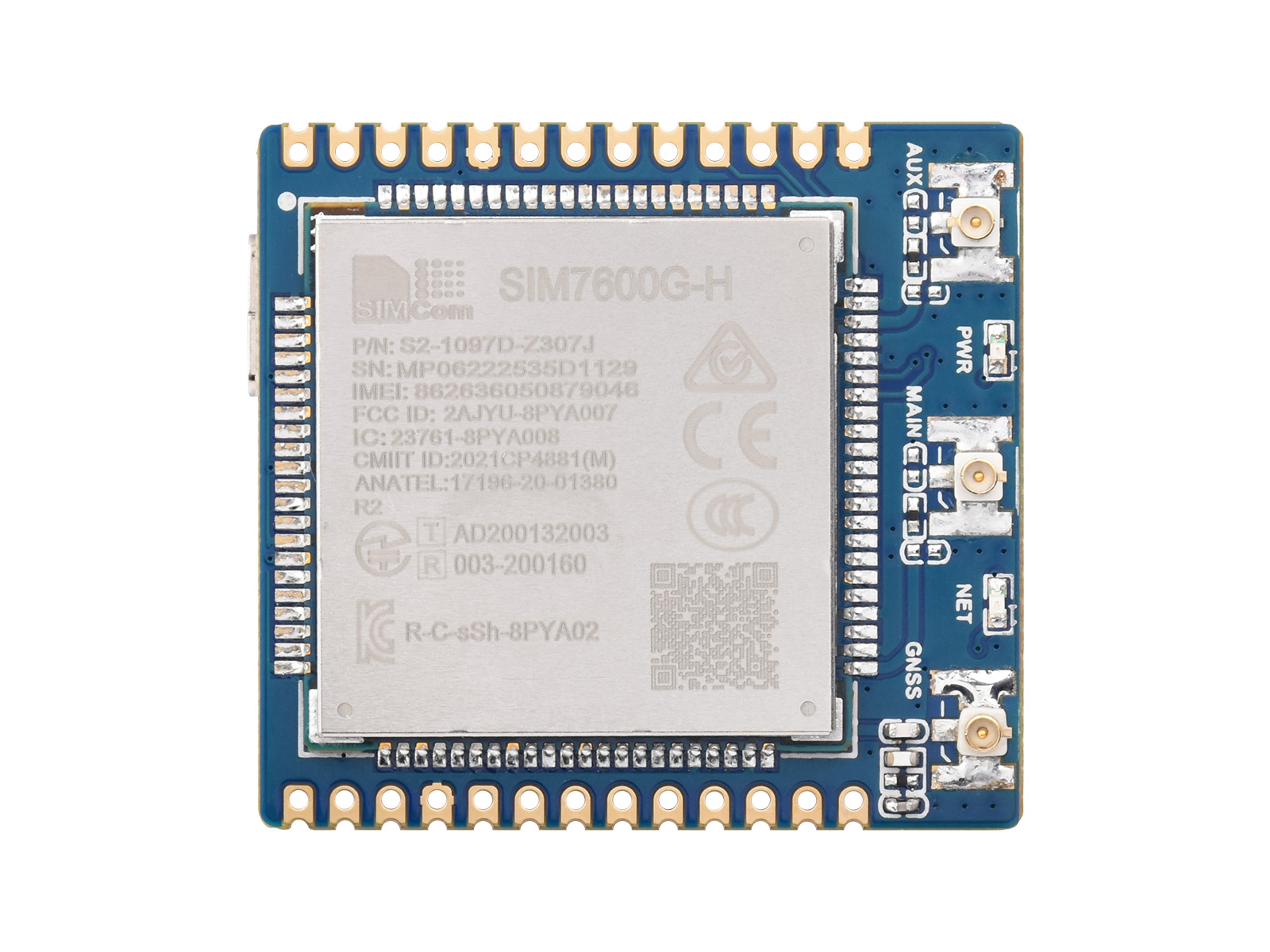

- Anpassung 3-ch Antennenanschluss, IPEX Antennenanschluss Version und SMA-Anschluss Version optional, unterstützt Massen-Anpassung
| SIM7600G-H 4G-Modul | SIM7600E-H 4G-Modul | |
|---|---|---|
 |  | |
| Anwendbare Regionen | Global | Europa/Südostasien/Westasien/Afrika/China/Korea |
| Frequenzband | ||
| LTE Cat-4 | LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 LTE-TDD: B34/B38/B39/B40/B41 | LTE-TDD: B38/B40/B41 LTE-FDD: B1/B3/B5/B7/B8/B20 |
| 3G | UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 | UMTS/HSPA+: B2/B5 |
| 2G | GSM/GPRS/EDGE: 850/900/1800/1900 MHz | GSM/GPRS/EDGE: 900/1800MHz |
| GNSS | ||
| Frequenzband | GPS/Beidou/GLONASS/GALILEO/QZSS | |
| Empfängertyp | C/A-Code | |
| 16-Kanal | ||
| Empfindlichkeit | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (Beidou) | |
| Kaltstart: -148 dBm | ||
| Time-To-First-Fix (offenes Gelände) | Kaltstart: <35s | |
| Warmstart: <1s | ||
| Software-Funktionen | ||
| Netzwerkprotokoll | TCP/IP/IPV4/IPV6/MQTT/MQTTS/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | |
| Internetzugang | PPP/NDIS/RNDIS | |
| USB-Treiber | Windows XP/7/8/10/11, Linux (treiberfrei auf Raspberry Pi Raspbian-System) | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU | |
| Hardware-Schnittstelle | ||
| USB-Schnittstelle | Kann verwendet werden, um auf PC/Raspberry Pi/Jetson Nano und andere Hosts für 4G-Netzwerk, Positionierung, AT-Befehls-Sende- und Empfangstest, Firmware-Upgrade usw. zuzugreifen. | |
| UART-Schnittstelle | Kann verwendet werden, um auf MCU für 4G-Netzwerk, Positionierung, AT-Befehls-Sende- und Empfangstest usw. zuzugreifen, kompatibel mit 3.3V/5V Arbeitspegel | |
| SIM-Kartensteckplatz | An Bord Nano SIM-Kartensteckplatz, Anpassung an relevante Pins, kompatibel mit 1.8V und 3V SIM-Karte | |
| Antennenanschlüsse | MAIN: 4G-Hauptantenne (optional SMA-Anschluss oder IPEX 1-Anschluss Version) AUX: 4G-Hilfsantenne (IPEX 1-Anschluss standardmäßig, kann als SMA-Anschluss massenangepasst werden) GNSS: Positionierungsantenne (IPEX 1-Anschluss standardmäßig, kann als SMA-Anschluss massenangepasst werden) | |
| Andere Schnittstelle | Anpassung an andere gängige Steuerpins wie GPIO, PWR, RST, FLT | |
| Sonstiges | ||
| Stromversorgung | USB-Anschluss oder VBUS - GND-Pin: 5V-Stromversorgung | |
| VIN - GND-Pin: 5V~26V Breitbereichsspannungsversorgung | ||
| BAT - GND-Pin: 3.7V Lithiumbatterie-Stromversorgung | ||
| Betriebsspannung | 3.3V standardmäßig (konfigurierbar als 3.8V-5V über VIO-Pin durch Anschluss externer Spannung) | |
| Betriebstemperatur | -30°C ~ 80°C | |
| Lagerungstemperatur | -45°C ~ 90°C | |
| Abmessungen | 38,8 x 42,0mm | |
LTE Cat-4: bis zu 50Mbps (Uplink) / bis zu 150Mbps (Downlink)3G (HSPA+): bis zu 5,76Mbps (Uplink) / bis zu 42Mbps (Downlink)
Bereitstellung von Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino/STM32 Demos Und Benutzerhandbüchern, einfacher zu entwickeln und zu integrieren, und bessere Erweiterbarkeit
Unterstützt Kommunikationsprotokolle einschließlich TCP, UDP, MQTT, MQTTS, FTP, FTPS, HTTP, HTTPS...
Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstationspositionierung
* GNSS-Antenne ist NICHT standardmäßig enthalten, bitte wählen Sie die GNSS-Antenne nach Ihren Bedürfnissen:
Aktive Keramikantenne Kompakte Größe, muss im Freien verwendet werden
3m externe Antenne Unterstützt Innenpositionierung in der Nähe des Fensterbereichs, mit einem 3m Verlängerungskabel, um den Antennenempfänger im Freien zu platzieren
Telefonanruf* Oder SMS-Sendung per AT-Befehlen
Kastelliertes Design, kleine Größe, hohe IntegrationAnpassung der meisten gängigen Schnittstellen, einfach zu DIY und in das Gerät zu integrieren

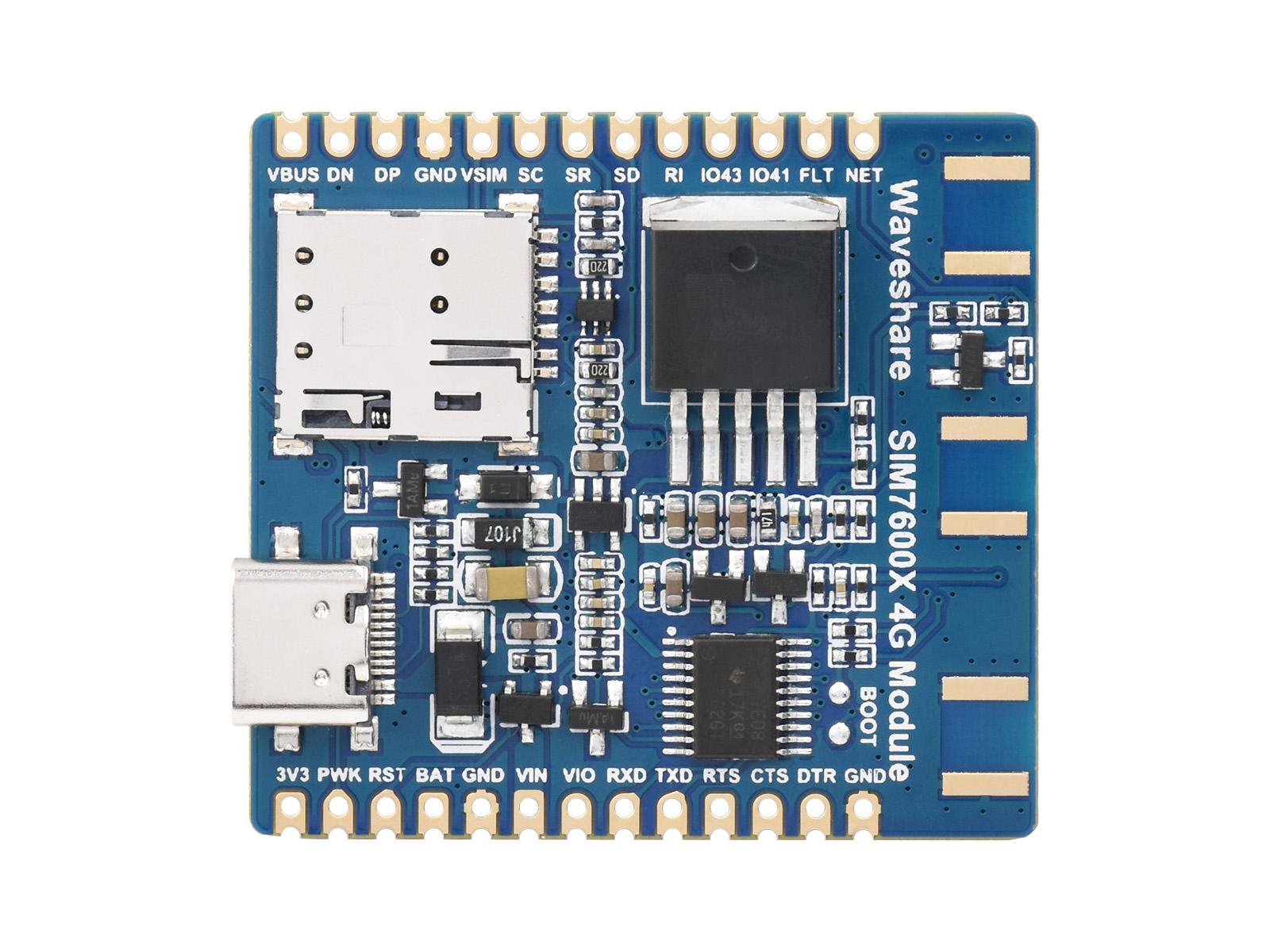

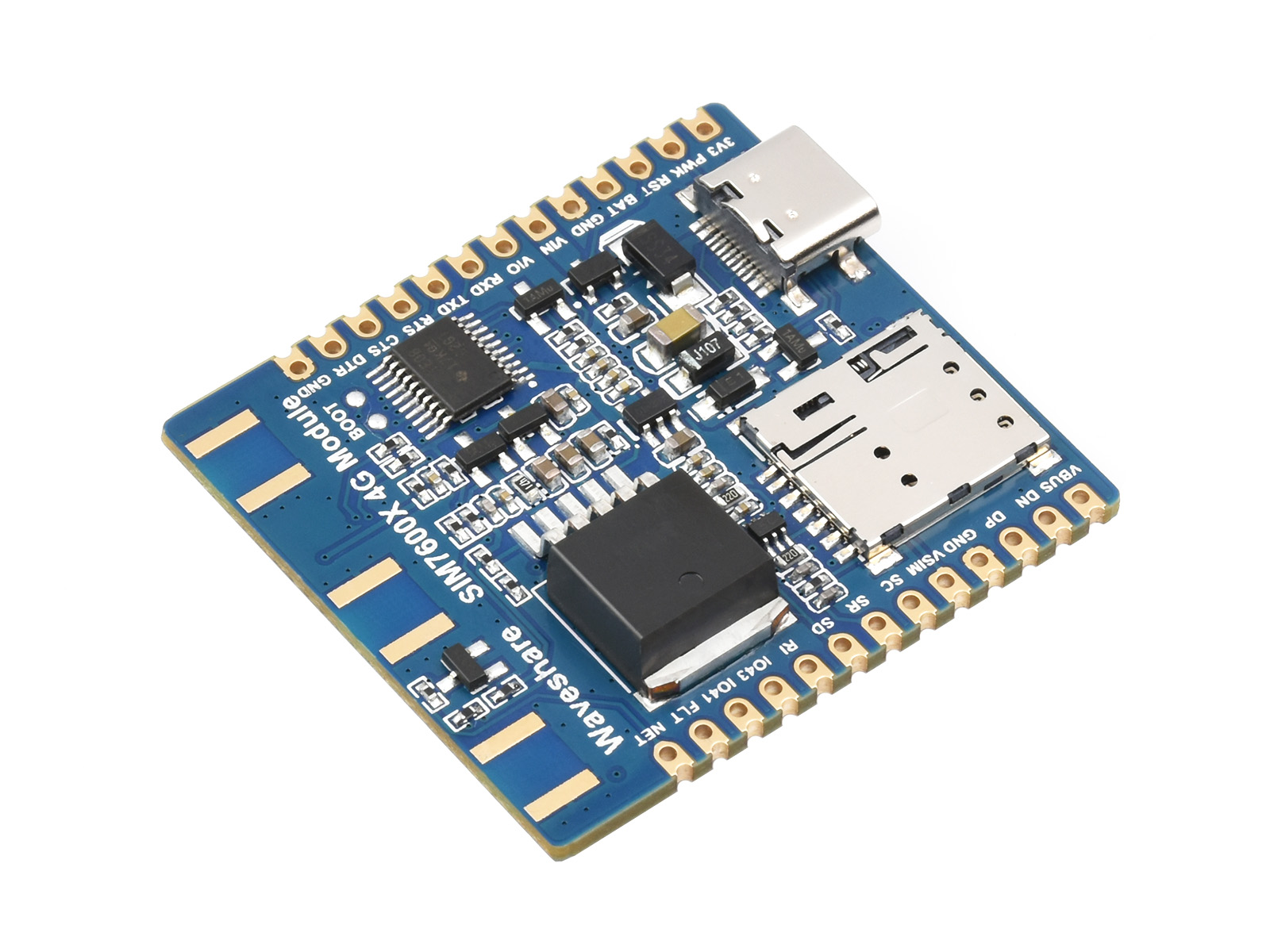

| Pin | Beschreibung | Pin | Beschreibung |
|---|---|---|---|
| NET | Netzwerk-Indikator | GND | Strommasse |
| FLT | Flugmodus | DTR | Schlafmodus aufwecken |
| IO41 | Steuern GPIO41 hoher oder niedriger Pegelausgang per AT-Befehl | CTS | UART-Flusssteuerung |
| IO43 | Steuern GPIO43 hoher oder niedriger Pegelausgang per AT-Befehl | RTS | UART-Flusssteuerung |
| RI | Sprachanruf aufwecken | TXD | UART-Senden |
| SD | SIM-Kartendaten | RXD | UART-Empfangen |
| SR | SIM-Karten-Reset | VIO | VCCIO, standardmäßig 3.3V wenn nicht verbunden, konfigurierbar als 3.8V-5V über VIO-Pin durch Anschluss externer Spannung |
| SC | SIM-Karten-Takt | VIN | Breitspannungseingang, 5V~26V |
| VSIM | SIM-Karten-Stromversorgung | GND | Strommasse |
| GND | Strommasse | BAT | 3.7V Lithiumbatterie-Stromeingang |
| DP | USB-Signalkabel Data+ | RTS | Modul-Reset-Pin |
| DN | USB-Signalkabel Data- | PWK | Modul-Ein/Aus-Pin |
| VBUS | USB-Stromversorgungskabel | 3V3 | Stromversorgungsausgang |
Verbunden mit PC / Raspberry Pi / Jetson Nano Boards über USB
Verbunden mit 5V* MCU wie Arduino über UART und VIN-Stromversorgungsleiste
* VIO muss mit 5V verbunden werden, wenn der Betriebspegel von Arduino 5V ist; und nicht verbunden, wenn der Betriebspegel 3.3V ist
Verbunden mit 3.3V MCU wie ESP32 über UART und 3V3-Stromausgangsleiste
Mit VBAT 3.7V Lithiumbatterie-Stromeingang
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Modul | SIM7600CE-T* | SIM7600E-H | SIM7600A-H* | SIM7600G-H |
|---|---|---|---|---|
| Frequenzband | ||||
| 4G | LTE-TDD: B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 | LTE-TDD: B38/B40/B41 LTE-FDD: B1/B3/B5/B7/B8/B20 | LTE-TDD: B2/B4/B12 | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B2/B3/B4/B5/B7 /B8/B12/B13/B18/B19 /B20/B25/B26/B28/B66 |
| 3G | UMTS/HSDPA/HSPA+: B1/B8 TD-SCDMA: B34/B39 CDMA: 1X/EVDO BC0 | UMTS/HSPA+: B2/B5 | UMTS/HSPA+: B2/B4/B12 | UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 |
| 2G | GSM/GPRS/EDGE: 900/1800MHz | N/A | GSM/GPRS/EDGE: 850/900/1800/1900MHz | |
| Datenrate | ||||
| LTE Cat-4 | 150Mbps(DL)/50Mbps(UL) | |||
| 3G (HSPA+) | 42Mbps(DL)/5.76Mbps(UL) | |||
| 2G (EDGE) | 236.8Kbps(DL)/236.8Kbps(UL) | N/A | 236.8Kbps(DL)/236.8Kbps(UL) | |
| 2G (GPRS) | 85.6Kbps(DL)/85.6Kbps(UL) | N/A | 85.6Kbps(DL)/85.6Kbps(UL) | |
| Anwendungen | ||||
| Anwendbare Regionen | China | Europa/Südostasien/Westasien/Afrika/China/Korea | Nordamerika | global |
| Typische Anwendung | Medizin und Gesundheit, intelligente Zahlung, öffentliches Netzwerk-Intercom, Umweltüberwachung, Energieüberwachung, Flottenmanagement, intelligente Industrie, intelligente Landwirtschaft | |||
* Diese Modelle wurden noch nicht veröffentlicht, bitte kontaktieren Sie das Waveshare-Service-Team, wenn Sie Massen-Anpassung benötigen
Lieferumfang
SIM7600X 4G-Modul
- OPTIONEN SIM7600X 4G-Modul Standardversion x1
- FPC-Antenne x1
- 13PIN gerade Stiftleiste x2
SIM7600X 4G-Modul (B)
- OPTIONEN SIM7600X 4G-Modul vorgelötete Version x1
- 4G-Antenne x1
