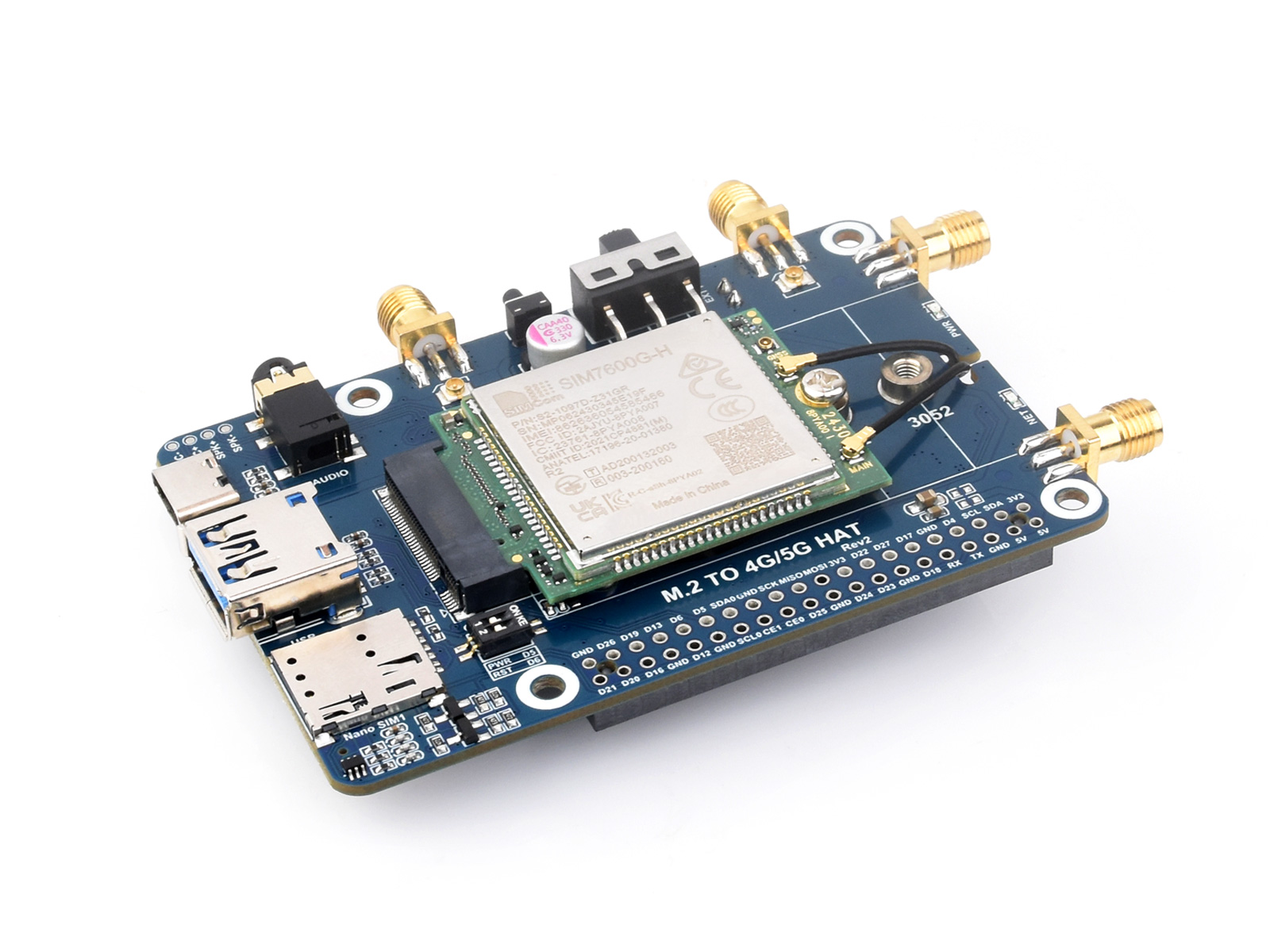

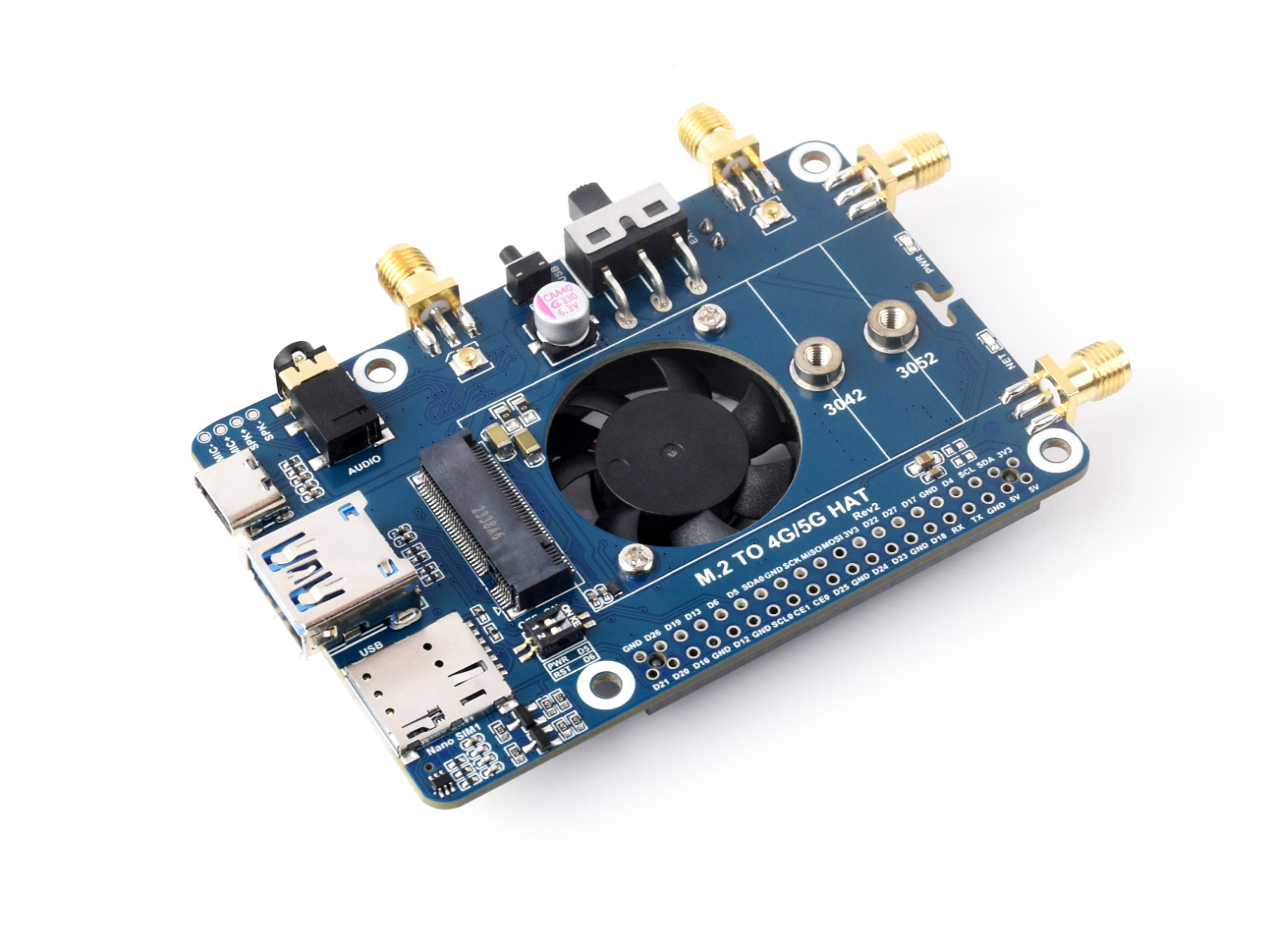

SIM7600G-H M.2 4G HAT für Raspberry Pi, LTE CAT4 Hochgeschwindigkeit, 4G/3G/2G, GNSS, Globalband
101,14 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM7600G-H M.2 4G HAT für Raspberry Pi, LTE CAT4 Hochgeschwindigkeit, 4G/3G/2G, GNSS, Globalband"
Kurzbeschreibung: SIM7600G-H M.2 4G HAT für Raspberry Pi, LTE CAT4 Hochgeschwindigkeit, globale Abdeckung Mehrband, 4G/3G/2G kompatibel, GNSS
4G/3G/2G Kommunikation und GNSS Positionierung, globales Band
Dies ist ein 4G/3G/2G Raspberry Pi Kommunikations-HAT mit GNSS Positionierung und Hochgeschwindigkeits-LTE CAT4 globalem Bandanschluss. Durch den Anschluss an PC, Raspberry Pi oder Jetson Nano Hostboards ist es einfach, 4G Hochgeschwindigkeits-Netzwerk, Cloud-Plattform-Kommunikation, Telefonanruf/SMS und globale GNSS Positionierungsfunktionen zu aktivieren.
- Unterstützt Wählverbindung, Telefonanruf, SMS, TCP, UDP, MQTT, HTTP(S), FTP(S) und so weiter
- GNSS Positionierung: GPS, Beidou, Glonass, Galileo, QZSS, LBS Basisstation
- USB 3.1 Port (USB 2.0 kompatibel) zum Anschluss an PC, Raspberry Pi oder Jetson Nano Hostboard für Hochgeschwindigkeits-4G-Kommunikation
- Onboard UART, PWR und RST Steuerpin, integrierter Spannungspegelwandler, aktiviert über DIP-Schalter, für die Verwendung mit Hosts wie Raspberry Pi oder Arduino
- Onboard USB-C Anschluss, aktiviert über Schalter, zum Anschluss einer externen Stromversorgung für das Modul, ermöglicht mehr Lasten, stabile und flexible Stromversorgung
- Onboard Ein-/Ausschalter für die Stromversorgung, Reset-Taste und LED-Anzeige, einfach zum Ein-/Ausschalten des Moduls oder Überwachen des Betriebsstatus
- Vorgesehene 4x SMA zu IPEX Antennenanschlüsse, mit vorinstallierten 2x Anschlüssen für einfache Verwendung von Antennen, ermöglicht Änderung der SMA Antennenposition
- Onboard Audio-Buchse und Audio-Decoder, ermöglicht Audio-Operationen wie Telefonanruf
- Hoch effiziente Stromversorgungsschaltung, bis zu 3A Ausgangsstrom
| Frequenzband | |
|---|---|
| LTE Cat-4 | LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 LTE-TDD: B34, B38, B39, B40, B41 |
| 3G | UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19 |
| 2G | GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz |
| GNSS | |
| Satellitensysteme | GPS, Beidou, GLONASS, GALILEO, QZSS |
| Empfangertyp | 16-Kanal |
| C/A Code | |
| Empfindlichkeit | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (Beidou) |
| Kaltstart: -148 dBm | |
| Time-To-First-Fix (Freiluft) | Kaltstart: <35s |
| Warmstart: <1s | |
| SMS und Audio | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU |
| Speicher: USIM-Karte und ME (Standard) | |
| Audio-Funktion | Unterstützt Echounterdrückung |
| Unterstützt Rauschunterdrückung | |
LTE Cat-4: bis zu 150Mbps (Downlink) / 50Mbps (Uplink) 3G (HSPA+): bis zu 42Mbps (Downlink) / 5.76Mbps (Uplink) 2G (GPRS/EDGE): bis zu 236.8Kbps (Downlink) / 236.8Kbps (Uplink)
Unterstützt Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT...
Einfach in den USB-Port stecken, einige einfache Konfiguration durchführen, die Hochgeschwindigkeits-4G-Netzwerkverbindung ist einsatzbereit
für Windows PC oder Jetson Nano Serie, verwenden Sie ein USB-Kabelfür Raspberry Pi 4B/3B+, oder CM4-IO-BASE-A/B, verwenden Sie den speziell dafür entwickelten USB-Adapter
Unterstützte Kommunikationsprotokolle: TCP, UDP, FTP, FTPS, HTTP, HTTPS...
Unterstützt GPS, Beidou, Glonass, Galileo, QZSS und LBS Basisstations-Positionierung
Ermöglicht die Verwendung von AT-Befehlen zum Telefonieren oder Senden von SMS
Kompatibel mit Raspberry Pi Serie und Jetson Nano, stapelbares Design für mehr HATs
Bessere Wärmeableitung für sowohl Raspberry Pi als auch das 4G-Modul
Kompatibel mit SIM7600X-M.2, SIM7906X-M.2, A7906X-M.2 Serie Modulen

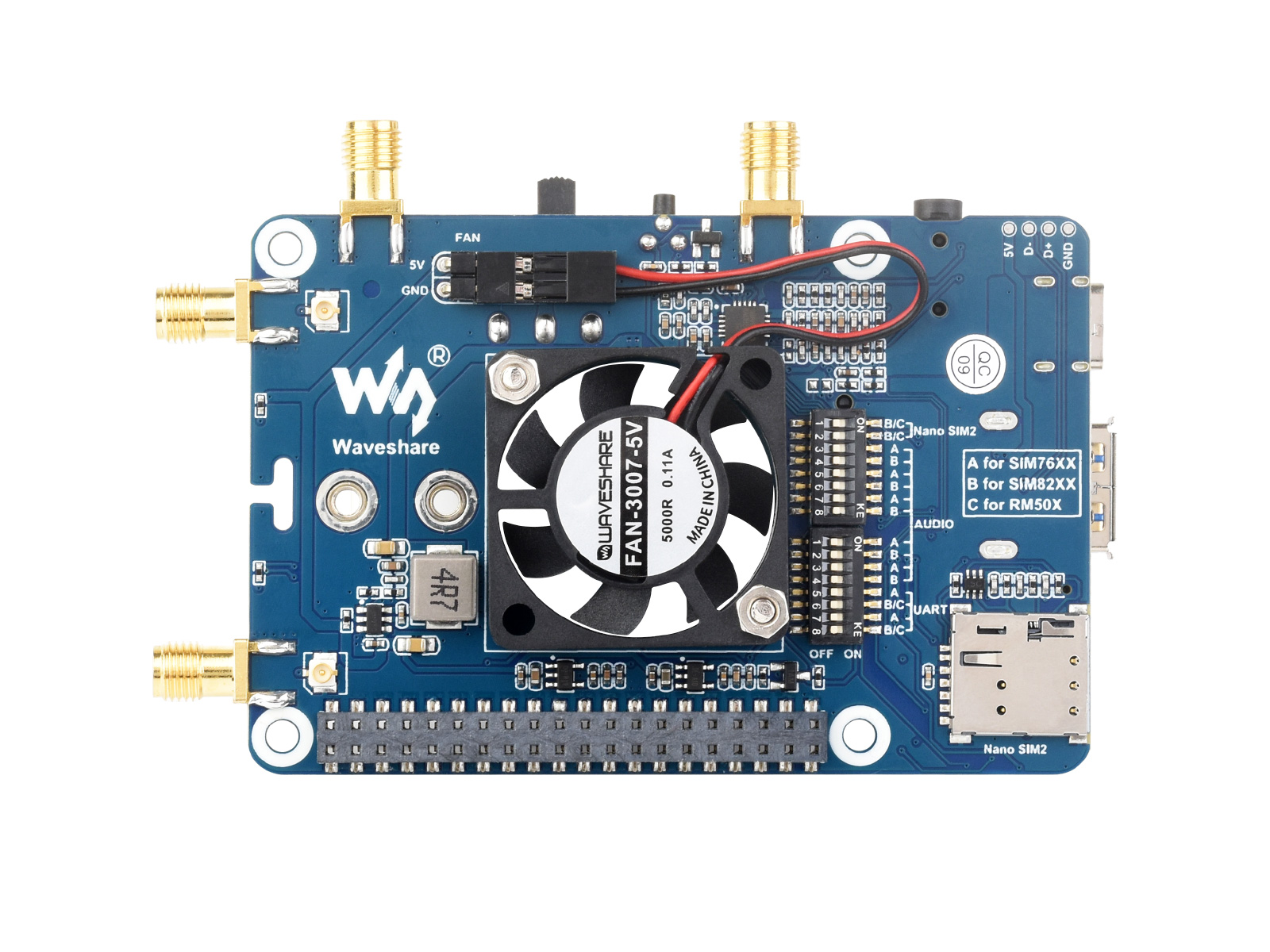

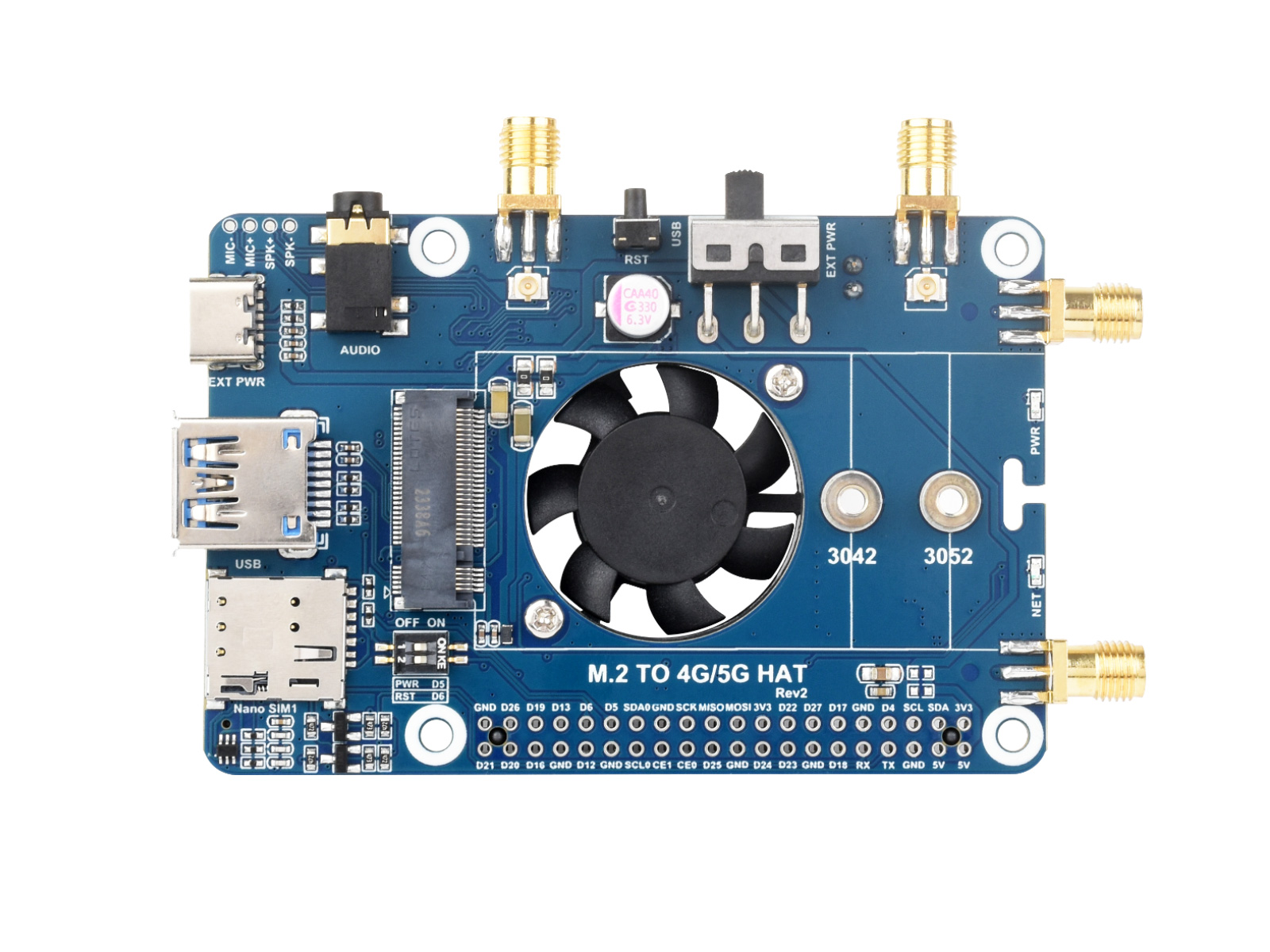

- Raspberry Pi GPIO Header zum Anschluss an Raspberry Pi
- DIP-Schalter Aktiviert die Stromsteuerungs- und Reset-Pins
- M.2 Slot Kompatibel mit den meisten SIMCom und QUECTEL 4G/5G Modulen im M.2-Formfaktor
- SIM-Kartensteckplatz 1 einer der 2x SIM-Kartensteckplätze, Dual-Card Single-Standby
- USB3.1 Port USB 2.0 kompatibel, zum Anschluss an verschiedene Hosts
- USB Type-C Port 5V 3A Eingang, stabile und flexible Stromversorgung
- Audio-Buchse SIM7600X/SIM8XXX Serie unterstützt Audio-Funktion, aber RM5XX/EM06XX Serie unterstützt diese Funktion vorübergehend nicht
- Antennenanschluss Unterstützt Quad-Antennen
- Reset-Taste
- Stromversorgungsschalter Schaltet den Stromversorgungsmodus:Wenn auf USB eingestellt, wird das Modul über den "5. USB3.1 Port" versorgtWenn auf EXT PWR eingestellt, wird das Modul über den externen Stromversorgungsanschluss über den "6. USB Type-C Port" versorgt
- Kühlventilator Bessere Wärmeableitung für sowohl Raspberry Pi als auch das 5G-Modul
- Anzeige Einfache Überwachung des Betriebsstatus des Moduls
- SIM-Kartensteckplatz 2 Umschaltbar über AT-Befehl (nur für SIM8XXX / RM5XX / EM06XX Serie Module, die SIM7600X Serie wird NICHT unterstützt)
- Modul-Einstellungsschalter Schalter A auf ON für SIM7600X/A7906X/SIM7906X/SIM7912X Serie 4G M.2 Module; Schalter B auf ON für SIM8202X/SIM8200EA/SIM8262X Serie 5G M.2 Module; Schalter C auf ON für RM50X/RM520N-GL/EM06X Serie 5G/LTE-A M.2 Module
- USB 2.0 Schnittstellen-Pads
- NAU8810X Audio-Chip Für SIM7600X/SIM8XXX Serie Module, RM5XX und EM06XX Serie Module unterstützen diese Funktion vorübergehend nicht
- Ventilator-Header 5V Kühlventilator Stromversorgung
| SIM7600A-H | SIM7600SA-H | SIM7600E-H | SIM7600NA-H | SIM7600G-H | ||
|---|---|---|---|---|---|---|
| Formfaktor | M.2 | |||||
| Abmessungen | 42,0 × 31,4 × 3,8 (mm) | |||||
| Freq. band | LTE-FDD | B2, B4, B12 | B1, B2, B3, B4, B5, B7, B8, B28, B66 | B1, B3, B5, B7, B8, B20 | B2, B4, B5, B12, B13, B14, B25, B26, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 |
| LTE-TDD | B40 | B38, B40, B41 | B41 | B34, B38, B39, B40, B41 | ||
| WCDMA | B2, B5 | B1, B2, B5, B8 | B1, B5, B8 | B1, B2, B4, B5, B6, B8, B19 | ||
| GSM | 850, 900, 1800, 1900MHz | 900, 1800MHz | 850, 900, 1800, 1900MHz | |||
| GNSS | GPS, Beidou, GLONASS, GALILEO, QZSS | |||||
| Anwendbare Regionen | Nordamerika (AT&T) | Australien, Neuseeland, Taiwan, Lateinamerika | Europa, Naher Osten, Afrika, Südkorea, Thailand | Nordamerika (alle Anbieter) | Global | |
Lieferumfang
- M.2 TO 4G/5G HAT x1
- SIM7600G-H-M.2 x1
- Antenne 2Stk x1
- IPEX Adapterkabel 2Stk x1
- 2*20PIN Stiftleiste x1
- Passive GPS-Antenne x1
- Dual-Plug USB3.0 Kabel x1
- USB3.0 Adapter x1
- USB2.0 Adapter x1
- SMA Schutzkappe 2Stk x1
- Schraubenpackung x1
