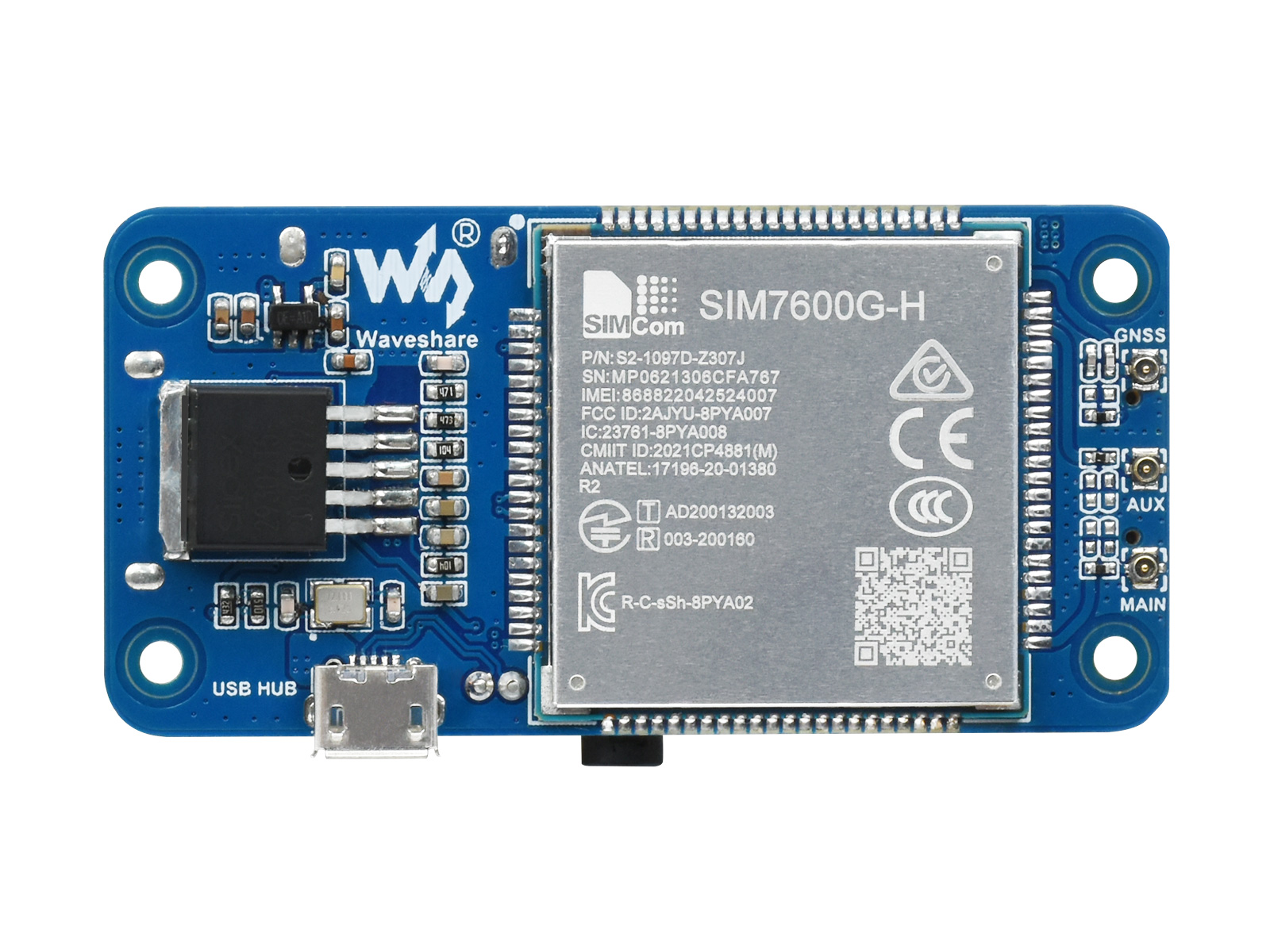

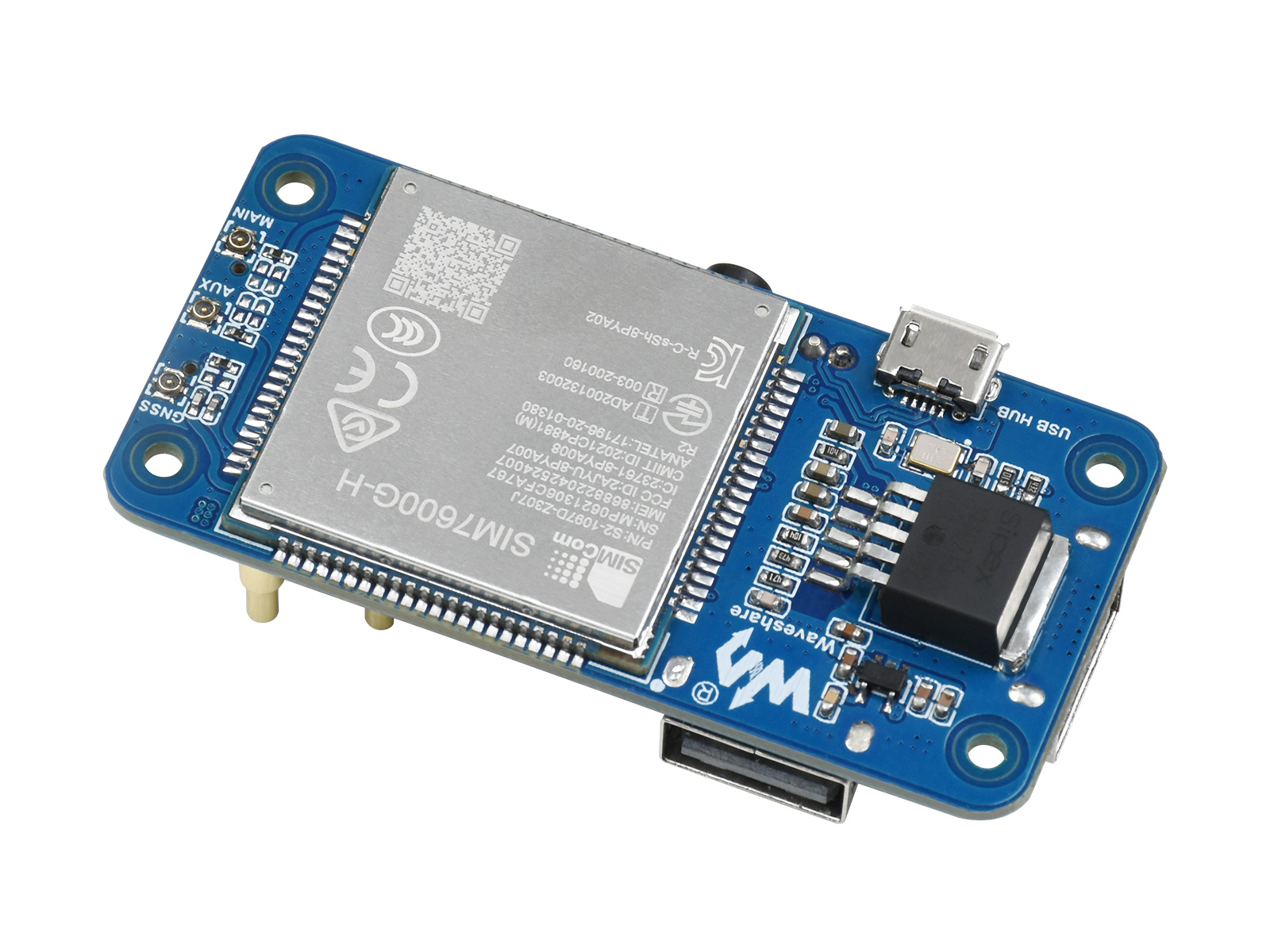

SIM7600G-H 4G HAT (B) für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS Positionierung, Global Band
98,76 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM7600G-H 4G HAT (B) für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS Positionierung, Global Band"
ermöglicht LTE Cat-4 4G / 3G / 2G Kommunikation & GNSS-Positionierung
Basierend auf SIM7600G-H, Global Band
- Verbindung über Pogo-Pin oder MicroUSB-Anschluss
- Dedizierter Pogo-Pin für Raspberry Pi Zero/Zero W
- MicroUSB-Anschluss für andere Raspberry Pi-Platinen oder PC
- Integriertes SIM7600G-H Global-Band-4G-Modul, kompatibel mit 2G/3G/4G-Netzwerk mit globaler Unterstützung
- USB-HUB-Anschluss für andere Raspberry Pi-Platinen oder PC, bietet USB-Erweiterung und 4G-Netzwerkzugriff
- Unterstützt Dial-up, Telefonanruf, SMS, TCP, UDP, DTMF, HTTP, FTP, usw.
- Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstation-Positionierung
- SIM-Kartensteckplatz, unterstützt 1.8V/3V SIM-Karte
- An Bord befindlicher Audioanschluss und Audiodecoder für Telefonanrufe
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz)
- Unterstützt SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
- Liefert Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)
| Frequenzband | |
|---|---|
| LTE Cat-4 | LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 LTE-TDD: B34/B38/B39/B40/B41 |
| 3G | UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19 |
| 2G | GSM/GPRS/EDGE: 850/900/1800/1900 MHz |
| GNSS | |
| Satellitensysteme | GPS/Beidou/GLONASS/GALILEO/QZSS |
| Empfangertyp | 16-Kanal |
| C/A-Code | |
| Empfindlichkeit | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (Beidou) |
| Kaltstart: -148 dBm | |
| Time-To-First-Fix (Freifeld) | Kaltstart: <35s |
| Warmstart: <1s | |
| SMS und Audio | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU |
| Audio-Funktion | Unterstützt Echounterdrückung |
| Unterstützt Rauschunterdrückung | |
| Sonstiges | |
| Stromversorgung | 5V |
| Betriebstemperatur | -30°C ~ 80°C |
| Lagertemperatur | -45°C ~ 90°C |
| Abmessungen | 65,00 × 32,00 mm |
Dedizierter Pogo-Pin zur Verbindung mit Raspberry Pi Zero/Zero W ohne zusätzliches USB-KabelAllgemeiner MicroUSB-Anschluss für andere Raspberry Pi-Platinen oder PC
bis zu 50 Mbit/s Upstream und 150 Mbit/s Downstream für 4G-Netzwerk *
* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsstauung, Basisstationszustand usw. ab.
An Bord befindlicher USB-HUB-Chip mit USB2.0/1.1-konform, bietet 2x USB-A-Anschluss und 1x USB-Lötfläche
Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstation-Positionierung
Telefonanruf tätigen oder SMS senden über AT-Befehle, mit an Bord befindlichem Audioanschluss

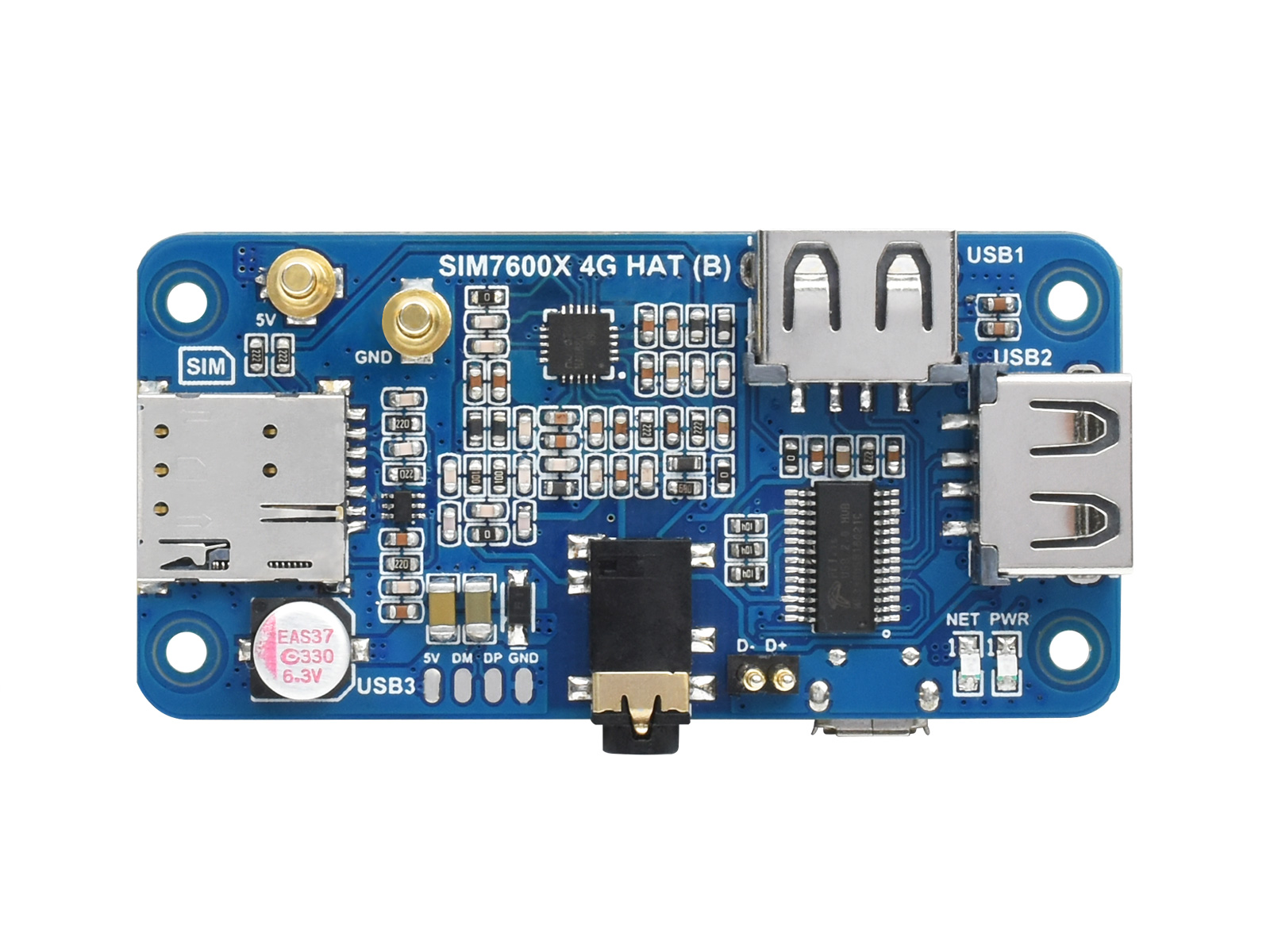

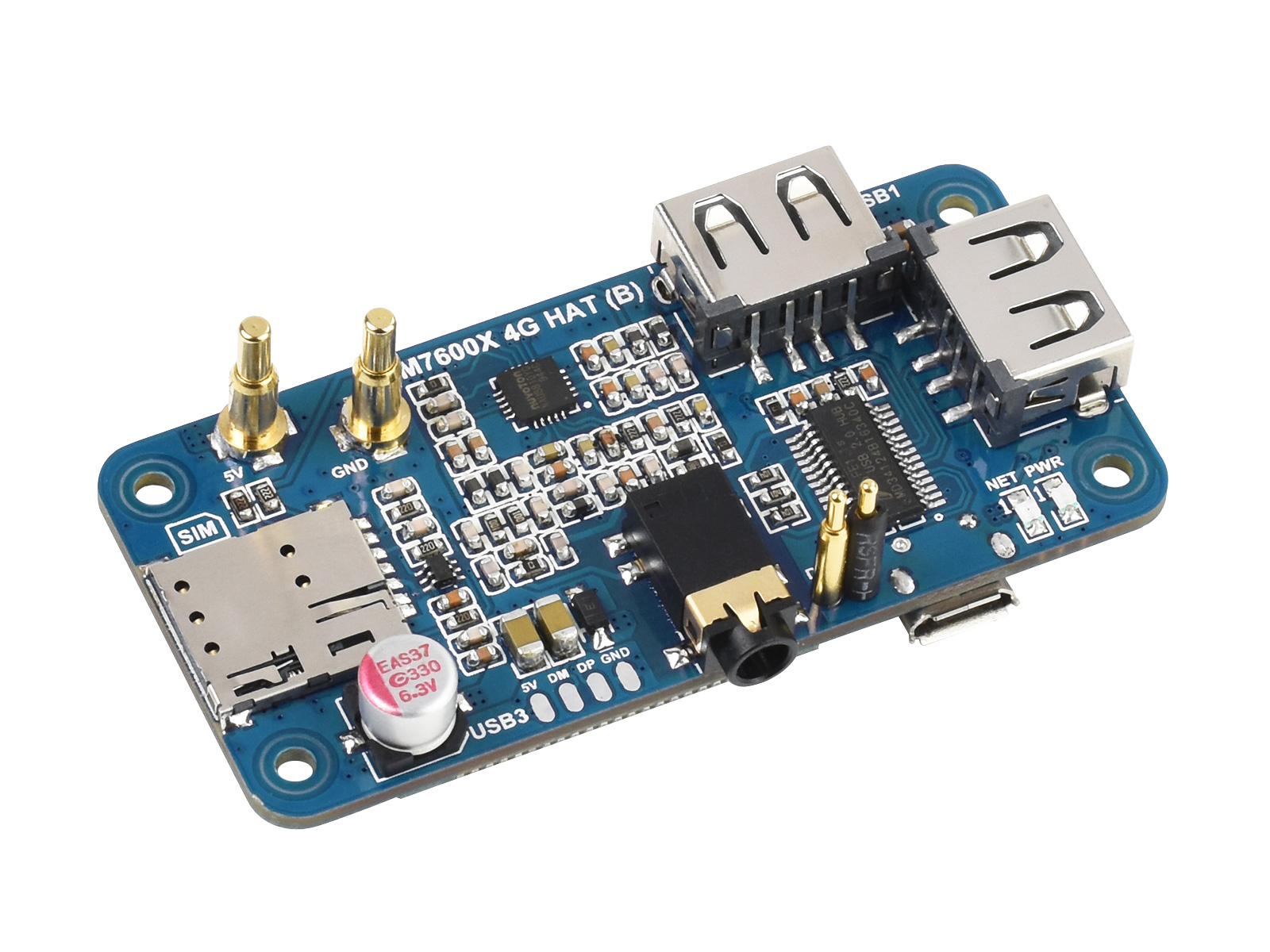

- SIM7600G-H
- FE1.1S USB-HUB-Chip
- NAU8810 Audiodecoder
- SPX29302 Stromversorgungs-Chip
- RT9193-33 Spannungsübersetzer
- USB-HUB-Eingang D+/D- Pogo-Pin: für Raspberry Pi Zero/Zero WMicroUSB-Anschluss: für andere Raspberry Pi-Platinen oder PC
- Pogo-Pin-Stromversorgung 5V: verbindet sich mit 5V-Pin von Zero/Zero W, bis zu 2A StromGND: verbindet sich mit GND-Pin von Zero/Zero W
- USB-Erweiterungsanschlüsse USB1~USB2: USB-A-AnschlüsseUSB3: Lötfläche
- SIM-Kartensteckplatz unterstützt 1.8V/3V SIM-Karte
- 3,5 mm Kopfhörer/Mikrofon-Anschluss
- MAIN-Antennenanschluss
- AUX-Hilfsantennenanschluss
- GNSS-Antennenanschluss
- Stromanzeige
- Netzwerkstatusanzeige
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- SIM7600G-H 4G HAT (B) x1
- LTE-Antenne x1
- GPS-Antenne x1
- USB-A auf Micro-B-Kabel x1
- Schraubenpackung x1
