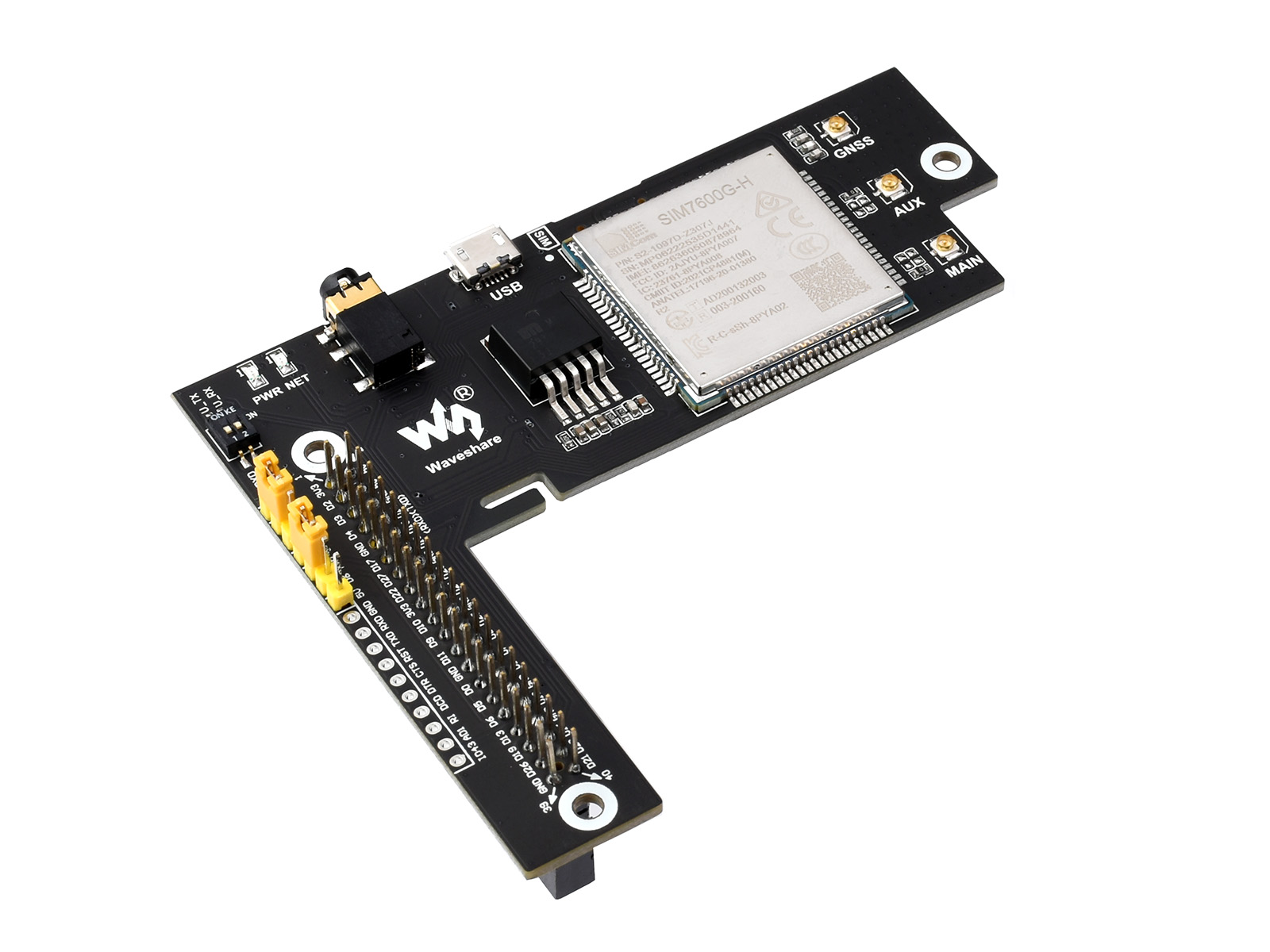

SIM7600G-H 4G / 3G / 2G / GNSS-Modul für Jetson Nano, LTE CAT4, weltweit einsetzbar

Übersicht

Dies ist ein 4G/3G/2G-Kommunikations- und GNSS-Positionierungsmodul, das für Jetson Nano entwickelt wurde. Es unterstützt globales LTE CAT4 mit bis zu 150 Mbps für den Downlink-Datentransfer bei sehr geringem Stromverbrauch.

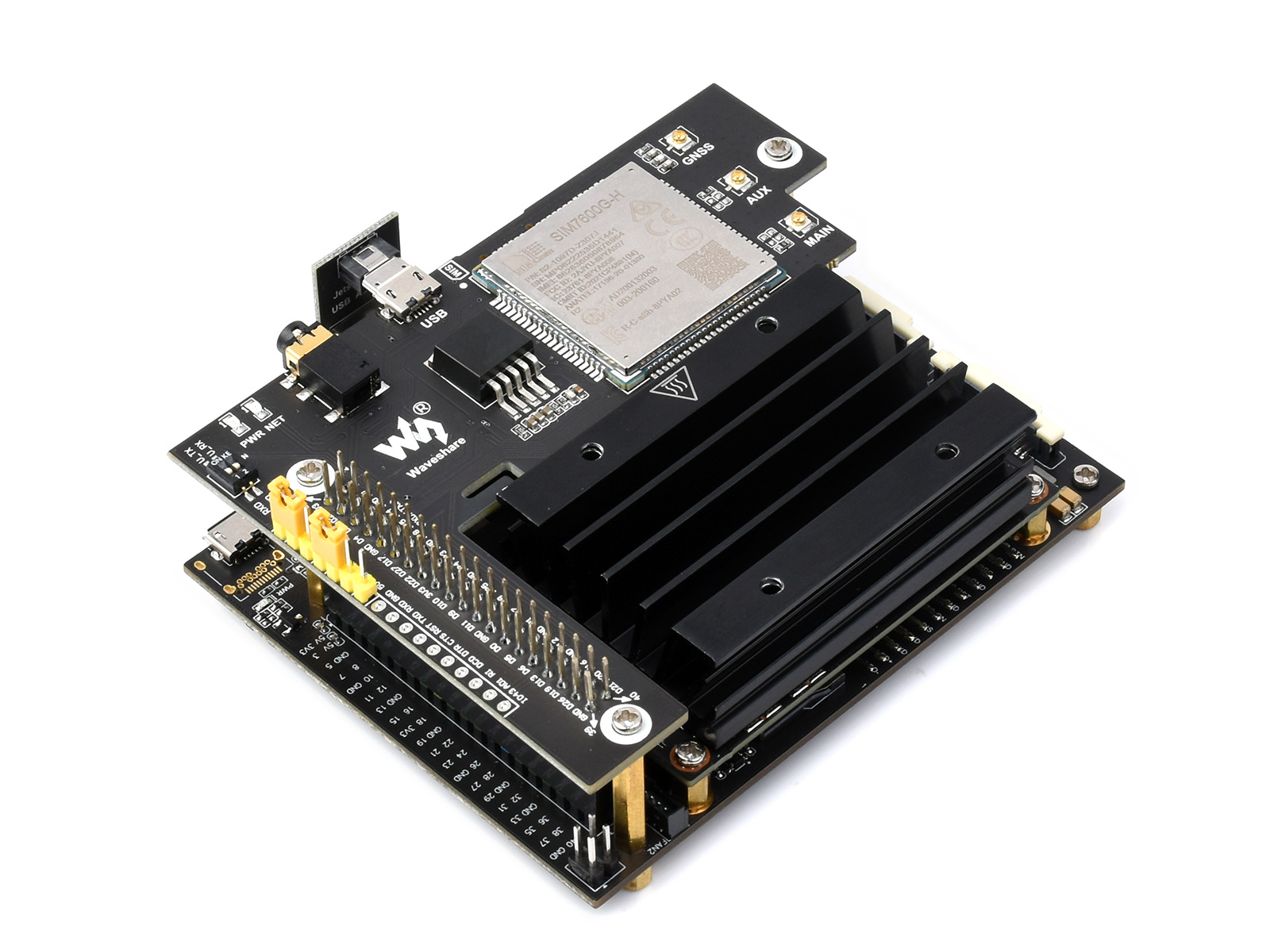

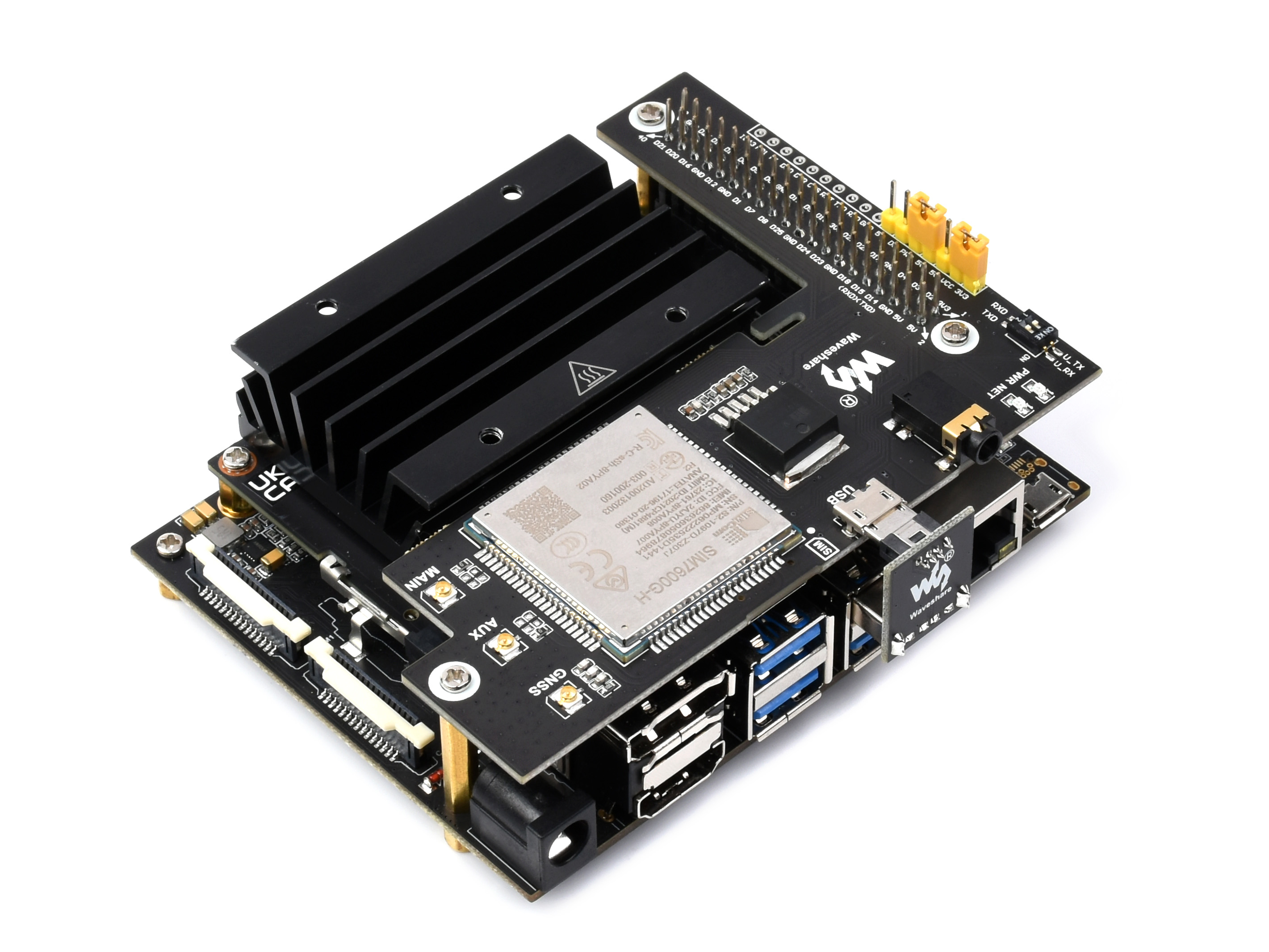

Stecken Sie es einfach auf das Jetson Nano Developer Kit, um Funktionen wie 4G-Hochgeschwindigkeitsverbindung, drahtlose Kommunikation, Remote-Videoüberwachung, Telefonate, SMS-Versand, globale Positionierung und vieles mehr einfach zu aktivieren.

Eigenschaften

• 40-Pin-GPIO-Erweiterungsstecker zur Verbindung mit Jetson Nano
• Unterstützt Wählverbindungen, Telefonate, SMS, E-Mail, TCP, UDP, DTMF, HTTP, FTP usw.
• Unterstützt GPS, Beidou, Glonass, LBS-Basisstationspositionierung
• An Bord befindliche USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten usw.
• Breakout-UART-Steuerpins zur Verbindung mit Host-Boards wie Arduino/STM32
• SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
• An Bord befindlicher 3,5-mm-Audioanschluss mit Unterstützung für Kopfhörer und Mikrofon für Telefonate
• 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
• An Bord befindlicher Spannungswandler, Betriebsspannung kann über Jumper auf 3,3V oder 5V konfiguriert werden
• Baudrate: 300bps ~ 4Mbps (Standard: 115200bps)
• Autobauding-Baudrate: 9600bps ~ 115200bps
• Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz)
• Unterstützt SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
• Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Jetson Nano/Raspberry Pi/Arduino/STM32)

Kommunikationsspezifikationen

GNSS-Spezifikationen

• Empfängertyp
  • 16-Kanal
  • C/A-Code
• Empfindlichkeit
  • Tracking: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
  • Kaltstart: -148 dBm
• Time-To-First-Fix (Freifeld)
  • Kaltstart: <35s
  • Warmstart: <1s
• Genauigkeit
  • Position: <2,5m CEP

SMS- und Audiospezifikationen

• SMS
  • Unterstützte Typen: MT, MO, CB, Text, PDU
  • Speicher: USIM-Karte und ME (Standard)
• Audiofunktion
  • Unterstützt Echounterdrückung
  • Unterstützt Rauschunterdrückung

Weitere Spezifikationen

• Stromversorgung: 5V
• Betriebsspannung: 5V/3,3V (konfigurierbar über Jumper)
• Betriebstemperatur: -30°C ~ 80°C
• Lagertemperatur: -45°C ~ 90°C

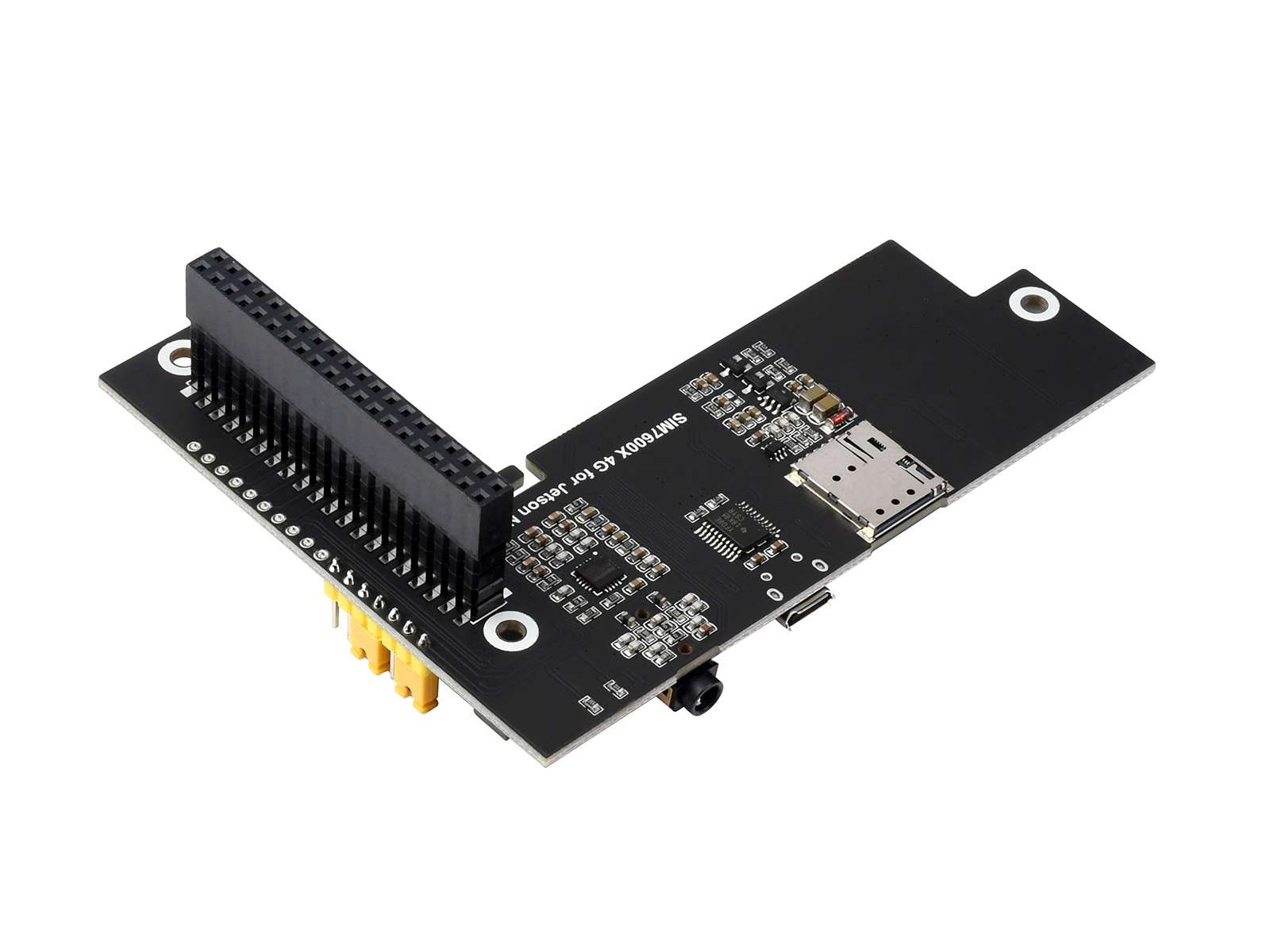

Was ist an Bord

1. SIM7600G-H
2. NAU8810 Audio-Decoder
3. TXS0108EPWR Spannungswandler: übersetzt 3,3V/5V in 1,8V
4. SPX29302 Power-Chip
5. RT9193-33 Spannungswandler: übersetzt 5V in 3,3V
6. 40-Pin-GPIO-Stecker: zur Verbindung mit Jetson Nano Developer Kit
7. Nano-SIM-Kartensteckplatz: unterstützt 1,8V/3V SIM-Karten
8. USB-Schnittstelle: zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten usw.
9. 3,5-mm-Kopfhörer/Mikrofon-Anschluss
10. MAIN-Antennenanschluss
11. AUX-Antennenanschluss
12. GNSS-Antennenanschluss
13. Netzwerkstatusanzeige
14. Stromanzeige
15. UART-Enable-Schalter: EIN: Verbindet UART-Ports von SIM7600 und Jetson Nano AUS: Trennt UART-Ports von SIM7600 und Jetson Nano
16. Betriebsspannungs-Auswahl-Jumper: VCC - 3,3V: Setzt Betriebsspannung auf 3,3V VCC - 5V: Setzt Betriebsspannung auf 5V
17. PWR-Steuerkonfiguration: PWR - 5V: SIM7600 startet automatisch beim Einschalten PWR - D6: SIM7600 wird vom D6-Pin von Jetson Nano ein-/ausgeschaltet

Abmessungen

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/SIM7600G-H_4G_for_Jetson_Nano

Lieferumfang

Hinweis: Jetson Nano ist NICHT enthalten.

1. SIM7600G-H 4G für Jetson Nano x1
2. LTE-Antenne x1
3. GPS-Außenantenne (B) x1
4. Jetson Nano USB-Adapter x1
5. USB-Kabel ~1,2m x1
6. Schraubenpackung (2 Stk.) x1
