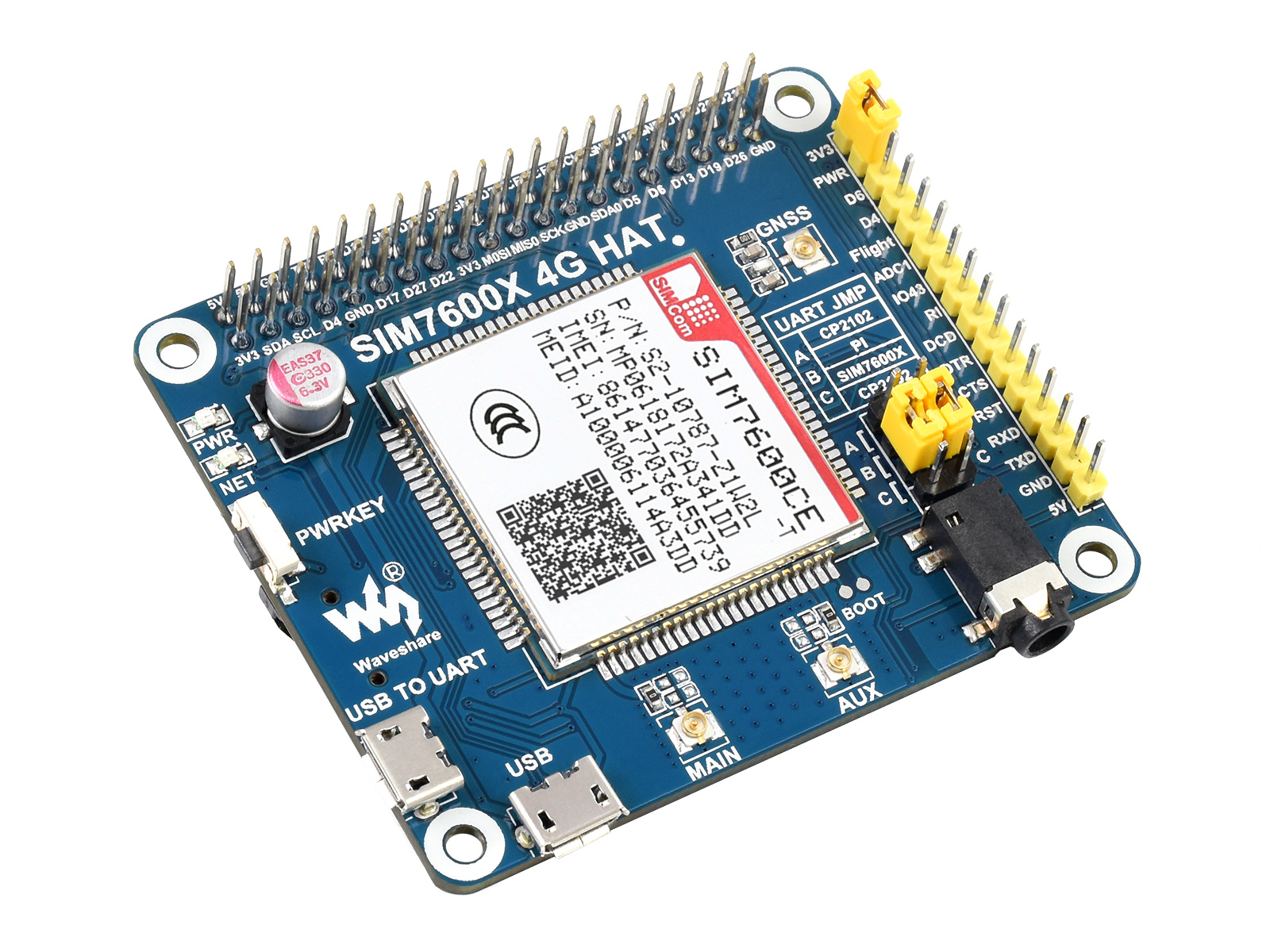

SIM7600CE 4G HAT für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS Positionierung, für China
89,24 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL14895
Produktinformationen "SIM7600CE 4G HAT für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS Positionierung, für China"
Kurzbeschreibung: SIM7600CE 4G HAT für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS-Positionierung, für China
Verboten durch den Modulhersteller SIMCOM, dürfen wir dieses Produkt nicht an folgende Länder/Regionen versenden oder technischen Support leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.
SIM7600CE 4G HAT für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS-Positionierung, für China
Für verschiedene Regionen bieten wir mehrere LTE Cat-4/Cat-1 HATs zur Auswahl an:
| SIM7600A-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Nordamerika (US, CA) |
| SIM7600E-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Europa, Südostasien, Westasien, Afrika, China, Südkorea |
| SIM7600E LTE Cat-1 HAT | LTE Cat-1 | |
| A7670E Cat-1 HAT | ||
| A7600E Cat-1/GSM/GPRS HAT | ||
| SIM7600SA-H 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in Australien, Neuseeland, Taiwan (China), Lateinamerika |
| SIM7600CE 4G HAT | LTE Cat-4 | hauptsächlich anwendbar in China und einigen südostasiatischen Ländern |
| SIM7600CE-CNSE 4G HAT | ||
| SIM7600CE-JT1S 4G HAT | ||
| A7600C1 Cat-1/GSM/GPRS HAT | LTE Cat-1 | |
| SIM7600G-H 4G HAT | LTE Cat-4 | die globale Version |
Bitte prüfen Sie die unterstützten Frequenzbänder gemäß Ihrem lokalen Anbieter und wählen Sie beim Bestellen die passende Variante aus.
4G HAT für Raspberry Pi
ermöglicht LTE Cat-4 4G / 3G / 2G Kommunikation & GNSS-Positionierung
Basierend auf SIM7600CE-T
Merkmale auf einen Blick
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen, Jetson Nano
- Unterstützt Dial-up, Telefonanrufe, SMS, TCP, UDP, DTMF, HTTP, FTP usw.
- Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstations-Positionierung
- Onboard-USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten usw.
- Onboard CP2102 USB-zu-UART-Konverter für serielle Debugging
- Breakout UART-Steuerpins zum Anschluss an Host-Platinen wie Arduino/STM32
- SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
- TF-Kartensteckplatz zum Speichern von Daten wie Dateien, Nachrichten usw.
- Onboard-Audiobuchse und Audiodecoder für Telefonanrufe
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- Onboard-Spannungswandler, Betriebsspannung kann über Jumper auf 3,3V oder 5V konfiguriert werden
- Baudrate: 300bps ~ 4Mbps (Standard: 115200bps)
- Autobauding-Baudrate: 9600bps ~ 115200bps
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz)
- Unterstützt SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
| Frequenzband | |
|---|---|
| LTE Cat-4 | LTE-FDD: B1/B3/B5/B8 LTE-TDD: B38/B39/B40/B41 |
| 3G | UMTS/HSDPA/HSPA+: B1/B8 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| GNSS | |
| Satellitensysteme | GPS/Beidou/GLONASS/GALILEO/QZSS |
| Empfangertyp | 16-Kanal |
| C/A-Code | |
| Empfindlichkeit | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (Beidou) |
| Kaltstart: -148 dBm | |
| Time-To-First-Fix (Freifeld) | Kaltstart: <35s |
| Warmstart: <1s | |
| SMS und Audio | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU |
| Speicher: USIM-Karte und ME (Standard) | |
| Audio-Funktion | Unterstützt Echounterdrückung |
| Unterstützt Rauschunterdrückung | |
| Sonstiges | |
| Stromversorgung | 5V |
| Betriebsspannung | 5V / 3,3V (konfiguriert über Jumper) |
| Betriebstemperatur | -30°C ~ 80°C |
| Lagertemperatur | -45°C ~ 90°C |
| Abmessungen | 56,0 × 65,0mm |
Standard Raspberry Pi 40PIN GPIO
Kompatibel mit Raspberry Pi-Serie-Platinen, Jetson Nano
Dial-up unter Windows/Linux
LTE Cat-4: bis zu 50Mbps (Uplink) / bis zu 150Mbps (Downlink) *3G (HSPA+): bis zu 5,76Mbps (Uplink) / bis zu 42Mbps (Downlink) *
* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsaufkommen, Basisstationszustand usw. ab.
Cloud-Kommunikation
Unterstützt Kommunikationsprotokolle einschließlich TCP/UDP/FTP/FTPS/HTTP/HTTPS
GNSS-Positionierung
Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS-Basisstations-Positionierung
Telefonanruf & SMS-Unterstützung
Telefonanruf tätigen oder SMS senden über AT-Befehle, mit Onboard-Audiobuchse

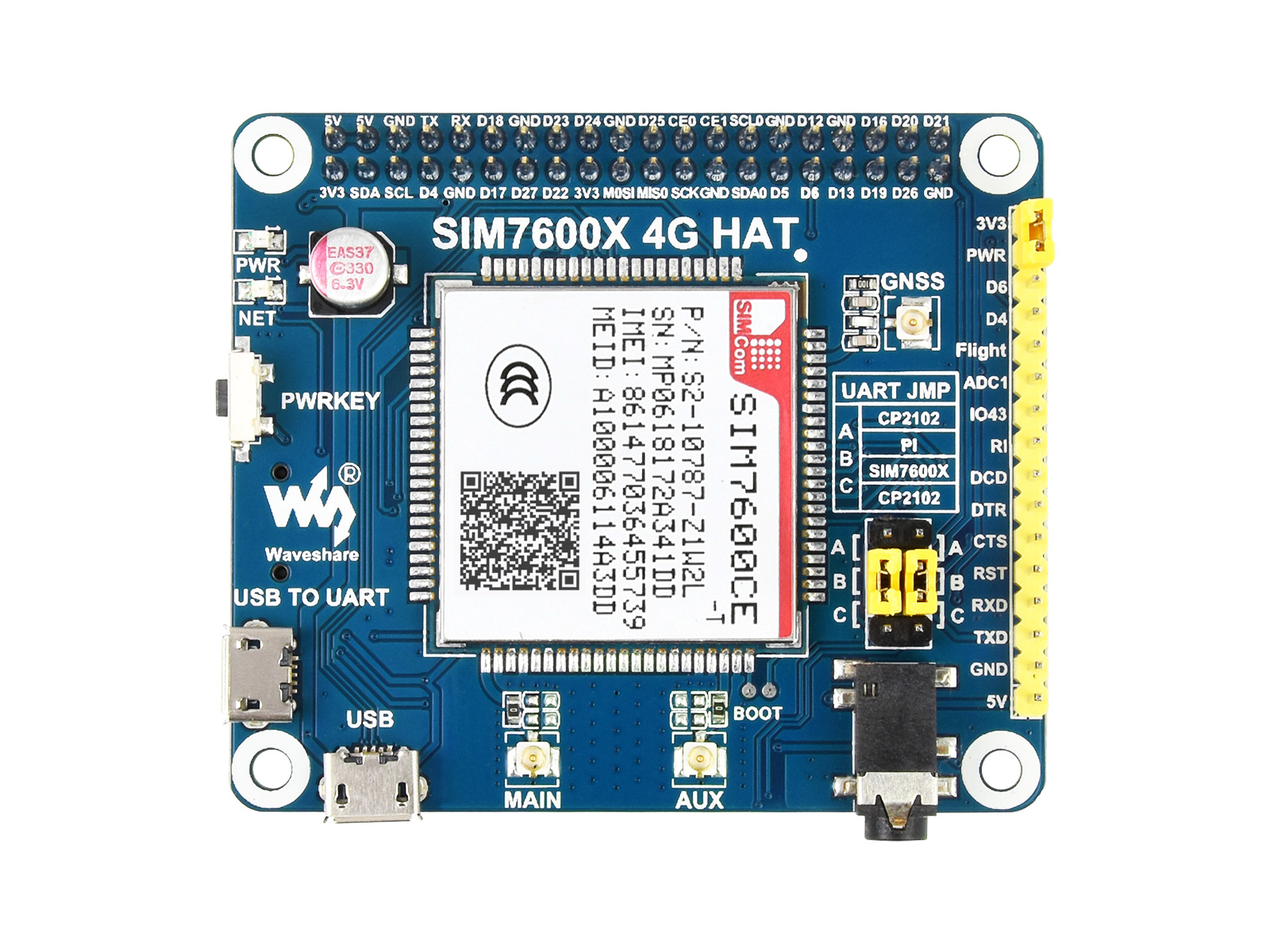

Was ist an Bord
- SIM7600CE-T
- CP2102 USB-zu-UART-Konverter
- NAU8810 Audiodecoder
- TXS0108EPWR Spannungswandler übersetzt 3,3V/5V in 1,8V
- MP2128DT Power-Chip
- SPX29302 Power-Chip
- Raspberry Pi GPIO-Stecker
- SIM7600-Schnittstelle zum Anschluss an Host-Platinen wie Arduino/STM32
- SIM-Kartensteckplatz unterstützt 1,8V/3V SIM-Karten
- TF-Kartensteckplatz ermöglicht Datenspeicherung wie Dateien, Nachrichten usw.
- 3,5mm Kopfhörer/Mikrofon-Buchse
- USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten usw.
- USB-zu-UART-Schnittstelle für serielle Debugging oder Anmeldung am Raspberry Pi
- MAIN-Antennenanschluss
- AUX-Antennenanschluss
- GNSS-Antennenanschluss
- Netzschalter
- Netzwerkstatusanzeige
- Stromanzeige
- Jumper zur Auswahl der Betriebsspannung konfiguriert über 0Ω-Widerstand-JumperVCCIO - 3,3V: Betriebsspannung als 3,3V festlegen VCCIO - 5V: Betriebsspannung als 5V festlegen
- UART-Auswahl-JumperA: Zugriff auf Raspberry Pi über USB-zu-UARTB: Steuerung des SIM7600 durch Raspberry PiC: Steuerung des SIM7600 über USB-zu-UART
- PWR-Konfigurations-Jumper PWR - 3V3: automatischer Start beim Einschalten (Standard) PWR - D6: Start/Stopp durch Raspberry Pi D6-Pin
- Flugmodus-Konfigurations-Jumper NC standardmäßig, kein Flugmodus-Steuerpin Flight - D4: Flugmodus wird durch Raspberry Pi D4-Pin gesteuert
- USB-Anschluss-Lötflächen
- BOOT erzwungene Programmierung Lötflächen
Pinbelegung
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte prüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| SIM7600CE-JT1S | SIM7600CE-T | SIM7600E | SIM7600E-H | SIM7600A-H | SIM7600NA-H | SIM7600G-H | |
|---|---|---|---|---|---|---|---|
| Anwendbare Regionen | China | Europa/Südostasien/Westasien/Afrika/China/Südkorea | Nordamerika (AT&T) | Nordamerika | Global | ||
| Band | |||||||
| LTE Cat-4 | LTE-FDDB1/B3/B5/B8LTE-TDDB38/B39/B40/B41 | LTE-FDDB1/B3/B5/B7/B8/B20LTE-TDDB38/B40/B41 | LTE-FDDB2/B4/B12 | LTE-FDDB2/B4/B5/B12/B13/B14/B25/B26/B66/B71LTE-TDDB41 | LTE-FDDB1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66LTE-TDDB34/B38 /B39/B40/B41 | ||
| 3G | UMTS/HSDPA/HSPA+B1/B8TD-SCDMAB34/B39CDMA1X/EVDO BC0 | UMTS/HSPA+B1/B5/B8 | UMTS/HSPA+B2/B5 | N/A | UMTS/HSDPA/HSPA+B1/B2/B4/B5/B6/B8/B19 | ||
| 2G | GSM/GPRS/EDGE900/1800 MHz | N/A | GSM/GPRS/EDGE850/900/1800/1900MHz | ||||
| GNSS | N/A | GPS/Beidou/GLONASS/GALILEO/QZSS | |||||
| Datenrate | |||||||
| LTE Cat-4 | 150Mbps(DL)/50Mbps(UL) | N/A | 150Mbps(DL)/50Mbps(UL) | ||||
| LTE Cat-1 | N/A | 10Mbps(DL)/5Mbps(UL) | N/A | ||||
| 3G (HSPA+) | 42Mbps(DL)/5,76Mbps(UL) | N/A | 42Mbps(DL)/5,76Mbps(UL) | ||||
| 2G (EDGE) | 236,8Kbps(DL/UL) | N/A | 236,8Kbps(DL/UL) | ||||
| 2G (GPRS) | 85,6Kbps(DL/UL) | N/A | 85,6Kbps(DL/UL) | ||||
| Software-Funktionen | |||||||
| Netzwerkprotokoll | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | ||||||
| Dial-up-Protokoll | PPP/NDIS/RNDIS | ||||||
| USB-Treiber | Windows XP/7/8/10, Linux (treiberfrei für Raspbian) | ||||||
| Hardware-Schnittstellen | |||||||
| SIM-Kartensteckplatz | Kompatibel mit 1,8V und 3V SIM-Karten | ||||||
| UART | Unterstützt AT-Befehle über UART, kompatibel mit 3,3V/5V Betriebsspannung | ||||||
| USB-Port | Unterstützt AT-Befehlstests, Netzwerkkommunikation, Firmware-Upgrade usw. | ||||||
| USB-zu-UART | Unterstützt serielle Debugging oder Anmeldung am Raspberry Pi | ||||||
| Audiobuchse | Unterstützt Audio-Aktionen wie Telefonanrufe | ||||||
| TF-Kartensteckplatz | Ja, zum Speichern von Daten wie Dateien, Nachrichten usw. | N/A | Ja | ||||
| Antennenanschluss | LTE-Hauptantenne | LTE-Hauptantenne + LTE-Diversity-Antenne + GNSS-Antenne | |||||
| Anwendungen | |||||||
| Beispiele | Gesundheitswesen, Smart Payment, Internet-Telefonie, Umweltüberwachung, Energieüberwachung, Flottenmanagement, Smart Industry, Intelligente Landwirtschaft usw. | ||||||

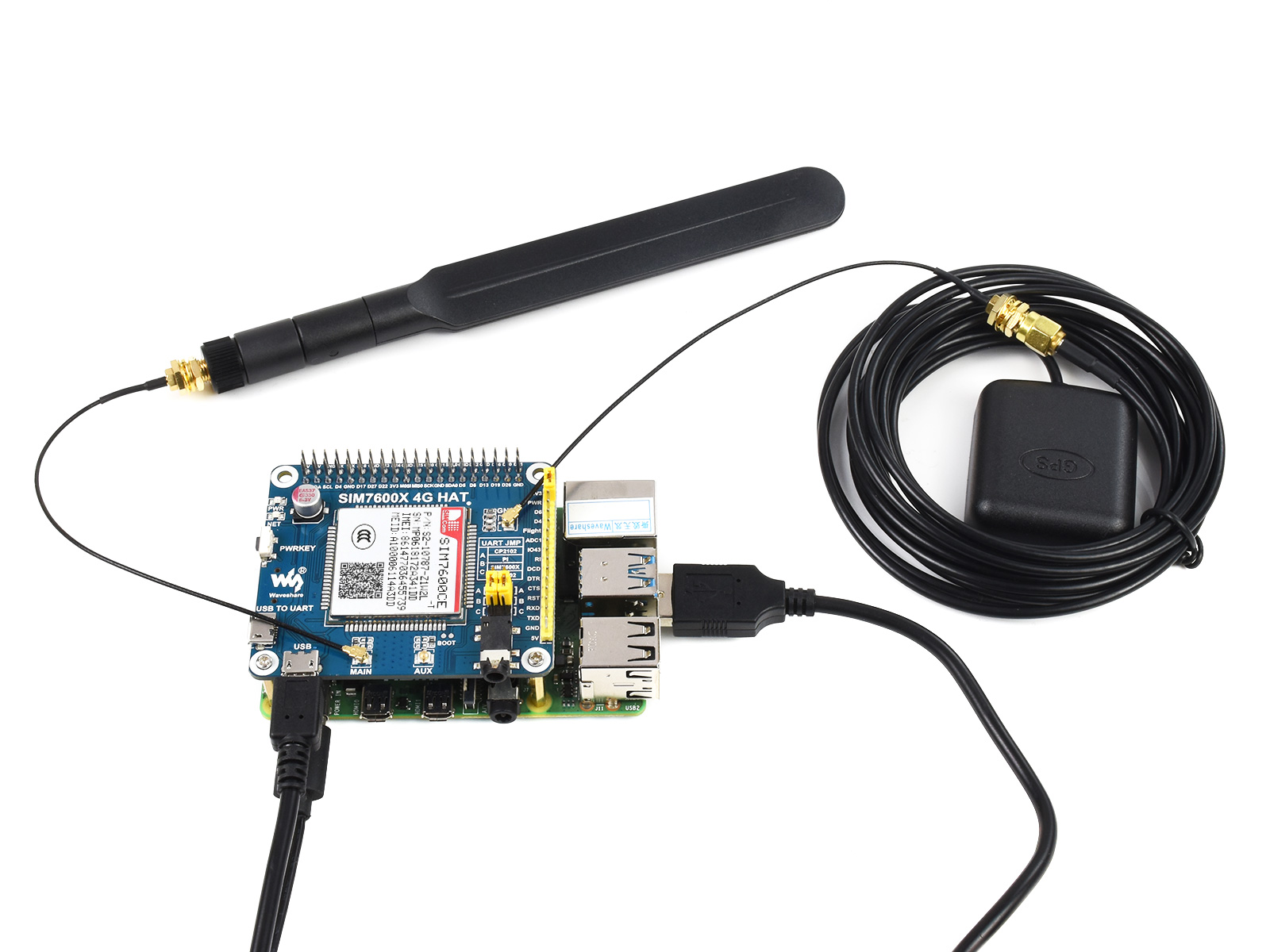

Lieferumfang
- SIM7600CE 4G HAT x1
- LTE-Antenne x1
- GPS-Außenantenne (B) x1
- USB Typ A Stecker zu Micro Stecker Kabel x2
- RPi Schraubenpackung (2 Stk.) x1
