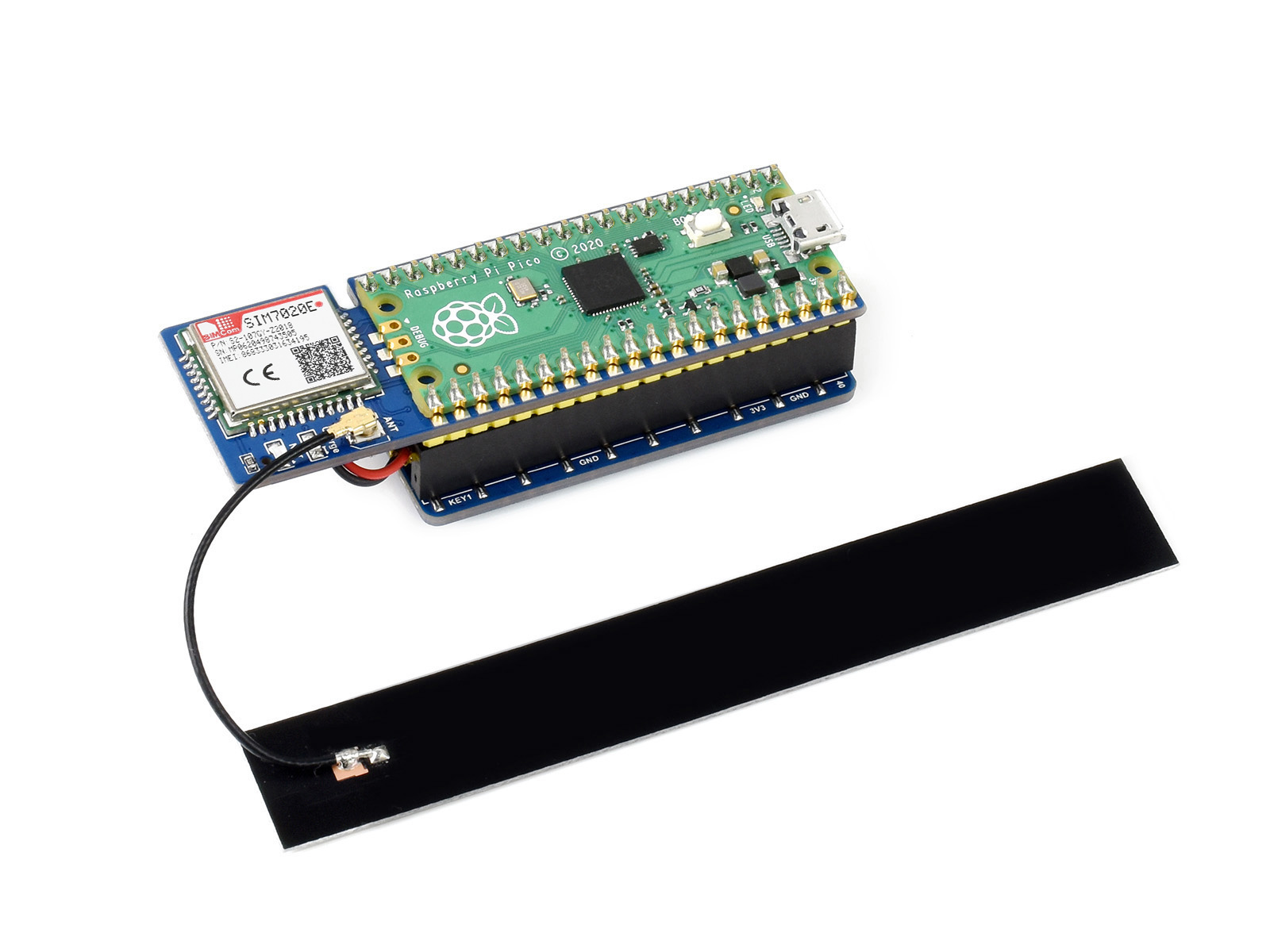

SIM7020E NB-IoT-Modul für Raspberry Pi Pico, für Asien, Europa, Afrika, Australien
23,79 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "SIM7020E NB-IoT-Modul für Raspberry Pi Pico, für Asien, Europa, Afrika, Australien"
Kurzbeschreibung: SIM7020E NB-IoT-Modul für Raspberry Pi Pico, geeignet für Asien, Europa, Afrika, Australien
B1/B3/B5/B8/B20/B28 Frequenzband
Das Pico-SIM7020E-NB-IoT ist ein NB-IoT-Modul (NarrowBand-Internet of Things), das für Raspberry Pi Pico entwickelt wurde. Es unterstützt mehrere NB-IoT-Frequenzbänder, kann über serielle AT-Befehle gesteuert werden und unterstützt Kommunikationsprotokolle wie HTTP/MQTT/LWM2M/COAP usw. Aufgrund der Vorteile von niedriger Latenz, geringem Stromverbrauch, niedrigen Kosten und breiter Abdeckung ist es die ideale Wahl für IoT-Anwendungen wie intelligente Instrumente, Asset-Tracking, Fernüberwachung und so weiter.
- Standard-Raspberry-Pi-Pico-Anschluss, unterstützt Raspberry Pi Pico-Serie-Boards
- UART-Kommunikation, serielle AT-Befehlssteuerung, Unterstützung mehrerer Kommunikationsprotokolle, Unterstützung mehrerer Cloud-Plattformen
- Integrierter 3,7V Li-Po-Akku-Anschluss und Ladeschaltung, ermöglicht die Stromversorgung von einem externen wiederaufladbaren Li-Po-Akku oder das gleichzeitige Laden

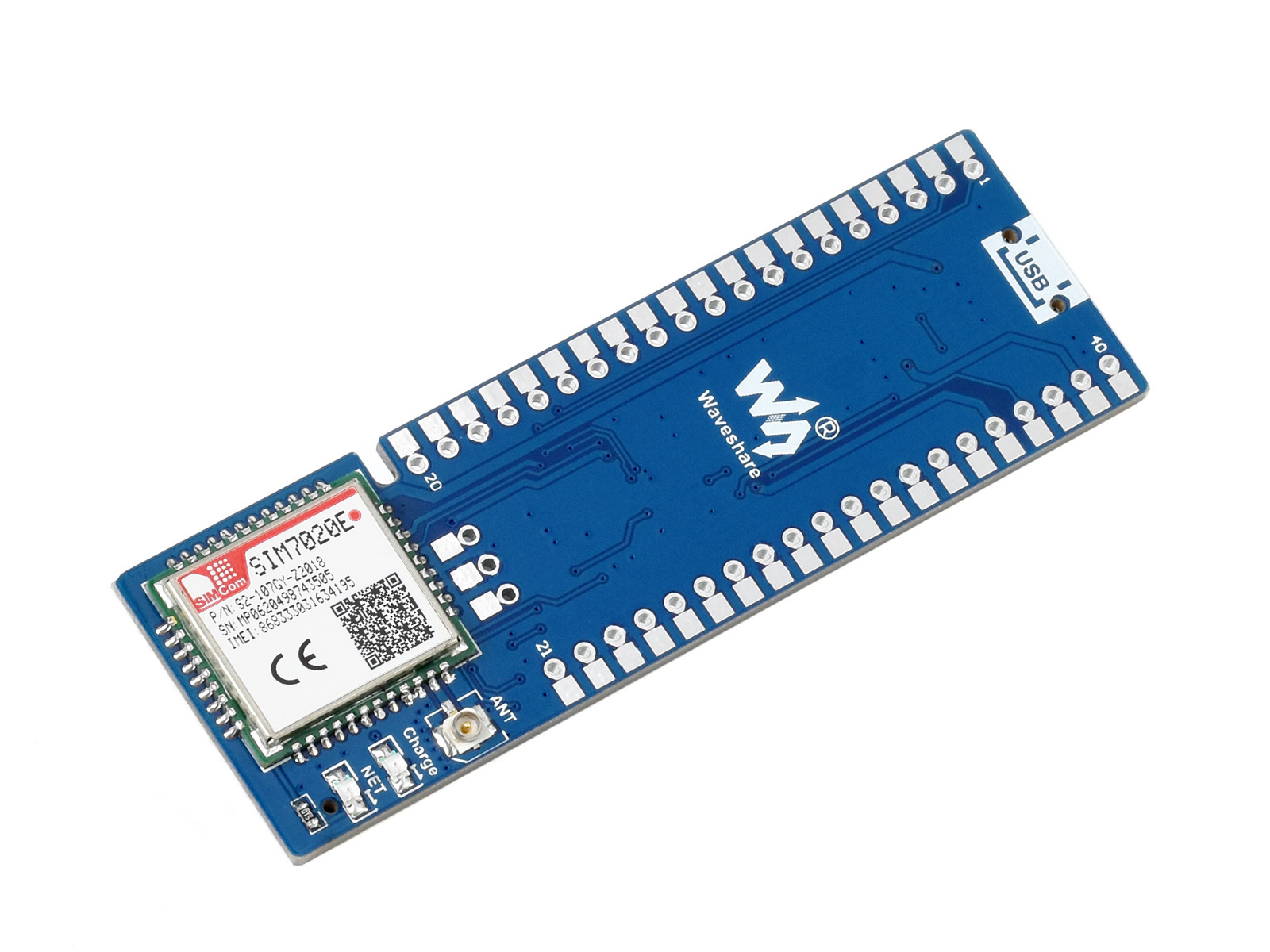

- 2x LED-Anzeigen zur Überwachung des Modulbetriebsstatus

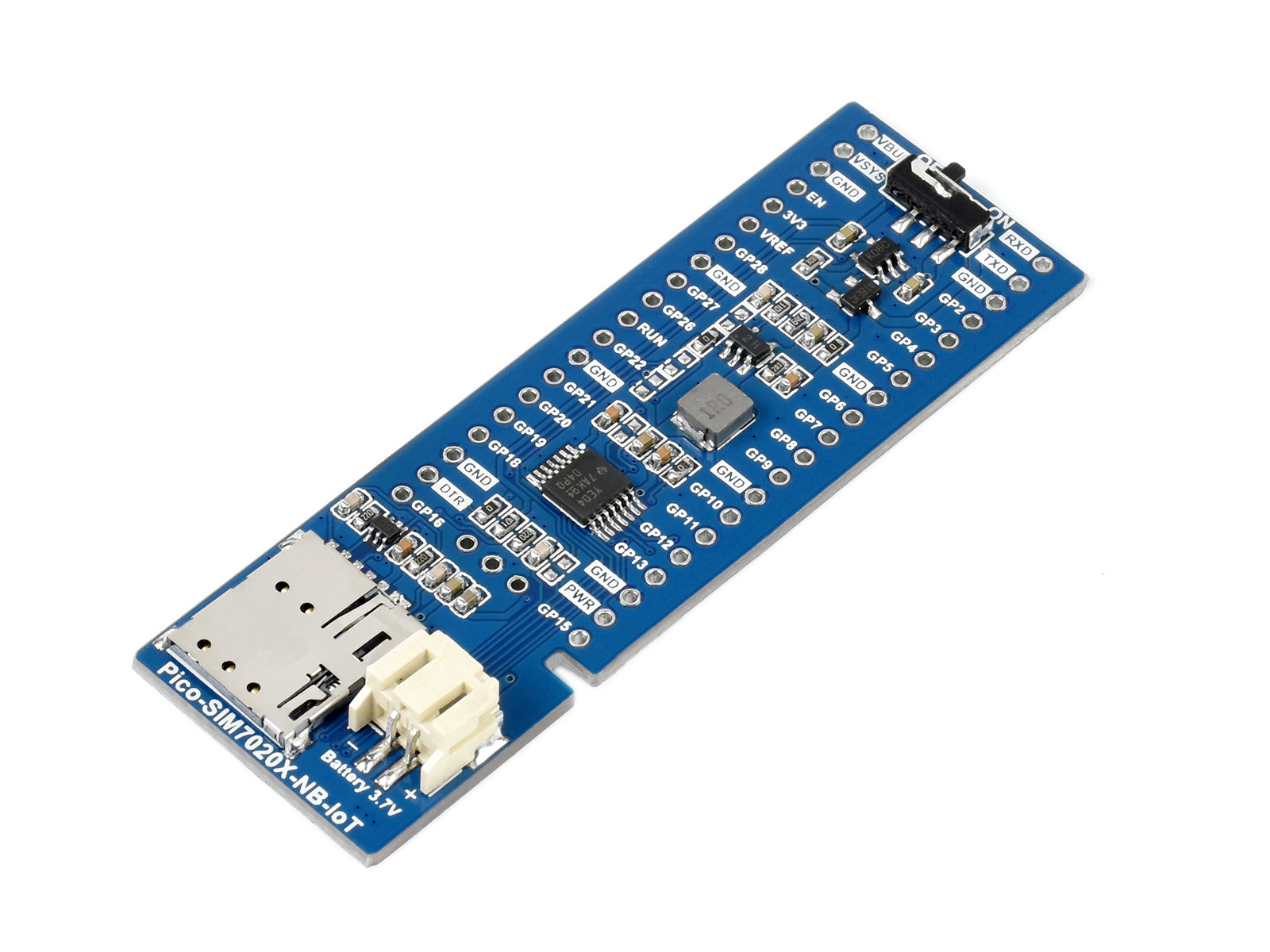

- Onboard-Nano-SIM-Kartensteckplatz für NB-IoT-spezifische Karte
- Liefert Entwicklungsressourcen und Handbuch (MicroPython-Beispiele)
| SIM868 | SIM7080G | SIM7020E | |
|---|---|---|---|
| Anwendbare Region | die meisten Länder/Regionen | global anwendbar | Asien, Europa, Afrika, Australien |
| Frequenzband | |||
| NB-IoT | N/A | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/ B20/B25/B26/B28/B66/B71/B85 | LTE-FDD: B1/B3/B5/B8/B20/B28 |
| Cat-M | N/A | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/ B19/B20/B25/B26/B27/B28/B66/B85 | N/A |
| 2G | GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz | N/A | N/A |
| GNSS | GPS, GLONASS, Beidou | GPS, GLONASS, Beidou, Galileo | N/A |
| Datenrate | |||
| NB-IoT(Kbps) | - | 136(DL)/150(UL) | 26.15(DL)/62.5(UL) |
| Cat-M(Kbps) | - | 589(DL)/1119(UL) | - |
| 2G(Kbps) | 85.6(DL)/85.6(UL) | - | - |
| Sonstiges | |||
| Kommunikationsprotokoll | TCP/UDP/HTTP/SSL/FTP /POP3/SMTP/MQTT... | TCP/UDP/HTTP/HTTPS/TLS/DTLS /PING/LWM2M/COAP/MQTT... | |
| Stromversorgung | Externer Li-Po-Akku ODER Raspberry Pi Pico USB-Anschluss | ||
| Akku-Schnittstelle | 3,7V ~ 4,2V | ||
| Logikpegel | 3,3V | ||
| Modul-Stromverbrauch im Standalone-Betrieb | Ruhezustand: 12mA | Ruhezustand: 10mA | Ruhezustand: 5,6mA |
| Schlafmodus: 0,65mA | Schlafmodus: 1,2mA | Schlafmodus: 0,4mA | |
| Backup-Modus: 8uA | PSM-Modus: 3,2uA | PSM-Modus: 3,4uA | |
| Audio-Ein-/Ausgang | Onboard-Mikrofon, mit Lautsprecher-Anschluss | N/A | |
| Anzeige | NET: Netzwerk-Anzeige Charge: Ladeanzeige | ||
| Schalter | Li-Po-Akku und USB-Stromversorgungsschalter | Li-Po-Akku-Stromversorgungsschalter | |
| SIM-Karte | 2G SIM-Karte (1,8V / 3V) | NB-IoT / Cat-M-Karte (NUR 1,8V) | NB-Karte (1,8V / 3V) |
| Antennenanschluss | LTE, GNSS, BT | LTE, GNSS | LTE |
| Abmessungen | 76,15 × 24,00mm | 73,5 × 24,00mm | |

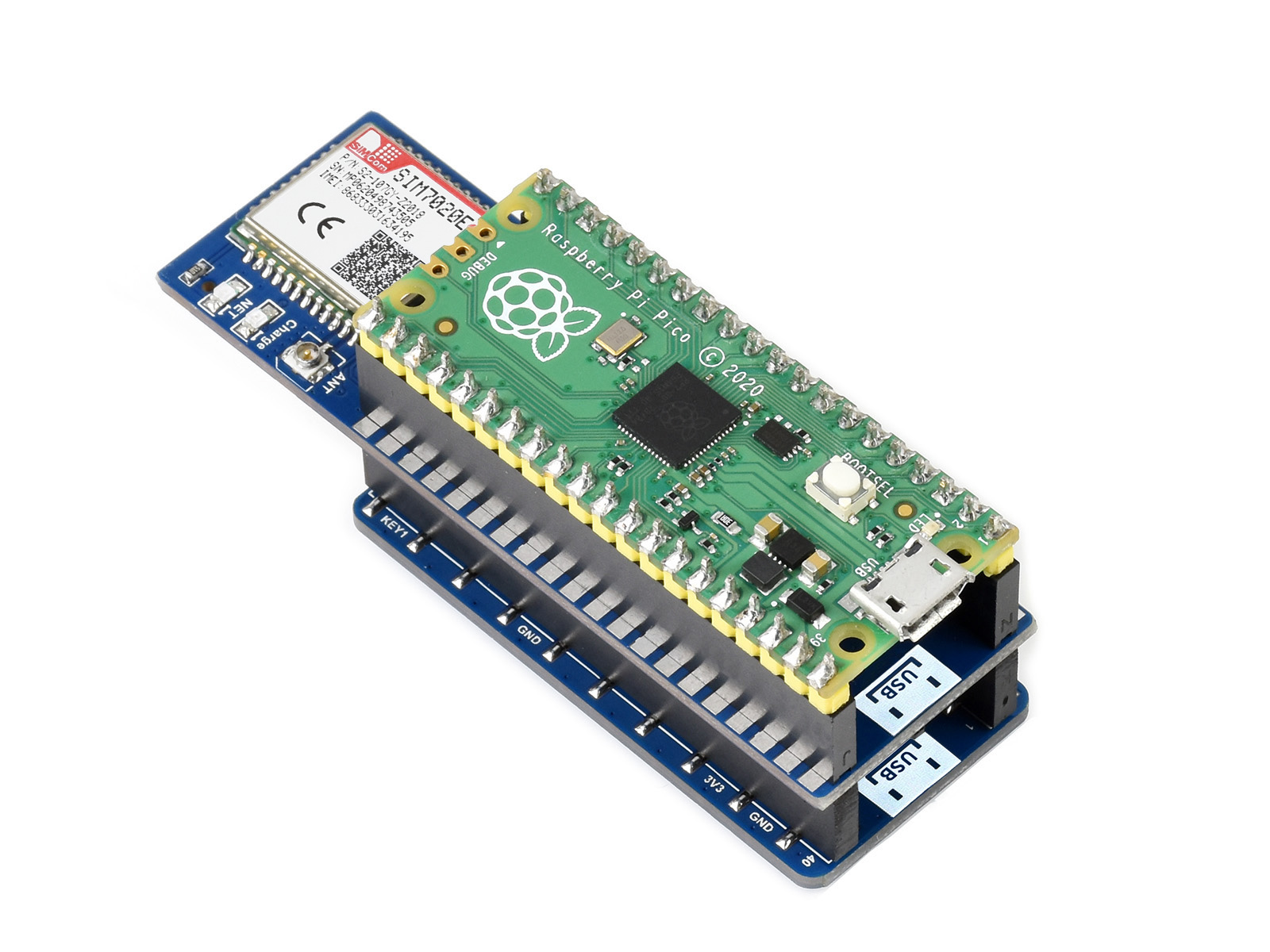

Der Pico kann SMD-bestückt (links) oder über Buchsenleiste angebracht werden (rechts)
Verbindung mit anderen Erweiterungsmodulen und Antenne
Unterstützt Kommunikationsprotokolle einschließlich: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS
Über das NB-IoT-Netzwerk kann der Pico Wetterinformationen per HTTP GET abrufen und seine Temperatur per HTTP POST an den Server senden, dann in Echtzeit auf der Webseite anzeigen
Lieferumfang
Warnung: Batterie im Inneren.- Pico-SIM7020E-NB-IoT x1
- Antenne x1
- 20PIN Buchsenleiste x2
- 40PIN Stiftleiste × 1
- 3,7V wiederaufladbarer Li-Po-Akku x1
