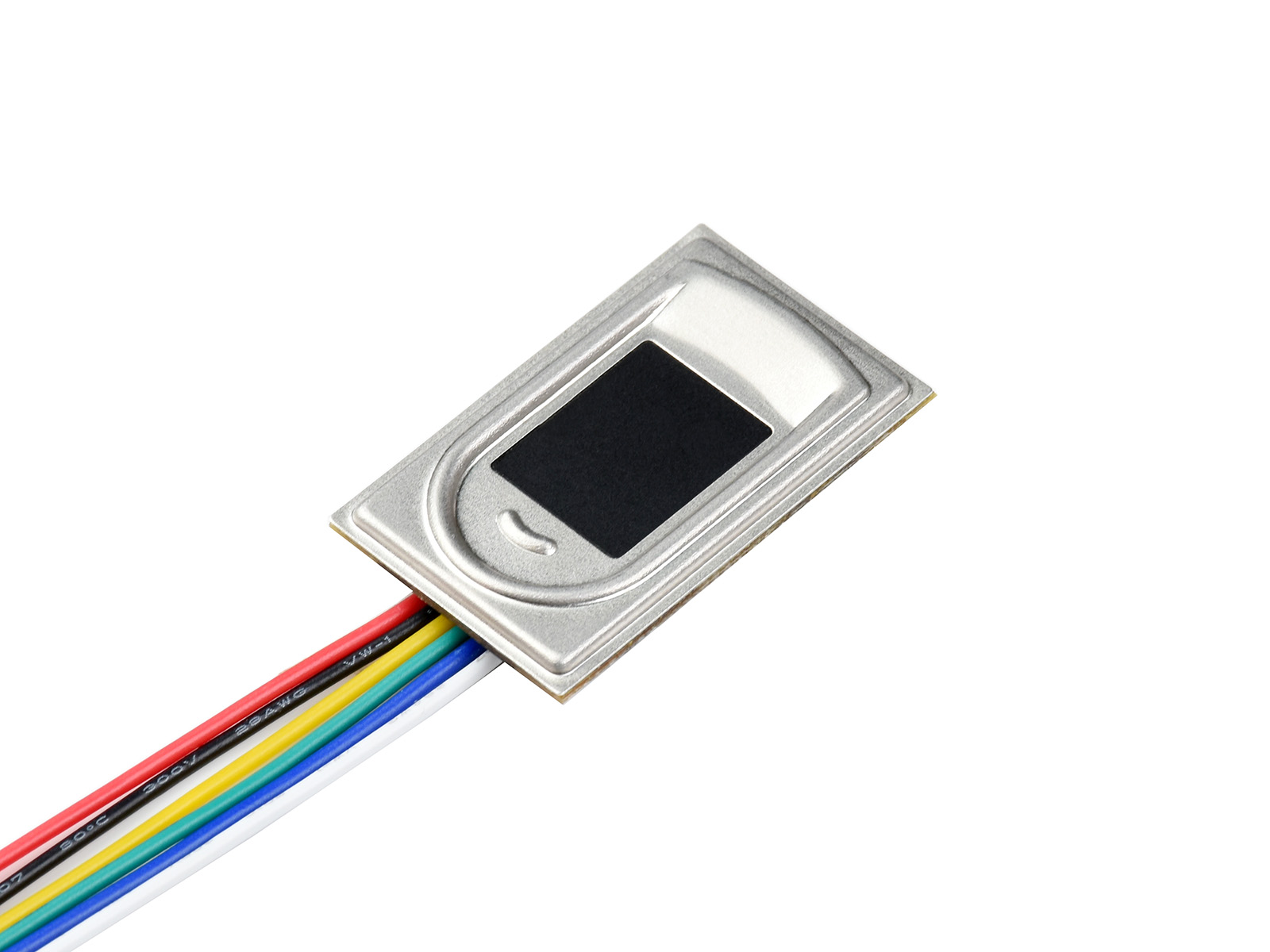

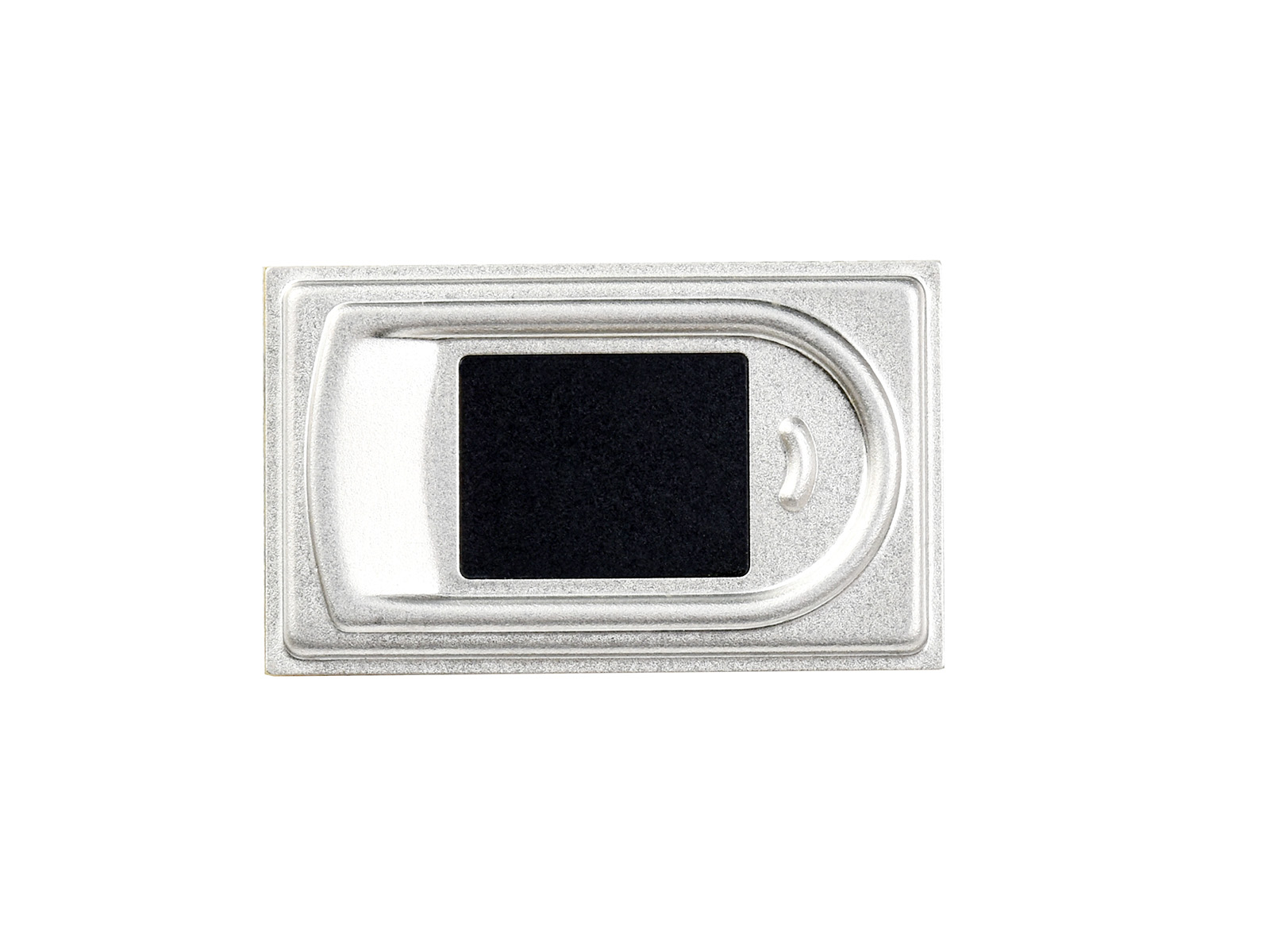

Rechteckiger All-in-One-Kapazitiver Fingerabdrucksensor (E), Cortex-Prozessor, UART
28,55 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Rechteckiger All-in-One-Kapazitiver Fingerabdrucksensor (E), Cortex-Prozessor, UART"
Kurzbeschreibung: Rechteckiger All-in-One-Kapazitiver Fingerabdrucksensor (E), Cortex-Prozessor, UART-Kommunikation
Hochleistungs-Cortex-Prozessor
schnue Verifizierung, hohe Stabilität, geringer Stromverbrauch
Basierend auf einem Hochleistungs-Cortex-Prozessor, kombiniert mit einem kommerziellen Fingerabdruckalgorithmus mit hoher Sicherheit, bietet der UART-Fingerabdrucksensor (E) Funktionen wie Fingerabdruckregistrierung, Bildaufnahme, Merkmalsextraktion, Fingerabdruckabgleich und so weiter. Ohne jegliche Kenntnisse über den komplexen Fingerabdruckalgorithmus müssen Sie nur einige UART-Befehle senden, um ihn schnell in Fingerabdruckverifizierungsanwendungen zu integrieren, die eine kleine Größe und hohe Präzision erfordern.
- Einfach zu bedienen durch einige einfache Befehle, Sie müssen keine Fingerabdrucktechnologie oder die interne Struktur des Moduls kennen
- Kommerzieller Fingerabdruckalgorithmus, unterstützt Funktionen wie Fingerabdruckregistrierung, Fingerabdruckabgleich, Fingerabdruckbildaufnahme und Fingerabdruckmerkmal-Upload, stabile Leistung, schnelle Identifizierung
- Kapazitive empfindliche Erkennung, berühren Sie das Erfassungsfenster leicht für schnelle Verifizierung

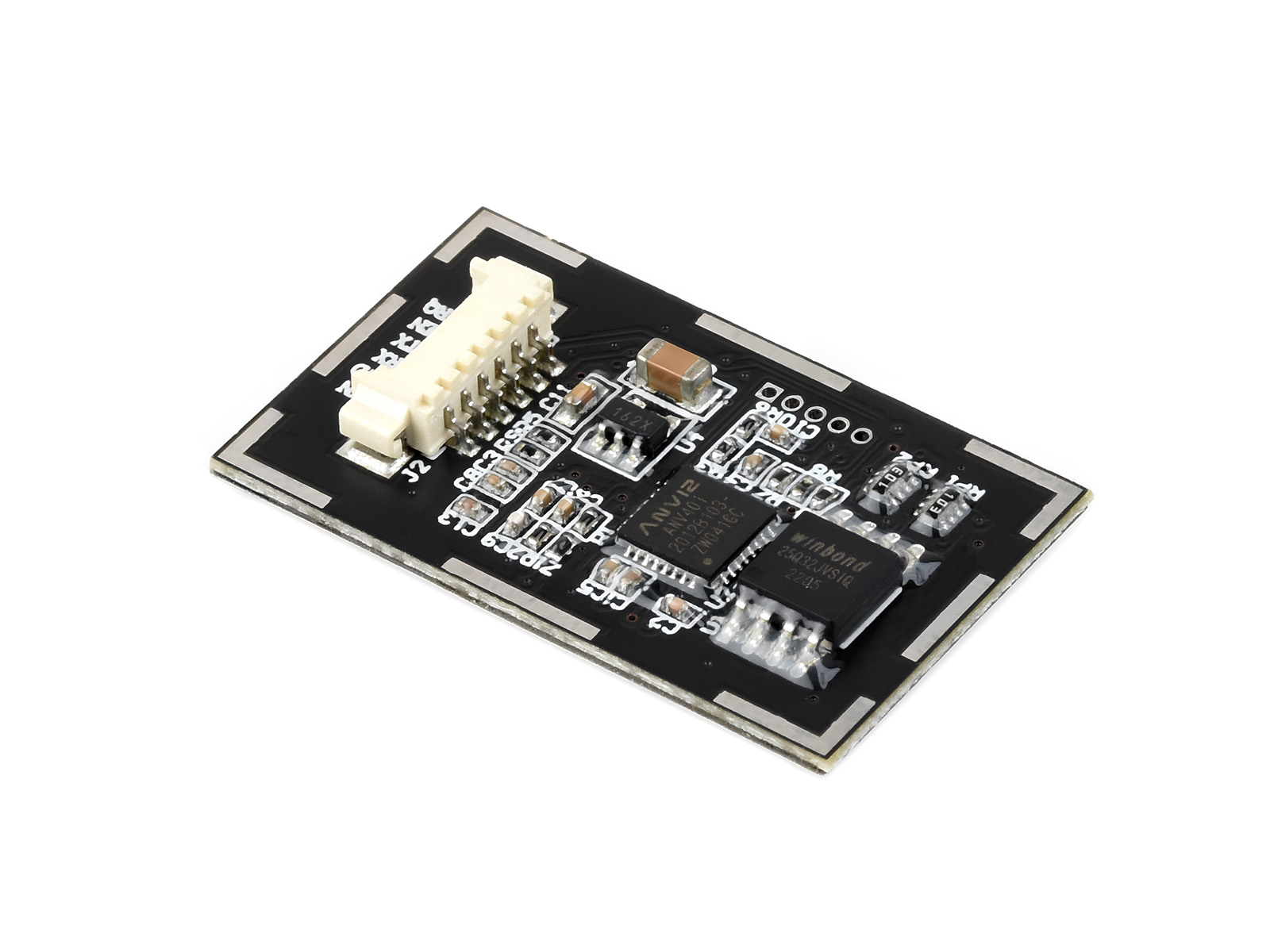

- Hochgradig integrierte Hardware, Prozessor und Sensor in einem kleinen Chip, geeignet für Anwendungen mit kleiner Bauform
- Eingebauter menschlicher Sensor, der Prozessor geht automatisch in den Schlafmodus und wacht beim Berühren auf, geringerer Stromverbrauch

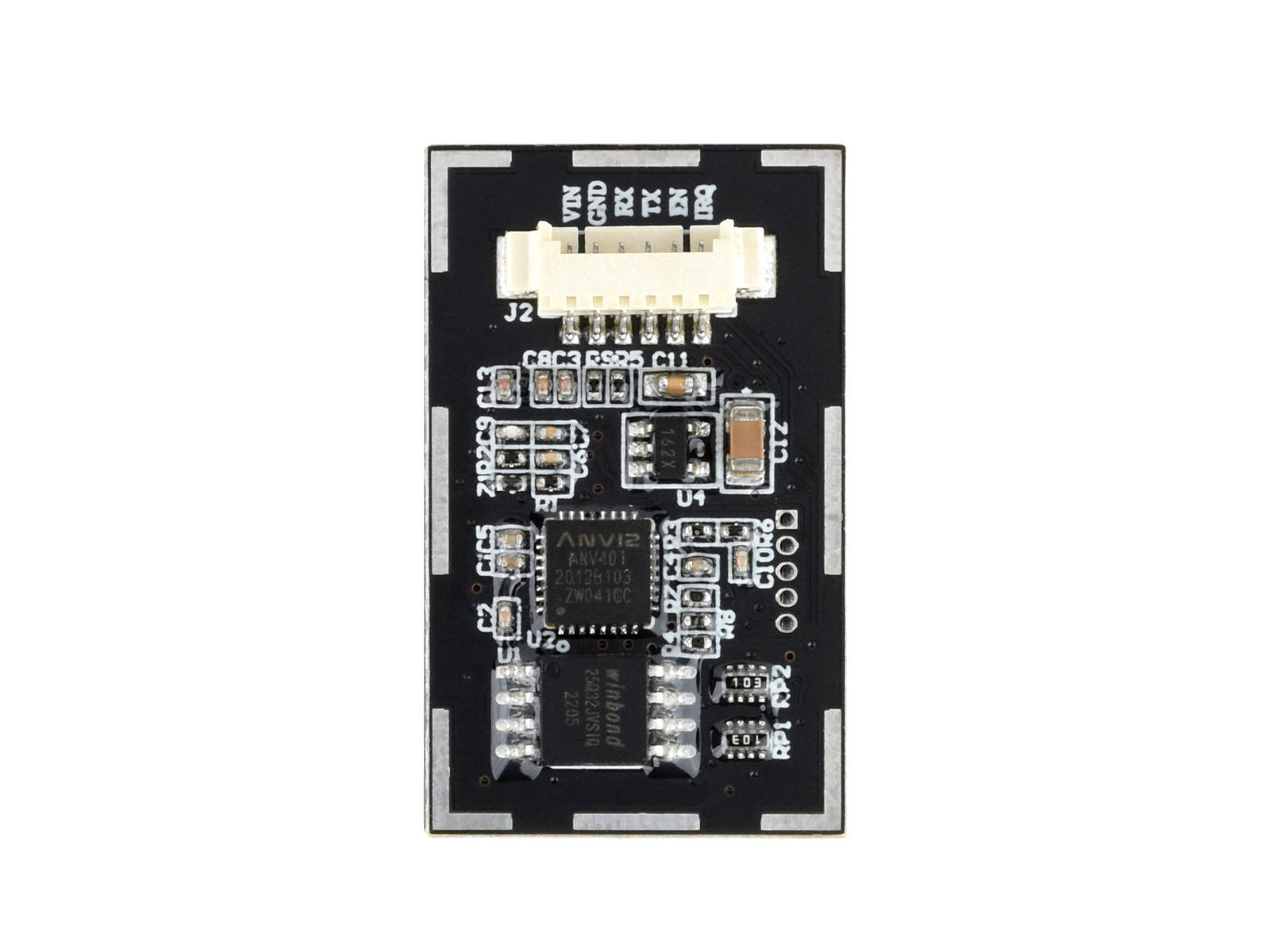

- Onboard-UART-Anschluss, einfache Verbindung mit Hardwareplattformen wie STM32 und Raspberry Pi
| Parameter | Wert |
|---|---|
| Sensor | kapazitiver Touch-Sensor |
| Auflösung | 508 DPI |
| Bildpixel | 160×160 |
| Bildgrauton | 8 |
| Sensorabmessungen | 11,2 × 12,2 mm |
| Fingerabdruckkapazität | 3000 |
| Abgleichzeit | <200ms (1:N, und N≤100) |
| Falsche Akzeptanzrate | < 0,001% |
| Falsche Ablehnungsrate | < 0,1% |
| Betriebsspannung | 3,3V |
| Betriebsstrom | < 50mA |
| Schlafstrom | < 16uA |
| ESD | Kontaktentladung 8KV / Luftentladung 15KV |
| Kommunikationsanschluss | UART |
| Baudrate | 19200 bps |
| Betriebsumgebung | Temperatur: -20°C~70°C; Luftfeuchtigkeit: 40%RH~85%RH (keine Kondensation) |
| Lagerumgebung | Temperatur: -40°C~85°C; Luftfeuchtigkeit: <85%RH (keine Kondensation) |
Auswahlführer
| Produkt | Optisch | Kapazitiv | ||||||
|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  | |
| A | A | B | C | D | E | R | F | |
| Vorteile | Langlebig, hervorragende elektrostatische Entladungsfestigkeit | Kleine Bauform, geringer Stromverbrauch | ||||||
| Hohe Präzision, gute Erkennung/Verifizierung | Kleiner Erfassungsbereich, hohe Präzision, gute Erkennung/Verifizierung | Hohe Präzision, gute Erkennung/Verifizierung | UART- und USB-Kommunikation, mit LED-Anzeige | |||||
| Nachteile | Große Abmessungen, niedrige Präzision, gestört durch Beleuchtung | Hohe Umgebungsanforderungen (Temperatur, Luftfeuchtigkeit, Staub, alkalische Luft) | ||||||
| Eigenschaften | Getrennte Struktur | Rund, All-in-One | Rechteckig, All-in-One | |||||
| Fingerabdruckkapazität | 4000 | 3000 | 500 | 150 | 3000 | 1000 | ||
| Bildpixel | 248*296 | 192*192 | 208*288 | 192*192 | 160*160 | 192*192 | ||
| Schnittstelle | UART | UART, USB | UART | UART, USB | ||||
| Falsche Akzeptanzrate | <0,001% | 0,0001% | <0,001% | <0,001% | ||||
| Falsche Ablehnungsrate | <0,1% | 0,01% | 0,1% | <0,1% | <2% | |||
| Lebensdauer des Sensors | 10 Jahre | ca. 200K Mal | ca. 5M Mal | ca. 1M Mal | ca. 5M Mal | |||
| Nutzungsbedingungen | Empfindlicher bei nassen Fingern | Empfindlicher bei trockenen Fingern | ||||||
| Anwendbare Produkte | Häufig verwendet, wie Zugangskontrollsysteme | Hohe Präzision erforderlich, wie Fingerabdruckschlösser | ||||||
| Im Allgemeinen werden optische Module in Low-End-Produkten verwendet, während kapazitive Module für High-End-Produkte geeignet sind | ||||||||
Lieferumfang
- UART-Fingerabdrucksensor (E) x1
- 6PIN-Squid-Kabel x1
