Raspberry Pi Hochpräzise AD/DA-Erweiterungsplatine
41,64 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Raspberry Pi Hochpräzise AD/DA-Erweiterungsplatine"
Übersicht
Die GPIO-Schnittstelle des Raspberry Pi verfügt über keine AD/DA-Funktion, was bei der Pi-Entwicklung zu Problemen führen kann. Dies ist jedoch kein Problem mehr. Die Hochpräzisions-AD/DA-Platine ermöglicht es Ihnen, hochpräzise AD/DA-Funktionen zum Raspberry Pi hinzuzufügen.
Eigenschaften
- Standard-Raspberry-Pi-40-Pin-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards und Jetson Nano
- An Bord: ADS1256, 8-Kanal 24-Bit Hochpräzisions-ADC (4-Kanal differentieller Eingang), 30 ksps Abtastrate
- An Bord: DAC8552, 2-Kanal 16-Bit Hochpräzisions-DAC
- An Bord Eingangschnittstelle über Stiftleisten, zum Anschluss analoger Signale
- Die Pinbelegung ist kompatibel mit dem Waveshare-Sensor-Schnittstellenstandard, einfacher Anschluss verschiedener analoger Sensor-Module
- An Bord Ein-/Ausgangschnittstelle über Schraubklemmen, zum Anschluss analoger/digitaler Signale
- Verfügt über AD/DA-Erkennungsschaltung, einfach für Signal-Demonstrationen

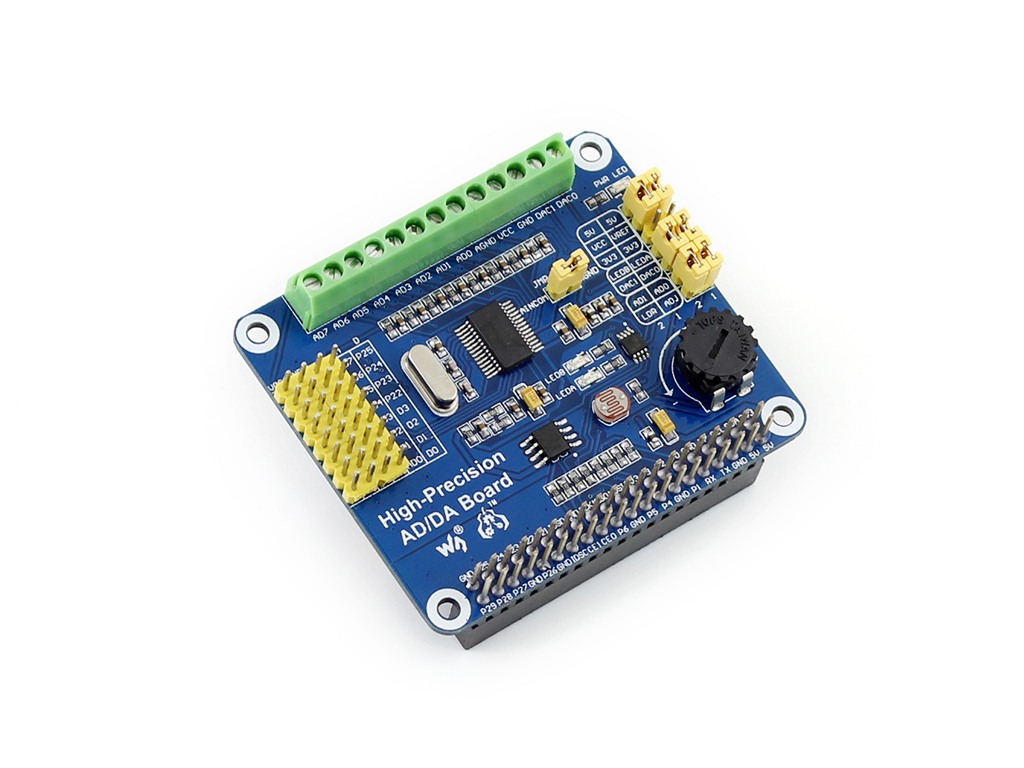

Auf der Platine
- Raspberry Pi GPIO-Schnittstelle : zum Anschluss an den Pi
- AD/DA-Ein-/Ausgang : Schraubklemmen
- AD-Eingang : Stiftleisten, die Pinbelegung ist kompatibel mit dem Waveshare-Sensor-Schnittstellenstandard, einfacher Anschluss verschiedener analoger Sensor-Module
- 7,68 MHz Quarz
- LM285-2,5 : stellt Referenzspannung für den ADC-Chip bereit
- Fotowiderstand
- LED-Ausgangsanzeige
- 10 kΩ Potentiometer
- DAC8552 : 16-Bit Hochpräzisions-DAC, 2-Kanal
- Stromanzeige
- ADS1256 : 24-Bit Hochpräzisions-ADC, 8-Kanal (4-Kanal differentieller Eingang)
- ADC-Test-Jumper
- DAC-Test-Jumper
- Stromauswahl-Jumper
- ADC-Referenz-Erdungskonfiguration : Bei AD-Einzelsignal-Eingang ist AINCOM der Referenzanschluss, kann mit GND oder externer Referenzspannung verbunden werden
Schnittstellendefinition
| Pin | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3V | Stromversorgung (3,3V) |
| 2, 4 | 5V | Stromversorgung (5V) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
| 6, 9, 14, 20, 25, 30, 34, 39 | GND | Masse |
| 11 | DRDY | ADS1256 Datenbereit-Ausgang, aktiv LOW |
| 12 | RESET | ADS1256 Reset-Eingang |
| 13 | PDWN | ADS1256 Sync/Power-Off-Eingang, aktiv LOW |
| 15 | CS0 | ADS1256 Chip-Select, aktiv LOW |
| 16 | CS1 | DAC8552 Chip-Select, aktiv LOW |
| 19 | DIN | SPI-Dateneingang |
| 21 | DOUT | SPI-Datenausgang |
| 23 | SCK | SPI-Takt |
| 31, 33, 35, 37 | GPIO | Erweiterung auf Sensor-Schnittstelle |
Fotos
Hochpräzisions-AD/DA-Platine, Rückansicht

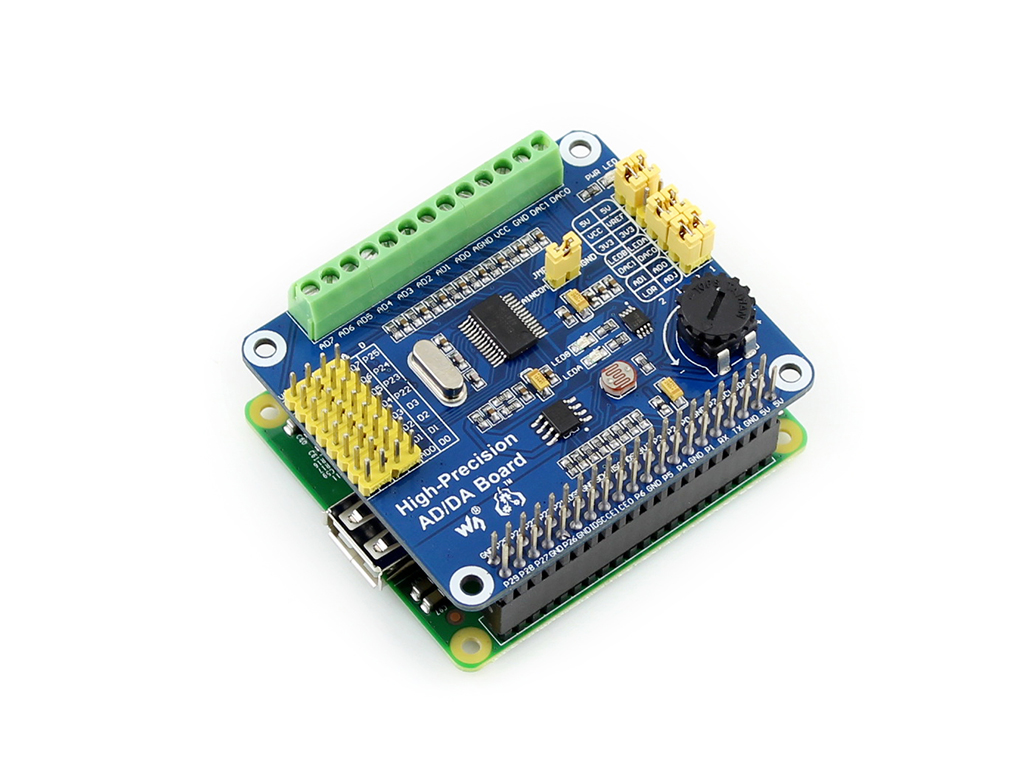

Anschluss an RPi A+

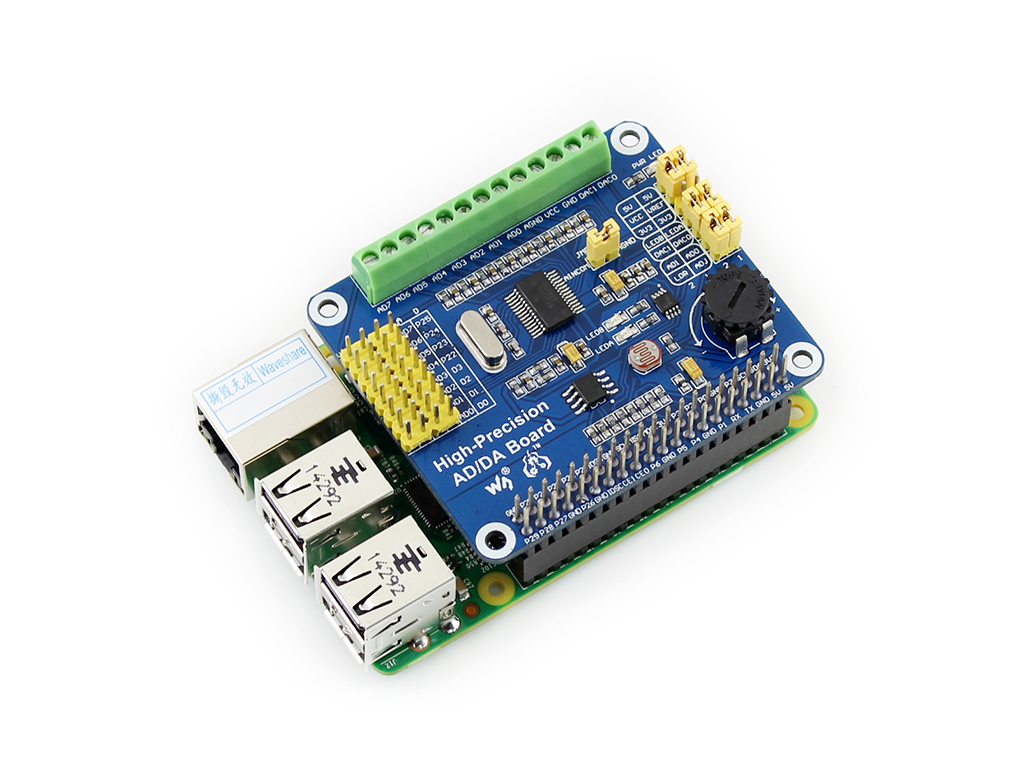

Anschluss an RPi2 B

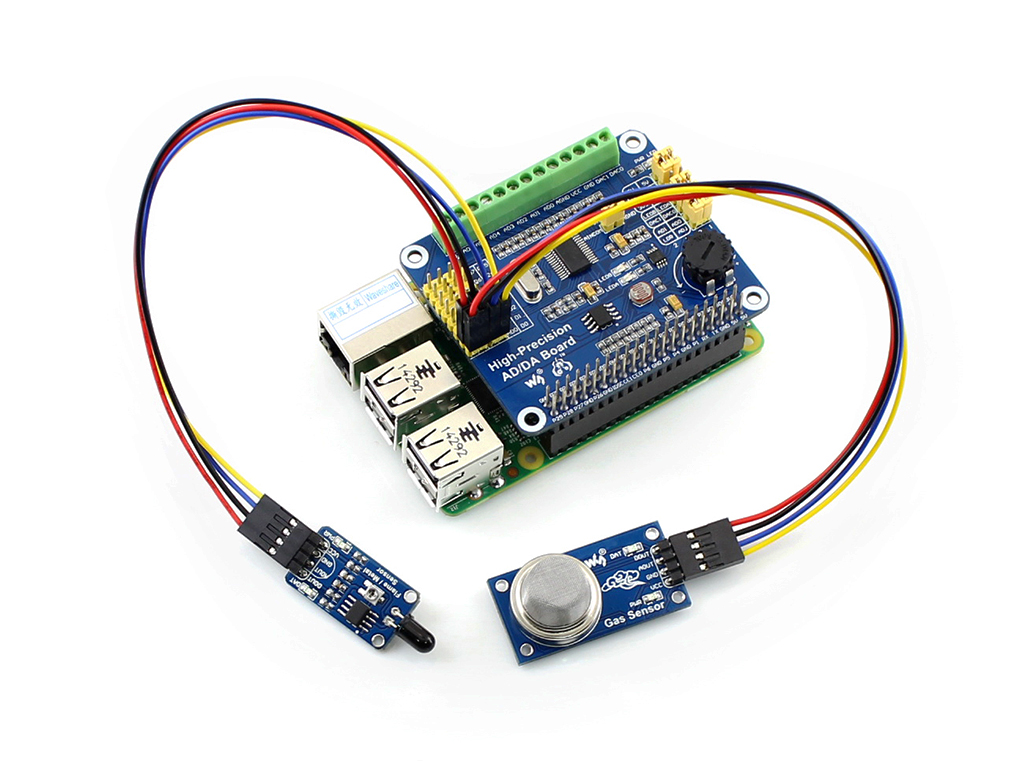

Anschluss an SensorenHinweis: Der Raspberry Pi und die Sensoren auf dem Foto sind NICHT im Lieferumfang enthalten.
Abmessungen
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/High-Precision_AD/DA_Board
Lieferumfang
- Hochpräzisions-AD/DA-Platine x 1
- RPi-Schraubenpackung (2 Stk.) x 1
