Raspberry Pi Compute Module 4 IO-Board mit PoE-Funktion, für alle Varianten des CM4
44,02 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL18606
Produktinformationen "Raspberry Pi Compute Module 4 IO-Board mit PoE-Funktion, für alle Varianten des CM4"
Kurzbeschreibung: Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion, für alle Varianten von CM4
Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion, für alle Varianten von CM4
Compute Module 4 PoE Board
geeignet zur Bewertung des Raspberry Pi CM4 oder zur Integration in Endprodukte
PoE-Grundplatine für alle Compute Module 4-Varianten
Spezifikationen
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Gigabit-Ethernet-RJ45-Anschluss, integriert PoE-Schaltung gemäß 802.3af (5V/2,5A) |
| Anschluss | Raspberry Pi 40-Pin-GPIO-Leiste |
| USB | USB 3.2 Gen1 × 4 |
| Display | MIPI-DSI-Displayanschluss × 2 (22-Pin-0,5-mm-FPC-Anschluss) |
| Kamera | MIPI-CSI-2-Kameraanschluss × 2 (22-Pin-0,5-mm-FPC-Anschluss) |
| Video | HDMI-Anschluss × 2, unterstützt 4K-Ausgabe mit 30 fps |
| RTC | Echtzeituhr mit Batteriehalterung und Fähigkeit, das Compute Module 4 zu wecken |
| Speicher | MicroSD-Kartensteckplatz für Compute Module 4 Lite-Varianten (ohne eMMC) |
| Lüfteranschluss | ermöglicht Geschwindigkeitsanpassung und -messung, 5V / 12V |
| Stromeingang | 7V-36V |
| Abmessungen | 160,0 × 89,8 mm |
Unterschiede
| CM4-Grundplatine | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40-Pin GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfteranschluss | Stromeingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Eingebaute Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40-Pin-LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | Dual-ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | Dual-8-MP-Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | Dual-ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 Dual-ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Offiziell von Raspberry Pi | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Basis | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Basis | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | Dual-M.2-M-KEY-Steckplätze | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, was bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer PoE-Schaltung gemäß 802.3af (5V/2,5A). | |||||||||||

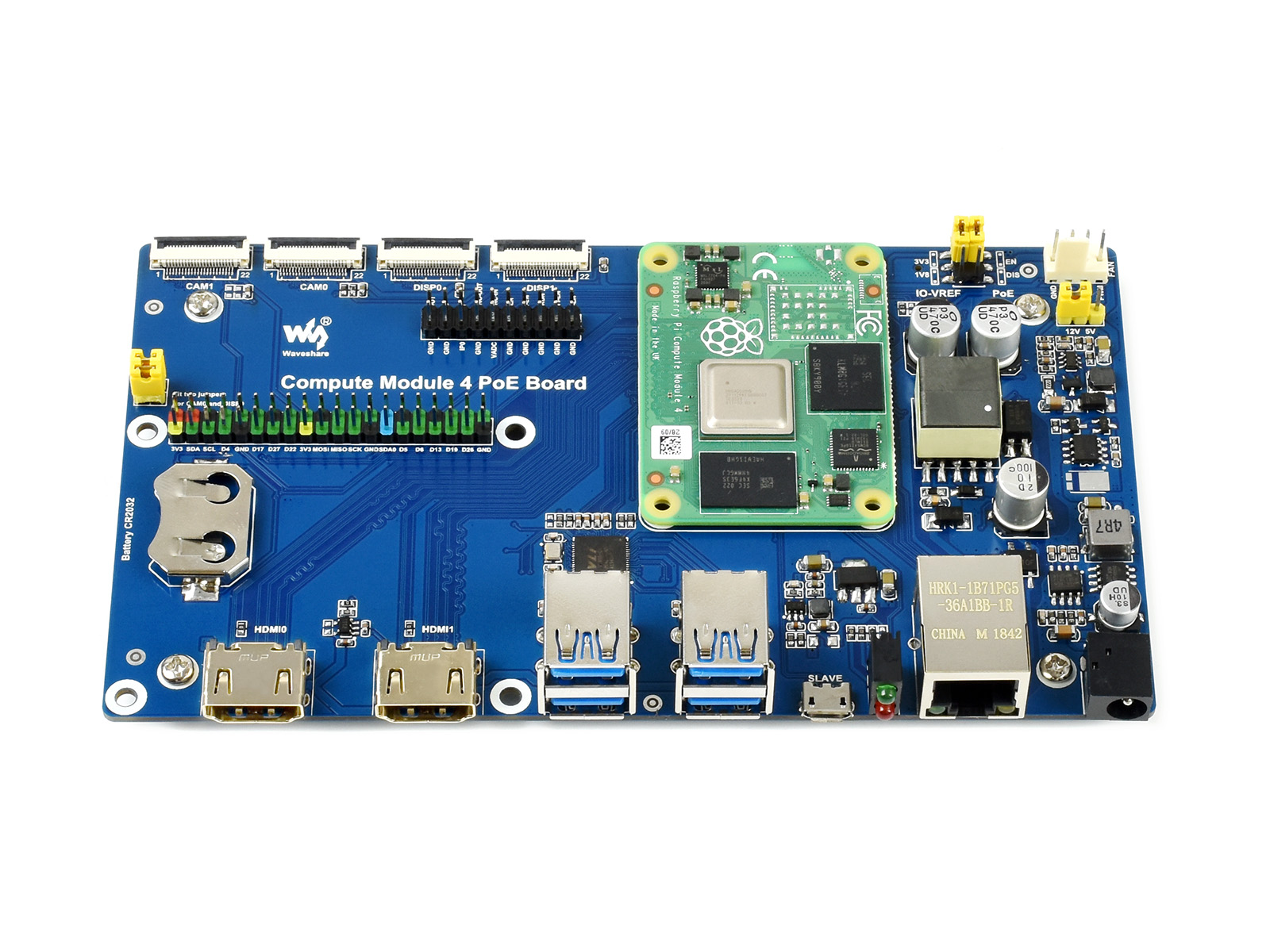

Verbindung mit Compute Module 4
Standard-CM4-Sockel und farbcodierte Raspberry Pi 40-Pin-GPIO-Leiste, geeignet für alle Varianten des Compute Module 4
Vielfältige Peripherieanschlüsse
An Bord befindliche Anschlüsse einschließlich CSI/DSI/RTC/HDMI/USB/ETH/TF-Karte

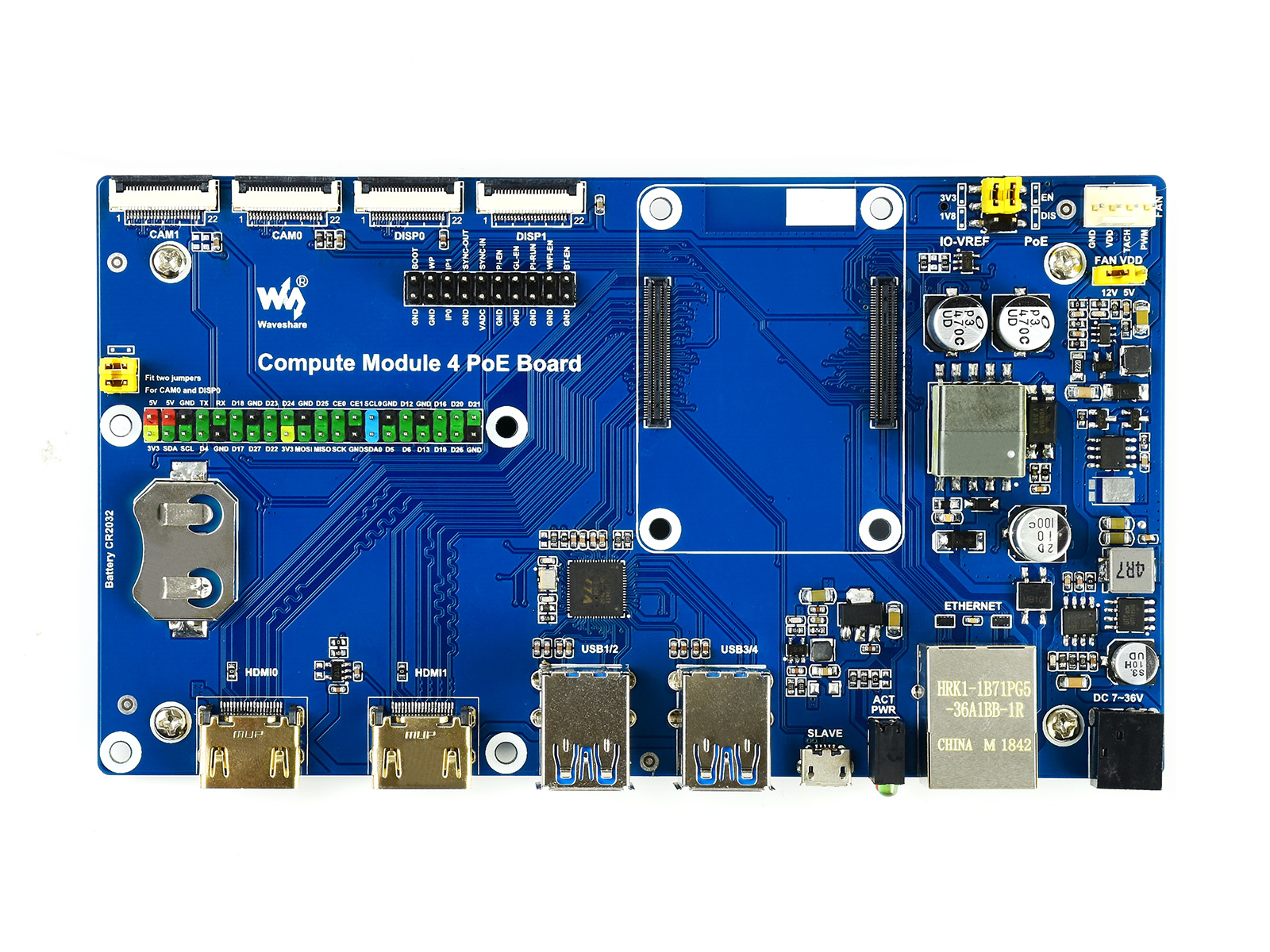

Was ist an Bord
- CM4-Sockel geeignet für alle Varianten des Compute Module 4
- Stromeingang 7~36V breites Netzteil
- Gigabit-Ethernet-Anschluss Gigabit-Ethernet-RJ45 mit PoE-Unterstützung
- USB-SLAVE-Port ermöglicht das Brennen des Systemimages in die eMMC-Varianten des Compute Module 4
- USB3.2-Ports 4x USB 3.2 Gen1-Ports zum Anschluss verschiedener USB-Geräte
- HDMI-Ports 2x HDMI-Ports, unterstützt Dual-4K-Ausgabe mit 30 fps
- RTC RTC-Batteriehalter, ermöglicht RTC-bezogene Funktionen wie Aufwachen, Herunterfahren, Neustart und mehr
- CAM 2x MIPI-CSI-Kameraanschlüsse
- DISP 2x MIPI-DSI-Displayanschluss
- FAN zum Anschluss eines Kühlventilators, ermöglicht Geschwindigkeitsanpassung und -messung
- Lüfterstromauswahl 5V oder 12V Spannung zum Antreiben des Lüfters
- IO-VREF/PoE-Auswahl CM4 IO-Logikpegel: 3,3V oder 1,8V PoE: aktivieren (EN) oder deaktivieren (DIS)
- 40-Pin-GPIO-Leiste
- CAM0 und DISP0 I2C-Bus passen die Jumper an, wenn CAM0 oder DISP0 verwendet wird
- Verschiedene Konfigurationen
- Doppelte LED-Anzeigen rot: Raspberry Pi-Stromanzeige grün: Raspberry Pi-Betriebsstatusanzeige
- TF-Kartenslot (Unterseite) Stecken Sie eine Micro-SD-Karte mit vorinstalliertem System ein, um das Compute Module 4 Lite hochzufahren
Außenmaße
Anwendungsbeispiel
geeignet für PoE-versorgte Raspberry Pi-Projekte oder andere industrielle Umgebungen
nur zur Referenz, CM4, Display und Kameras sind NICHT enthalten.
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Compute Module 4 PoE Board x1
