Produktinformationen "Raspberry Pi Compute Module 4 IO-Board mit PoE-Funktion (Typ B), für alle Varianten von CM4"

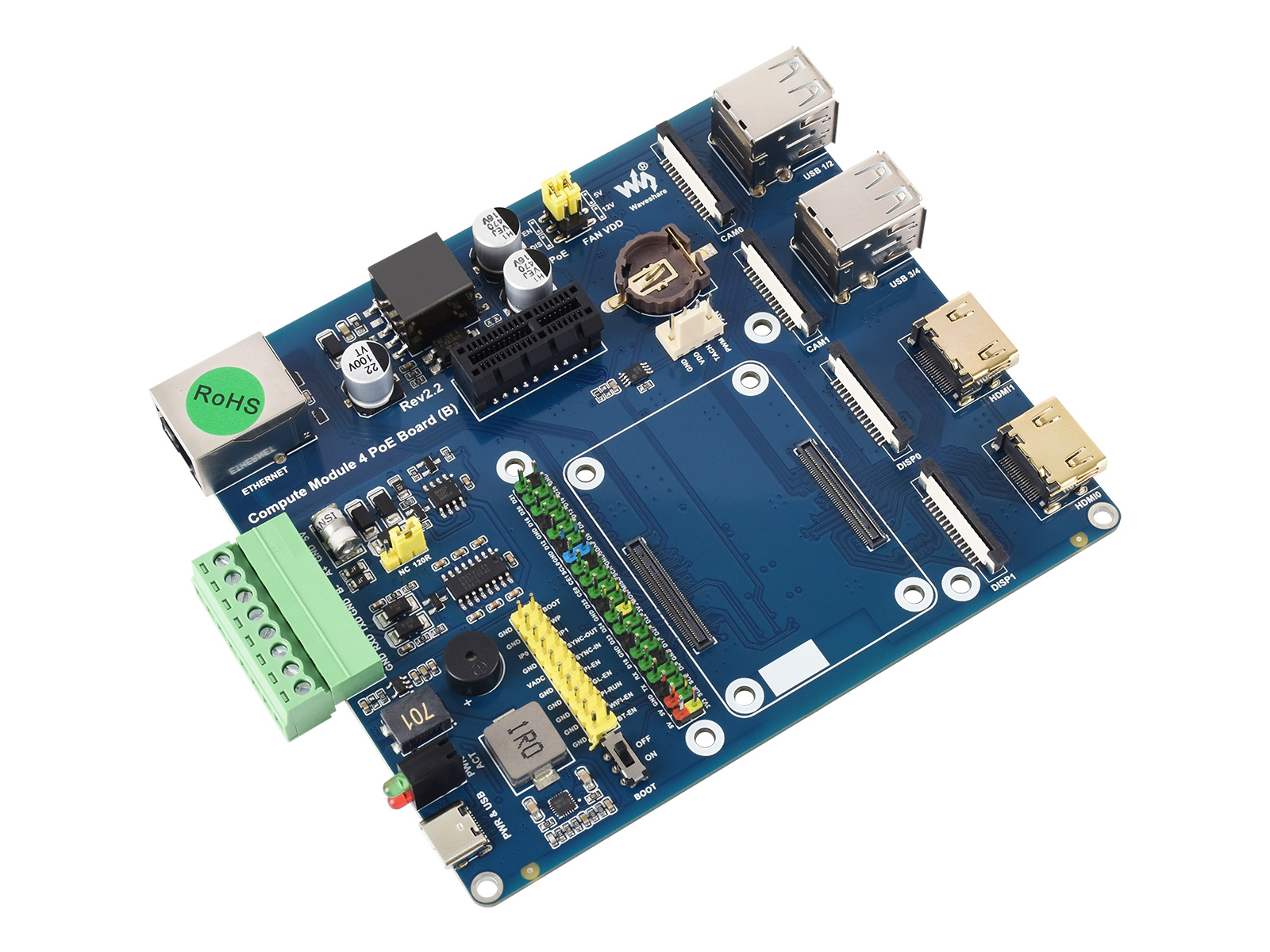

Raspberry Pi Compute Module 4 IO Board mit PoE-Funktion (Typ B), für alle Varianten von CM4
Compute Module 4 PoE Board (B)

geeignet zur Evaluierung des Raspberry Pi CM4 oder zur Integration in Endprodukte

PoE-Grundplatine für alle Compute Module 4-VariantenCompute-Module-4-PoE-Board-B-details-1.jpg
Spezifikationen
CM4-Sockelgeeignet für alle Varianten des Compute Module 4
NetzwerkGigabit-Ethernet-RJ45-Anschluss, integriert PoE-Schaltung gemäß 802.3af (5V/2,5A)
AnschlussRaspberry Pi 40-PIN-GPIO-Leiste, nicht isoliertes RS485, nicht isoliertes RS232, PCIe Gen 2 × 1
USBUSB 2.0 Typ A × 4
DisplayMIPI-DSI-Displayanschluss × 2 (15-poliger 1,0-mm-FPC-Anschluss)
KameraMIPI-CSI-2-Kameraanschluss × 2 (15-poliger 1,0-mm-FPC-Anschluss)
VideoHDMI-Anschluss × 2, unterstützt 4K-Ausgabe mit 30 fps
RTCEchtzeituhr mit Batteriehalter und Fähigkeit, das Compute Module 4 zu wecken
SpeicherMicroSD-Kartensteckplatz für Compute Module 4 Lite-Varianten (ohne eMMC)
Lüfteranschlussermöglicht Geschwindigkeitsanpassung und -messung, 5V / 12V
Stromeingang5V
Abmessungen124,5 × 108,8 mm
Unterschiede
CM4-GrundplatineAnzahl und Spezifikationen der Schnittstellen
PoEGigabit ETH40-PIN GPIOPCIeUSB①DSIHDMICSIRTCLüfter AnschlussStrom EingangEigenschaften
CM4-NANO-A-10.png NANO A√2.0×1×15VCM4-Größe
CM4-NANO-B-10.png NANO B×1√2.0×1×1×1×15VCM4-Größe
CM4-NANO-C-10.png NANO C√2.0×1×1×1×15VEingebaute Kamera
CM4-IO-BASE-B-10.png mini Base A×1√M.2 M2.0×4×1×2×25V5VMini-Größe
CM4-IO-BASE-B-10.png mini Base B×1√M.2 M2.0×4×1×2×2√5V5VMini-Größe
CM4-IO-BASE-C-10.png mini Base C×1√M.2 M2.0×2×1×2√5V5VSpezieller 40-PIN-LCD-Anschluss
CM4-DISP-BASE-2.8A-10.png Touchscreen×1M.2 M2.0×4×1×15VIPS-Bildschirm
CM4-DUAL-ETH-MINI-10.png Mini Dual Gigabit×2√2.0×15V SH1.05VDual-ETH
CM4-DUAL-CAMERA-BASE-10.png Binokulare Kamera×1√M.2 M2.0×4×25VDual-8-MP-Kameras
CM4-ETH-RS485-BASE-B-10.png 4CH RS485×12.0×2×1×2×15V7-36VDual-ETH
CM4-DUAL-ETH-WIFI6-BASE-10.png WIFI6 DUAL ETH×1√M.2 E2.0×3×1×2×2×15/12V7-36VWIFI6 Dual-ETH
CM4-DUAL-ETH-BASE-10.png Dual Gigabit ETH×2√3.0×3×1×2×2√5/12V7-36V
CM4-DUAL-ETH-4G-5G-BASE-10.png IoT Dual Gigabit ETH×2√3.0×2×1×2×2√5/12V5V5G/4G-Unterstützung
Compute-Module-4-PoE-4G-Board-10.png IoT Base√×1Gen2×12.0×2×2×2×2√5/12V7-36V5G/4G-UnterstützungRS232RS485ADC
Compute-Module-4-PoE-Board-B-10.png PoE Base (B)√×1√Gen2×12.0×4×2×2×2√5/12V5VRS232RS485
CM4-POE-UPS-BASE-10.png PoE UPS Base√×1√M.2 M2.0×4×1×2×2√5/12V7-36VUPS
Compute-Module-4-PoE-Board-10.png PoE Base√×1√3.0×4×2×2×2√5/12V7-36V
Compute-Module-4-IO-Board-10.png Offiziell von Raspberry Pi②×1√Gen2×12.0×4×2×2×2√12V12V
CM4-IO-WIRELESS-BASE-10.png Drahtlose Basis×1M.2 B / Mini-PCIe2.0×3×1×1√5/12V5V oder 7-36V5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-IO-WIRELESS-BASE-B-10.png UPS Drahtlose Basis×1M.2 B2.0×3×1×1√5/12V5V oder 7-36VMit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene
CM4-NVME-NAS-BOX-10.png NAS Mini-Computer×2√M.2 M×2/ Mini-PCIe3.0×2×2×2√5VDual-M.2-M-KEY-Steckplätze
CM4-DISP-BASE-5A-10.png 5″ Touchscreen②×1√M.2 M2.0×4×1×2√5/12V5V
CM4-DISP-BASE-7A-BOX-10.png 7″ All-in-One×1M.2 M2.0×4verwendet×1verwendet√5/12V verwendet7-36VTouchscreen Kamera Lautsprecher
13.3inch-PiPad-C4-10.png 13,3″ All-in-One×12.0×212VHD-Touchscreen
13.3inch-Magic-Mirror-C4-10.png 13,3″ Magic Mirror×12.0×212VHD-Bildschirm, Sprachassistent
Hinweis① USB 3.0 entspricht USB 3.2 Gen1 ② Auf der offiziellen IO-Platine von Raspberry Pi ohne PoE-Schaltung befindet sich nur ein PoE-Anschluss, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf der offiziellen IO-Platine zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer PoE-Schaltung gemäß 802.3af (5V/2,5A).
Verbindung mit Compute Module 4

Standard-CM4-Sockel und farbcodierte Raspberry Pi 40-PIN-GPIO-Leisten, geeignet für alle Varianten des Compute Module 4

Vielfältige Peripherieanschlüsse

An Bord befindliche Anschlüsse, einschließlich CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485

Anwendungsbeispiel

geeignet für PoE-versorgte Raspberry Pi-Projekte oder andere industrielle Umgebungen

nur zur Referenz, CM4, Display und Kameras sind NICHT enthalten.

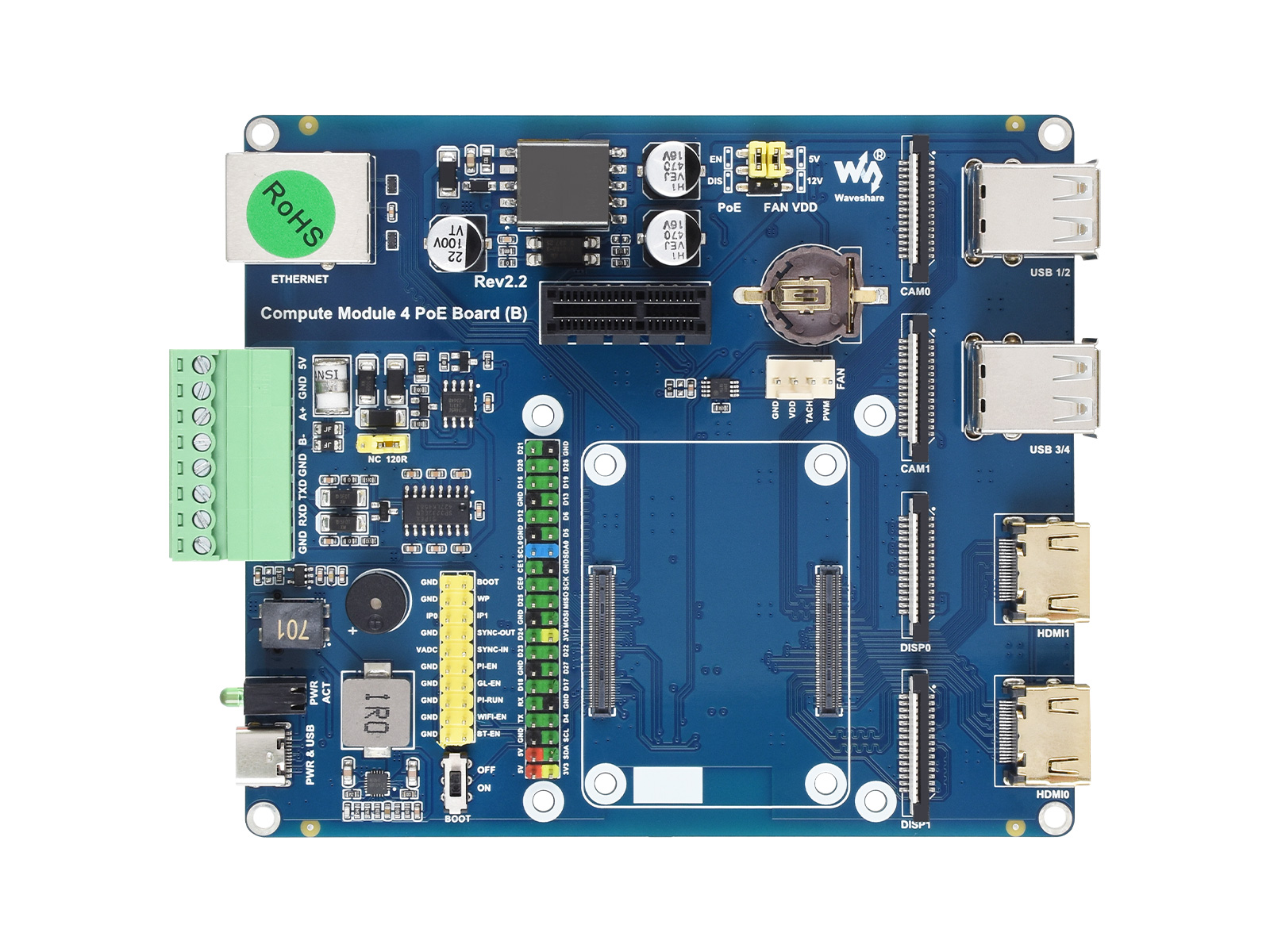

Was ist an Bord
  1. CM4-Sockel geeignet für alle Varianten des Compute Module 4
  2. 40-PIN-GPIO-Leiste
  3. BOOT-Auswahl EIN: CM4 wird über die USB-C-Schnittstelle gebootet AUS: CM4 wird von eMMC oder Micro-SD-Karte gebootet
  4. Verschiedene Funktionspins
  5. USB-Typ-C-Stromversorgung / Programmierung 5V/2,5A-Stromversorgung, ermöglicht auch das Brennen des Systemimages in die eMMC-Varianten des Compute Module 4
  6. Status-Indikatoren ACT: Indikator für den Betriebsstatus von Raspberry Pi PWR: Stromindicator von Raspberry Pi
  7. DISP 2x MIPI-DSI-Displayanschluss
  8. CAM 2x MIPI-CSI-Kameraanschlüsse
  9. USB2.0-Ports 4x USB2.0-Ports zum Anschluss verschiedener USB-Geräte
  1. HDMI-Ports 2x HDMI-Ports, unterstützt Dual-4K-Ausgabe mit 30 fps
  2. RTC-Batteriefach unterstützt CR1220-Knopfzelle
  3. LÜFTER-Anschluss zum Anschluss eines Kühlventilators, ermöglicht Geschwindigkeitsanpassung und -messung
  4. PCIe Gen 2 × 1 Steckplatz zum Anschluss von PCIe Gen 2 × 1 Modulen
  5. Gigabit-Ethernet-Anschluss Gigabit-Ethernet-RJ45 mit PoE-Unterstützung, 10/100/1000M-kompatibel
  6. DC 5V Ausgang
  7. RS485 mit 600W Blitzschutz, Überspannungsschutz und 15KV-ESD-Schutz, umschaltbarer 120R-Ausgleichswiderstand-Jumper
  8. RS232 mit TVS-Diode, Überspannungsschutz und ESD-Schutz
  9. Buzzer
  10. FAN_VDD/PoE-Auswahl Spannung für Kühlventilator: 12V oder 5V PoE: aktivieren (EN) oder deaktivieren (DIS)

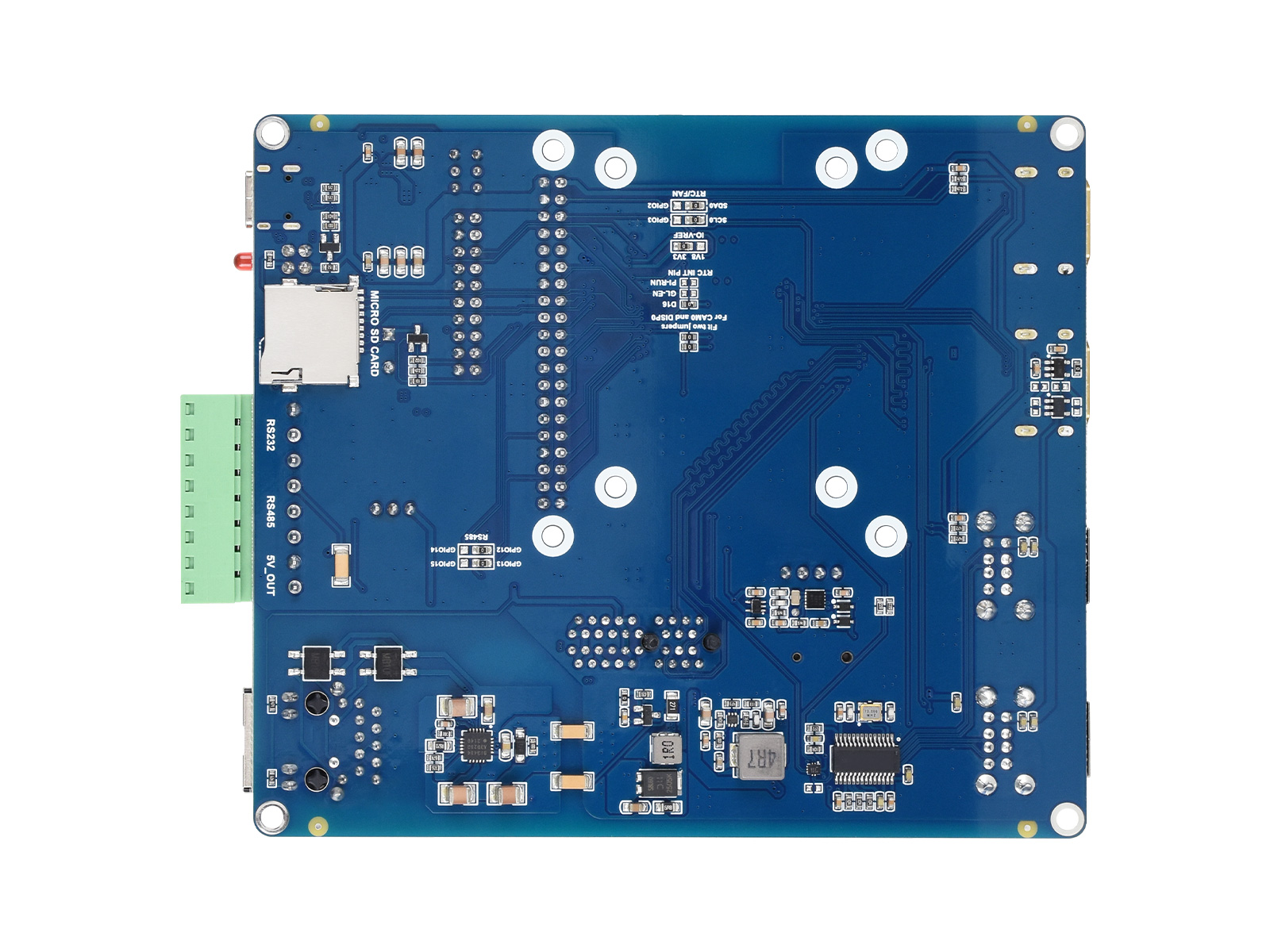

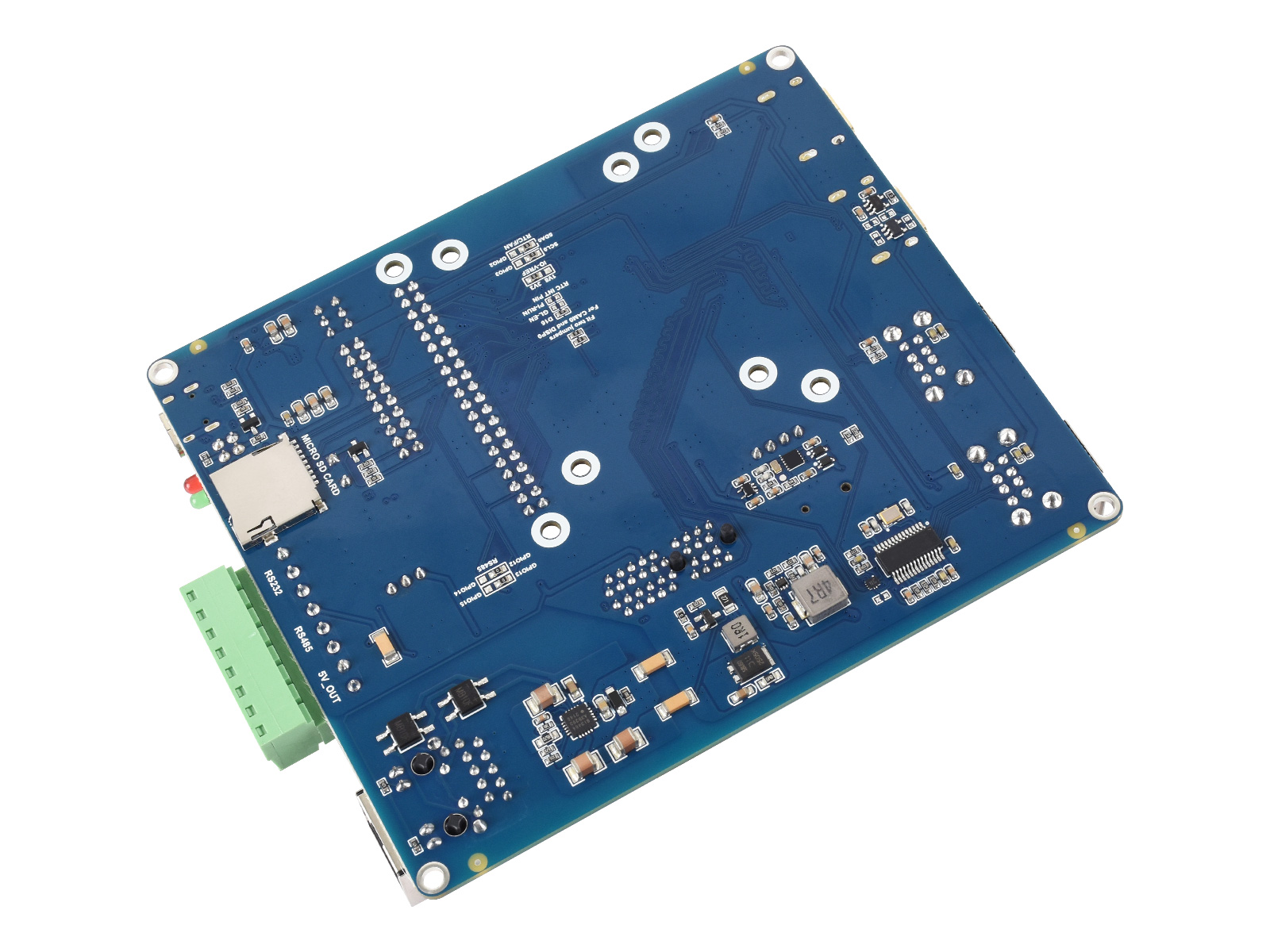

  1. FE1.1S USB-Expansion-Chip
  2. PCF52063ATL RTC-Chip
  3. RTC/FAN I2C-Bus-Schalter, SDA0/SCL0: I2C-10 wird mit CSI/DSI geteiltGPIO3/2: I2C-1 wird mit 40-PIN-Leiste geteilt
  4. IO-Logikpegelauswahl Legen Sie den IO-Logikpegel des CM4 als 3,3V oder 1,8V fest
  1. RTC-Interrupt-Konfiguration PI-RUN: CM4 startet bei RTC-Interrupt neu GN-EN: CM4 fährt bei RTC-Interrupt herunter D4: D4-Pin wird bei RTC-Interrupt ausgelöst
  2. Micro-SD-Kartensteckplatz Stecken Sie eine Micro-SD-Karte mit vorinstalliertem System ein, um das Compute Module 4 Lite zu starten
Außenmaße
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Lieferumfang

  1. Compute Module 4 PoE Board (B) x1
