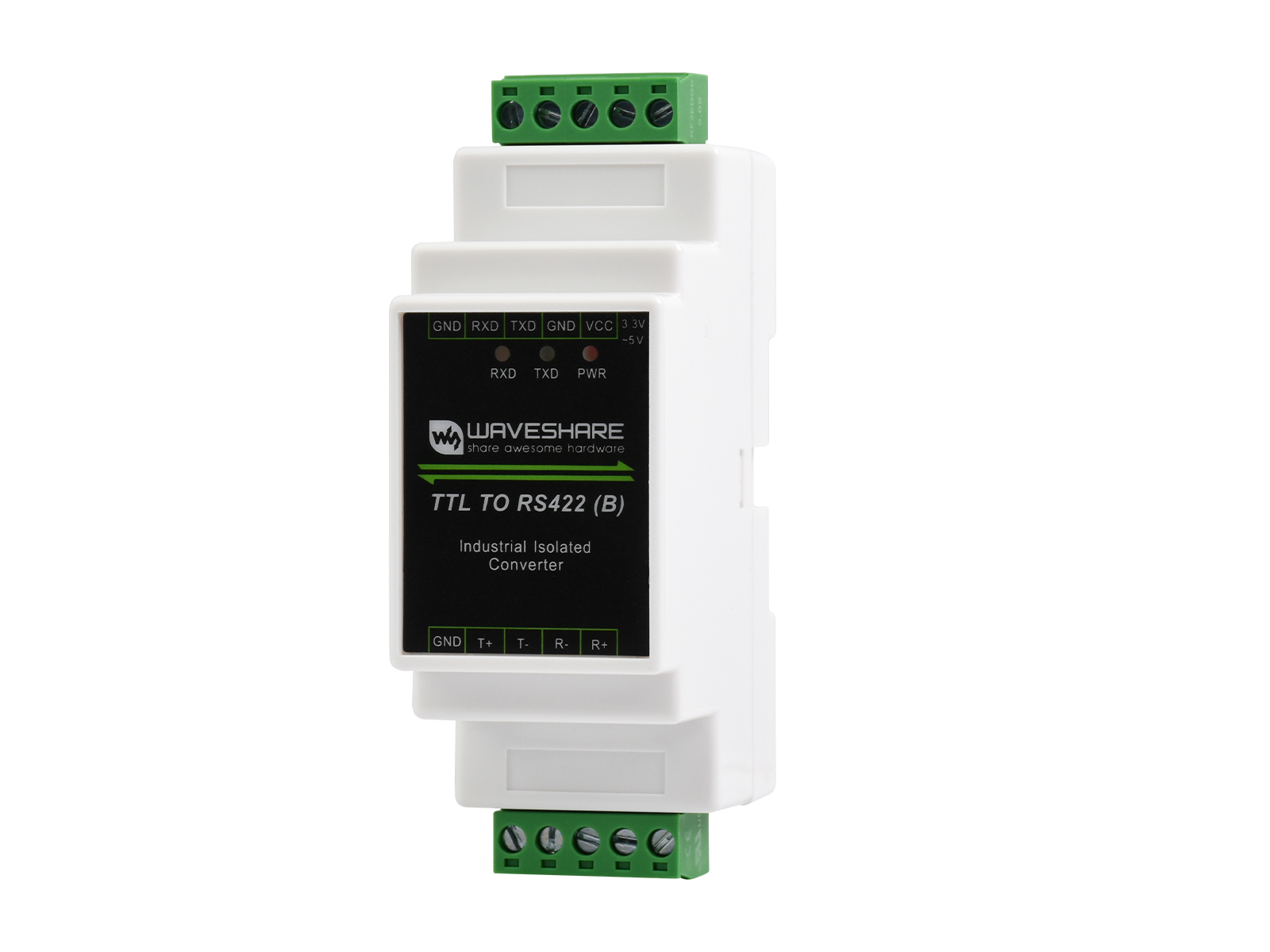

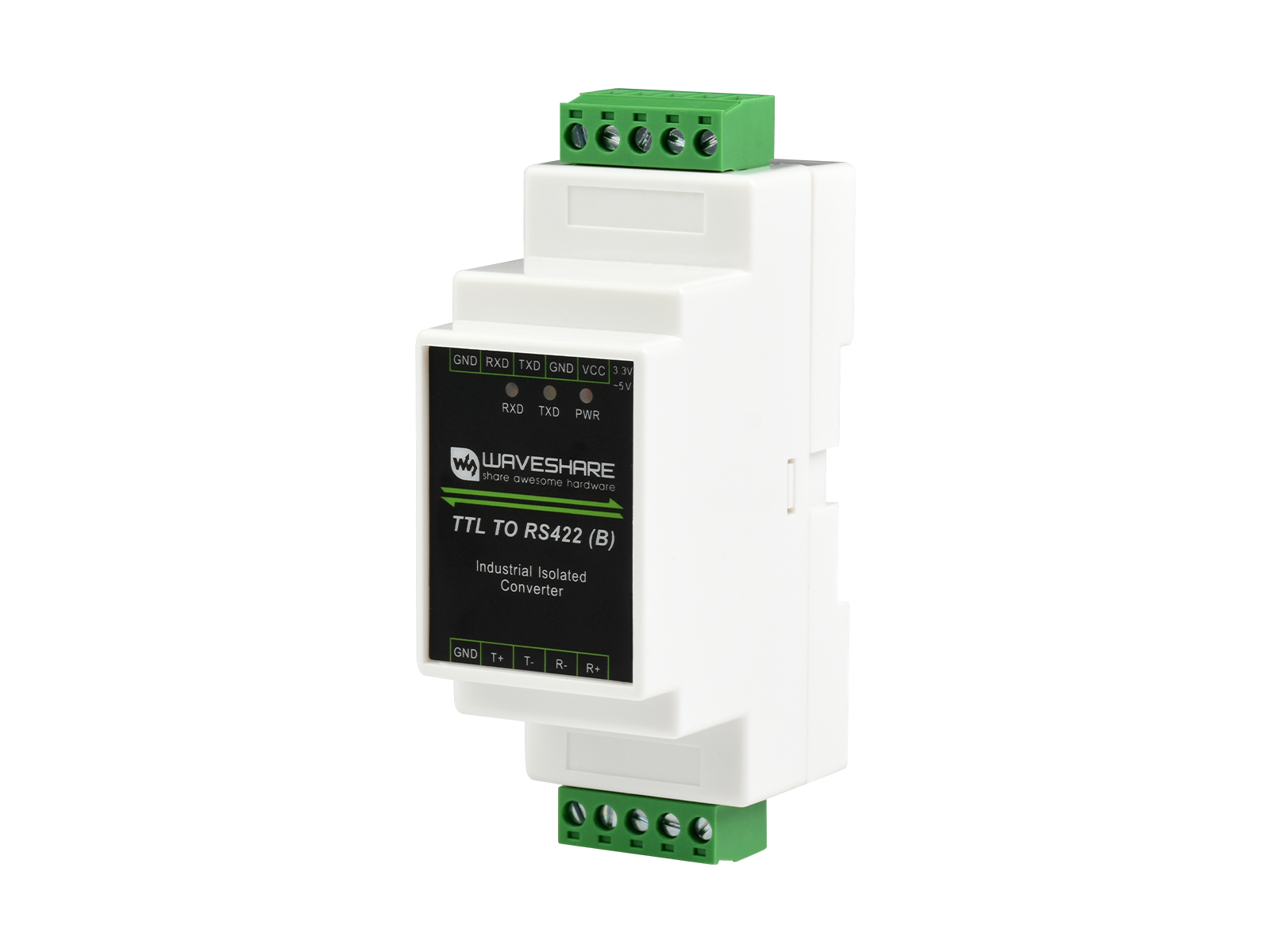

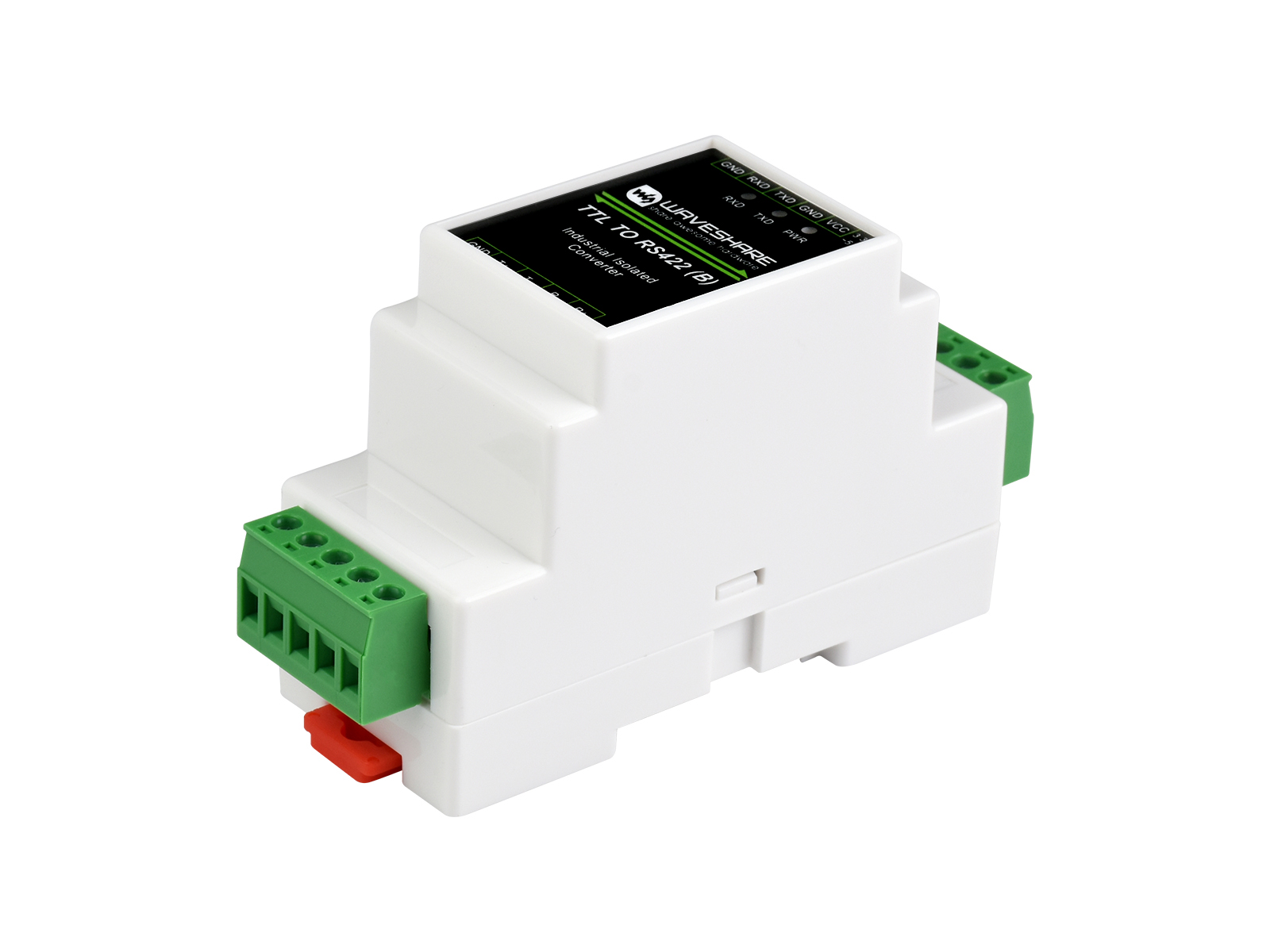

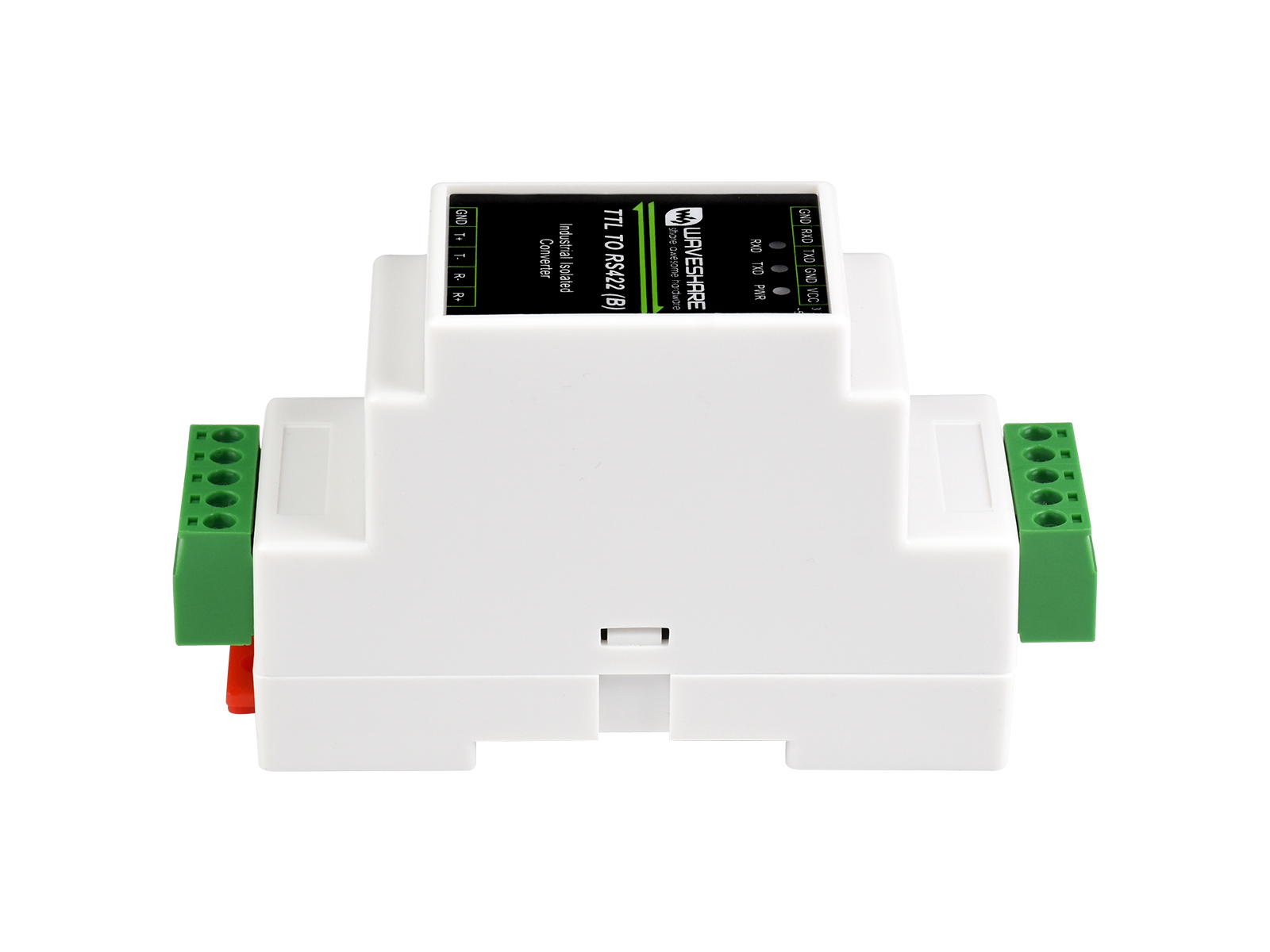

Railmontierbarer TTL-zu-RS422-Galvanik-Trennwandler, Überspannungsschutz, Mehrfach-Isolationsschutz
11,89 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Railmontierbarer TTL-zu-RS422-Galvanik-Trennwandler, Überspannungsschutz, Mehrfach-Isolationsschutz"
Galvanisch isolierter Serieller Port-Konverter
- Kompatibel mit TTL/RS422-Standard, wandelt das TTL-Signal in ein differentiell RS422-Signal um, unterstützt VollDuplex-Kommunikation
- Kompatibel mit 3,3V ~ 5V TTL-Signalpegel, bietet Schutz vor Verpolung und Überspannung für die Stromschnittstelle
- An Bord integrierte Stromversorgungsisolierung, bietet stabile isolierte Spannung und benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
- An Bord integrierte digitale Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, geringer Stromverbrauch
- An Bord TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, antistatisch
- An Bord selbstheilender Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit
- An Bord RS422-Eingangs- und Ausgangsanschluss 120R Widerstand, aktiviert/deaktiviert über Jumper
- Industrielles Hutschiene ABS-Gehäusedesign, klein im Format, einfach zu installieren und kosteneffizient
| Produkttyp | Galvanisch isolierter TTL-zu-RS422-Konverter | |
|---|---|---|
| Stromschnittstelle | Stromversorgung | 3,3V ~ 5V |
| Schutz | Überspannung, Verpolungsschutz | |
| Geräteanschluss | TTL/RS422-Standard kompatibel | |
| TTL | Steckverbinder | Schraubklemme |
| Übertragungsentfernung | ca. 10m | |
| Übertragungsmodus | Punkt-zu-Punkt | |
| RS422 | Steckverbinder | Schraubklemme |
| Schutz | Überspannungsschutz und 15KV ESD-Schutz | |
| Endwiderstand | 120R, aktiviert/deaktiviert über Jumper (im Gehäuse) | |
| Übertragungsentfernung | Ca. 1,2 km | |
| Übertragungsmodus | VollDuplex-Modus, Punkt-zu-Mehrpunkt (bis zu 256 Knoten, es wird empfohlen, für 16 Knoten oder mehr Repeater zu verwenden) | |
| Äußeres | Gehäuse | Hutschiene ABS-Gehäuse, geeignet für 35mm DIN-Hutschiene |
| Abmessungen | 106,0 × 58,6 × 36,0 mm | |
Umwandlung des TTL-Signals in ein ausgeglichenes differentiell RS422-Signal zur Schnittstellenkonvertierung, Erweiterung von Knoten und Fernkommunikation
Einfach mehrere serielle Server mit Hutschiene zu kombinieren, freier
An Bord Strom- und Signalisolierung, bietet stabile isolierte Spannung, hohe Zuverlässigkeit und starke Störfestigkeit. An Bord TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, antistatisch. An Bord selbstheilender Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit
| Schraubklemme Oberseite | Schraubklemme Unterseite | ||
|---|---|---|---|
| VCC | Stromeingang DC 3,3V~5V Stromversorgung | R+ | RS422 differentiell Signal Empfang positiv |
| GND | Masse | R- | RS422 differentiell Signal Empfang negativ |
| TXD | TTL Senden Datenpin | T- | RS422 differentiell Signal Senden negativ RS485 differentiell Signal negativ (B-)* |
| RXD | TTL Empfang Datenpin | T+ | RS422 differentiell Signal Senden positiv RS485 differentiell Signal positiv (A+)* |
| GND | TTL Signalmasse | GND | RS485/422 Signalmasse |
* Hinweis: Das TTL TO RS422 (B) ist für die Verwendung mit RS422-Geräten konzipiert, kann jedoch auch mit RS485-Geräten verwendet werden (jedoch nur Senden ist verfügbar). Es wird empfohlen, TTL TO RS485 (B) für RS485-Geräte zu verwenden.
TTL zu RS422 konvertieren, Punkt-zu-Punkt, VollDuplex-Kommunikation, geeignet für Schnittstellenkonvertierung
TTL zu RS422 konvertieren, Punkt-zu-Mehrpunkt, VollDuplex-Kommunikation, geeignet zur Erweiterung von Knoten
Zwei Gruppen TTL zu RS422 Konvertierung, Punkt-zu-Punkt, VollDuplex-Kommunikation, geeignet zur Erweiterung der Kommunikationsentfernung von TTL
Das TTL TO RS422 (B) kann weit verbreitet für Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Fernkaskadenkommunikationsnetzwerk zwischen zwei Hosts oder zwischen Host und MCU/Peripheriegerät verwendet werden. Es kann auch in den Anwendungsszenarien verwendet werden, die TTL-zu-RS422-Konvertierung erfordern, wie z.B. industrielle Automatisierung und IoT.
Lieferumfang
- TTL TO RS422 (B) x1
- Schraubendreher x1
