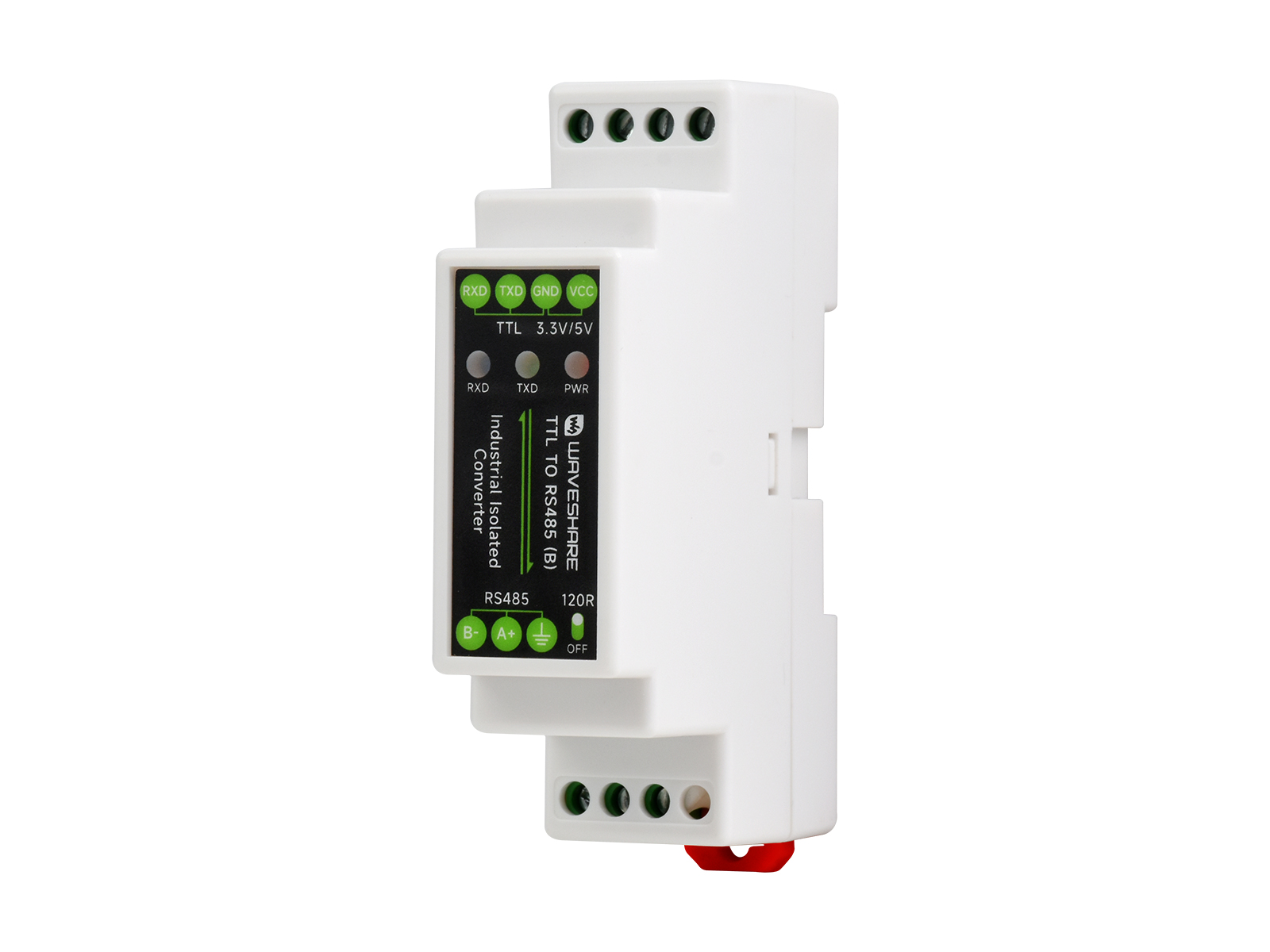

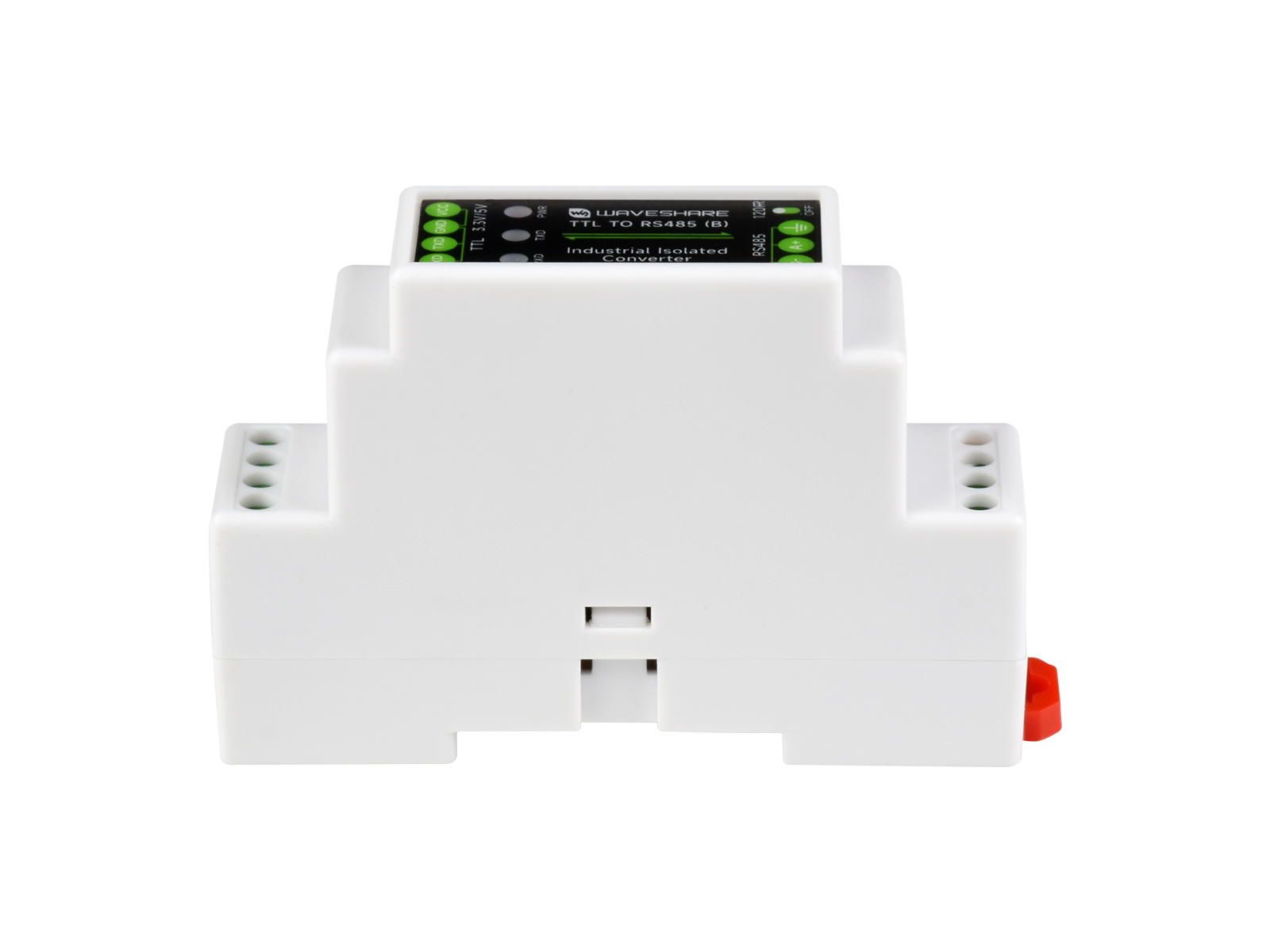

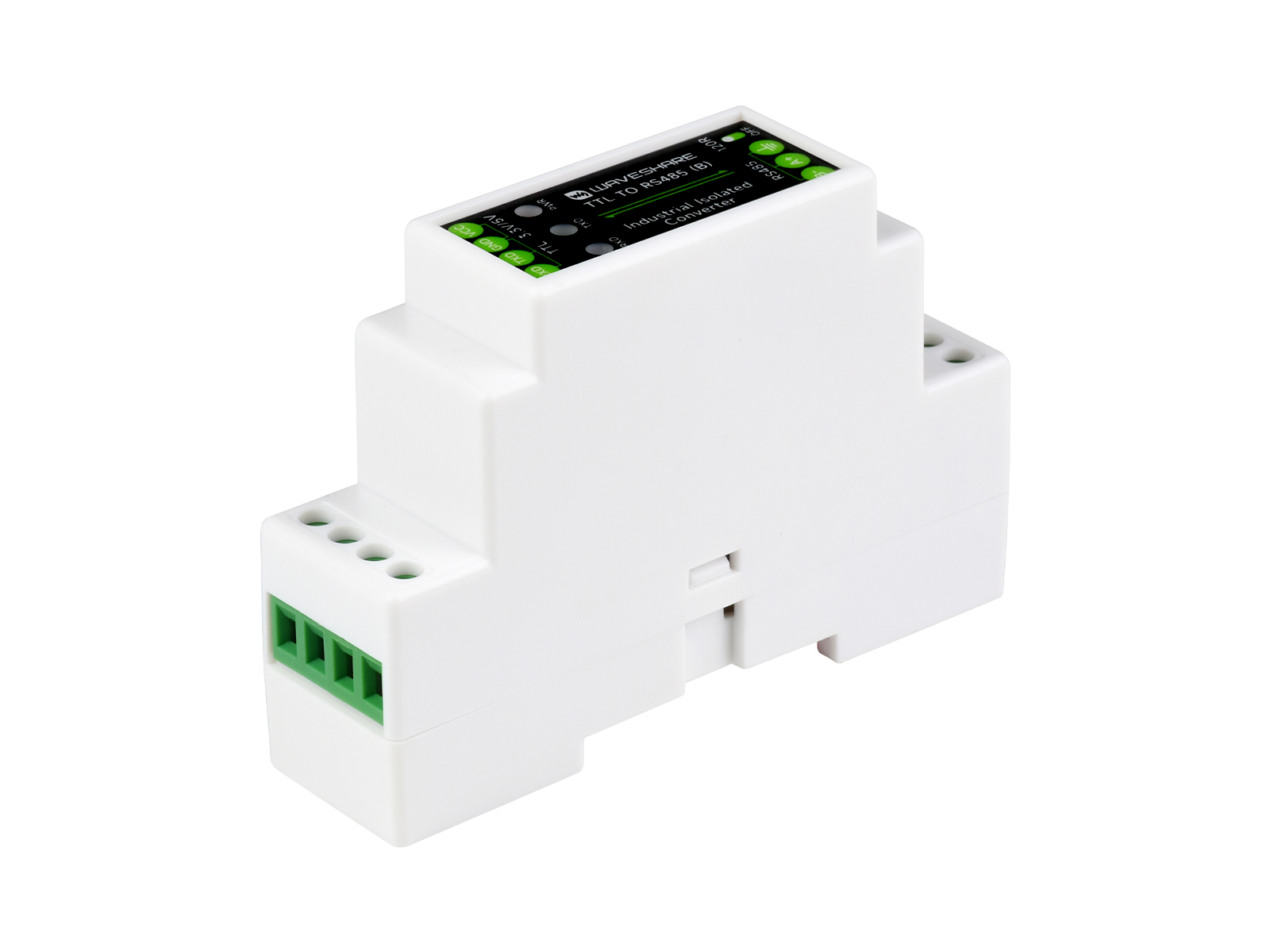

Railmontage TTL-zu-RS485 galvanisch isolierter Konverter, 600W Blitzschutz & Überspannungsschutz, Multi-Isolationsschutz
13,08 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Railmontage TTL-zu-RS485 galvanisch isolierter Konverter, 600W Blitzschutz & Überspannungsschutz, Multi-Isolationsschutz"
Galvanisch getrennter Serieller Port-Konverter
- Kompatibel mit TTL/RS485-Standard, wandelt das TTL-Signal in ein differentiell RS485-Signal um, unterstützt Halbduplex-Kommunikation
- Kompatibel mit 3,3V ~ 5V TTL-Signalpegel, bietet Anti-Polungsschutz und Überspannungsschutz für die Stromschnittstelle
- An Bord integrierte Stromversorgungs-Isolation, bietet stabile isolierte Spannung und benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
- An Bord integrierte digitale Isolation, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, niedriger Stromverbrauch
- An Bord TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, blitzfest & antistatisch
- An Bord selbstheilender Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit
- An Bord RS485-Ausgangsanschluss 120R Widerstand, aktiviert/deaktiviert über Schalter
- Industrielles Hutschienen-ABS-Gehäusedesign, klein im Format, einfach zu installieren und kosteneffizient
| Produkttyp | Galvanisch getrennter TTL-zu-RS485-Konverter | |
|---|---|---|
| Stromschnittstelle | Stromversorgung | 3,3V ~ 5V |
| Schutz | Überspannung, Polungsschutz | |
| Geräteanschluss | TTL/RS485-Standard-kompatibel | |
| TTL | Steckverbinder | Schraubklemme |
| Übertragungsentfernung | ca. 10m | |
| Übertragungsmodus | Punkt-zu-Punkt | |
| RS485 | Steckverbinder | Schraubklemme |
| Schutz | 600W Blitzschutz und Überspannungsdämpfung, 15KV ESD-Schutz | |
| Endwiderstand | 120R, aktiviert/deaktiviert über Schalter | |
| Übertragungsentfernung | Ca. 1,2 km | |
| Übertragungsmodus | Punkt-zu-Mehrpunkt (bis zu 32 Knoten, es wird empfohlen, für 16 Knoten oder mehr Repeater zu verwenden) | |
| Äußeres | Gehäuse | Hutschienen-ABS-Gehäuse, geeignet für 35mm DIN-Hutschiene |
| Abmessungen | 91,6 × 58,7 × 23,3mm | |
Umwandlung des TTL-Signals in ein ausgeglichenes differentiell RS485-Signal für Schnittstellenkonvertierung, Erweiterung von Knotenpunkten und Fernkommunikation
Einfach mehrere hutschienenmontierte serielle Server zusammen zu kombinieren, freier
An Bord Strom- und Signalisolierung, bietet stabile isolierte Spannung, hohe Zuverlässigkeit und starke Störfestigkeit. An Bord Blitzschutzdioden und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, blitzfest & antistatisch. An Bord selbstheilender Sicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit

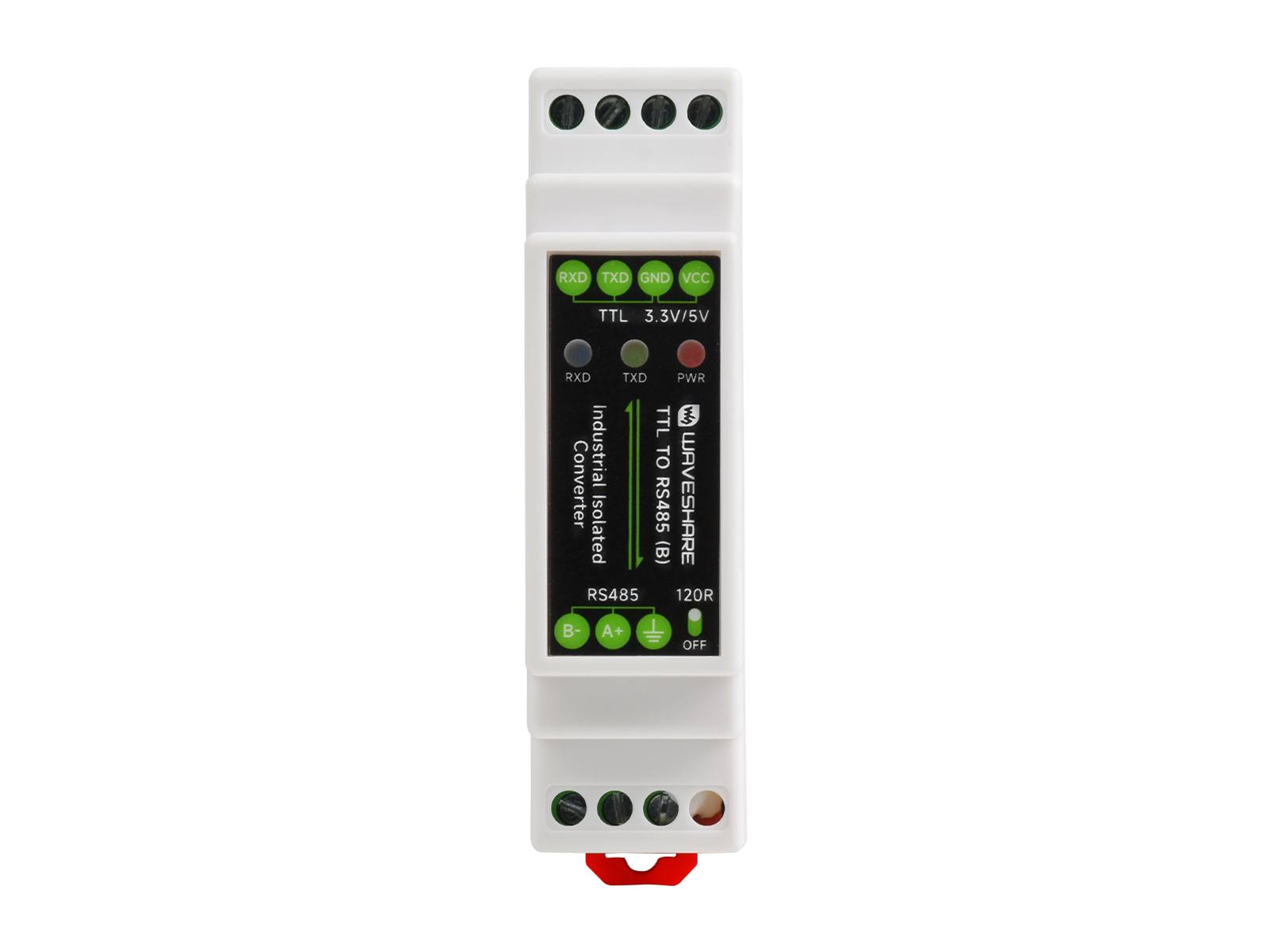

| Schraubklemme Oberseite | Schraubklemme Unterseite | ||
|---|---|---|---|
| VCC | Stromeingang DC 3,3V~5V Stromversorgung | DIP-Schalter | 120R Aktivierungsschalter |
| GND | Masse | SGND | RS485-Signalmasse |
| TXD | TTL-Datenübertragungspin | A+ | RS485-differenzielles Signal positiv |
| RXD | TTL-Datenempfangspin | B- | RS485-differenzielles Signal negativ |
TTL zu RS485 konvertieren, Punkt-zu-Punkt, Halbduplex-Kommunikation, geeignet für Schnittstellenkonvertierung
TTL zu RS485 konvertieren, Punkt-zu-Mehrpunkt, Halbduplex-Kommunikation, geeignet zur Erweiterung von Knotenpunkten
Zwei Gruppen TTL-zu-RS485-Konvertierung, Punkt-zu-Punkt, Halbduplex-Kommunikation, geeignet zur Erweiterung der Kommunikationsentfernung von TTL
Das TTL-zu-RS485 (B) kann weit verbreitet für Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt-, Fernkaskaden-Kommunikationsnetzwerke zwischen zwei Hosts oder zwischen Host und MCU/Peripheriegerät verwendet werden. Es kann auch in Anwendungsszenarien verwendet werden, die eine TTL-zu-RS485-Konvertierung erfordern, wie z.B. industrielle Automatisierung und IoT.
Lieferumfang
- TTL-zu-RS485 (B) x1
- Schraubendreher x1
