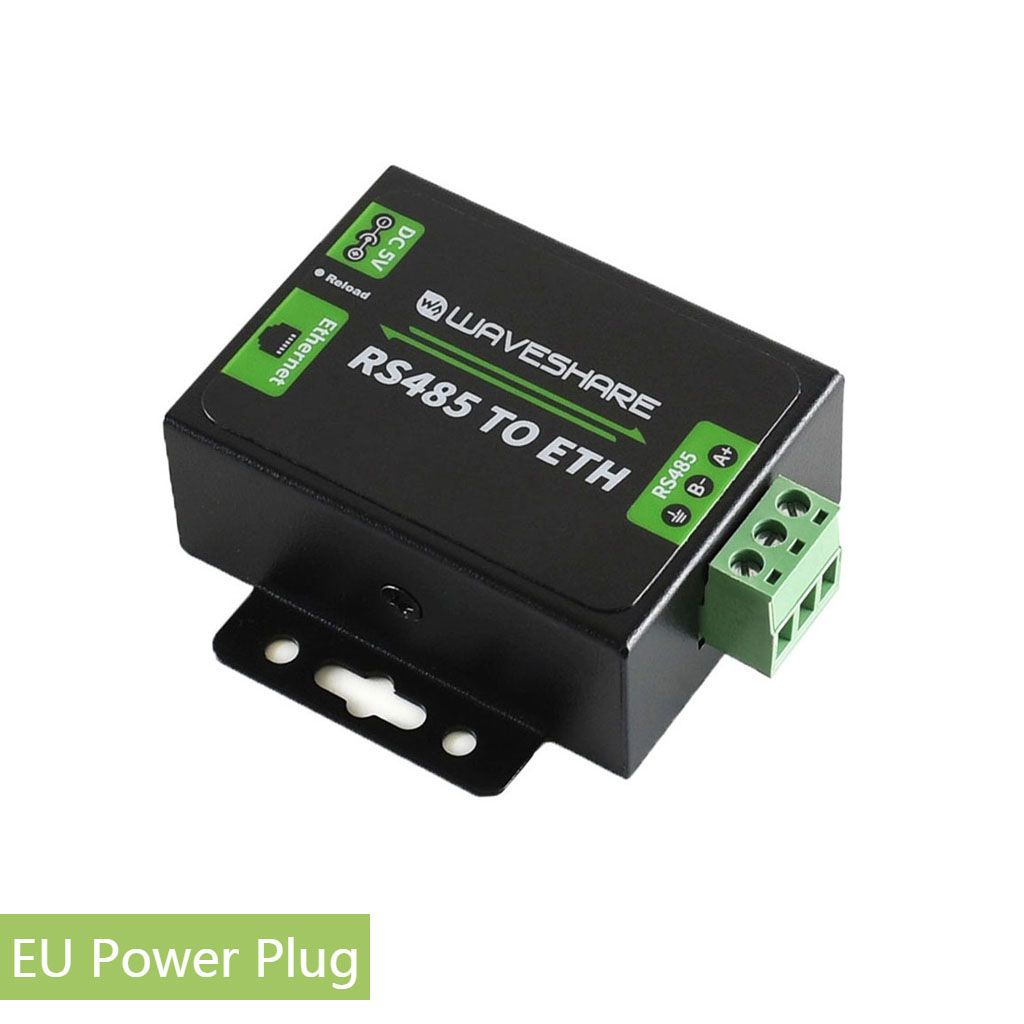

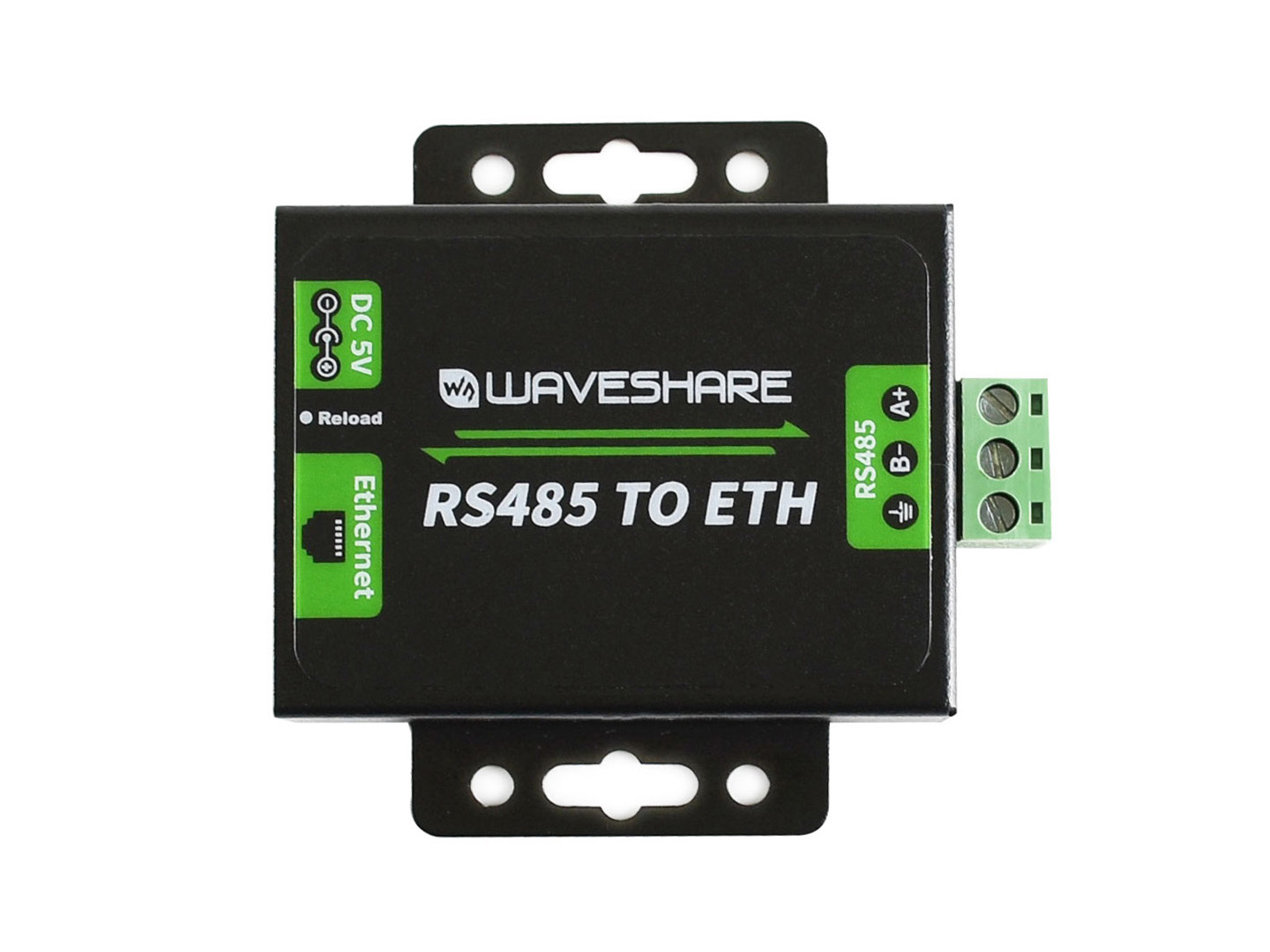

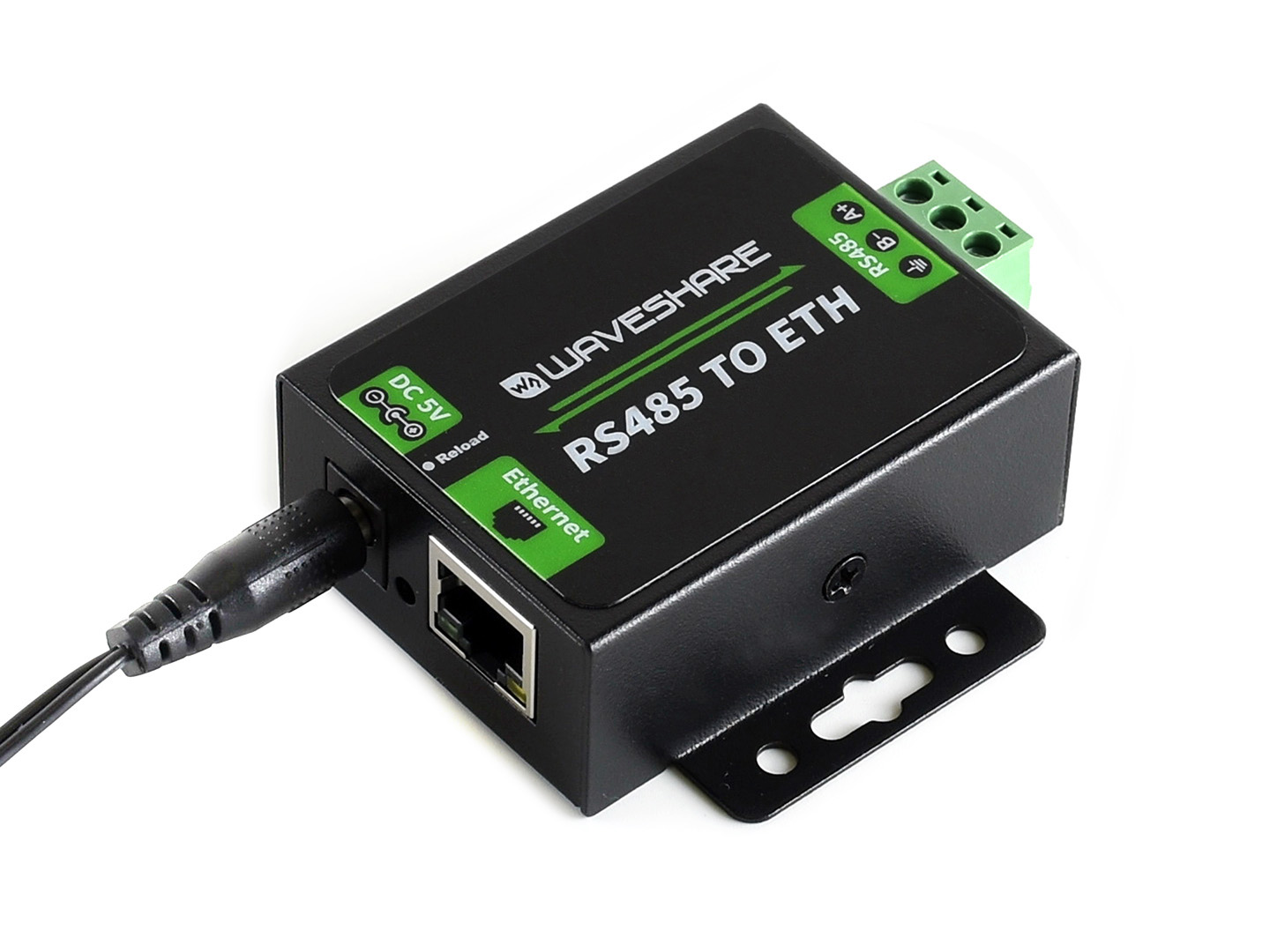

RS485-zu-Ethernet-Konverter für EU
22,60 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL16529
Produktinformationen "RS485-zu-Ethernet-Konverter für EU"
Wird mit Netzteil mit EU-Stecker geliefert. Weitere Optionen für den Netzstecker: US, EU
RS485-zu-Ethernet-Konverter, einfach zu bedienen, hochgeschwindig, stromsparend, hochstabil, aufrüstbar
* Dieses Modul unterstützt kein Modbus TCP. Wenn Sie diese Funktion benötigen, kaufen Sie bitte RS232/485-zu-ETH.
Übersicht
Das RS485-zu-ETH-Modul bietet eine einfache Möglichkeit zur Kommunikation zwischen RS485 und RJ45-Port-Ethernet. Es kann über eine Webseite konfiguriert werden.
Eigenschaften
- M0-Serie 32-Bit-ARM-Prozessor, schnelle Geschwindigkeit, hohe Effizienz
- 10/100M Auto-MDI/MDIX-Ethernetschnittstelle, unabhängig von Cross-Over- oder Straight-Through-Kabeln
- Konfigurierbare RS485-Baudrate (600bps~230,4Kbps), unterstützt fünf Paritätsprüfoptionen: Keine, Odd, Even, Mark, Space
- Verfügbare Arbeitsmodi: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (unterstützt GET und POST)
- Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, stellt ein Konfigurationsprotokoll bereit, das in Ihre eigene Software integriert werden kann
- Unterstützt benutzerdefinierte Heartbeat-Pakete, um sicherzustellen, dass die Verbindung echt ist, sowie zur aktiven Abfrage von Sensordaten
- Unterstützt benutzerdefinierte Registrierungs-Pakete, leitet das registrierte Paket automatisch als Kennzeichen weiter, nachdem die Verbindung hergestellt wurde, sodass verschiedene Geräte unterschieden werden können
- Unterstützt benutzerdefinierte Webseiten, ermöglicht dem Benutzer, die Modul-Konfigurationsseite anzupassen
- Unterstützt RFC2217-ähnliches Protokoll, kann mit Geräten kommunizieren, deren serielle Einstellungen (Baudrate, Datenbits usw.) sich ändern können
- KeepAlive-Mechanismus, erkennt unterbrochene Verbindungen, automatische Wiederherstellung der Verbindung
- Unterstützt Zeitüberschreitungs-Wiederstart (No-Data-Wiederstart), gewährleistet eine langfristige stabile Verbindung, konfigurierbare Wiederstartzeit
- Unterstützt DNS-Domainnamensauflösung, konfigurierbarer DNS-Server
- Unterstützt DHCP, automatisch erhaltene IP oder statische IP
- Firmware ist über das Netzwerk aufrüstbar
- Wiederherstellung der Werkseinstellungen über Software und/oder Hardware
- Liefert mit standardmäßiger MAC-Adresse, die anpassbar ist
- Bereitgestellte Software: Modul-Konfigurationsssoftware, TCP/UDP-Testtool, VCOM-Virtual-Serial-Port-Software
- Beispielcode: Host-Computer (Socket), VB, C++, Delphi, Android, iOS usw.
Spezifikationen
- Ethernet:
- Steckverbinder: 4-polig RJ45
- Kommunikationsrate: 10/100Mbps
- Schnittstellenschutz: 1,5KV elektromagnetische Isolierung
- Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
- TX-Cache: 6Kbyte
- RX-Cache: 4Kbyte
- RS485:

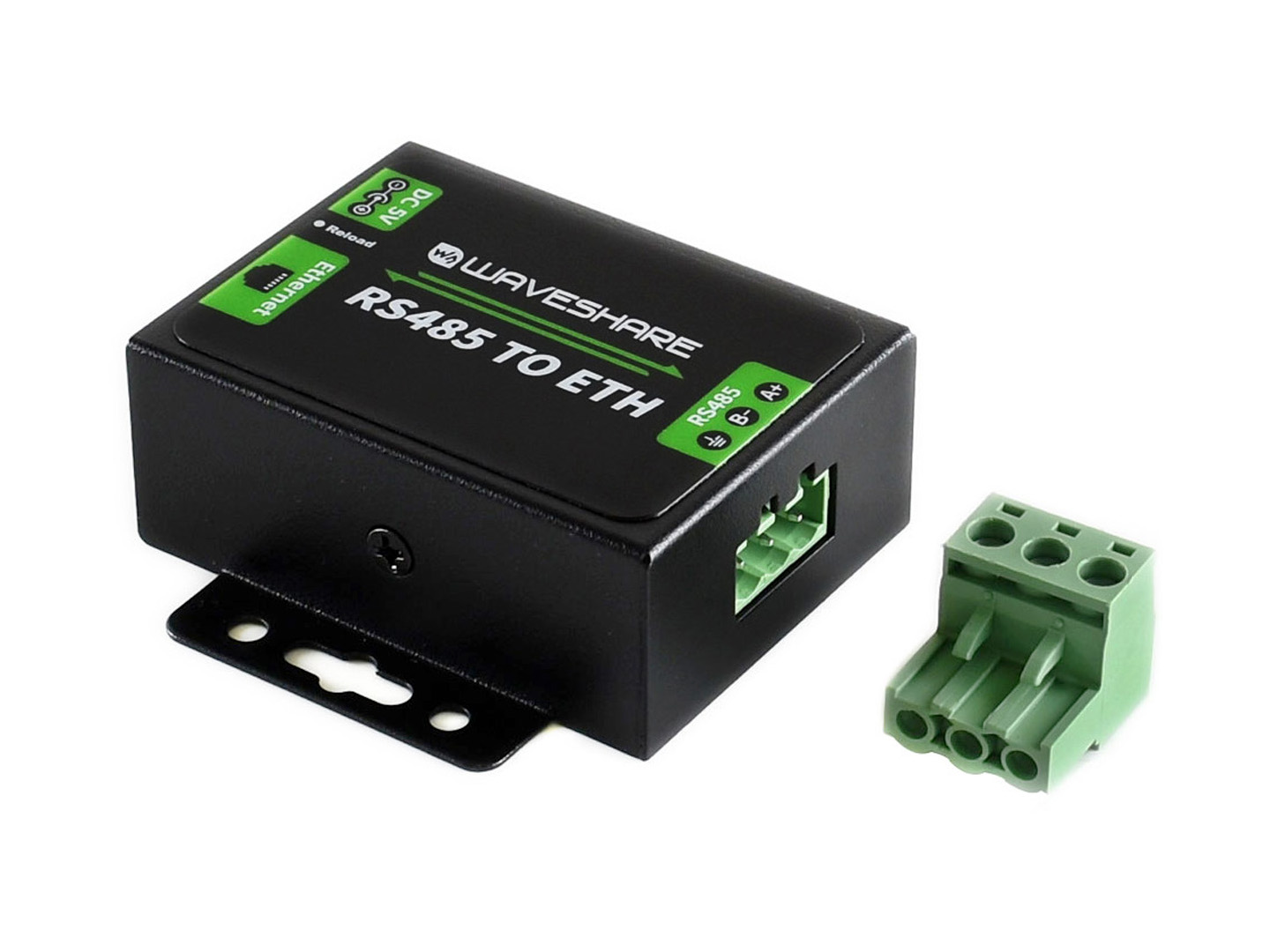

- Steckverbinder: Schraubklemme (A+, B-, GND)
- Datenbits: 5bit, 6bit, 7bit, 8bit
- Stoppbits: 1, 2
- Paritätsbit: Keine, Odd, Even, Mark, Space
- Baudrate: 600bps~230,4Kbps
- RX-Cache: 800byte
- Hardware-Flow-Control: keine
- Schnittstellenschutz:
- 2KV ESD-Schutz
- RS485 Pull-up/-down-Register: 2,2KΩ
- Stromversorgung:
- Stromversorgung: 5,0~7,0V (5V empfohlen)
- Betriebsstrom: 150mA (@5V)
- Leistungsaufnahme: <1W
- Schnittstellenschutz: Verpolungsschutz, ESD-Schutz, Überspannungsschutz
- Umgebung:
- Betriebstemperatur: -25~75°C
- Lagerungstemperatur: -40~105°C
Abmessungen
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/RS485_TO_ETH
Auswahlführer
| UART-zu-ETH | RS485-zu-ETH | RS232/485-zu-ETH | 2-CH UART-zu-ETH | |
|---|---|---|---|---|
| Mikrocontroller | Cortex-M0 | Cortex-M0 | Cortex-M4 (Hauptfrequenz bis zu 120MHz) | CH9121 |
| Ethernet | 10/100Mbps Auto-Aushandlung RJ45-Steckverbinder | |||
| Protokoll: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP Client | TCP/UDP | |||
| TX-Cache: 6Kbyte; RX-Cache: 4Kbyte | TX-Cache: 16Kbyte; RX-Cache: 16Kbyte | - | ||
| Serieller Port | UART | RS485 | RS232 und RS485 | UART |
| Baudrate: 600bps~460,8Kbps | Baudrate: 600bps~230,4Kbps | Baudrate: 300~921,6Kbps | ||
| Hardware-Flow-Control: keine | Hardware-Flow-Control: unterstützt | Hardware-Flow-Control: keine | ||
| Datenbits: 5bit, 6bit, 7bit, 8bit | ||||
| Stoppbits: 1, 2 | ||||
| Paritätsbit: Keine, Odd, Even, Mark, Space | ||||
| RX-Cache: 800byte | TX-Cache: 2Kbyte; 2-Cache: 16Kbyte | - | ||
| Framing-Mechanismus: 4-Byte-Packing-Zeit, 400-Byte-Länge | Framing-Mechanismus: 4-Byte-Packing-Zeit, 1600-Byte-Länge, konfigurierbar | - | ||
| Besondere Funktionen | Benutzerdefinierte Heartbeat-Pakete, benutzerdefinierte Registrierungs-Pakete, benutzerdefinierte Webseite, RFC2217-ähnliches Protokoll, KeepAlive-Mechanismus, Zeitüberschreitungs-Wiederstart, Kurzzeitverbindung, Firmware ist über das Netzwerk aufrüstbar | KeepAlive-Mechanismus, Firmware ist über das Netzwerk aufrüstbar | ||
| - | Modbus-Gateway, Websocket (Web-zu-Seriell) | - | ||
| Arbeitsmodi | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client | TCP Server, TCP Client, UDP Server, UDP Client | ||
| Unterstützte Clients | Für TCP Server, anpassbar von 1~16 verbundenen Clients | Für TCP Server, unterstützt 2-CH Socket, bis zu 8 Clients pro Kanal | Für TCP Server, anpassbar von 1~8 verbundenen Clients | |
| Konfiguration | Webseite, Host-Software, serielle Befehle | Host-Software, serielle Befehle | ||
| Isolierungsschutz | Stromversorgung: Verpolungsschutz, ESD-Schutz, Überspannungsschutz | |||
| Ethernet: 1,5KV elektromagnetische Isolierung | ||||
| - | 2KV ESD-Schutz, 2,2KΩ Pull-up/-down-Register | - | ||
| - | Blitzschutz, Überstromschutz | - | ||
| Stromversorgung | 3,3V/5V | 5~7V | 5~36V | 3,3V/5V |
| Betriebsstrom | 150mA@5V | 110mA@5V | 86,5mA@5V | 140mA@5V |
| Betriebstemperatur | -25～75℃ | -40～85℃ | ||
| Lagerungstemperatur | -40～105℃ | -55℃~125℃ | ||
| Abmessungen | 50,5 × 22,6 × 15mm | 70 × 63,6 × 25mm | 82,8 × 85,7 × 25mm | 53 × 22mm |
Lieferumfang
- RS485-zu-ETH x1
- 5V-Netzteil (EU-Stecker) x1
