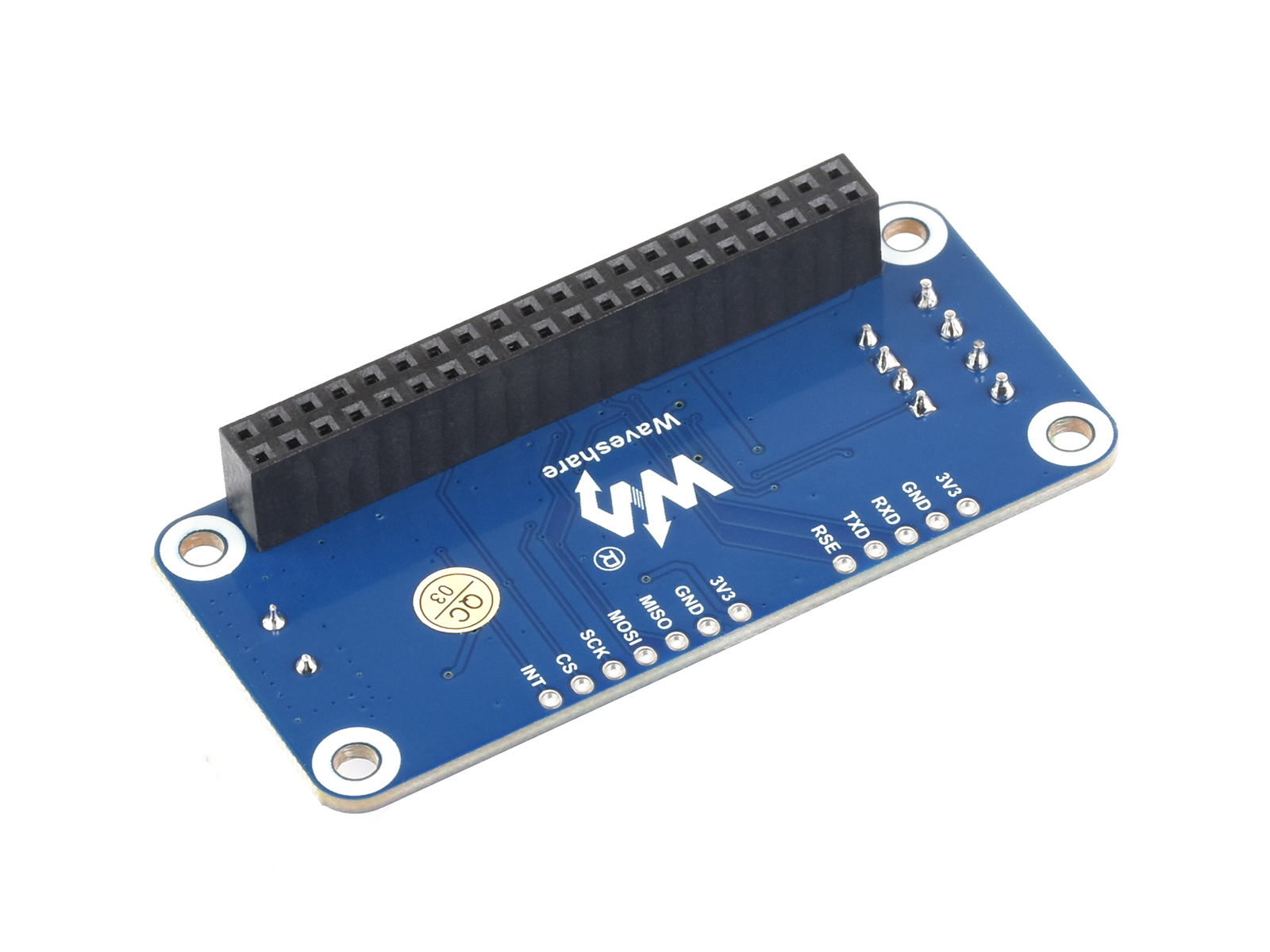

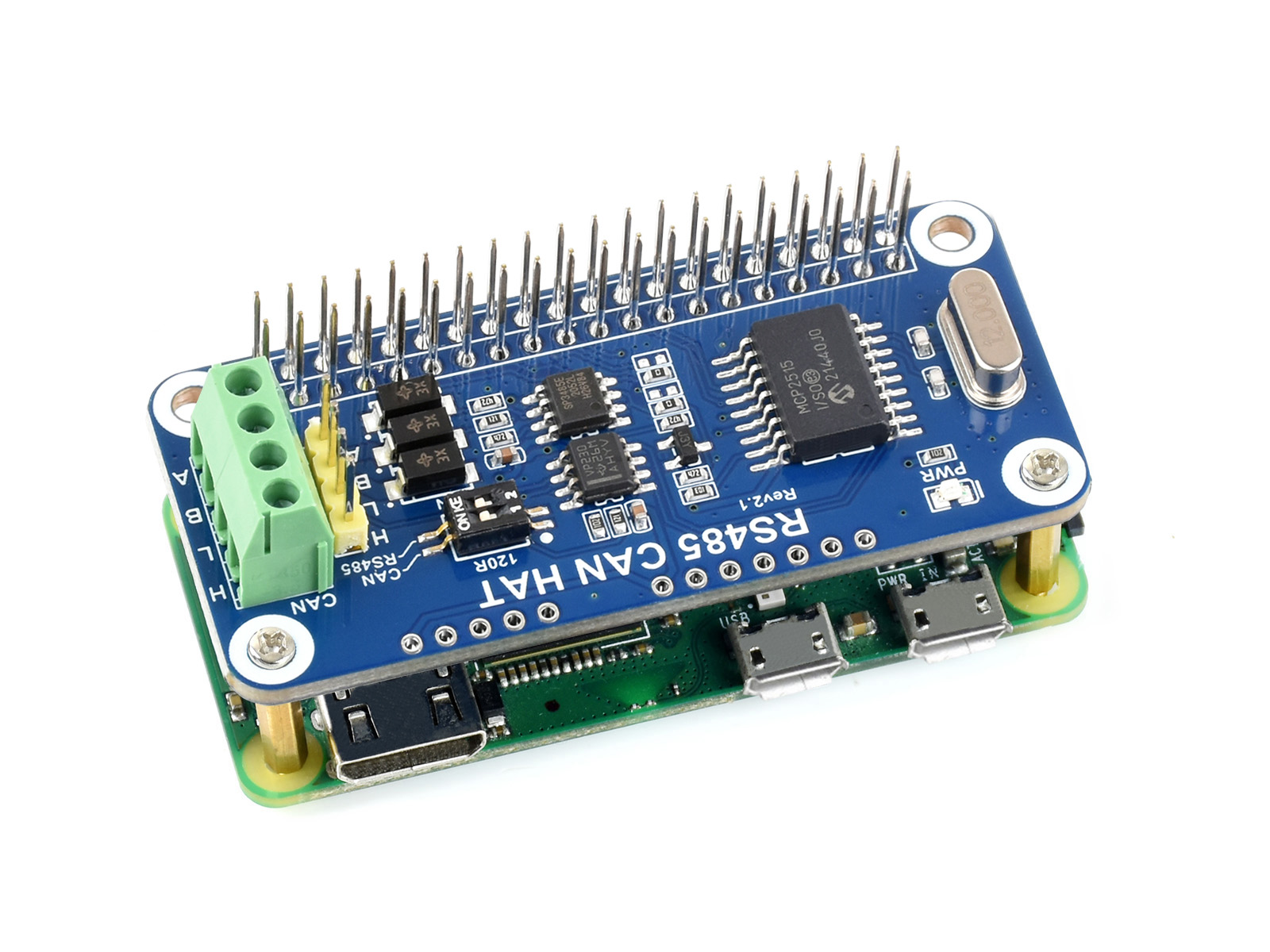

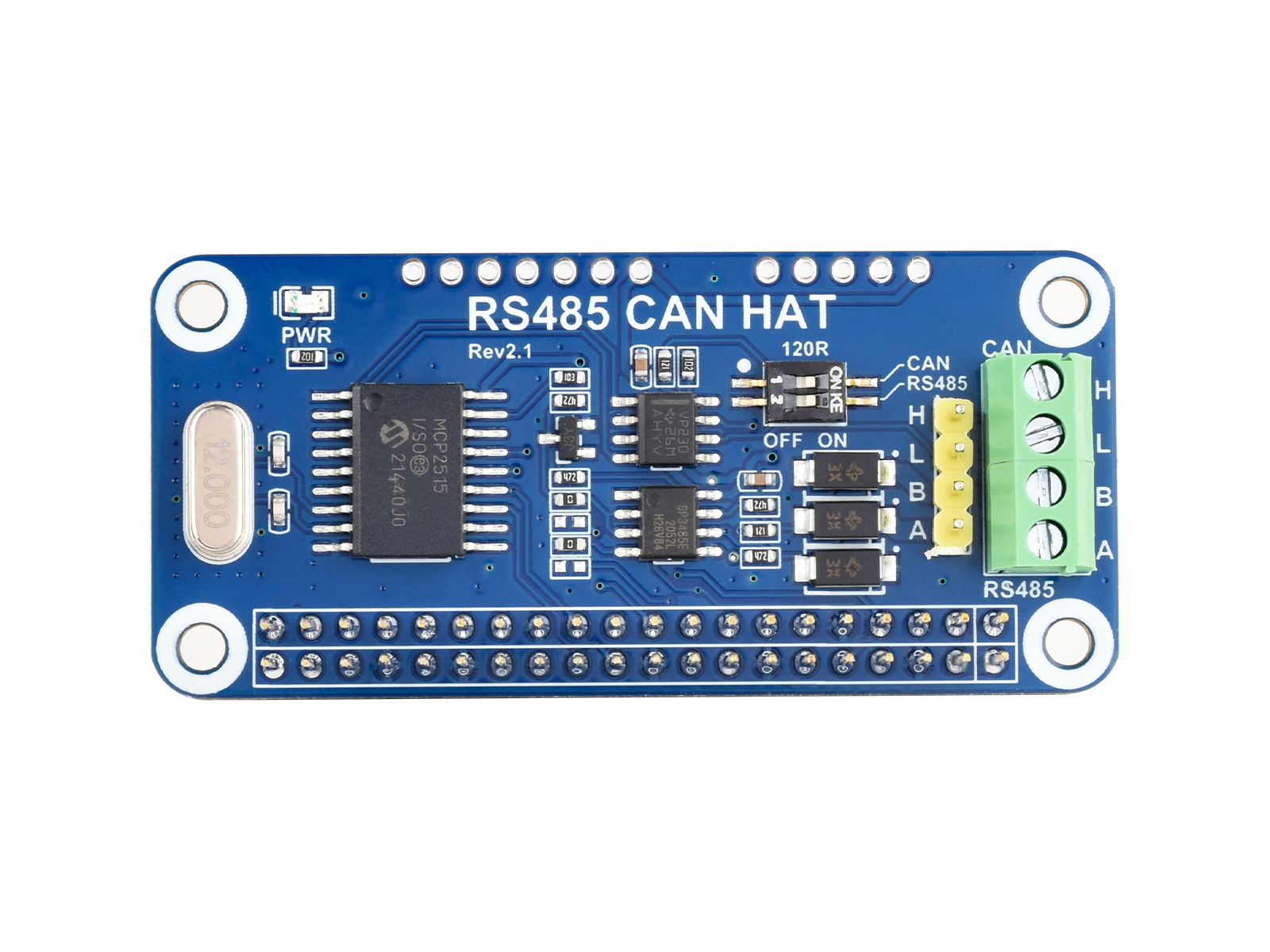

RS485 CAN HAT für Raspberry Pi
Produktinformationen "RS485 CAN HAT für Raspberry Pi"
Ermöglicht stabile Langstrecken-Kommunikation zwischen Raspberry Pi und anderen Geräten
Inklusive Online-Entwicklungsmaterialien und Handbuch
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
- CAN-Funktion, an Bord befindlicher CAN-Controller MCP2515 über SPI-Schnittstelle, an Bord befindlicher Transceiver SIT65HVD230DR
- RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, unterstützt automatische TX/RX-Steuerung ohne Programmierung, an Bord befindlicher Transceiver SP3485
- An Bord befindlicher 120Ω Abschlusswiderstand für RS485- und CAN-Schnittstellen, aktivierbar über DIP-Schalter
- An Bord befindlicher TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis für RS485-Sende-/Empfangsfunktionen, blitzgeschützt und antistatisch
- Reservierter Steuerungsstecker, ermöglicht den Betrieb mit anderen Steuerplatinen
- Inklusive Online-Entwicklungsmaterialien und Handbuch (Beispiele in wiringPi/python)
| CAN-Controller | MCP2515 | Betriebsspannung | 3,3 V |
|---|---|---|---|
| CAN-Transceiver | SIT65HVD230DR | Montagelochgröße | 3,0 mm |
| 485-Transceiver | SP3485 | Abmessungen | 65×30 mm |
Standard-Raspberry-Pi-40PIN-GPIO-Stecker, speziell für Raspberry-Pi-Serie-Platinen angepasst
CAN: an Bord befindlicher CAN-Controller MCP2515 über SPI-Schnittstelle, mit Transceiver SIT65HVD230DR RS485: gesteuert über UART, Halbduplex-Kommunikation, an Bord befindlicher Transceiver SP3485
unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis für RS485-Sende-/Empfangsfunktionen
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- RS485 CAN HAT x1
- RPi-Schraubenpaket (2 Stk.) x1
