RPi-Motorsteuerungsplatine
34,50 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "RPi-Motorsteuerungsplatine"
Kurzbeschreibung: Raspberry Pi Erweiterungsplatine, Leistungsschütz
Übersicht
Die RPi-Motortreiberplatine ermöglicht es Ihrem Pi, zwei Gleichstrommotoren ODER einen Schrittmotor anzusteuern. Sie ist die ideale Wahl für den Bau eines mobilen Roboters auf Basis von Raspberry Pi.
Eigenschaften
- Standard-Raspberry-Pi-40-Pin-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienplatinen
- Freescale-H-Brücken-Treiber MC33886, steuert Gleichstrommotoren zur Drehung in beide Richtungen
- Eingebauter 5-V-Regler, versorgt Raspberry Pi mit Strom
- Eingebauter IR-Empfänger, zur Fernsteuerung des Roboters
- Mehrfachschutzschaltung, hervorragende Stabilität
- 2-A-Selbstrückstell-Sicherung, schützt Ihren Pi
- Der Treiberchip verfügt über Kurzschlussschutz bei hohem Ausgangsstrom und Unterspannungsabschaltung
- Polaritätsumkehrschutz für den Motoranschluss
- Sperrdiode für die Stromversorgung
- Eingangsspannungsbereich: 7 V~40 V
- Ausgangsstrom pro Motor: bis zu 5 A
- Versorgungsstrom für Raspberry Pi: bis zu 2 A
Bestandteile der Platine
- Raspberry Pi GPIO-Schnittstelle: zum Anschluss des Raspberry Pi
- Motorschraubklemme: zum Anschluss der Motoren
- Externer Stromanschluss
- 74LVC4245AD: Spannungspegelwandler-Chip, Puffervorrichtung
- MC33886: Motortreiber-Chip
- LM2596-5.0: 5-V-Regler
- Stromversorgungsanzeige
- Stromversorgungsselektion für Raspberry Pi
- AUS: Raspberry Pi versorgt die Motortreiberplatine
- AN: Motortreiberplatine versorgt den Raspberry Pi
Fotos

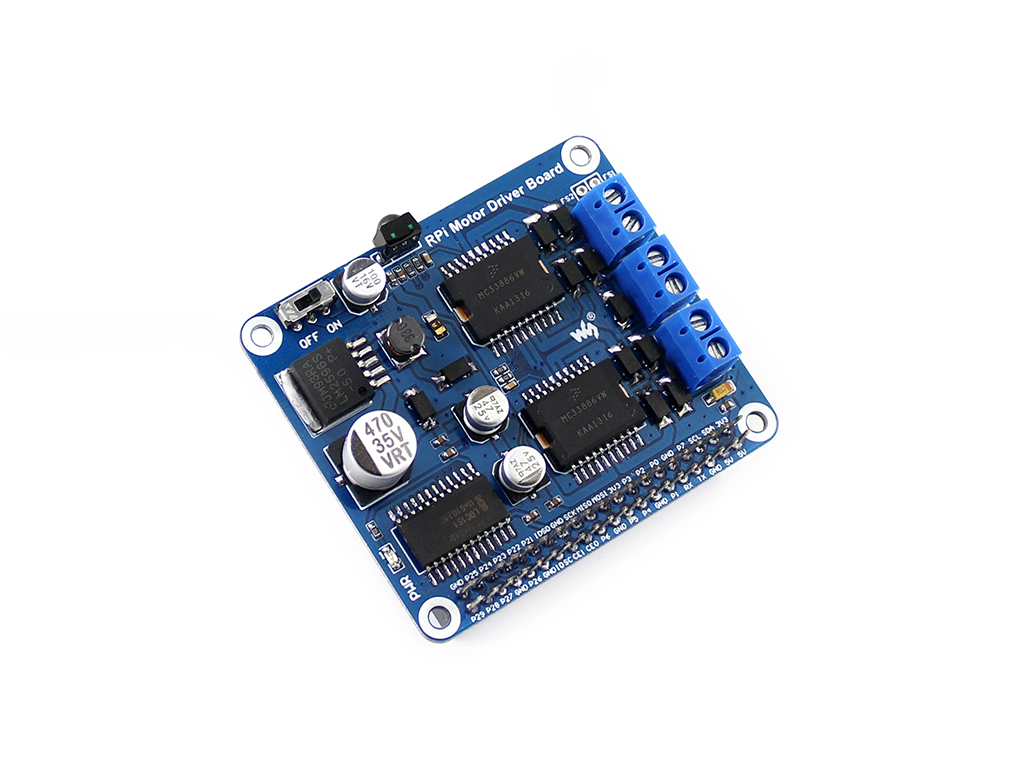

RPi-Motortreiberplatine
RPi-Motortreiberplatine, Rückansicht

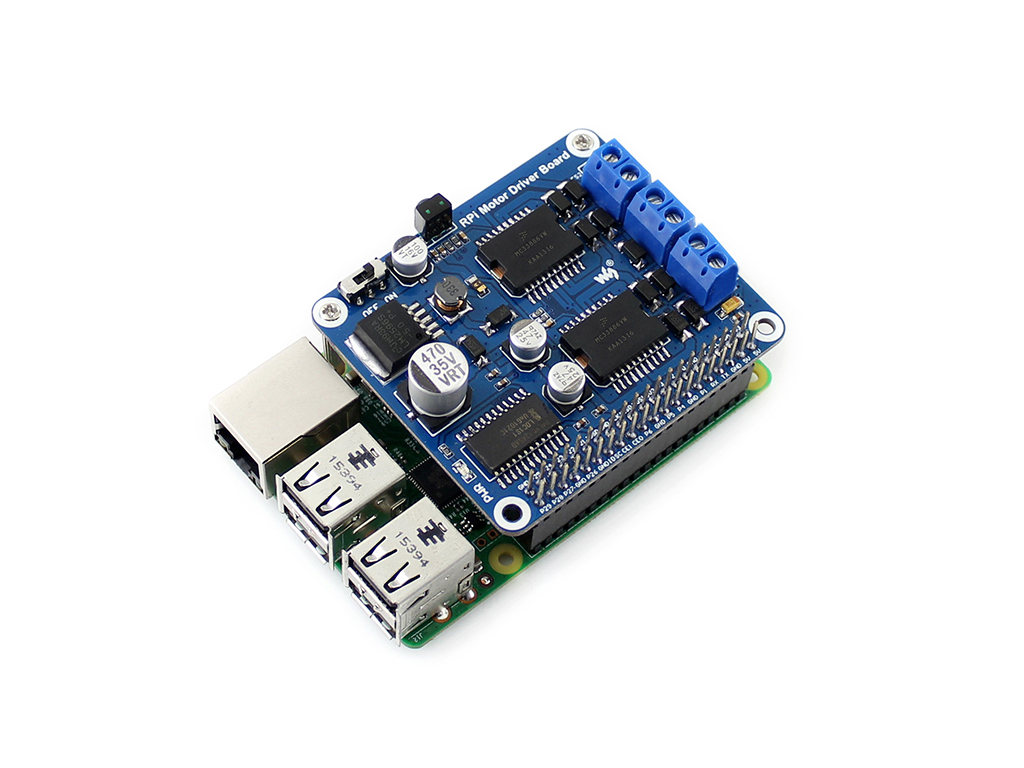

RPi-Motortreiberplatine verbunden mit Raspberry Pi
Fernsteuerung des mobilen RobotersHinweis: Fotos dienen NUR als Referenz, andere Platinen/Module/Zubehörteile sind NICHT im Preis enthalten.
Abmessungen
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/RPi_Motor_Driver_Board
Lieferumfang
- RPi-Motortreiberplatine x 1
- RPi-Schraubenpackung (2 Stk.) x 1
