RP2040 Mikrocontroller-Entwicklungsboard, mit 1,28-Zoll-Rundtouch-LCD, Kompakte Größe, Beschleunigungssensor und Gyroskop-Sensor
27,36 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL24580
Produktinformationen "RP2040 Mikrocontroller-Entwicklungsboard, mit 1,28-Zoll-Rundtouch-LCD, Kompakte Größe, Beschleunigungssensor und Gyroskop-Sensor"
RP2040 Mikrocontroller-Entwicklungsboard, mit 1,28-Zoll-Rund-Touch-LCD, Kompakte Größe, Beschleunigungssensor und Gyroskop-Sensor
RP2040-Touch-LCD-1.28
Basierend auf Raspberry Pi RP2040
Eigenschaften
RP2040-Touch-LCD-1.28 ist ein kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare entwickelt wurde. Es hat eine winzige Größe und verfügt über ein integriertes 1,28-Zoll-Kapazitivtouchdisplay, einen Lithium-Ionen-Akku-Lademanager, einen 6-Achsen-Sensor (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) und vieles mehr, was die Entwicklung und schnelle Integration in Produkte erleichtert.
Zu den wichtigsten Funktionen gehören:
- RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich
- Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt bis zu 133 MHz
- 264 KB SRAM und 16 MB onboard Flash-Speicher
- Type-C-Anschluss, immer auf dem neuesten Stand, einfacher zu verwenden
- Onboard 1,28-Zoll-Kapazitivtouchdisplay, 240×240 Auflösung, 65K Farben
- Lithium-Akku-Lade-/Entladeanschluss, geeignet für mobile Geräte
- USB 1.1 mit Geräte- und Host-Unterstützung
- Stromsparender Schlaf- und Ruhezustand
- Drag-and-Drop-Programmierung über Massenspeicher per USB
- Präzise Uhr und Timer on-chip
- Temperatursensor
- 6 × GPIO-Pin über SH1.0-Anschluss
Kleine Größe, mehr Möglichkeiten durch Touch
Geeignet für die Entwicklung verschiedener intelligenter Geräte, kann die Mensch-Maschine-Interaktionsfunktion realisieren
Dual-Core-Arm-Prozessor
Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt bis zu 133 MHz
Unterstützt C/C++, MicroPython, Arduino
Umfassendes SDK, Entwicklungsressourcen und Tutorials, damit Sie schnell einsteigen können

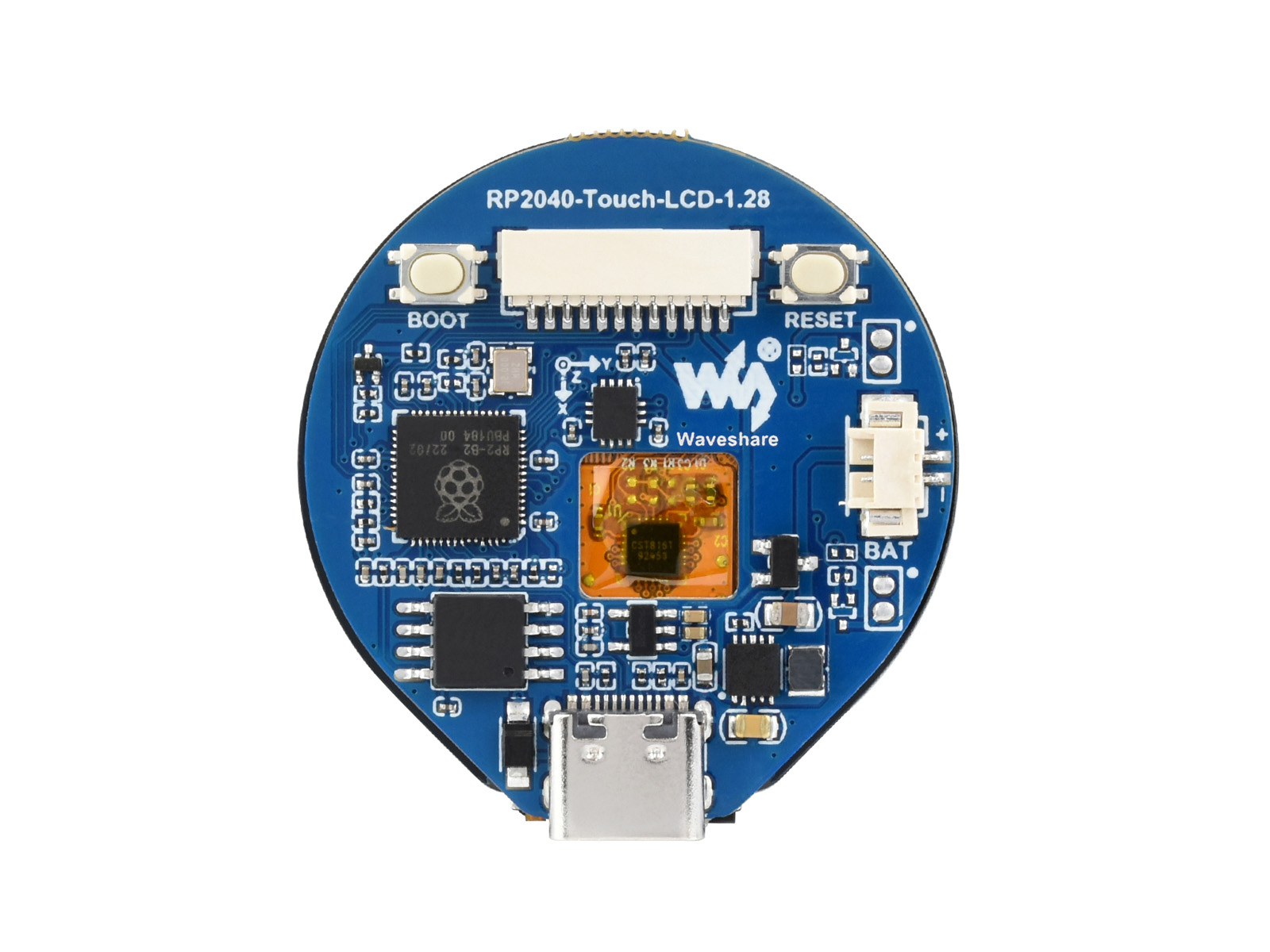

Was ist an Bord
- USB Type-C-Anschluss unterstützt USB1.1-Hosts und Slave-Geräte
- ETA6096 hocheffizienter Lithium-Akku-Lademanager
- RT9013-33GB 500mA Low-Dropout, rauscharmer, ultraschneller LDO
- W25Q128JVSIQ 16MB NOR-Flash
- RP2040 Dual-Core-Prozessor, bis zu 133 MHz Betriebshäufigkeit
- QMI8658 6-Achsen-IMU mit 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor
- BOOT-Taste Beim Zurücksetzen drücken, um in den Download-Modus zu wechseln
- RESET-Taste
- MX1.25-Akkuanschluss MX1.25 2P-Anschluss, für 3,7V-Lithium-Akku, unterstützt Laden und Entladen
Pin-Definition

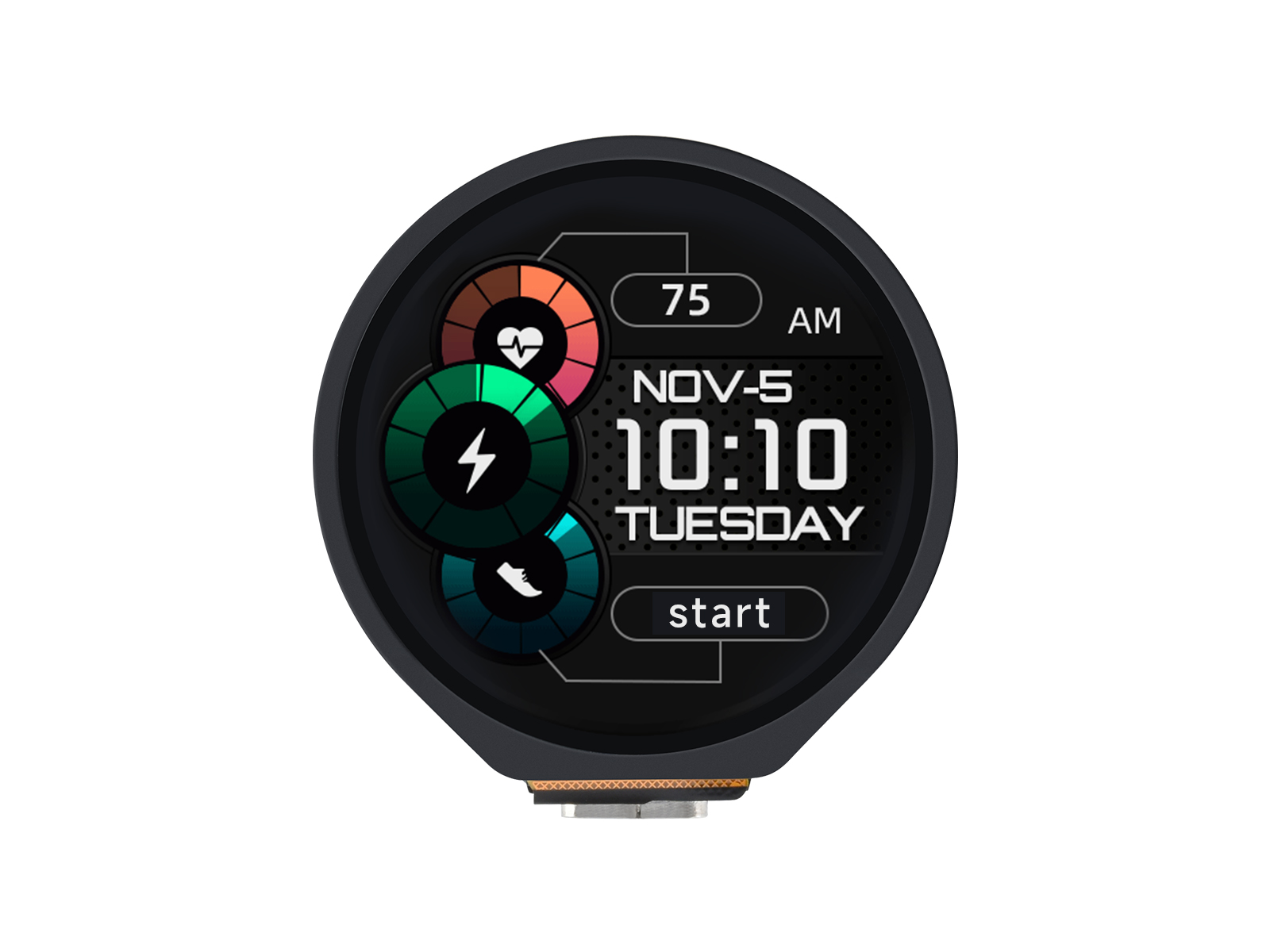

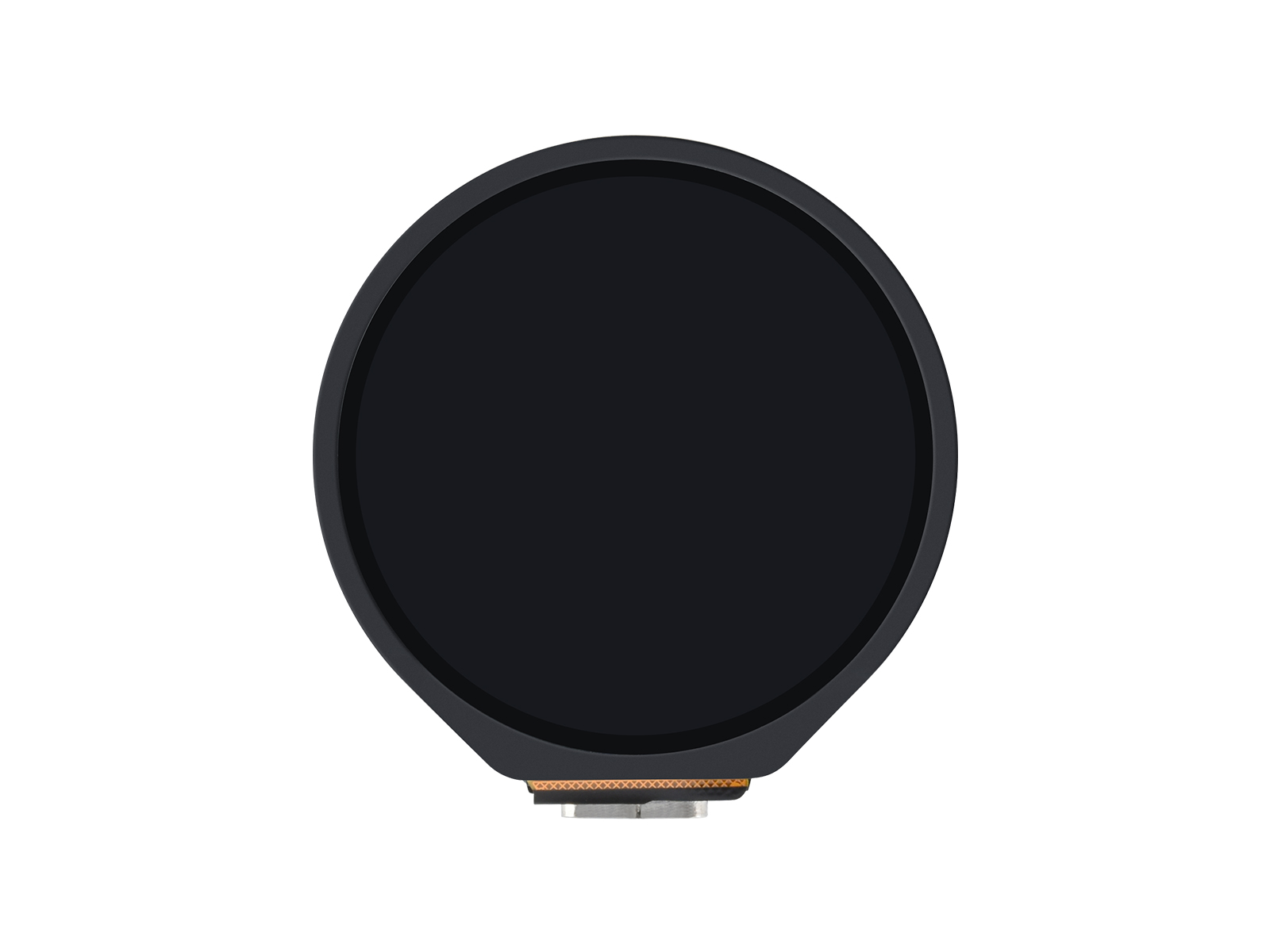

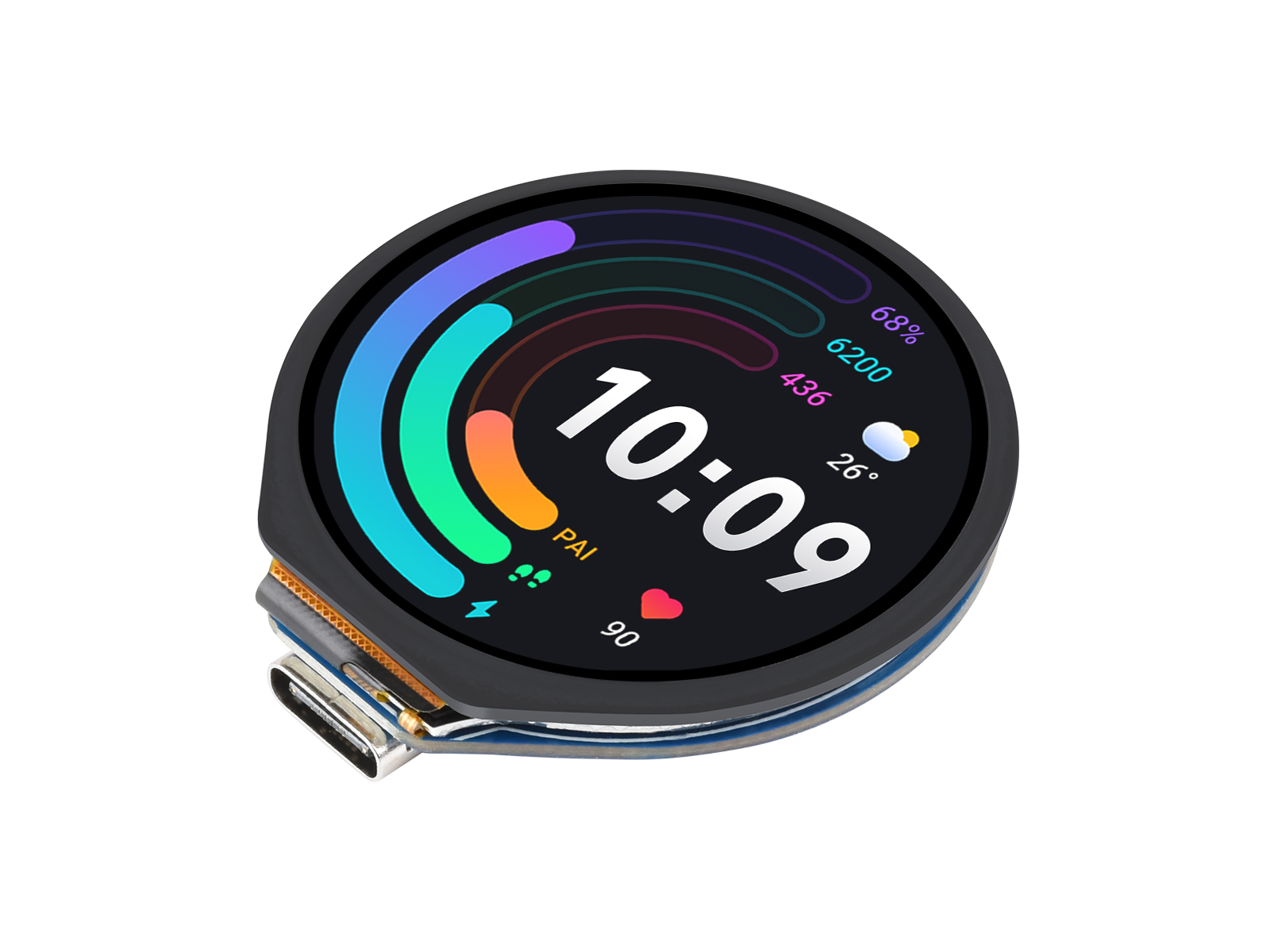

Produktansicht
Außenmaße
Pico-Produktauswahl
| PRODUKT | Spannungsregler-Chip | USB | Flash | Lithium-Akku-Anschluss | Onboard-LCD |
|---|---|---|---|---|---|
| RP2350-Chip | |||||
 Raspberry Pi Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Raspberry Pi Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | mit WLAN und Bluetooth |
 Raspberry Pi Pico 2 WH | DC-DC, 800mA | Micro USB | 4MB | - | mit WLAN und Bluetooth |
 CAN-Version | DC-DC, 2000mA | Type-C | 4MB | - | CAN-Schnittstelle |
 Type-A-Version | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C-Version | LDO, 800mA | Type-C | 4MB | - | - |
 Tiny-Version | LDO, 800mA | Separater Type-C-Port-Adapter | 4MB | - | Separates Adapterboard-Design, Anpassung an USB Type-C-Port über FPC |
 RGB-Matrix-Version | LDO, 800mA | Type-C | 16MB | - | Onboard 8 x 8 RGB-LED-Matrix |
 ETH-Port-Version | LDO, 800mA | Type-C | 4MB | - | mit Ethernet-Port |
 USB-Version | LDO, 500mA | Type-A, Type-C | 2MB | - | mit PIO-USB Type-A und USB Type-C-Port |
 Kernplatine | LDO, 800mA | Separater Type-C-Port-Adapter | 16MB | - | - |
 Wireless-Plus-Version | LDO, 800mA | Type-C | 16MB | - | Unterstützt WLAN und Bluetooth |
 1,28-Zoll-Rund-LCD-Version | LDO, 300mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-Touch-LCD-Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-Touch-LCD |
 1,43-Zoll-Rund-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,43-Zoll-AMOLED-Touch-LCD |
 1,64-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,64-Zoll-AMOLED-Touch-LCD |
 1,75-Zoll-Rund-Touch-AMOLED-Version | DC-DC, 2000mA LDO,300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,75-Zoll-AMOLED-Touch-LCD |
 1,8-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA LDO，300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,8-Zoll-AMOLED-Touch-LCD |
 1,46-Zoll-Rund-Touch-Version | DC-DC, 2000mA | Type-C | 16MB | - | 1,46-Zoll-Touch-LCD |
 1,47-Zoll-LCD-Version | LDO, 300mA | Type-C | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,47-Zoll-LCD-USB-Version | LDO, 300mA | Type-A | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,54-Zoll-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,54-Zoll-IPS-LCD |
 1,54-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,54-Zoll-IPS-Touch-LCD |
 1,69-Zoll-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,69-Zoll-Touch-LCD |
 2-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,1-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Gewölbtes-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,1-Zoll-2.5D-Gewölbtes-Touch-LCD |
 2,41-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,41-Zoll-Touch-AMOLED |
 2,8-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,8-Zoll-IPS-Touch-LCD |
 2,8-Zoll-Rund-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,8-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 3,49-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 3,49-Zoll-IPS-Touch-LCD |
 3,5-Zoll-Touch-LCD-Version | DC-DC, 2000mALDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 3,5-Zoll-Touch-LCD |
 4-Zoll-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4-Zoll-IPS-LCD, RGB-Schnittstelle |
 4-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 4,3-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4,3-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-Touch-LCD-Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 7-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-LCD-Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 7-Zoll-IPS-LCD, RGB-Schnittstelle |
 0,96-Zoll-LCD-Version | DC-DC, 2000mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 0,96-Zoll-IPS-LCD |
 Plus-Version | DC-DC, 2000mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | - |
 DVI-Port-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
| RP2040-Chip | |||||
 Raspberry Pi Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | mit WLAN |
 Raspberry Pi Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | mit WLAN |
 Raspberry Pi Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Raspberry Pi Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A-Version | LDO, 500mA | Type-A | 4MB | - | - |
 Mini-Version | LDO, 800mA | Type-C | 2MB | - | - |
 Tiny-Version | LDO, 500mA | Separater Type-C-Port-Adapter | 2MB | - | Separates Adapterboard-Design, Anpassung an USB Type-C-Port über FPC |
 RGB-Matrix-Version | LDO, 500mA | Type-C | 2MB | - | Onboard 5×5 RGB-LED-Matrix |
 BLE-Version | LDO, 300mA | Separater Type-C-Port-Adapter | 2MB | - | Unterstützt Bluetooth 5.1, separates Adapterboard-Design, Anpassung an USB Type-C-Port über FPC |
 ETH-Port-Version | LDO, 500mA | Type-C | 4MB | - | mit Ethernet-Port |
 0,99-Zoll-Rund-LCD mit Gehäuse-Version | LDO, 500mA | Type-C | 2MB | - | 0,99-Zoll-IPS-LCD, CNC-Metalldgehäuse |
 1,28-Zoll-Rund-LCD-Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-LCD mit Gehäuse-Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD, CNC-Metalldgehäuse |
 1,28-Zoll-Rund-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-Touch-LCD |
 1,28-Zoll-Rund-Touch-LCD mit Gehäuse-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-Touch-LCD, CNC-Metalldgehäuse |
 1,69-Zoll-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,69-Zoll-Touch-LCD |
 1,85-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,85-Zoll-Touch-LCD |
 0,96-Zoll-LCD-Version | DC-DC, 1800mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 0,96-Zoll-IPS-LCD |
 Plus-Version | DC-DC, 1800mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | - |
 DVI-Port-Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
 Cam & LCD-Version | - | Type-C | 16MB | - | Onboard-Graustufenkamera und 1,14-Zoll-IPS-LCD-Display |
Lieferumfang
- RP2040-Touch-LCD-1.28 x1
- SH1.0 12PIN-Kabel x1
