RP2040 MCU-Board, mit 1,28-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor
Produktnummer:
WSAL22668
Produktinformationen "RP2040 MCU-Board, mit 1,28-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor"
RP2040 MCU-Board, mit 1,28-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor
RP2040 MCU-Board mit LCD
Basierend auf Raspberry Pi RP2040
Eigenschaften
RP2040-LCD-1.28 ist eine kostengünstige, leistungsstarke MCU-Board, entwickelt von Waveshare. Kompakte Größe mit integriertem 1,28-Zoll-Rund-LCD-Display, Li-Ion-Akku-Lademanagement, 6-Achsen-Sensor (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) und so weiter, Anpassung aller GPIO- und Debug-Pins, was die Entwicklung und schnelle Integration in Produkte erleichtert.
Zu den wichtigsten Funktionen gehören:
- RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich
- Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt bis zu 133 MHz
- 264 KB SRAM und 2 MB onboard Flash-Speicher
- Type-C-Anschluss, hält es auf dem neuesten Stand, einfacher zu verwenden

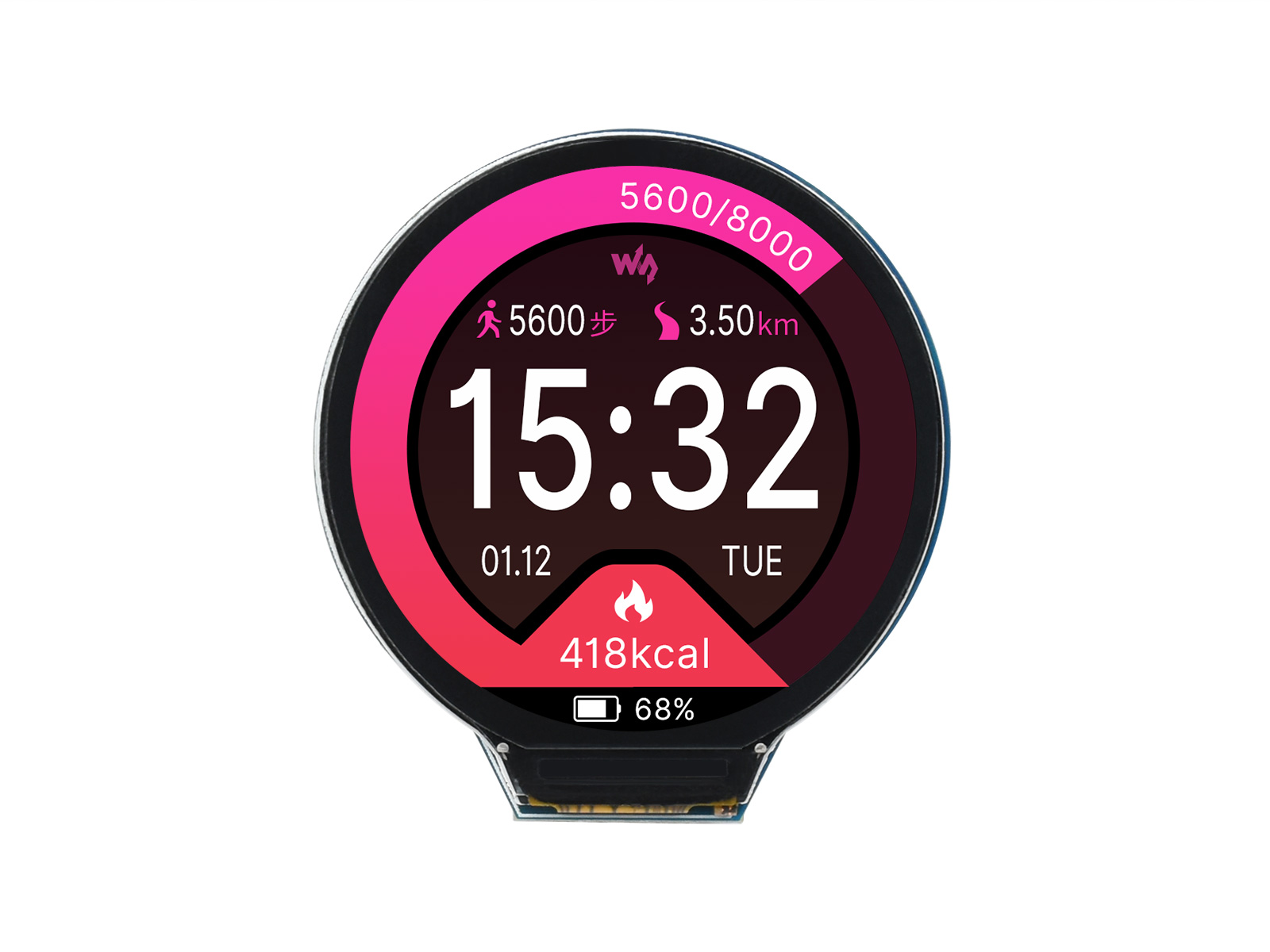

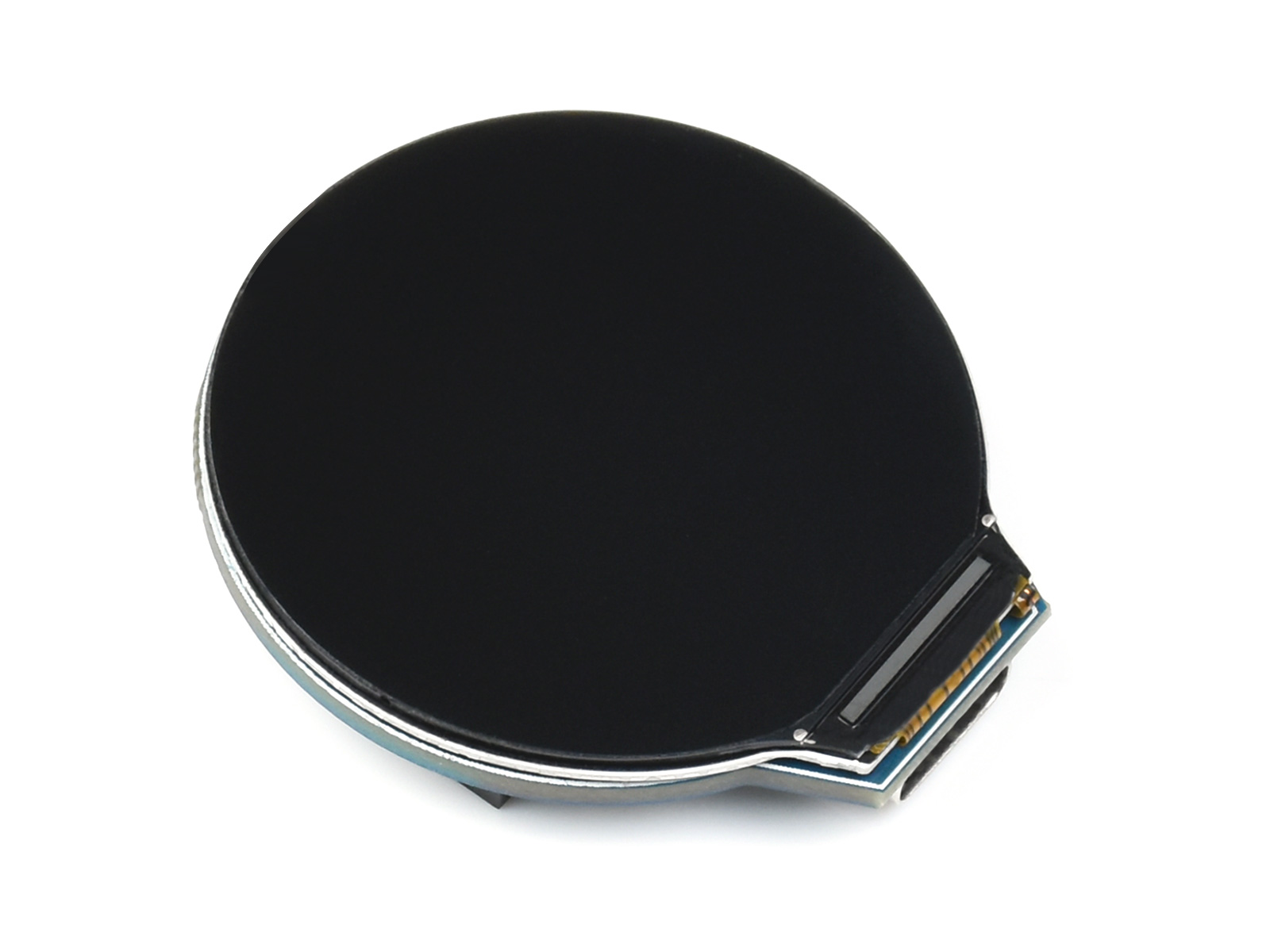

- Onboard 1,28-Zoll 240×240 Pixel 65K farbenfrohes IPS-LCD-Display für klare Farbbilder
- Lithium-Akku-Lade-/Entladeanschluss, geeignet für mobile Geräte
- Alle GPIO-Pins werden über 1,27 mm Rastermaß-Buchsenleisten angepasst (insgesamt 30 Pins, aber einige Pins wurden mit der internen Schaltung verbunden, bitte beachten Sie das Wiki für Details bei der Multiplexing)
- USB 1.1 mit Geräte- und Host-Unterstützung
- Stromsparender Schlaf- und Ruhezustand
- Drag-and-Drop-Programmierung über Massenspeicher über USB
- 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC, 16 × steuerbare PWM-Kanäle
- Präziser Taktgeber und Timer on-chip
- Temperatursensor
- Beschleunigte Gleitkomma-Bibliotheken on-chip
- 8 × programmierbare I/O (PIO)-State-Machines für benutzerdefinierte Peripherieunterstützung
C/C++, MicroPython-Unterstützung
Umfassendes SDK, Entwicklungsressourcen, Tutorials, um Ihnen den Einstieg zu erleichtern
Dual-Core-Arm-Prozessor
Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt bis zu 133 MHz
30 × multifunktionale GPIO-Pins
konfigurierbare Pin-Funktion, ermöglicht flexible Entwicklung und Integration

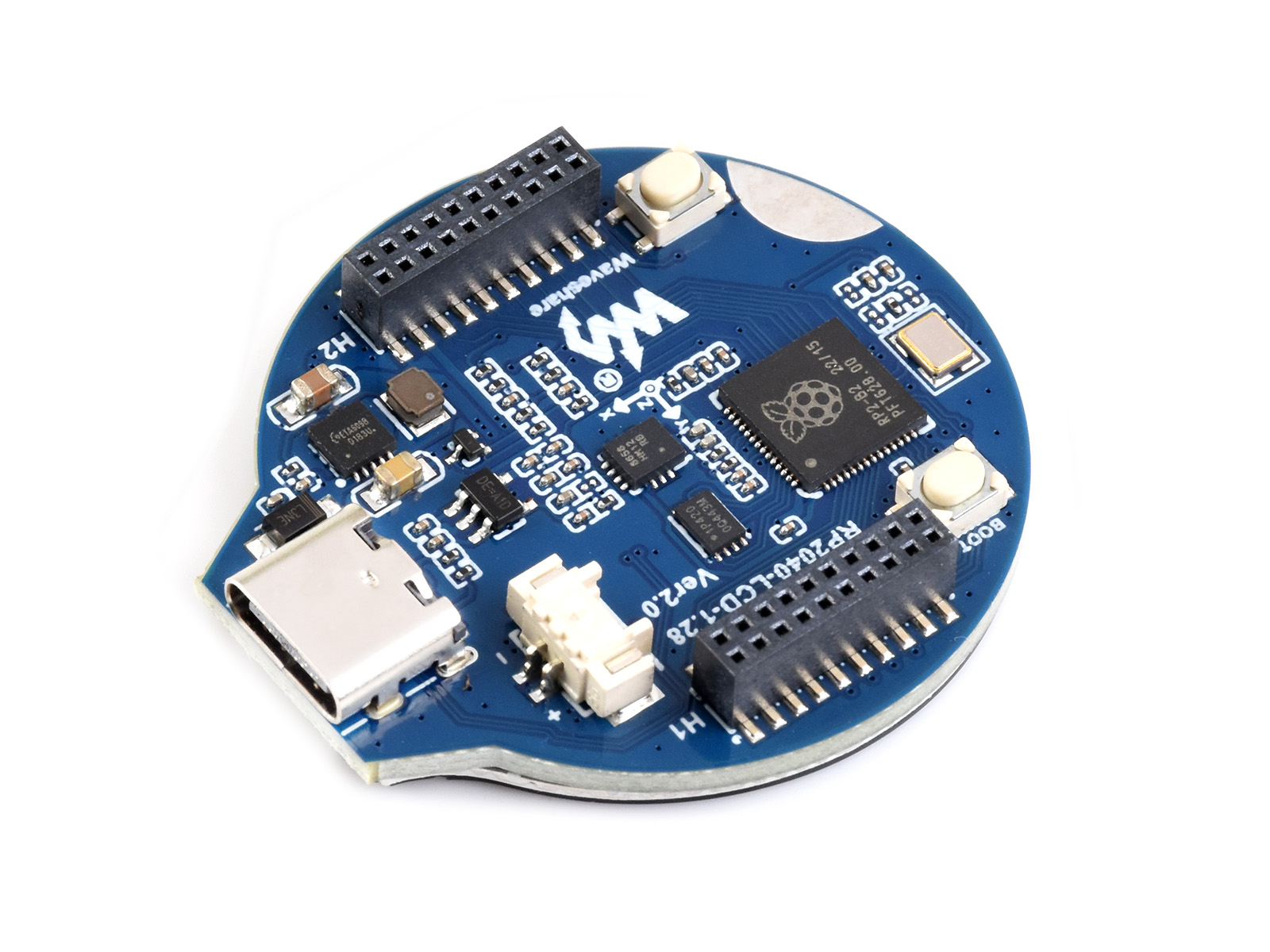

Was ist an Bord
- USB Type-C-Anschluss USB 1.1 mit Geräte- und Host-Unterstützung
- ETA6096 hocheffizienter Lithium-Akku-Laderegler
- Akku-Anschluss MX1.25-Anschluss, für 3,7V Lithium-Akku, ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig
- QMI8658 IMU, enthält einen 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor
- 1,27 mm Rastermaß-Leisten Anpassung aller GPIO- und Debug-Pins
- W25Q16JVUXIQ 2MB NOR-Flash
- RP2040 Dual-Core-Prozessor, bis zu 133 MHz Betriebshäufigkeit
- RESET-Taste
- BOOT-Taste drücken beim Zurücksetzen, um in den Download-Modus zu gelangen
Außenmaße
Pico-Produktauswahl
| PRODUKT | Spannungsregler-Chip | USB | Flash | Lithium-Akku-Anschluss | Onboard-LCD |
|---|---|---|---|---|---|
| RP2350-Chip | |||||
 Raspberry Pi Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Raspberry Pi Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 Raspberry Pi Pico 2 WH | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 CAN ver. | DC-DC, 2000mA | Type-C | 4MB | - | CAN-Schnittstelle |
 Type-A ver. | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C ver. | LDO, 800mA | Type-C | 4MB | - | - |
 Tiny ver. | LDO, 800mA | Separater Type-C-Port-Adapter | 4MB | - | Separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 RGB Matrix ver. | LDO, 800mA | Type-C | 16MB | - | Onboard 8 x 8 RGB-LED-Matrix |
 ETH Port ver. | LDO, 800mA | Type-C | 4MB | - | mit Ethernet-Port |
 USB ver. | LDO, 500mA | Type-A, Type-C | 2MB | - | mit PIO-USB Type-A und USB Type-C-Port |
 Kernplatine | LDO, 800mA | Separater Type-C-Port-Adapter | 16MB | - | - |
 Wireless Plus ver. | LDO, 800mA | Type-C | 16MB | - | Unterstützt Wi-Fi und Bluetooth |
 1,28-Zoll-Rund-LCD ver. | LDO, 300mA | Type-C | 4MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-Touch-LCD ver. | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-IPS-Touch-LCD |
 1,43-Zoll-Rund-Touch-AMOLED ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,43-Zoll-AMOLED-Touch-LCD |
 1,64-Zoll-Touch-AMOLED ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,64-Zoll-AMOLED-Touch-LCD |
 1,75-Zoll-Rund-Touch-AMOLED ver. | DC-DC, 2000mA LDO,300mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,75-Zoll-AMOLED-Touch-LCD |
 1,8-Zoll-Touch-AMOLED ver. | DC-DC, 2000mA LDO，300mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,8-Zoll-AMOLED-Touch-LCD |
 1,46-Zoll-Rund-Touch ver. | DC-DC, 2000mA | Type-C | 16MB | - | 1,46-Zoll-Touch-LCD |
 1,47-Zoll-LCD ver. | LDO, 300mA | Type-C | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,47-Zoll-LCD USB ver. | LDO, 300mA | Type-A | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,54-Zoll-LCD ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,54-Zoll-IPS-LCD |
 1,54-Zoll-Touch-LCD ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,54-Zoll-IPS-Touch-LCD |
 1,69-Zoll-Touch-LCD ver. | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,69-Zoll-Touch-LCD |
 2-Zoll-Touch-LCD ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2,1-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Gewölbtes-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2,1-Zoll-2.5D-Gewölbtes-Touch-LCD |
 2,41-Zoll-Touch-AMOLED ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2,41-Zoll-Touch-AMOLED |
 2,8-Zoll-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2,8-Zoll-IPS-Touch-LCD |
 2,8-Zoll-Rund-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 2,8-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 3,49-Zoll-Touch-LCD ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 3,49-Zoll-IPS-Touch-LCD |
 3,5-Zoll-Touch-LCD ver. | DC-DC, 2000mA LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 3,5-Zoll-Touch-LCD |
 4-Zoll-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 4-Zoll-IPS-LCD, RGB-Schnittstelle |
 4-Zoll-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 4-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 4,3-Zoll-Touch-LCD ver. | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 4,3-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-Touch-LCD ver. | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 7-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-LCD ver. | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 7-Zoll-IPS-LCD, RGB-Schnittstelle |
 0,96-Zoll-LCD ver. | DC-DC, 2000mA | Type-C | 4MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 0,96-Zoll-IPS-LCD |
 Plus ver. | DC-DC, 2000mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | - |
 DVI-Port ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
| RP2040-Chip | |||||
 Raspberry Pi Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Raspberry Pi Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A ver. | LDO, 500mA | Type-A | 4MB | - | - |
 Mini ver. | LDO, 800mA | Type-C | 2MB | - | - |
 Tiny ver. | LDO, 500mA | Separater Type-C-Port-Adapter | 2MB | - | Separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 RGB Matrix ver. | LDO, 500mA | Type-C | 2MB | - | Onboard 5×5 RGB-LED-Matrix |
 BLE ver. | LDO, 300mA | Separater Type-C-Port-Adapter | 2MB | - | Unterstützt Bluetooth 5.1, separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 ETH Port ver. | LDO, 500mA | Type-C | 4MB | - | mit Ethernet-Port |
 0,99-Zoll-Rund-LCD mit Gehäuse ver. | LDO, 500mA | Type-C | 2MB | - | 0,99-Zoll-IPS-LCD, CNC-Metalldgehäuse |
 1,28-Zoll-Rund-LCD ver. | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-LCD mit Gehäuse ver. | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-IPS-LCD, CNC-Metalldgehäuse |
 1,28-Zoll-Rund-Touch-LCD ver. | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-Touch-LCD |
 1,28-Zoll-Rund-Touch-LCD mit Gehäuse ver. | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,28-Zoll-Touch-LCD, CNC-Metalldgehäuse |
 1,69-Zoll-Touch-LCD ver. | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,69-Zoll-Touch-LCD |
 1,85-Zoll-Touch-LCD ver. | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 1,85-Zoll-Touch-LCD |
 0,96-Zoll-LCD ver. | DC-DC, 1800mA | Type-C | 2MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | 0,96-Zoll-IPS-LCD |
 Plus ver. | DC-DC, 1800mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | - |
 DVI-Port ver. | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht das Laden des Akkus und das Versorgen des Boards gleichzeitig) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
 Cam & LCD ver. | - | Type-C | 16MB | - | Onboard-Graustufenkamera und 1,14-Zoll-IPS-LCD-Display |
Lieferumfang
RP2040-LCD-1.28 x1
