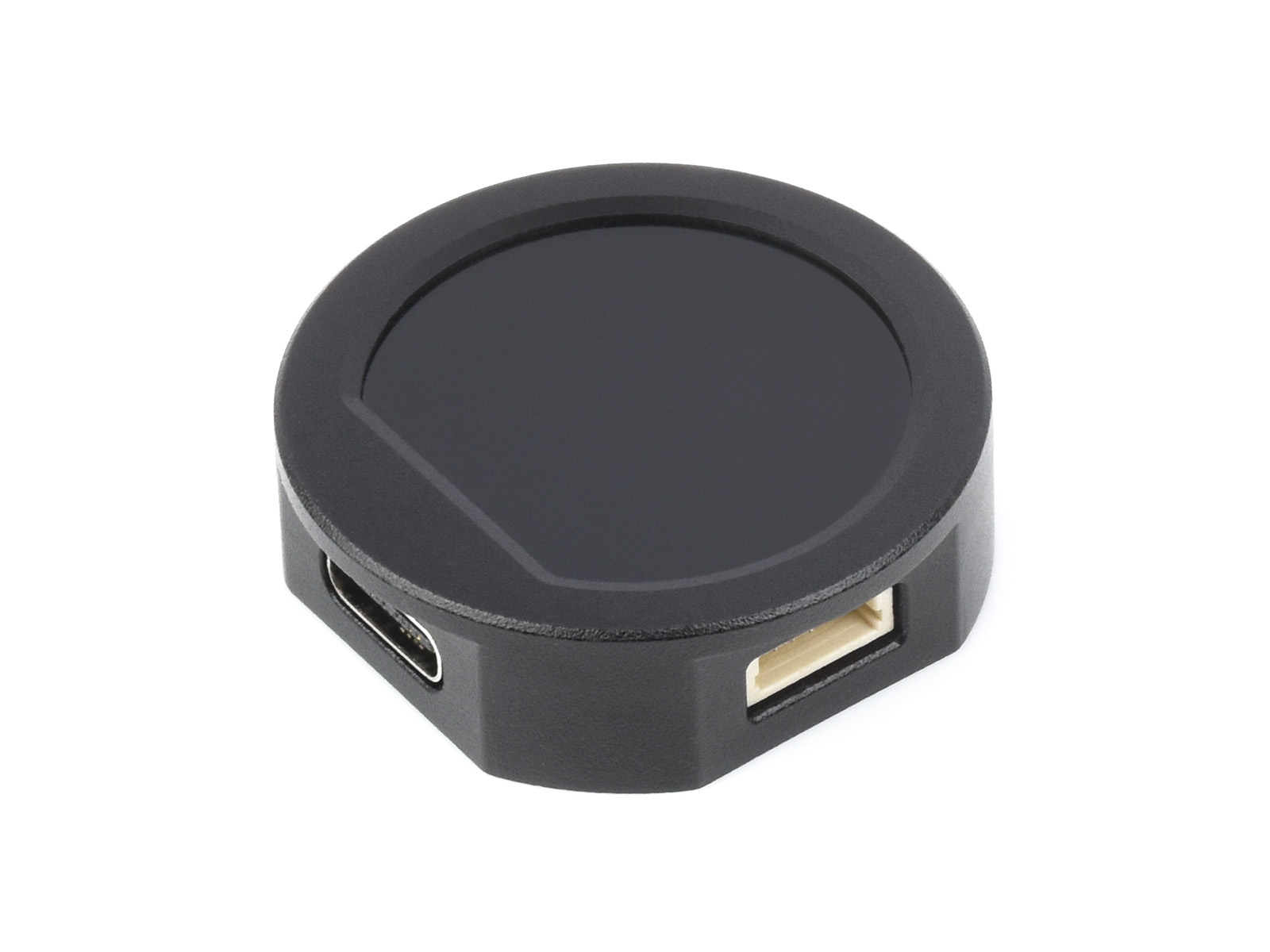

RP2040 MCU-Board, mit 0,99-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor, mit CNC-Metallgehäuse
Produktnummer:
WSAL26372
Produktinformationen "RP2040 MCU-Board, mit 0,99-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor, mit CNC-Metallgehäuse"
RP2040 MCU-Board, mit 0,99-Zoll-Rund-LCD, Beschleunigungssensor und Gyroskop-Sensor, mit CNC-Metallgehäuse
RP2040 MCU-Board mit 0,99-Zoll-LCD
Basierend auf Raspberry Pi RP2040, mit CNC-Metallgehäuse
Eigenschaften
RP2040-LCD-0.99-B ist eine kostengünstige, leistungsstarke MCU-Board, entwickelt von Waveshare. Kompakte Größe mit integriertem 0,99-Zoll-Rund-LCD-Display (mit flachem Boden), 6-Achsen-Sensor (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) und so weiter, Anpassung von 4 × GPIO-Pins über SH1.0 6PIN-Stecker, was die Entwicklung und schnelle Integration in Produkte erleichtert.
Zu den wichtigsten Funktionen gehören:
- RP2040-Mikrocontroller-Chip, entwickelt von Raspberry Pi im Vereinigten Königreich
- Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt mit bis zu 133 MHz
- 264 KB SRAM und 2 MB onboard-Flash-Speicher
- Type-C-Anschluss, hält es auf dem neuesten Stand, einfacher zu verwenden

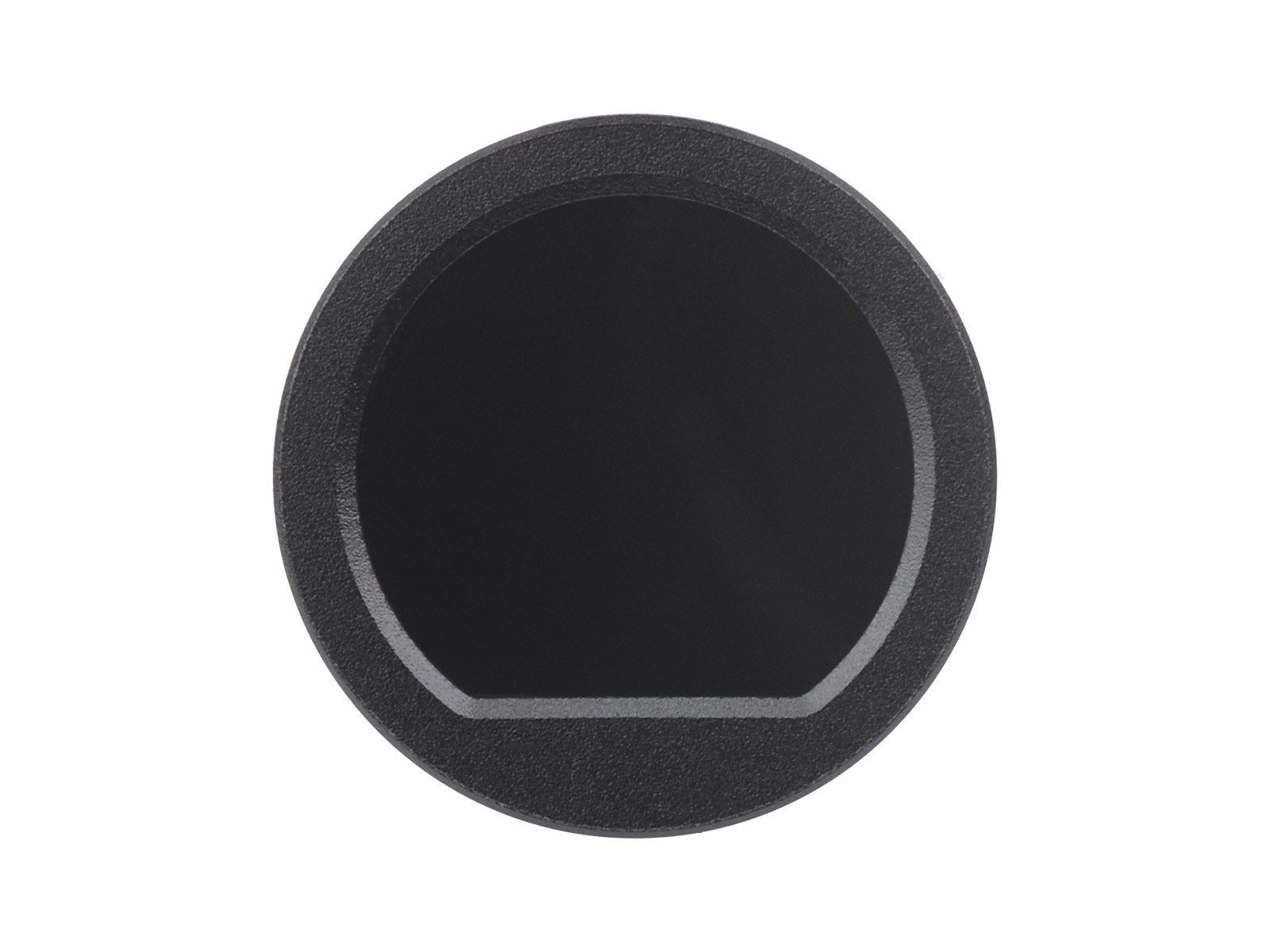

- Onboard 0,99-Zoll 128×115 Pixel 65K farbiges IPS-LCD-Display (mit flachem Boden) für klare Farbbilder
- 4 × GPIO-Pins werden über SH1.0 6PIN-Stecker angepasst
- CNC-Metallgehäuse mit Acryl-mattierter Bodenplatte
- USB 1.1 mit Device- und Host-Unterstützung
- Stromsparender Schlaf- und Ruhezustand
- Drag-and-Drop-Programmierung über Massenspeicher per USB
- 2 × I2C, 4 × 12-Bit-ADC
- Präziser Taktgeber und Timer on-chip
- Temperatursensor
- Beschleunigte Gleitkomma-Bibliotheken on-chip
- 8 × programmierbare I/O (PIO)-State-Machines für benutzerdefinierte Peripherieunterstützung
Unterstützt C/C++, MicroPython, Arduino
Umfassendes SDK, Entwicklungsressourcen, Tutorials, um Ihnen den einfachen Einstieg zu ermöglichen

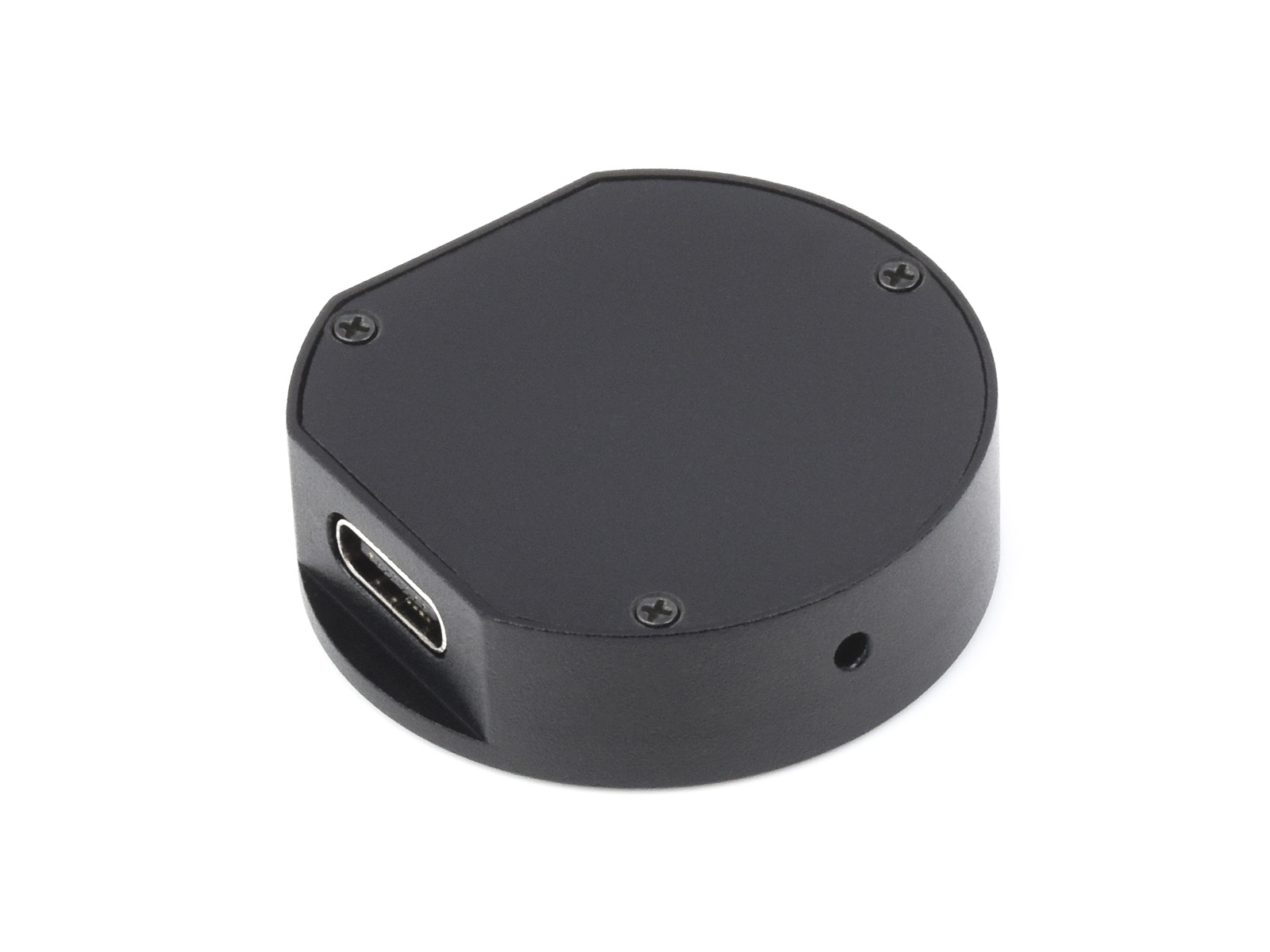

CNC-Metallgehäuse
CNC-Metallgehäuse mit Acryl-mattierter Bodenplatte
Dual-Core-Arm-Prozessor
Dual-Core-Arm-Cortex-M0+-Prozessor, flexibler Takt mit bis zu 133 MHz
Onboard-Komponenten
- USB Type-C-Anschluss zur Programmierung, USB 1.1 mit Device- und Host-Unterstützung
- RT9013-33GB 500mA Low-Dropout, rauscharmer, ultraschneller LDO
- QMI8658C IMU, enthält einen 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor
- W25Q16JVUXIQ 2MB NOR-Flash
- RP2040 Dual-Core-Prozessor, bis zu 133 MHz Betriebshäufigkeit
- SH1.0 6PIN-Stecker Anpassung von 4 × GPIO-Pins, die Pin-Reihenfolge ist: GND, 3V3, GP26~GP29
- BOOT-Taste beim Einschalten drücken, um in den Download-Modus zu wechseln
Außenmaße
Pico-Produktauswahl
| PRODUKT | Spannungsregler-Chip | USB | Flash | Lithiumbatterie-Anschluss | Onboard-LCD |
|---|---|---|---|---|---|
| RP2350-Chip | |||||
 Raspberry Pi Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Raspberry Pi Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 Raspberry Pi Pico 2 WH | DC-DC, 800mA | Micro USB | 4MB | - | mit WIFI und Bluetooth |
 CAN-Version | DC-DC, 2000mA | Type-C | 4MB | - | CAN-Schnittstelle |
 Type-A-Version | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C-Version | LDO, 800mA | Type-C | 4MB | - | - |
 Tiny-Version | LDO, 800mA | Separater Type-C-Port-Adapter | 4MB | - | Separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 RGB-Matrix-Version | LDO, 800mA | Type-C | 16MB | - | Onboard 8 x 8 RGB-LED-Matrix |
 ETH-Port-Version | LDO, 800mA | Type-C | 4MB | - | mit Ethernet-Port |
 USB-Version | LDO, 500mA | Type-A, Type-C | 2MB | - | mit PIO-USB Type-A und USB Type-C-Port |
 Kernplatine | LDO, 800mA | Separater Type-C-Port-Adapter | 16MB | - | - |
 Wireless-Plus-Version | LDO, 800mA | Type-C | 16MB | - | Unterstützt Wi-Fi und Bluetooth |
 1,28-Zoll-Rund-LCD-Version | LDO, 300mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-Touch-LCD-Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-Touch-LCD |
 1,43-Zoll-Rund-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,43-Zoll-AMOLED-Touch-LCD |
 1,64-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,64-Zoll-AMOLED-Touch-LCD |
 1,75-Zoll-Rund-Touch-AMOLED-Version | DC-DC, 2000mA LDO,300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,75-Zoll-AMOLED-Touch-LCD |
 1,8-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA LDO，300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,8-Zoll-AMOLED-Touch-LCD |
 1,46-Zoll-Rund-Touch-Version | DC-DC, 2000mA | Type-C | 16MB | - | 1,46-Zoll-Touch-LCD |
 1,47-Zoll-LCD-Version | LDO, 300mA | Type-C | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,47-Zoll-LCD-USB-Version | LDO, 300mA | Type-A | 16MB | - | 1,47-Zoll-IPS-LCD |
 1,54-Zoll-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,54-Zoll-IPS-LCD |
 1,54-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,54-Zoll-IPS-Touch-LCD |
 1,69-Zoll-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,69-Zoll-Touch-LCD |
 2-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,1-Zoll-Touch-LCD |
 2,1-Zoll-Rund-Gewölbtes-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,1-Zoll-2.5D-Gewölbtes-Touch-LCD |
 2,41-Zoll-Touch-AMOLED-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,41-Zoll-Touch-AMOLED |
 2,8-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,8-Zoll-IPS-Touch-LCD |
 2,8-Zoll-Rund-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 2,8-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 3,49-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 3,49-Zoll-IPS-Touch-LCD |
 3,5-Zoll-Touch-LCD-Version | DC-DC, 2000mALDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 3,5-Zoll-Touch-LCD |
 4-Zoll-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4-Zoll-IPS-LCD, RGB-Schnittstelle |
 4-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 4,3-Zoll-Touch-LCD-Version | LDO, 800mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 4,3-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-Touch-LCD-Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 7-Zoll-IPS-Touch-LCD, RGB-Schnittstelle |
 7-Zoll-LCD-Version | DC-DC, 3000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 7-Zoll-IPS-LCD, RGB-Schnittstelle |
 0,96-Zoll-LCD-Version | DC-DC, 2000mA | Type-C | 4MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 0,96-Zoll-IPS-LCD |
 Plus-Version | DC-DC, 2000mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | - |
 DVI-Port-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
| RP2040-Chip | |||||
 Raspberry Pi Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | mit WIFI |
 Raspberry Pi Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Raspberry Pi Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A-Version | LDO, 500mA | Type-A | 4MB | - | - |
 Mini-Version | LDO, 800mA | Type-C | 2MB | - | - |
 Tiny-Version | LDO, 500mA | Separater Type-C-Port-Adapter | 2MB | - | Separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 RGB-Matrix-Version | LDO, 500mA | Type-C | 2MB | - | Onboard 5×5 RGB-LED-Matrix |
 BLE-Version | LDO, 300mA | Separater Type-C-Port-Adapter | 2MB | - | Unterstützt Bluetooth 5.1, separates Adapterboard-Design, Anpassung des USB Type-C-Ports über FPC |
 ETH-Port-Version | LDO, 500mA | Type-C | 4MB | - | mit Ethernet-Port |
 0,99-Zoll-Rund-LCD mit Gehäuse-Version | LDO, 500mA | Type-C | 2MB | - | 0,99-Zoll-IPS-LCD, CNC-Metallgehäuse |
 1,28-Zoll-Rund-LCD-Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD |
 1,28-Zoll-Rund-LCD mit Gehäuse-Version | LDO, 300mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-IPS-LCD, CNC-Metallgehäuse |
 1,28-Zoll-Rund-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-Touch-LCD |
 1,28-Zoll-Rund-Touch-LCD mit Gehäuse-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,28-Zoll-Touch-LCD, CNC-Metallgehäuse |
 1,69-Zoll-Touch-LCD-Version | LDO, 500mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,69-Zoll-Touch-LCD |
 1,85-Zoll-Touch-LCD-Version | DC-DC, 2000mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 1,85-Zoll-Touch-LCD |
 0,96-Zoll-LCD-Version | DC-DC, 1800mA | Type-C | 2MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | 0,96-Zoll-IPS-LCD |
 Plus-Version | DC-DC, 1800mA | Type-C | 4MB/16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | - |
 DVI-Port-Version | LDO, 300mA | Type-C | 16MB | Unterstützung (ermöglicht gleichzeitiges Laden des Akkus und Versorgen der Platine) | Onboard-DVI-Schnittstelle, TF-Kartensteckplatz und PIO-USB-Port |
 Cam & LCD-Version | - | Type-C | 16MB | - | Onboard-Graustufenkamera und 1,14-Zoll-IPS-LCD-Display |
Lieferumfang
- RP2040-LCD-0.99-B x1
- SH1.0 6PIN-Kabel x1
