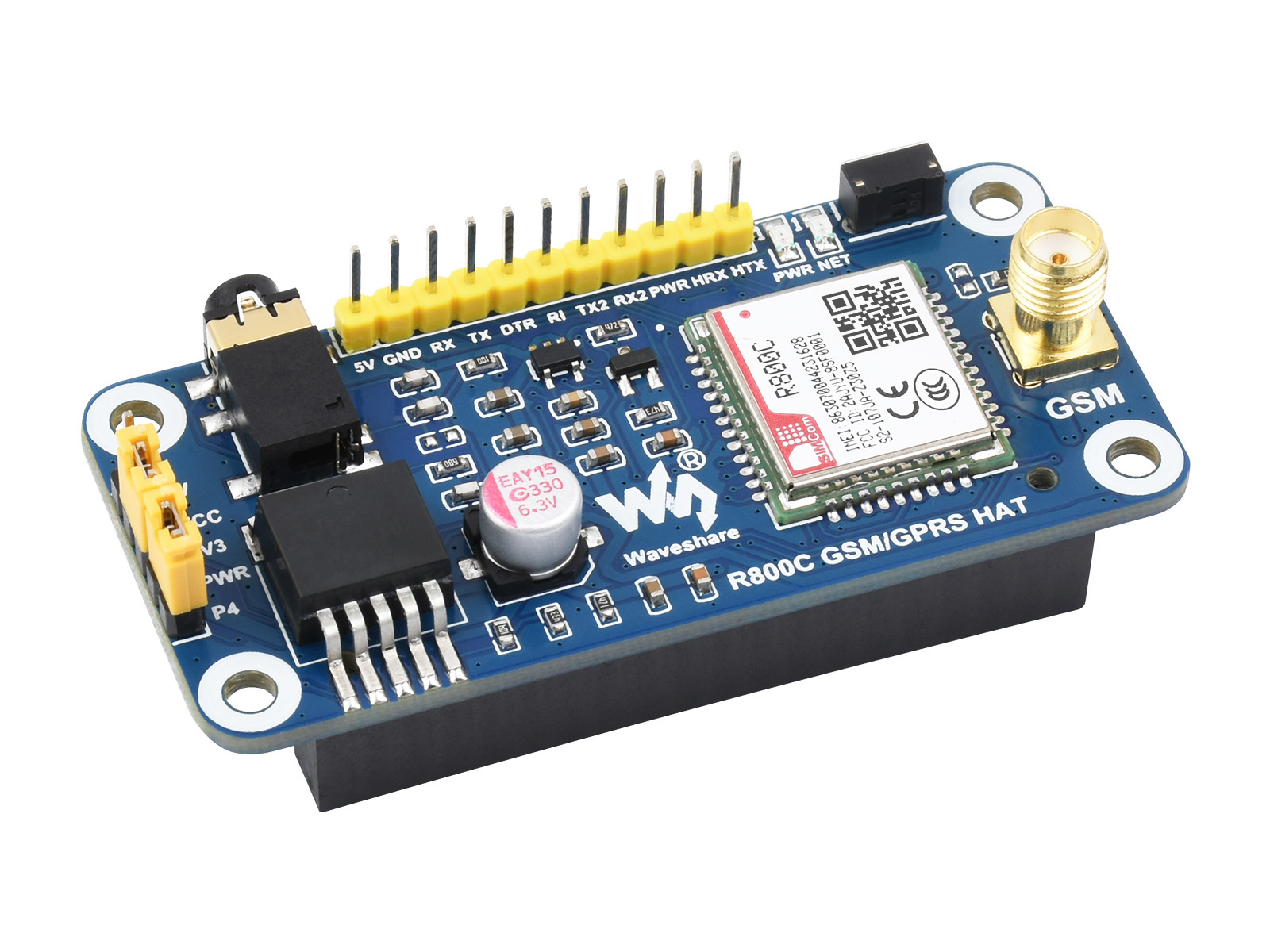

R800C GSM/GPRS HAT für Raspberry Pi
23,79 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "R800C GSM/GPRS HAT für Raspberry Pi"
Unterstützt 2G-Kommunikation, Telefonanruf & SMS
DerR800C GSM/GPRS HAT ist ein praktischer, stromsparender Raspberry Pi HAT mit mehreren Kommunikationsfunktionen: GSM, GPRS und Telefonanruf, geeignet für Länder oder Regionen mit 2G-Netzabdeckung, bis zu 85,6 kbps GPRS-Geschwindigkeit. Er ermöglicht es Ihrem Pi, ganz einfach Telefonate zu führen, Nachrichten zu senden, sich mit dem drahtlosen Internet zu verbinden und so weiter.
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards und Jetson Nano
- Unterstützt SMS, Telefonanruf, GPRS, TCP/IP, DTMF, HTTP, FTP, usw.
- UART-Schnittstelle zum Anschluss von Controller-Boards wie Arduino/STM32
- Onboard-Spannungswandler, standardmäßig 3,3 V, per Jumper auf 5 V umschaltbar
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- SIM-Kartensteckplatz, unterstützt 1,8 V/3 V SIM-Karten
- Baudrate: 2400 bps ~ 115200 bps (115200 bps standardmäßig)
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
- Unterstützt SIM Application Toolkit: GSM 11.14 Release 99
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
| GSM / GPRS / Audio | |
|---|---|
| Frequenzband | GSM: 850/900/1800/1900 MHz Quad-Band-Automatiksuche Konform zu GSM Phase 2/2+ |
| Ausgangsleistung | Klasse 4 (2 W @ 900 MHz) Klasse 1 (1 W @ 1800 MHz) |
| GPRS-Konnektivität | GPRS Multi-Slot Klasse 12/10 (Standard) GPRS Multi-Slot Klasse 1~12 (konfigurierbar) |
| GPRS-Datenfunktion | UL/DL-Geschwindigkeit: ≤85,6 kbps Unterstützt Packet Broadcast Control Channel (PBCCH) Codierungsschemata: CS-1, CS-2, CS-3, CS-4 Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindung Unterstützt Unstructured Supplementary Service Data (USSD) |
| SMS | Unterstützt: MT, MO, CB, Text, PDU SMS-Speicher: SIM-Karte |
| Audio | Sprachkodierungs-/Decodierungsmodus: Half Rate, Full Rate, Enhanced Full Rate, Adaptive Multi Rate Unterstütcht Echounterdrückung Unterstützt Rauschunterdrückung |
| Sonstiges | |
| Stromversorgung | 5 V |
| Logikpegel | 5 V / 3,3 V (Standard) |
| Betriebstemperatur | -40 °C ~ 85 °C |
| Lagertemperatur | -45 °C ~ 90 °C |
| Abmessungen | 30,2 x 65 mm |
Kompatibel mit Raspberry-Pi-Serienboards, Jetson Nano
Verbindung mit Raspberry Pi Zero
Verbindung mit Raspberry Pi 4B
Verbindung mit Jetson Nano
Verbindung mit Jetson Nano LITE
* Nur zur Referenz, die oben genannten Controller-Boards sind nicht im Lieferumfang enthalten.
Telefonate führen oder SMS senden über AT-Befehle, mit Onboard-Audiobuchse

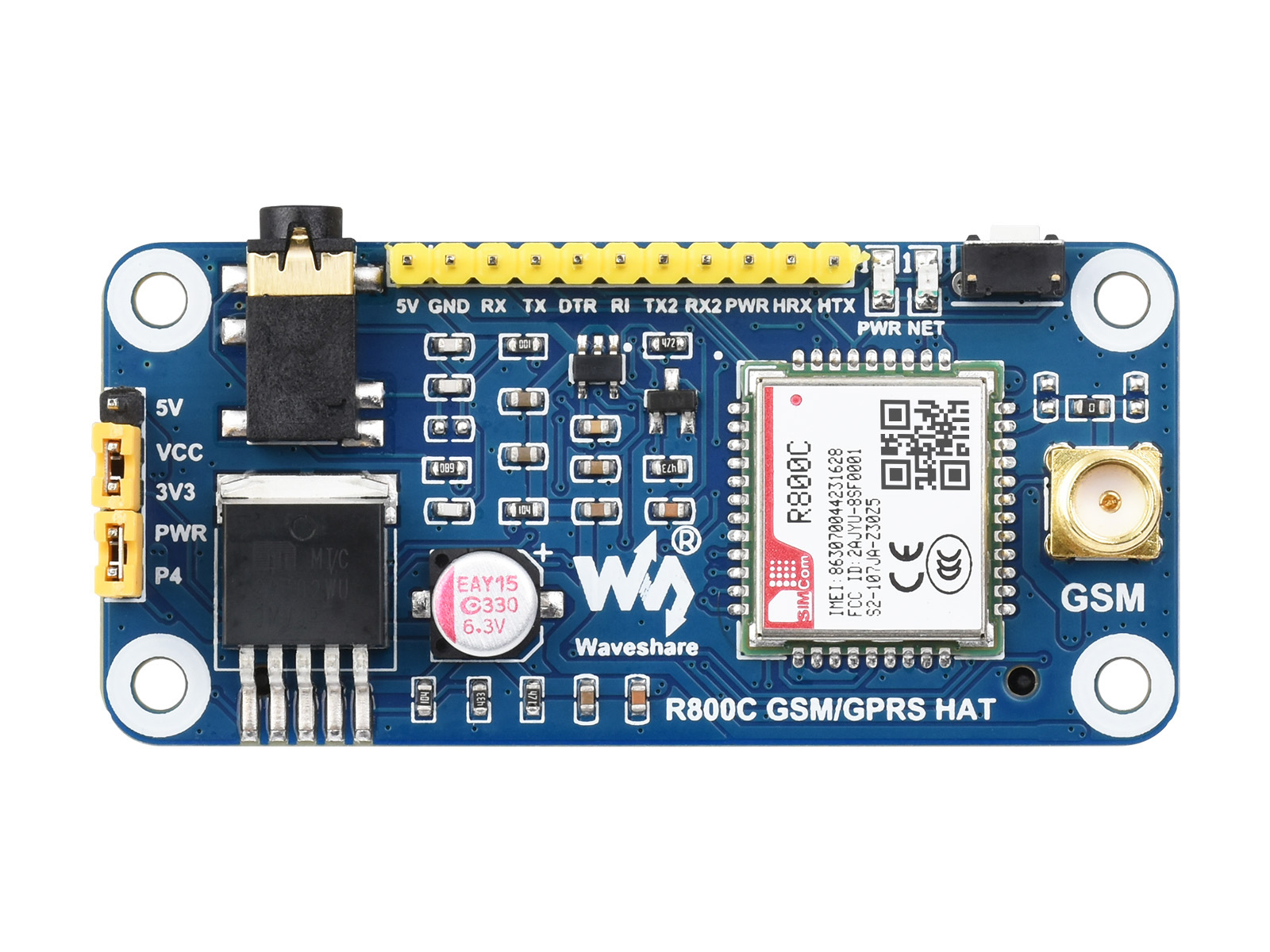

- R800C-Modul
- RT9193-33-Leistungschip
- MIC29302-Leistungschip
- TXS0108EPWR-Spannungswandler wandelt 3,3 V/5 V in 1,8 V um
- Raspberry-Pi-GPIO-Stecker zum Anschluss an Raspberry Pi
- Jumper zur Auswahl der Betriebsspannung VCC-3.3V: Betriebsspannung auf 3,3 V einstellenVCC-5V: Betriebsspannung auf 5 V einstellen
- PWR-Auswahl-Jumper PWR-P4: Start/Stopp über den Raspberry Pi P4-Pin
- 3,5-mm-Kopfhörer/Mikrofon-Buchse
- R800C-Steuerstecker zum einfachen Anschluss an Host-Boards wie STM32
- GSM-Antennenanschluss

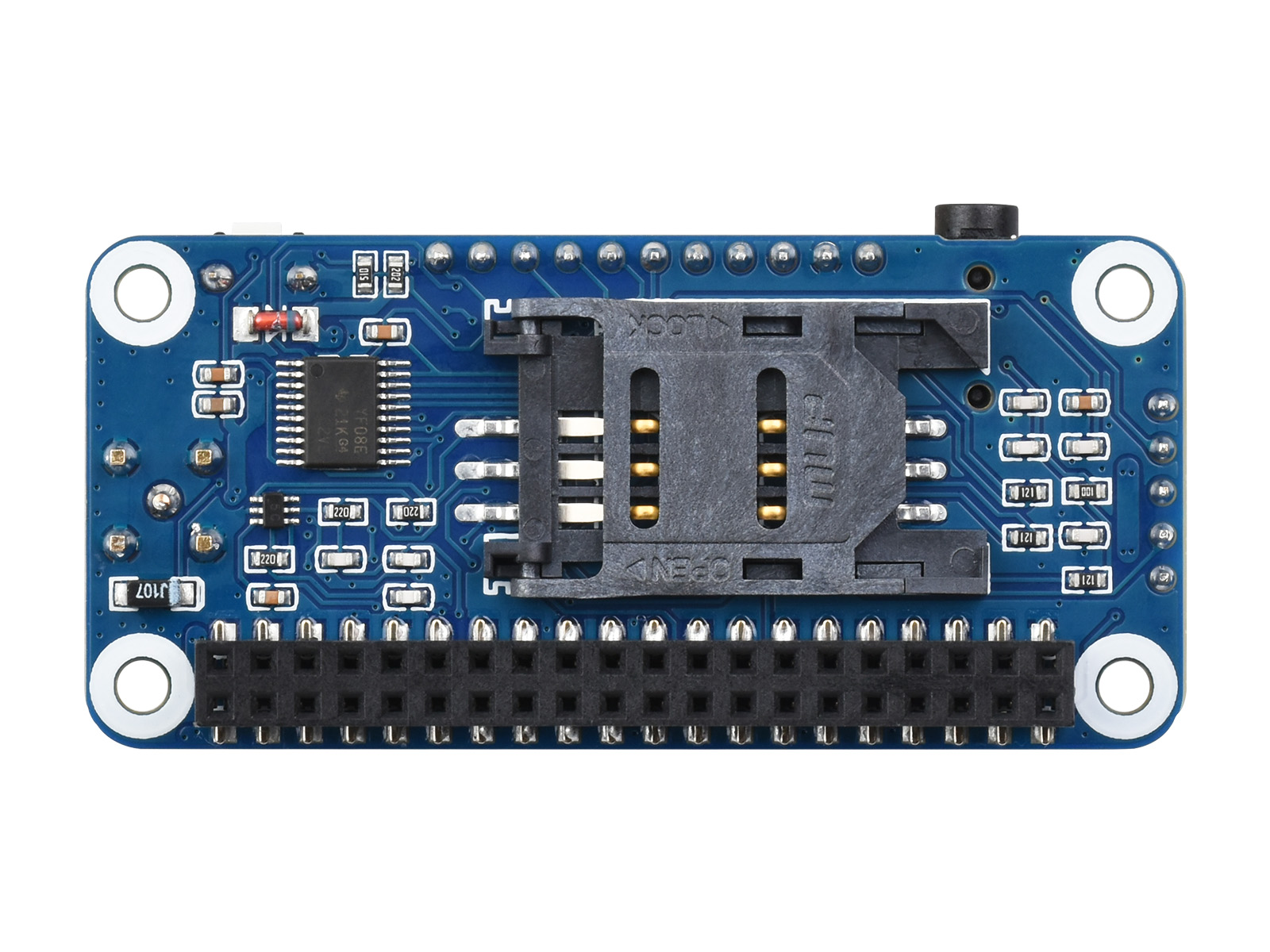

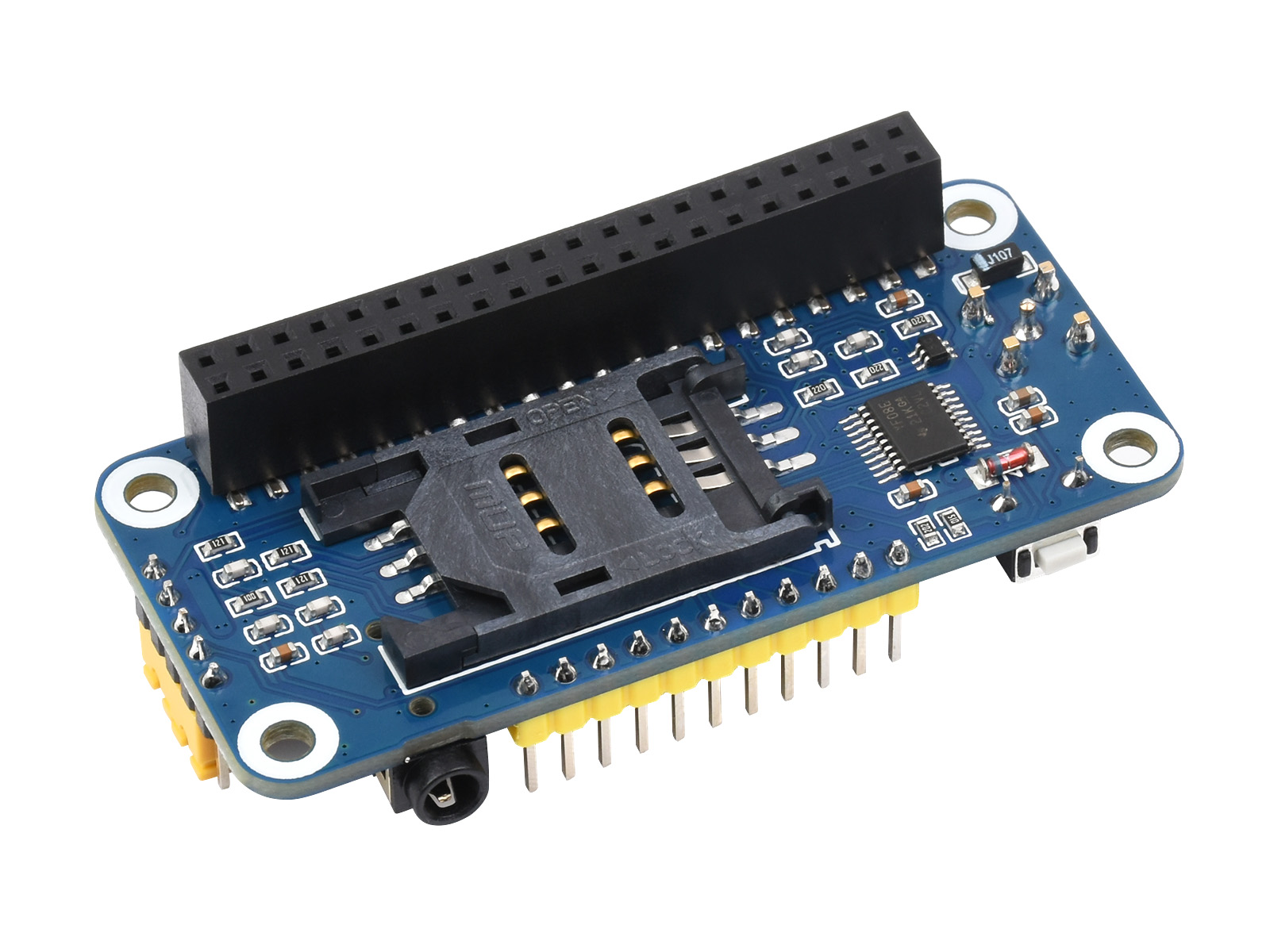

- SIM-Kartensteckplatz
- R800C ein-/ausschalten 1 Sek. drücken, um R800C zu starten. 1 Sek. drücken, um R800C nach dem Booten herunterzufahren.
- NET-Anzeige Schnelles Blinken beim Starten des Moduls, langsames Blinken nach erfolgreicher GSM-Registrierung
- Power-Anzeige
| Produkt | SIM868 | SIM800C | R800C |
|---|---|---|---|
| Frequenzband | |||
| GSM | GSM: 850/900/1800/1900 MHz Quad-Band-Automatiksuche Konform zu GSM Phase 2/2+ | ||
| GNSS | GPS, GLONASS, Beidou | - | |
| Bluetooth | Integrierte AT-BefehleKonform zu Bluetooth-Spezifikation3.0 + EDRUnterstützt Funktionen wie SPP, OPP, HFP/HSP | - | |
| Datenübertragung | |||
| GPRS (Kbps) | 85,6 (DL)/85,6 (UL) | ||
| Sonstiges | |||
| Netzwerkprotokoll | TCP/UDP/HTTP/HTTPS/SSL/TLS/FTP, usw. | ||
| Internetzugang | PPP | ||
| SIM-Kartensteckplatz | 1,8 V/3 V | ||
| UART | Unterstützt UART zum Senden und Empfangen von AT-Befehlen | ||
| USB-Anschluss | zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten, Firmware-Upgrade, usw. | zur Stromversorgung und Protokollierung | - |
| Audio | Onboard-Audiobuchse für Telefonate | - | Onboard-Audiobuchse für Telefonate |
| Antennenanschluss | GSM-Antenne + Bluetooth-Antenne + GNSS-Antenne | GSM-Antenne + Bluetooth-Antenne | GSM-Antenne |
| Stromversorgung | 5 V (USB-Anschluss oder Pinheader) | ||
| Logikpegel | 5 V/3,3 V (Standard) | ||
| Betriebstemperatur | -40 ~ 85 °C | ||
| Lagertemperatur | -45 °C ~ 90 °C | ||
| Abmessungen | 30,4 × 65,0 mm | 30,5 × 65,0 mm | |
| Anwendungen | |||
| Geeignete Regionen | Geeignet für Länder oder Regionen mit 2G-Netzabdeckung | ||
| Beispiele | Umweltüberwachung, Smart Payment, Smart Home, Smart City, Intelligente Landwirtschaft und Tierhaltung, usw. | ||
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- R800C GSM/GPRS HAT x1
- GSM-Antenne x1
- RPi-Schraubenpackung (2 Stk.) x1
