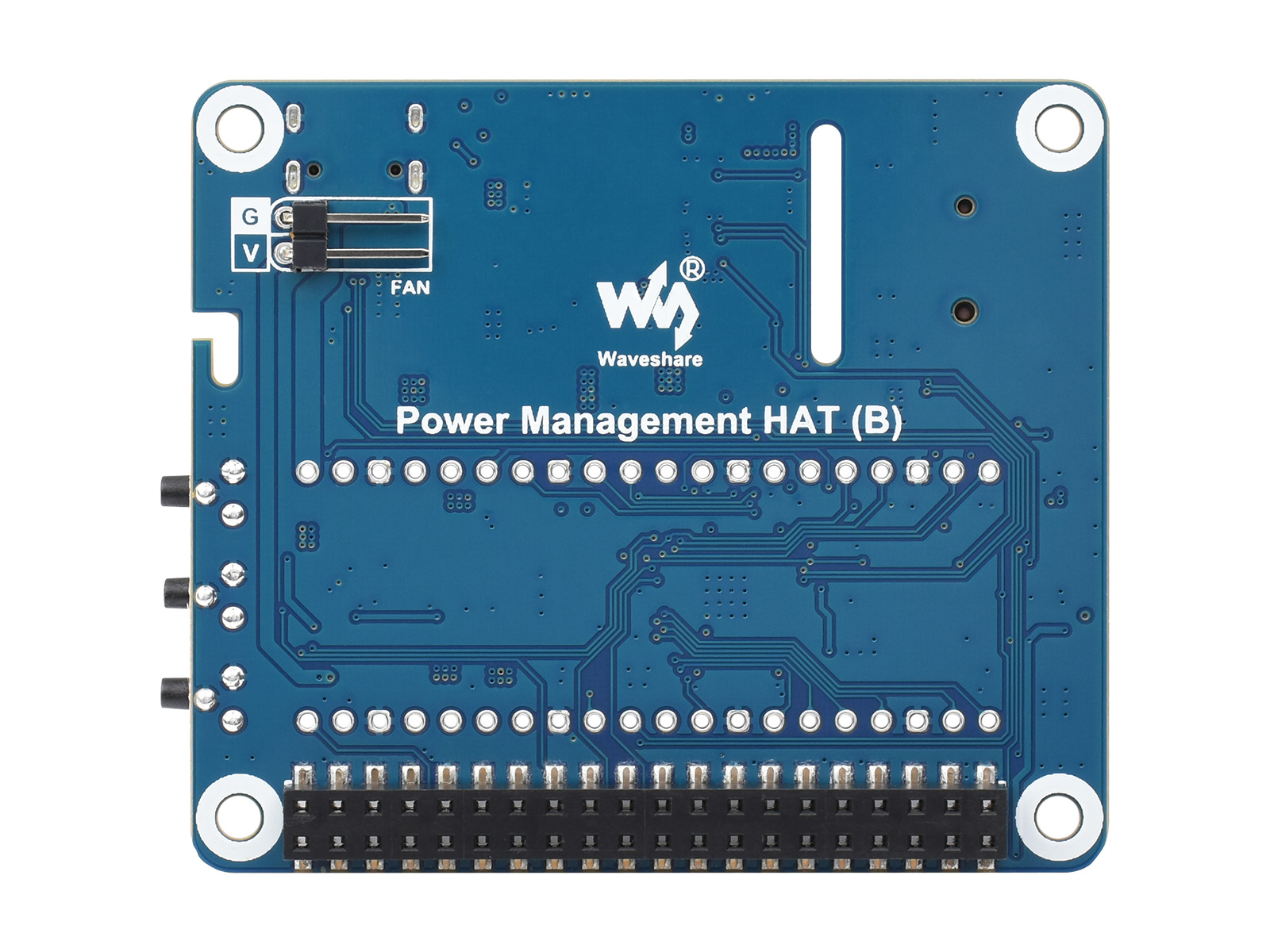

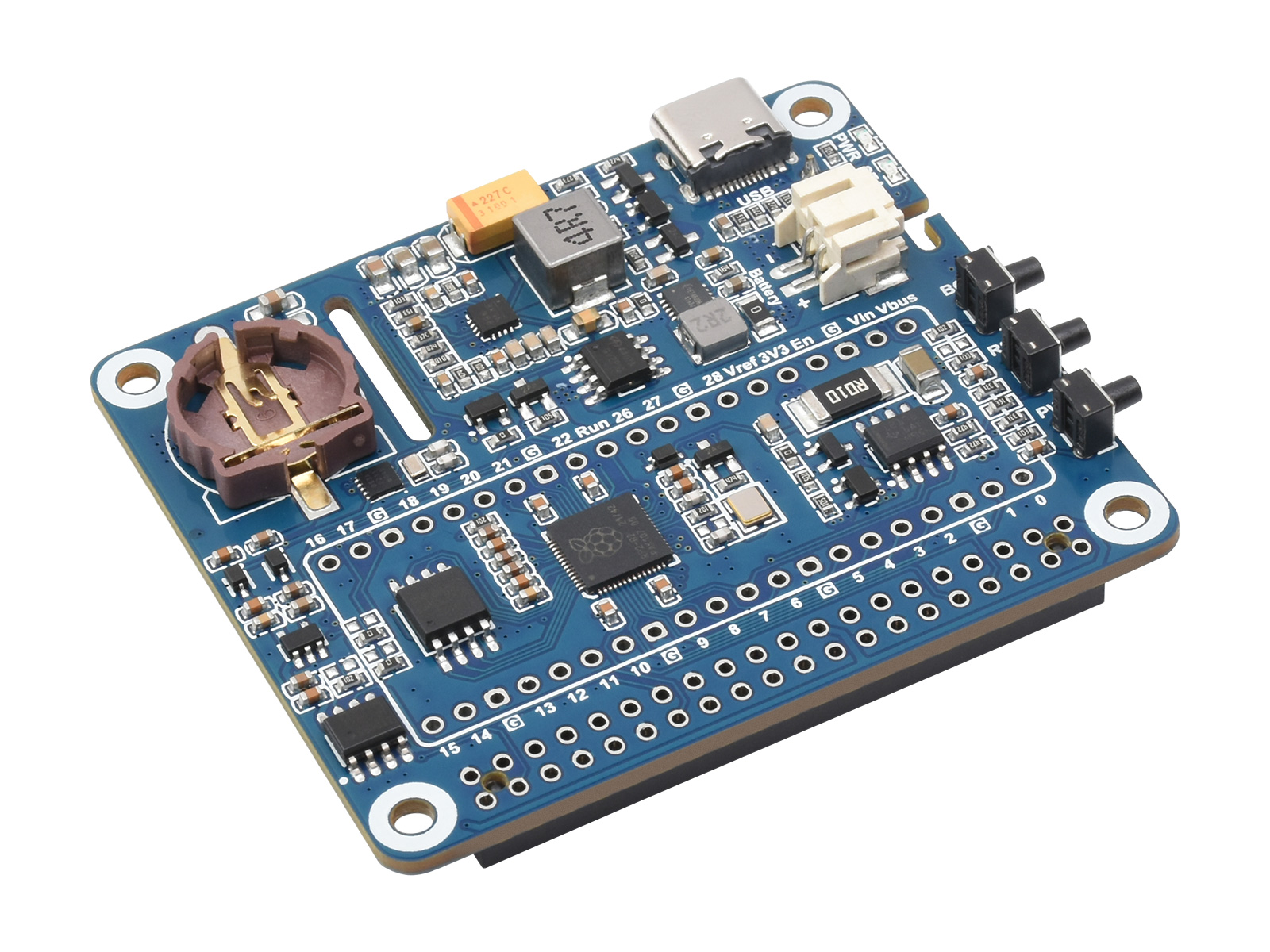

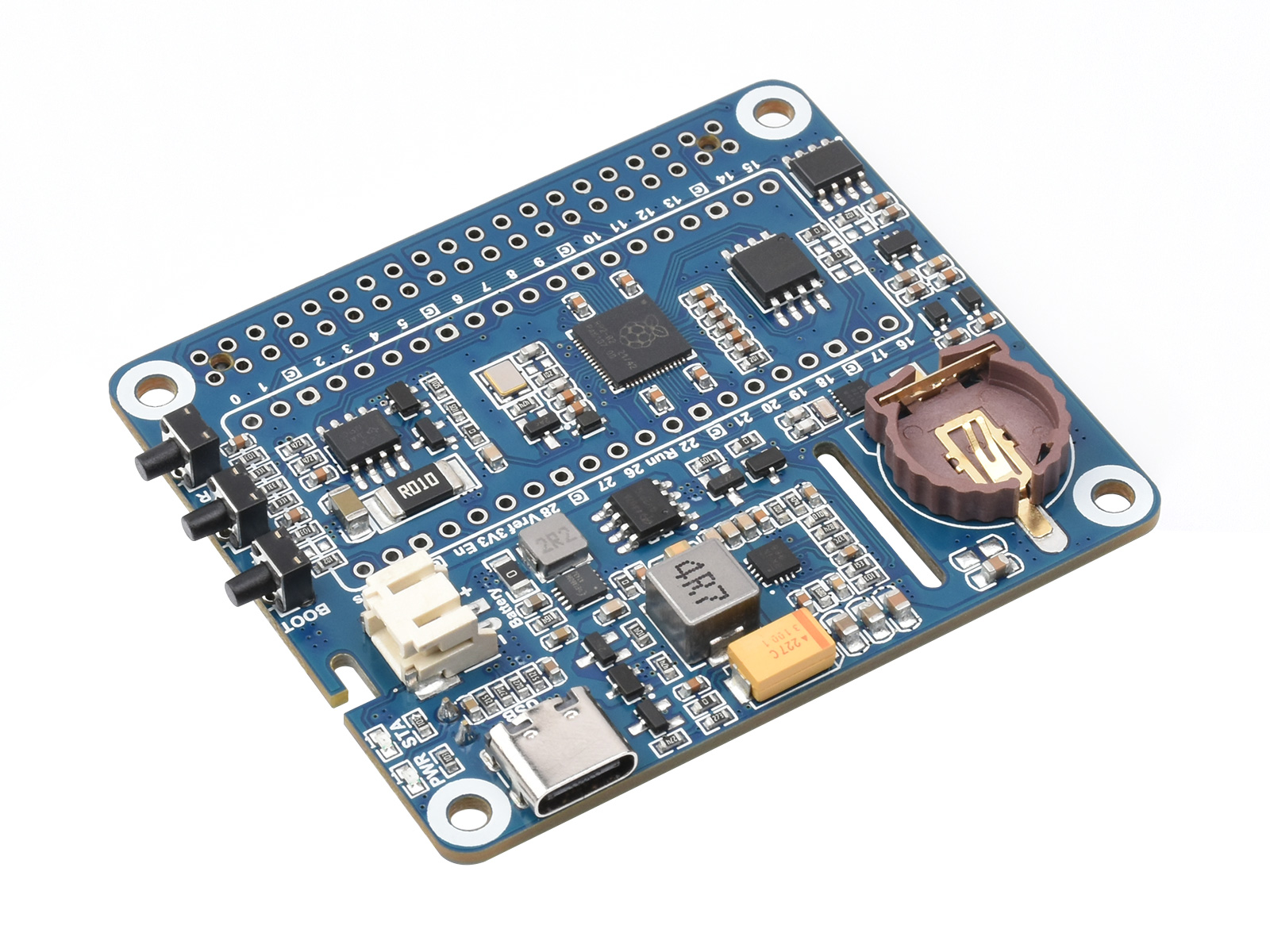

Power Management HAT für Raspberry Pi, unterstützt gleichzeitiges Laden und Stromausgabe, eingebettete RTC und mehrere Schutzschaltungen
24,98 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "Power Management HAT für Raspberry Pi, unterstützt gleichzeitiges Laden und Stromausgabe, eingebettete RTC und mehrere Schutzschaltungen"
Kurzbeschreibung: Power Management HAT für Raspberry Pi, mit eingebettetem Arduino MCU und RTC
Entwickelt für Anwendungen, die Power Management erfordern
Bietet eine leistungsstarke Strommanagementlösung, wie z. B. zeitgesteuertes Ein-/Ausschalten, Messen der Betriebsspannung usw. Schnelle Lasttransientenantwort für schnelles Umschalten zwischen mehreren Stromversorgungen
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Platinen
- Dual-Core Arm Cortex M0+ Prozessor, flexibler Takt bis zu 133 MHz
- Onboard PCF8523 RTC-Chip, bietet präzise RTC-Informationen
- Onboard MP28167-A Buck-Boost DC-Chip für schnelle Lasttransientenantwort
- Onboard benutzerdefinierter Knopf, kann zum Starten des Raspberry Pi, sicherem Herunterfahren oder anderen kundenspezifischen Funktionen verwendet werden
- Schutzschaltungen wie: Stromversorgungs-Anti-Rückwärtsspannung, Sperrstromschutz usw. gewährleisten stabilen und sicheren Betrieb
- Spannungs-/Stromüberwachungsschaltung, überwacht die Raspberry Pi-Betriebsspannung und -strom in Echtzeit
- Liefert vollständige Ressourcen und Handbuch
| Hauptcontroller | RP2040 |
|---|---|
| Kommunikationsschnittstelle | UART + GPIO |
| Kommunikations-Baudrate | 115200bps standardmäßig (konfigurierbar) |
| Stromversorgingsschnittstelle | USB-Port oder PH2.0-Anschluss |
| USB-Stromeingangsspannung | 5V |
| PH2.0-Stromeingangsspannung | 3,3 ~ 4,2V (3,7V Lithium-Batterie) |
| Eingebettete Schaltungen | Batterie-Anti-Rückwärtsspannung, Sperrstromschutz, Spannungs-/Stromüberwachung |
| Abmessungen | 56,5 x 65,0mm |
| Befestigungslochendurchmesser | 3,0mm |
Maßgeschneidert für Raspberry Pi-Serie-Platine
Verwendet RP2040 Mikrocontroller-Chip, entwickelt von Raspberry Pi, leistungsstark & einfach zu verwenden
Kompatibel mit Raspberry Pi Pico Standard-Pinout, zum Anschluss an Pico HAT
Onboard PCF85063 RTC-Chip mit Knopfzellenhalter
Onboard MP28167-A Buck-Boost DC-Chip, unterstützt schnelle LasttransientenantwortSchnelles Umschalten zwischen mehreren Stromversorgungen
* nur zur Referenz, bitte siehe die Teileliste für detaillierte Paketinhalte.
Kann als Ein-/Aus-Taste für Raspberry Pi-Start, Software-Herunterfahren und erzwungenes Herunterfahren verwendet werden
Onboard Stromversorgungs-Anti-Rückwärtsspannung, Sperrstromschutz, Spannungs-/Stromüberwachungsschaltung, um stabilen und sicheren Betrieb zu gewährleisten

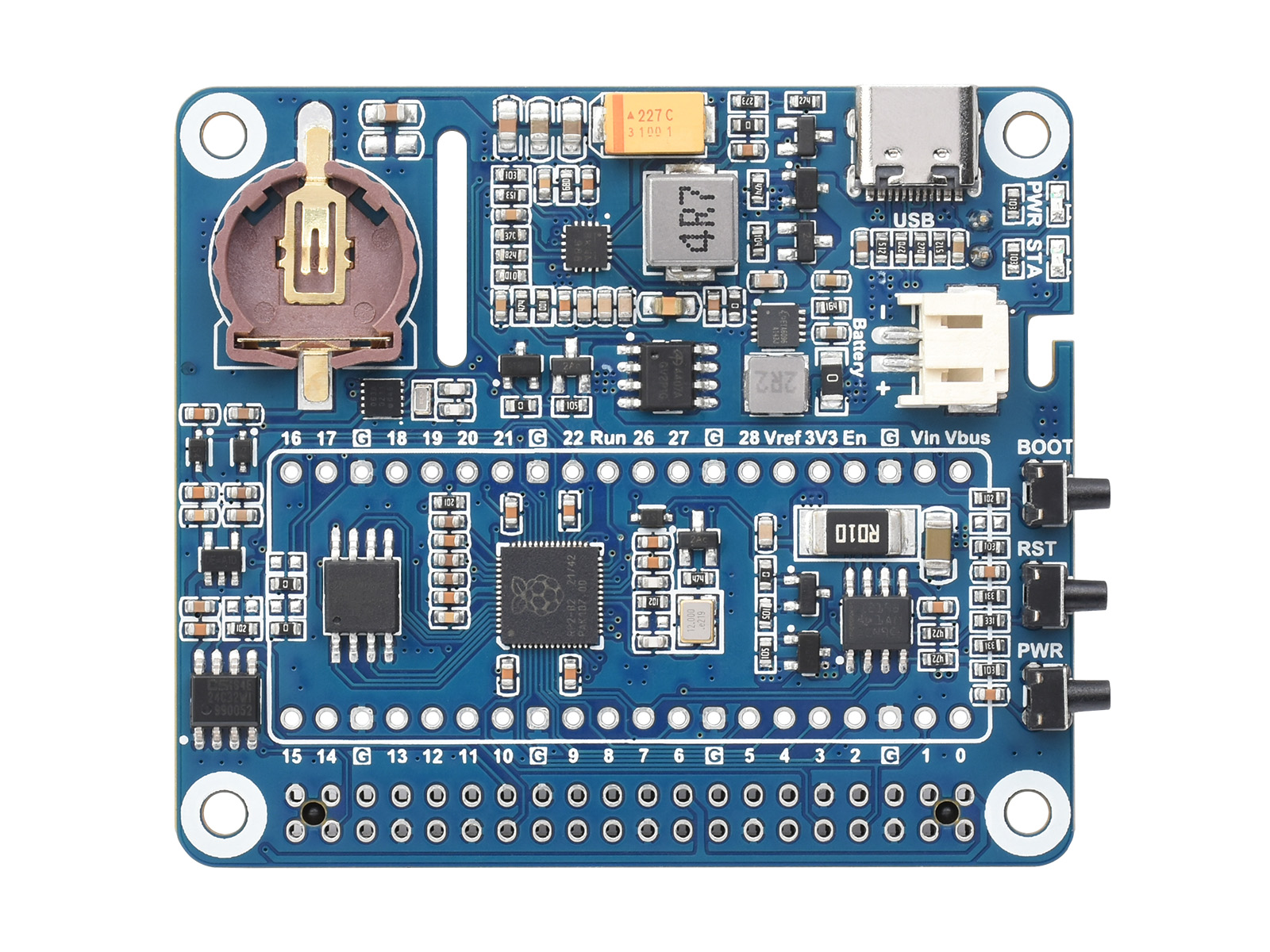

- USB Typ-C zum Herunterladen von Programmen, USB-Kommunikation und Stromversorgung
- MP28167-A Buck-Boost DC-Chip für schnelle Lasttransientenantwort
- CR1220 Knopfzellenhalter bietet unterbrechungsfreie Stromversorgung für RTC-Taktchip
- PCF85063 RTC-Chip, bietet präzise RTC-Informationen
- W25Q32JVSSIQ 4MB NOR-Flash
- RP2040 Dual-Core-Prozessor, bis zu 133MHz Betriebshäufigkeit
- INA219 Null-Drift, bidirektionaler Strom-/Leistungsmonitor
- PWR-Taste Benutzer-Taste, normalerweise als Ein-/Aus-Taste verwendet
- Reset-Taste RP2040 Reset-Taste
- BOOT-Taste gleichzeitig mit der Reset-Taste drücken, Reset-Taste loslassen und dann BOOT-Taste loslassen, um in den Download-Modus zu gelangen
- PH2.0 Batterie-Schnittstelle für 3,7~4,2V geregelte Stromversorgung oder Lithium-Batterie
- Lüfter-Stecker
- Statusanzeige
- Stromversorgungsanzeige
- ETA6096 hocheffizienter Lithium-Batterie-Ladechip
- Raspberry Pi GPIO-Stecker
- RP2040 Pinout-Schnittstelle kompatibel mit Raspberry Pi Pico Standard-Pinout, zum Anschluss an Pico HAT
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
SICHERHEITSHINWEISE
- Li-Ion- und Li-Po-Batterien sind sehr instabil. Sie können Brand, Personenschäden oder Sachschäden verursachen, wenn sie nicht ordnungsgemäß aufgeladen oder verwendet werden.
- Verbinden Sie die Polaritäten beim Laden oder Entladen der Batterie nicht umgekehrt. Verwenden Sie kein minderwertiges Ladegerät/Ladepanel zum Laden der Batterie.
- Mischen Sie alte Batterien nicht mit neuen, vermeiden Sie die Verwendung von Batterien verschiedener Marken.
- Beim Kauf einer Lithium-Batterie sollte immer sichergestellt werden, dass die Batteriespezifikation mit der Erweiterungsplatte kompatibel ist. Wählen Sie Batterien von einem seriösen Hersteller und stellen Sie sicher, dass die Batterien durch Alterungstests stabil und sicher funktionieren.
- Lithium-Batterien haben eine begrenzte Zykluslebensdauer, sie verschlechtern sich auch mit der Zeit. Sie sollten durch neue ersetzt werden, wenn die Batterien ihre maximale Zykluslebensdauer erreichen oder länger als zwei Jahre arbeiten, je nachdem, was zuerst eintritt.
- Sollte sorgfältig und ordnungsgemäß aufbewahrt werden, fern von entflammbaren und explosiven Gegenständen, fern von Kindern, um jegliche Sicherheitsunfälle durch unachtsame Lagerung zu vermeiden.
Lieferumfang
- Power Management HAT (B) x1
- 2x20PIN Buchsenleiste x1
- USB-Kabel Typ A Stecker zu Typ C Stecker x1
- Schraubenpackung x1
