Pioneer600, Raspberry Pi-Erweiterungsplatine

Pioneer600 Funktionen

• Standard Raspberry Pi 40PIN GPIO Erweiterungsleiste, unterstützt Raspberry Pi Serie Boards, Jetson Nano
• <Standard I/O> doppelte LED, Joystick, Summer, die Basis-Komponenten
• <USB TO UART> CP2102, Steuerung des Pi über serielle Konsole
• <Display> 0,96 Zoll OLED, große Welt auf kleinem Bildschirm
• <RTC> DS3231, hohe Präzision, Halterung für Backup-Batterie ebenfalls verfügbar
• <AD/DA> PCF8591, 8-Bit-Auflösung, Schraubklemmen-IO-Schnittstelle
• <GPIO Erweiterung> PCF8574, mehr GPIO, mehr Möglichkeiten
• <IR Steuerung> LFN0038K, Raspberry Pi Fernbedienung wird Wirklichkeit
• <Drucksensor> BMP280, Messung von Luftdruck und Temperatur
• <1-WIRE> zum Anschluss von 1-WIRE-Geräten, DS18B20 ist enthalten
• <Sensor Schnittstelle> zum Anschluss verschiedener Sensoren

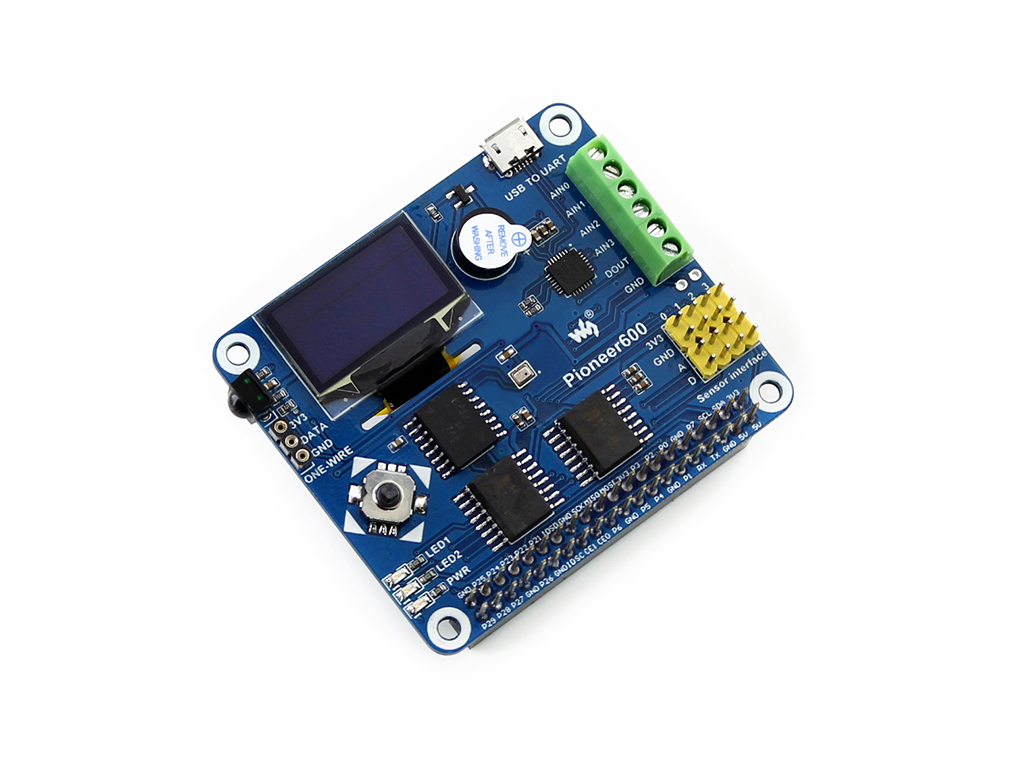

Was ist auf dem Pioneer600

1. Raspberry Pi GPIO Schnittstelle : zum Anschluss von Raspberry Pi
2. USB TO UART : Steuerung des Pi über serielle Konsole
3. AD/DA IO Schnittstelle : Schraubklemmen
4. 1-WIRE Schnittstelle : zum Anschluss von 1-WIRE-Geräten wie DS18B20
5. Sensor Schnittstelle : zum Anschluss verschiedener Sensoren
6. 0,96 Zoll OLED : 128×64 Auflösung, SPI Schnittstelle
7. Summer
8. CP2102 : USB TO UART Wandler
9. PCF8591 : 8-Bit AD/DA Wandler, I2C Schnittstelle
10. BMP280 : Drucksensor, I2C Schnittstelle
11. PCF8574 : I/O Erweiterungs-Chip, I2C Schnittstelle
12. DS3231 : Hochpräziser RTC-Chip, I2C Schnittstelle
13. Power-Anzeige
14. Benutzer-LED
15. Joystick
16. LFN0038K IR-Empfänger

Fotos

Pioneer600 Raspberry Pi Erweiterungsplatine Rückansicht

Pioneer600 verbunden mit Raspberry Pi A+

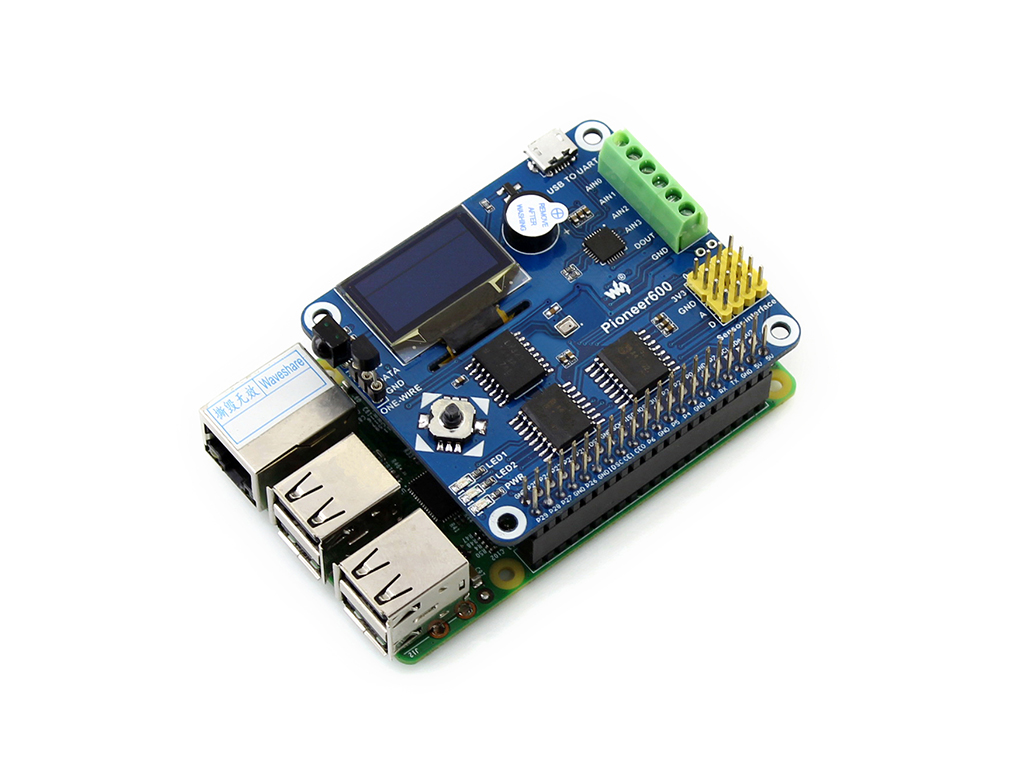

Pioneer600 verbunden mit Raspberry Pi 3B/3B+

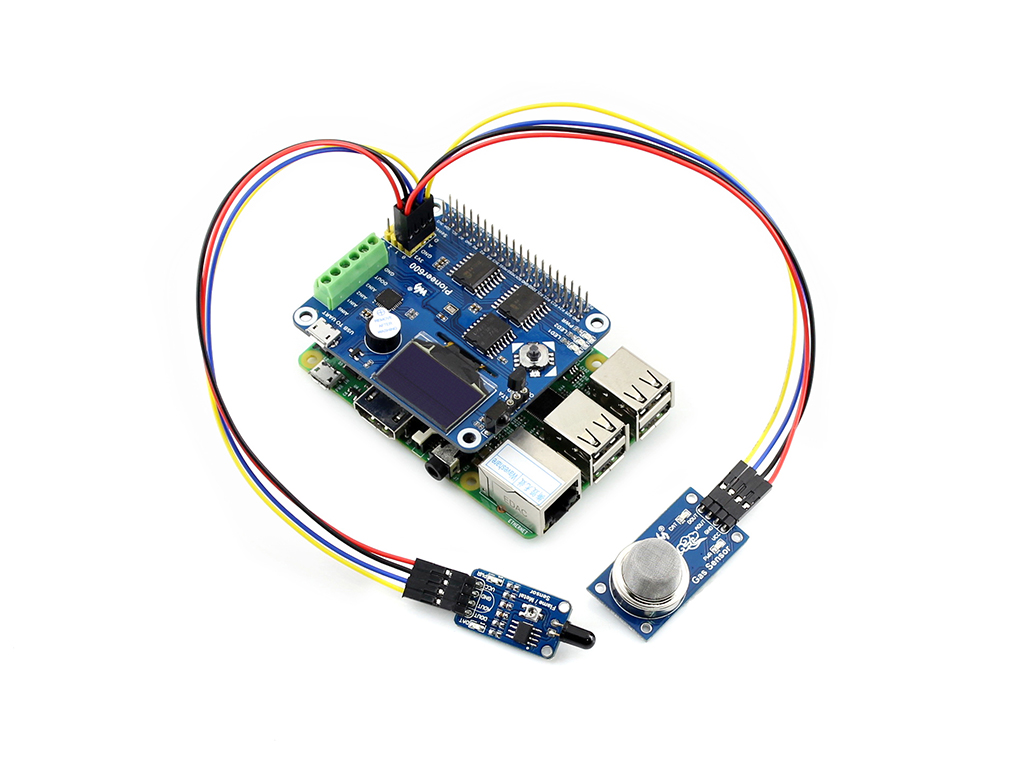

Pioneer600 verbunden mit Sensoren

Beispiele

Entwicklungsressourcen

• Benutzerhandbuch
• Schaltplan
• Demo-Codes : Python und C (WiringPi/BCM2835 C Bibliothek/SysFs)
• Raspberry Pi Tutorials
• Raspbian (konfiguriertes System-Image)

Wiki : www.waveshare.com/wiki/Pioneer600

Hinweis : Der Pi und die Sensoren sind NICHT enthalten.

Lieferumfang

1. Pioneer600 x 1
2. DS18B20 ×1
3. USB Typ A Stecker zu Micro B Stecker Kabel x 1
4. RPi Schraubenpackung (2 Stk.) x 1
