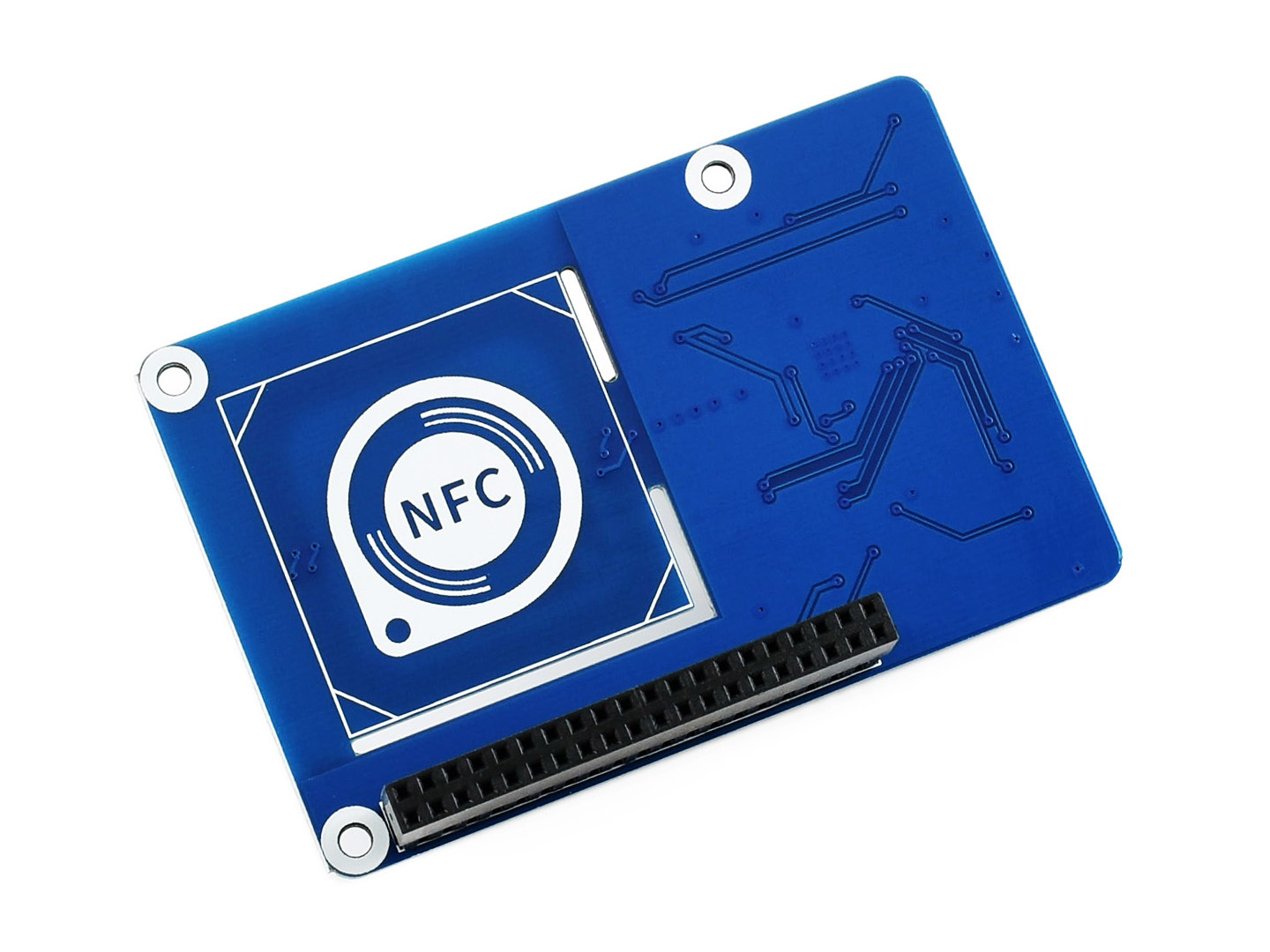

PN532 NFC HAT für Raspberry Pi, I2C / SPI / UART

Übersicht

Dies ist ein Raspberry Pi NFC HAT auf Basis des PN532, der im Frequenzbereich von 13,56 MHz arbeitet. Er unterstützt drei Kommunikationsschnittstellen: I2C, SPI und UART.

NFC (Near Field Communication) ist eine drahtlose Technologie, die kontaktlose Punkt-zu-Punkt-Datenkommunikation zwischen Geräten in einem kurzen Abstand von 10 cm ermöglicht. Sie wird häufig in Anwendungen wie Zugangskontrollsystemen, Smart-Tickets, Essensmarken usw. eingesetzt.

Basierend auf dem beliebten NFC-Controller PN532 mit mehreren Schnittstellenoptionen ermöglicht dieser HAT die NFC-Funktion für Ihren Raspberry Pi ganz einfach.

Eigenschaften

• Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards
• An Bord befindlicher PN532-Chip, unterstützt verschiedene NFC/RFID-Karten wie MIFARE/NTAG2xx usw.
• Drei Schnittstellenoptionen: I2C, SPI und UART, konfiguriert über Jumper und Schalter
• BREAKOUT-Steuerpins, zum einfachen Anschluss an Host-Boards wie STM32/Arduino
• Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Python/C, STM32, Arduino)

Spezifikationen

• NFC-Controller: PN532
• Betriebsspannung: 3,3 V/5 V
• Betriebsfrequenz: 13,56 MHz
• Kommunikationsschnittstellen: I2C, SPI, UART (Standard)
• Standard-Baudrate: 115200 bps
• Betriebsmodi:
  • Lese-/Schreibmodus unterstützt ISO/IEC 14443A / MIFARE-Schema
  • Lese-/Schreibmodus unterstützt FeliCa-Schema
  • Lese-/Schreibmodus unterstützt ISO/IEC 14443B-Schema
  • Kartenbetriebsmodus unterstützt ISO 14443A / MIFARE-Schema
  • Kartenbetriebsmodus unterstützt FeliCa-Schema
  • Kartenbetriebsmodus unterstützt ISO/IEC18092, ECM340 Punkt-zu-Punkt

Anwendungen

• Kontaktloses Zahlungssystem
• Bluetooth- und WiFi-Geräteverkettung
• Soziale Freigabefunktion wie das Teilen von Kontakten, Fotos und Videos
• Smartphone-NFC-App

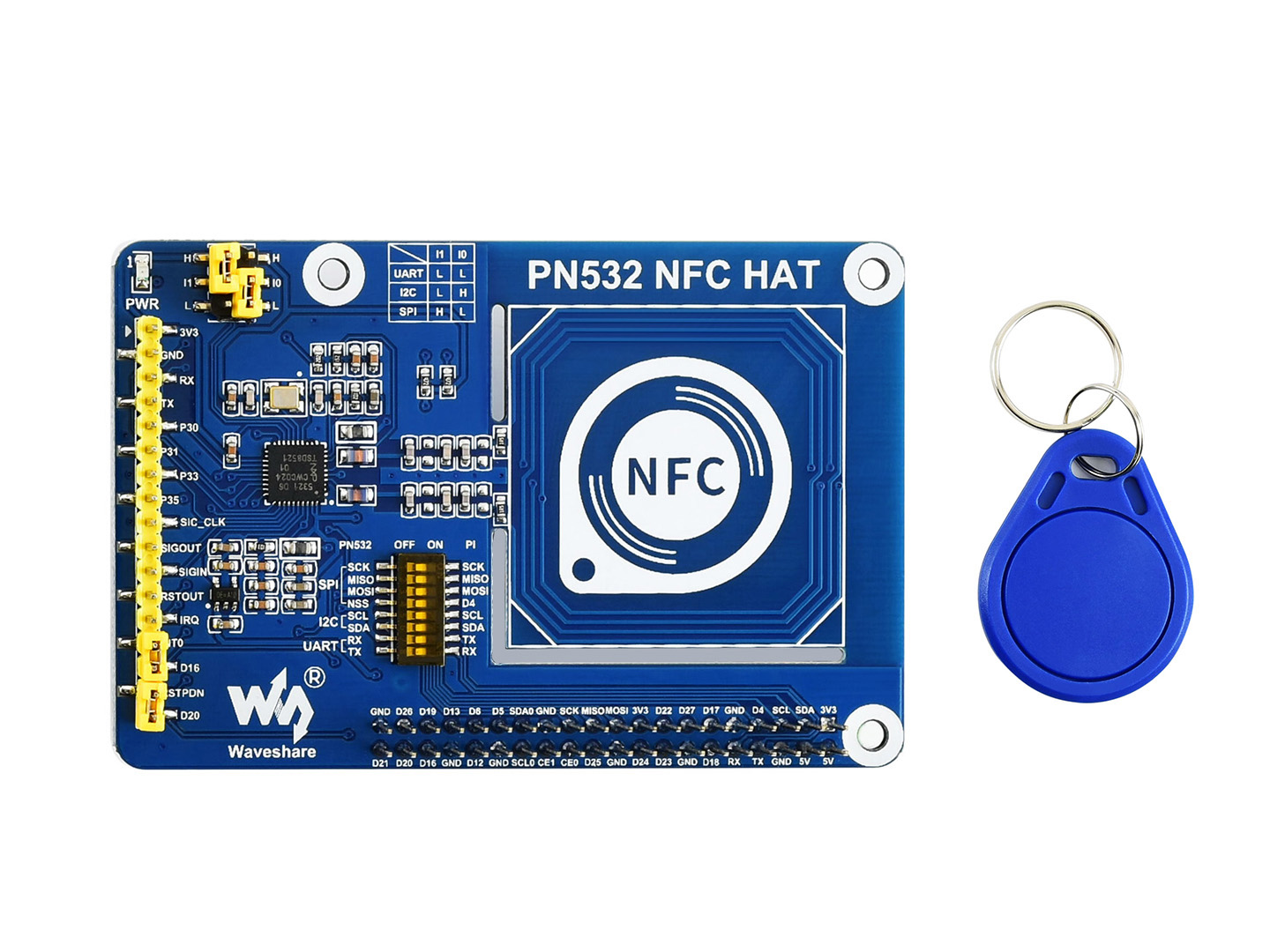

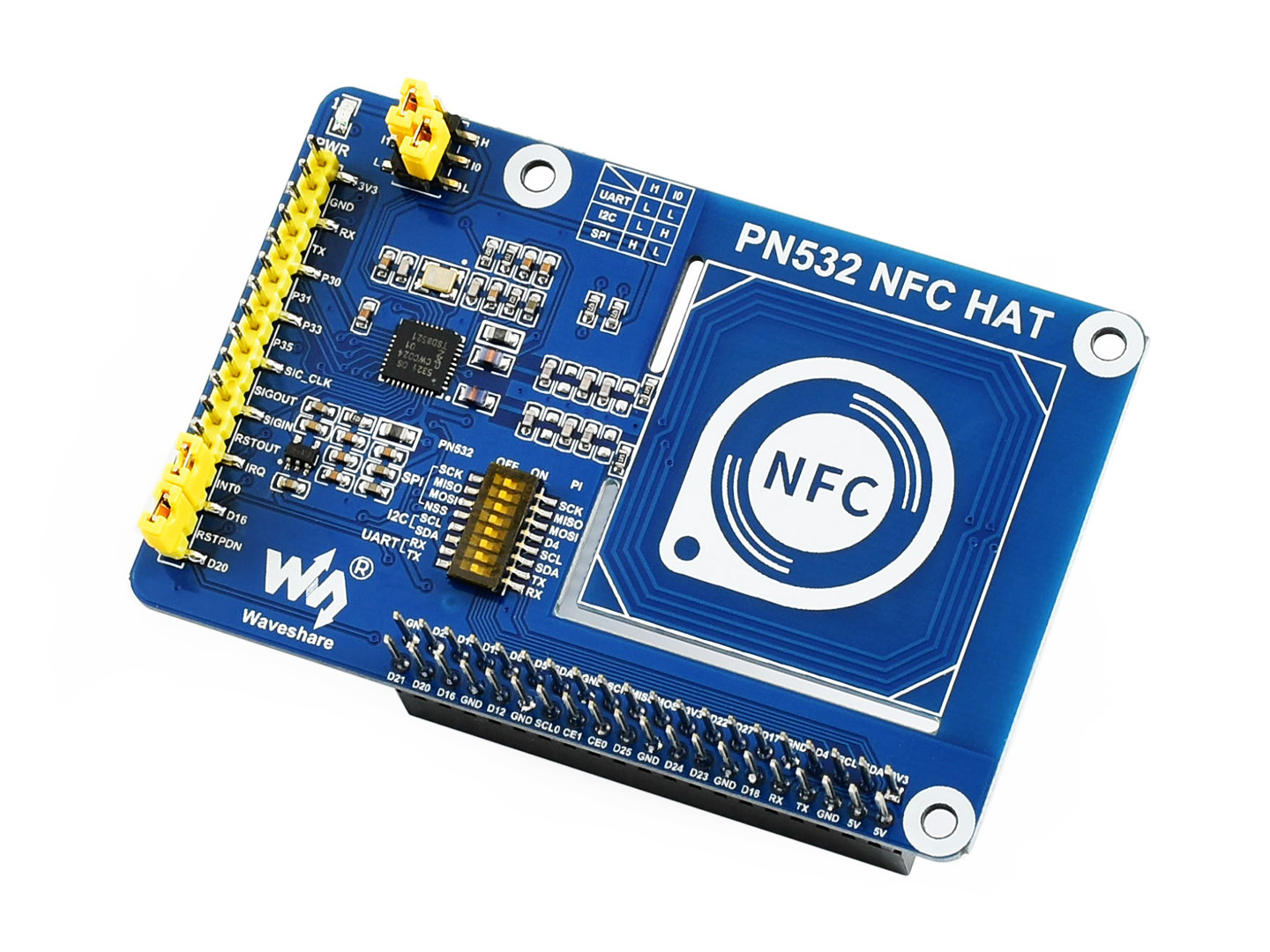

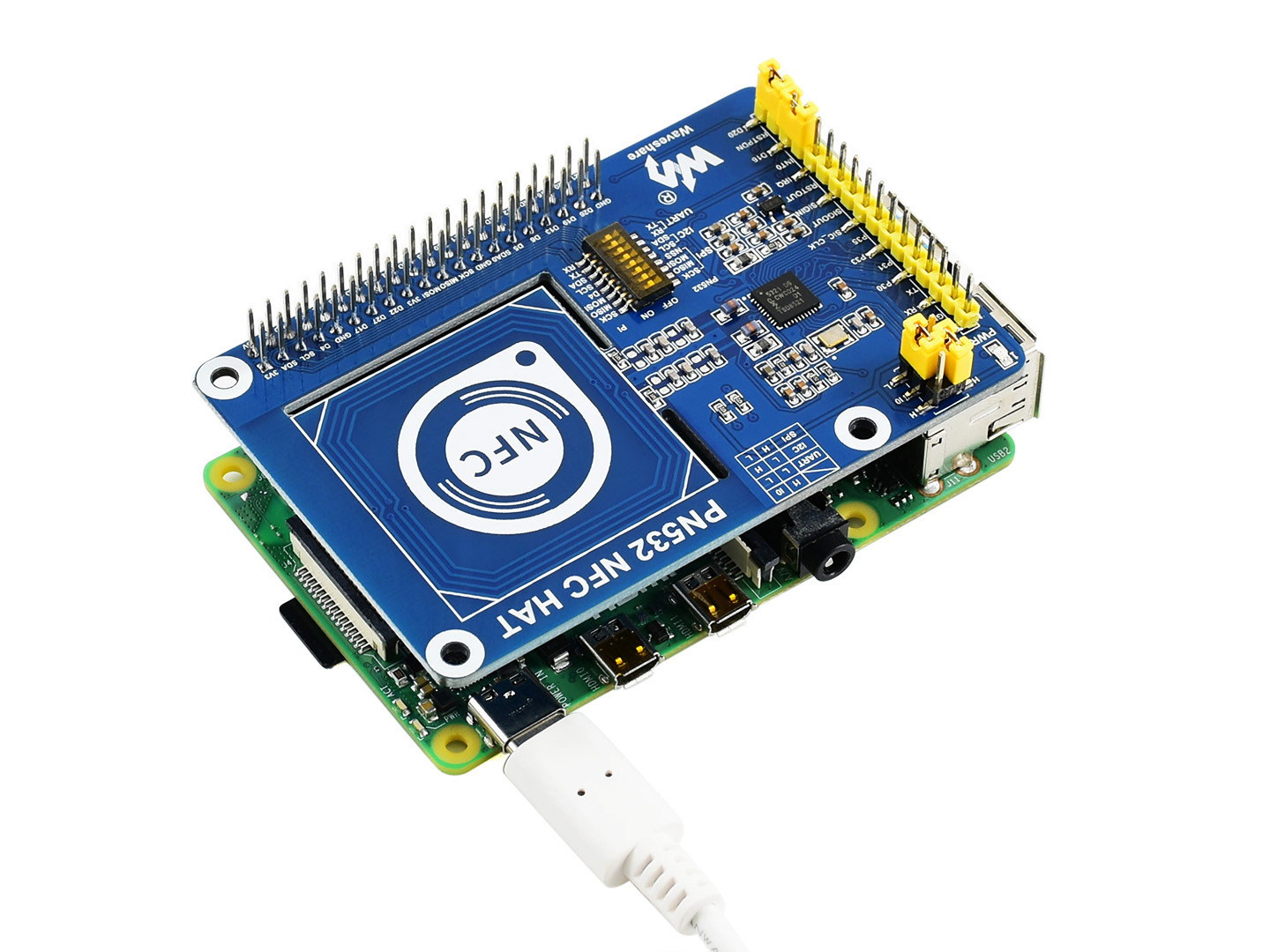

Auf der Platine

1. Raspberry Pi GPIO-Anschluss: zum Anschluss an Raspberry Pi
2. PN532-Steuerpins: zum Anschluss an andere Host-Boards wie STM32
3. NFC-Induktionsspule
4. PN532-Chip: NFC-Controller
5. Power-Anzeige
6. DIP-Schalter: zur Konfiguration der Verbindung zwischen PN532 und Raspberry Pi (nur einer der I2C/SPI/UART kann gleichzeitig angeschlossen werden)
7. Modusauswahl:
   • I0-L, I1-L: UART aktivieren
   • I0-H, I1-L: I2C aktivieren
   • I0-L, I1-H: SPI aktivieren
8. INT0-Jumper: Antwortsignal, verbindet sich mit Raspberry Pi D16
9. RSTPDN-Jumper: Reset-Signal, verbindet sich mit Raspberry Pi D20

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/PN532_NFC_HAT

Lieferumfang

Hinweis: Raspberry Pi ist NICHT enthalten.

1. PN532 NFC HAT x1
2. MIFARE Classic 1K Karte x1
