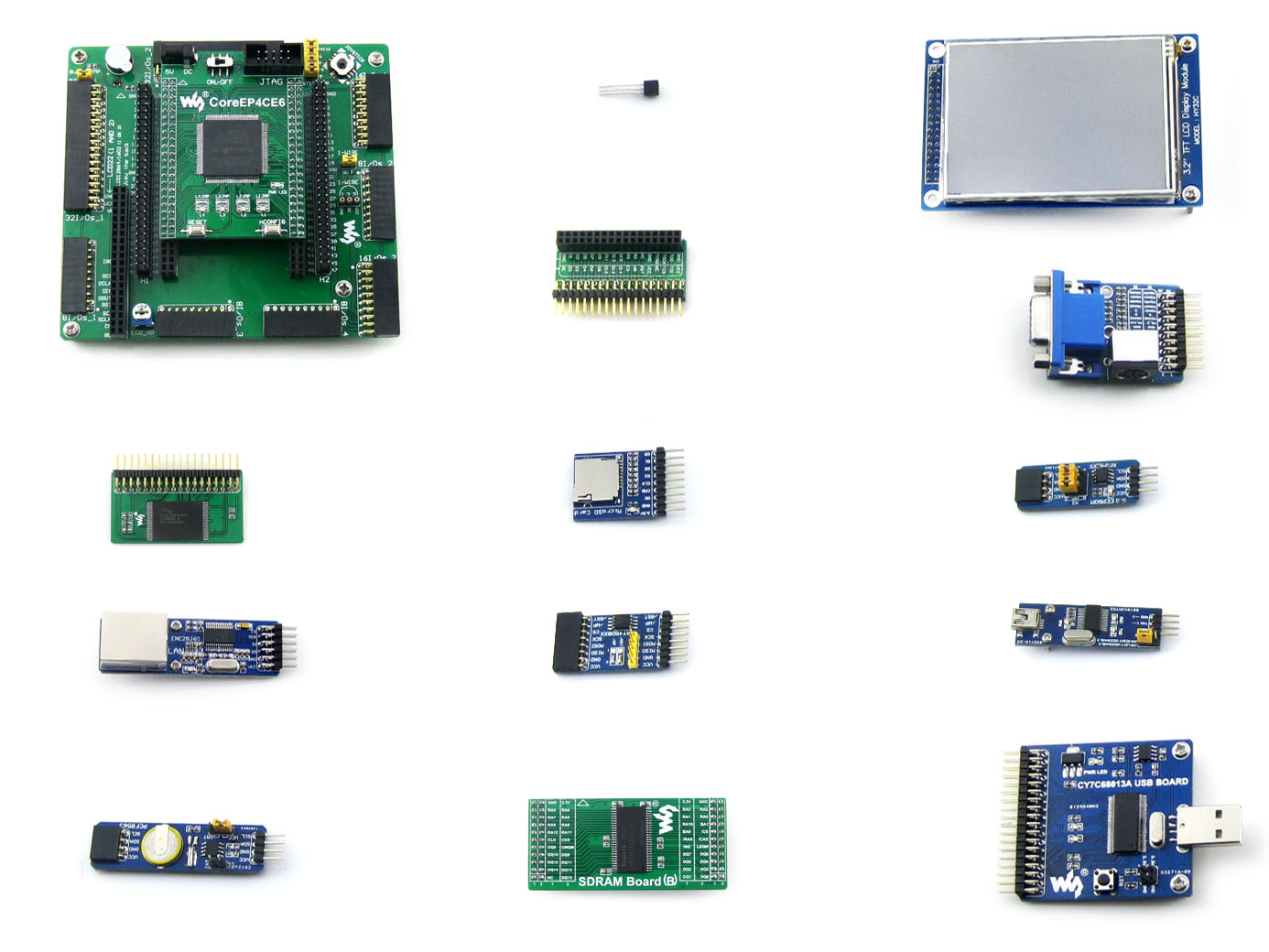

OpenEP4CE6-C Paket A, ALTERA Entwicklungsplatine

Übersicht

OpenEP4CE6-C ist ein FPGA-Entwicklungsboard, das aus dem Hauptplatine DVK601 und der FPGA-Grundplatine CoreEP4CE6 besteht.

OpenEP4CE6-C unterstützt weitere Erweiterungen mit verschiedenen optionalen Zubehörplatinen für spezifische Anwendungen. Das modulare und offene Design macht es ideal für den Einstieg in die Anwendungsentwicklung mit ALTERA Cyclone IV-Serie FPGA-Geräten. OpenEP4CE6-C ermöglicht es Ihnen, Ihr Design mit dem Nios II-Prozessor einfach und schnell zu starten.

Ausstattung der Hauptplatine

1. FPGA CPLD Grundplatinen-Steckverbinder: zum einfachen Anschließen von Grundplatinen, die einen FPGA CPLD-Chip an Bord integrieren
2. 8I/Os_1 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
3. 8I/Os_2 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
4. 8I/Os_3 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
5. 8I/Os_4 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
6. 16I/Os_1 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
7. 16I/Os_2 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
8. 32I/Os_1 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen
9. 32I/Os_2 Schnittstelle, zum Anschließen von Zubehörplatinen/Modulen

10. FPGA-Erweiterungssteckverbinder
    • FPGA-Pins sind an Erweiterungssteckverbindern zugänglich
    • zum Anschließen der SDRAM-Zubehörplatine
11. LCD-Schnittstelle, zum Anschließen von LCD22, LCD12864, LCD1602
12. ONE-WIRE-Schnittstelle: einfacher Anschluss an ONE-WIRE-Geräte (TO-92-Gehäuse), wie Temperatursensor (DS18B20), elektronische Registrierungsnummer (DS2401) usw.
13. Summer
14. Joystick: fünf Positionen
15. Potentiometer: zur LCD22-Hintergrundbeleuchtungsanpassung oder LCD12864, LCD1602-Kontrastanpassung
16. Summer-Jumper
17. Joystick-Jumper
18. ONE-WIRE-Jumper

Die DVK601 unterstützt eine breite Palette verschiedener Grundplatinen, daher können einige der Schnittstellen beim Anschluss an bestimmte Grundplatinen nicht verbunden und nutzlos sein. Zum Beispiel sind beim Anschluss an Core3S250E die '④ 8I/Os_3' und '⑤ 8I/Os_4' nicht verbunden.

Ausstattung der CoreEP4CE6

1. EP4CE6E22C8N:das ALTERA Cyclone IV FPGA-Gerät mit folgenden Merkmalen:
   • Betriebsfrequenz:50MHz
   • Betriebsspannung:1,15V～3,465V
   • Gehäuse:QFP144
   • I/Os:80
   • LEs:6K
   • RAM:270kb
   • PLLs:2
   • Debugging/Programmierung: unterstützt JTAG
2. AMS1117-3.3, 3,3V-Spannungsregler
3. AMS1117-2.5, 2,5V-Spannungsregler
4. AMS1117-1.2, 1,2V-Spannungsregler
5. EPCS16, an Bord serieller FLASH-Speicher, zum Speichern von Code
6. Power-Anzeige
7. LEDs
8. Reset-Taste
9. nCONFIG-Taste: zum Neukonfigurieren des FPGA-Chips, entspricht dem Stromreset
10. Netzschalter
11. 50M aktiver Quarzoszillator
12. 5V DC-Buchse
13. JTAG-Schnittstelle: zum Debuggen/Programmieren
14. FPGA-Pins-Expander, VCC, GND und alle I/O-Ports sind an Erweiterungssteckverbindern zugänglich für weitere Erweiterungen
15. LED-Jumper

Fotos

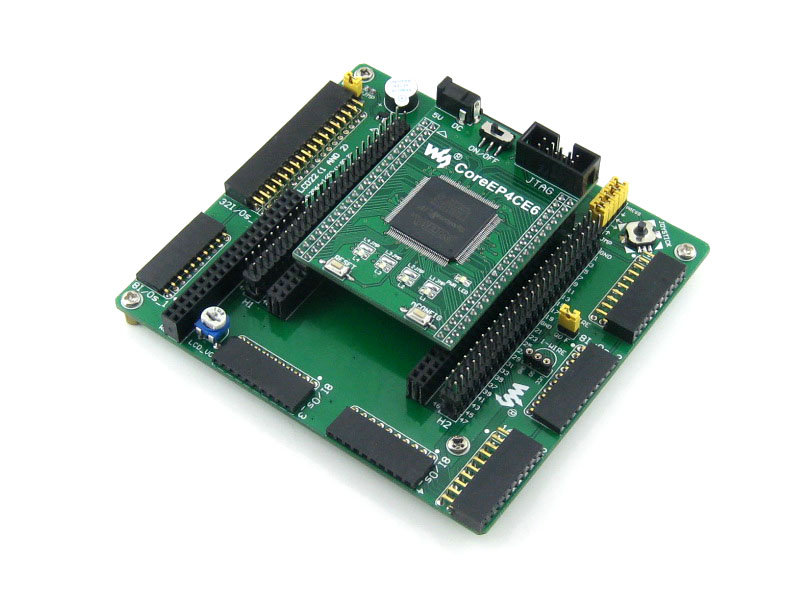

OpenEP4CE6-C Entwicklungsboard

OpenEP4CE6-C Entwicklungsboard

OpenEP4CE6-C Entwicklungsboard Rückansicht

Hauptplatine DVK601

FPGA Grundplatine CoreEP4CE6

FPGA Grundplatine CoreEP4CE6

Anschluss an verschiedene Peripheriegeräte

Anschluss an 3,2-Zoll-Touch-LCD

Anschluss an LCD12864

Anschluss an LCD1602

Anschluss an RS232 Platine

Anschluss an RS485 Platine

Anschluss an USB UART Platine

Anschluss an 8 SEG LED Platine

Anschluss an 8 Drucktasten

Anschluss an 5 IO Tastatur

Anschluss an 4x4 Tastatur

Anschluss an EEPROM Platine

Mehrere Peripheriegeräte an einer Schnittstelle

Anschluss an DataFlash Platine

Anschluss an Ethernet Platine

Anschluss an CY7C68013A USB Platine

Anschluss an NRF24L01 RF Platine

Anschluss an Micro SD Speicherplatine

Anschluss an VGA PS2 Platine

Anschluss an SDRAM Platine

Anschluss an SDRAM Platine

Anschluss an jede benötigte Zubehörplatine

Hinweis: Das OpenEP4CE6-C integriert KEINE Programmier-/Debugging-Funktion, ein Programmer/Debugger ist erforderlich.

Beispiele

Das OpenEP4CE6-C FPGA-Entwicklungsboard wird mit verschiedenen Beispielcodes für die unterstützten Peripheriegeräte geliefert, die Ihnen einen schnellen Einstieg in die Entwicklung Ihrer eigenen Anwendung ermöglichen.

Debugging/Programmier-Schnittstelle

Das OpenEP4CE6-C FPGA-Entwicklungsboard integriert eine JTAG-Schnittstelle zum Programmieren/Debuggen.

JTAG-Signalnamen & Beschreibung

JTAG-Header-Pinbelegung

Entwicklungsressourcen

• Verwandte Software (Quartus II, NIOS II usw.)
• Demo-Code (Verilog, VHDL und NIOS II C)
• Schaltplan (PDF)
• FPGA-Entwicklungsdokumentationen (Datasheets usw.)

Wiki:www.waveshare.com/wiki/OpenEP4CE6-C
